2010年08月06日

センサー/スイッチの接続方法

センサのテクニカルガイド

スイッチ取付け、取外し時は必ず電源を切ってから行ってください。
誤配線及び、出力線のショート等による素子の破損を防げます。

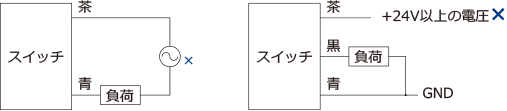

規格電圧以上の電圧を印加したり、直流電源タイプのスイッチに交流電源(AC24V以上)を印加すると、スイッチが破壊される恐れがあります。

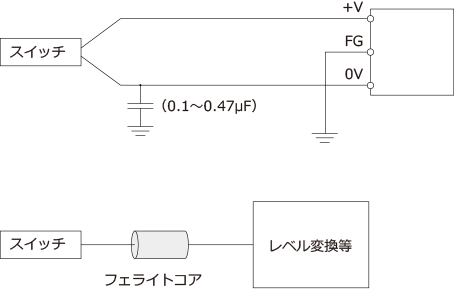

サーボドライバー等による誘導ノイズが侵入しにくいように、架台のインピーダンスを下げる目的でスイッチの直近でスイッチング電源の0Vと接地するか、コンデンサ(耐圧50V以上、0.1〜0.47μF程度)を介して接地してください。
又は、スイッチのコードにフェライトコアを取付けてください。
