精密機械式エアマイクロセンサ〔DPA-A2〕

±1μm繰返し精度!!

有無検知しか出来なかった、従来の空圧式「ギャップセンサ」の常識が覆る、±1μm繰返し精度。

治具とワークの精密着座確認で、CNC工作機械の超精密加工が実現します。

メトロールのエア式精密着座センサが選ばれる理由

2〜80μm のスキマを安定検出!!

治具とワークの2~80µmのスキマを安定して検出。
工作機械の加工不良の防止と、加工精度の向上が実現。

《電子式になって大幅リニューアル!》
1〜100μm 許容公差 ショートレンジ形
80〜350μm 許容公差 ロングレンジ形

IP67 で悪環境に強い!!

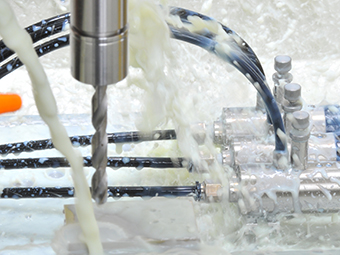

センサ本体は、切削油対応のIP67保護構造で、工作機械機内設置が実現。
ノズルまでのエア配管短縮で、応答速度が速くなり、生産性が向上します。

採否のご検討に役立つ、より詳細な技術資料が、
今すぐ、無料ダウンロードできます!

お客様の用途に合わせた「カスタマイズ オプション」や、
仕様・サイズ・回路図などの詳細が、スグにご覧頂けます。

PDFカタログの無料ダウンロードは、こちらをクリック

機種ラインナップ

  形式名 許容公差 価格 ダウンロード
DPA-A2
2~80μm
ショートレンジ形
65,000円 VONAで購入 カタログ (PDF)

取扱説明書 (PDF)

CAD図 (DXF)

NEW!! 1〜100μm/80〜350μm許容公差 タイプは、〔エアマイクロセンサ DPA-SL1/DPA-LR1〕をご選択ださい。

主な仕様

繰返し精度 ±1μm *
応答速度 0.8秒 *
保護構造 IP67
検出距離 2〜80μm(推奨エアノズル使用時)
信号点 信号点調整ツマミにて調整(出荷時10μm)
使用圧(設定圧) 0.1MPa
使用温度範囲 0℃〜60℃(結露ないこと)
接点定格 DC5V〜DC24V 定常電流10mA以下(突入電流20mA以下)

*チューブ長1.5m/推奨エアノズル使用時

他社エアセンサ/ギャップセンサとの比較

メトロールの
エアマイクロスイッチ
他社製
エアセンサ/ギャップセンサ
繰返し精度
(検出可能範囲)

± 0.001mm
(0.002〜0.08mm)

0.01mm〜
(0.01〜0.25mm)
保護構造
IP67
(クーラントが飛び散る悪環境下にも、
適応します)

IP66
(クーラントが飛び散る悪環境下には、
不向きです)
応答速度
約0.8秒(エア配管1.5mにて)

センサ本体の機内設置により、
エア配管を短縮できます

約5秒(エア配管12mにて)

センサ本体の機外設置により、
エア配管が長くなります
応差
2μm

約10〜30μm
しきい値・スキマの数値表示
表示不可(ON/OFF信号のみ)*

表示
可能

*しきい値の設定は、マスターワークと信号点調整ツマミで行いますが、内部機構に精度の高い「精密位置決めスイッチ」を採用しているので、とても簡単です。

エアマイクロスイッチの高精度の理由

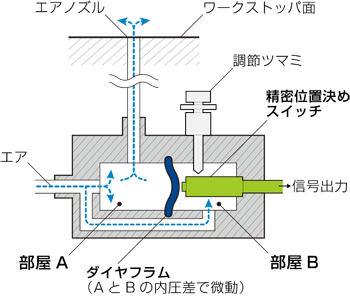

メトロールの「エアマイクロスイッチ」は、感圧エレメントに "高精度ダイヤフラム" を採用。

部屋Aと部屋Bの内圧差による “ダイヤフラムの微動” を、「精密位置決めスイッチ」で検出し、OK/NG判定する事で、高い精度を実現しました。

※従来のエアセンサは、感圧エレメントに「圧力変換素子」を用いており、アンプで信号を増幅し検出するため、温度ドリフトによる信号点のバラツキが多い。

メディア掲載情報

日経ものづくりで、特集記事として紹介されました!

日本の製造業を代表する専門誌『日経ものづくり』の「ヒットの本質」で、エアマイクロスイッチが、2014年の注目のヒット商品として特集されました。

続きはこちら

2015年 東京都ベンチャー技術大賞「優秀賞」受賞

当社の新製品エアマイクロセンサが、東京都ベンチャー技術大賞「優秀賞」を受賞。表彰式のあとには、舛添要一東京都知事が、当社の展示ブースにいらっしゃいました!http://www.metrol.co.jp/blog/2015/11/20/6953/

Posted by 株式会社メトロール on 2015年11月19日
