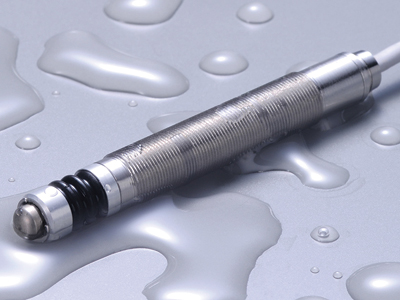

CS-タッチスイッチ〔CSHPシリーズ〕

M8極細!!
ワーク偏角当りに最適

従来の外径M12から、M8に大幅スリム化。
IP67の防塵堅牢仕様で、切削油やクーラントの飛び散る悪環境下に対応。

機種ラインナップ

代表形式名 動作形態 保護構造 ストローク 代表価格 ダウンロード
CSHP085A NEW!! A:NO IP67 2.8mm 8,800円 VONAで購入
カタログ(PDF)
CSHP085B NEW!! B:NC IP67 2.8mm 8,800円

電気的仕様 オプション・取扱い注意事項 テクニカルガイド

主な仕様

接点構造 接点形
動作点の繰返し精度 ON⇄OFFとも 0.005mm
動作までの動き 約0.3mm
応差 0(精密機械式のため、ON/OFFの間に生じる不感帯がありません)
接点精度寿命 1000万回
接触力 1N
温度ドリフト 0(アンプがないので、電子部品に伴う温度ドリフトがありません)
使用温度範囲 0℃〜80℃(氷結ないこと)
接点定格 DC5V〜DC24V 定常電流10mA以下(突入電流20mA以下)

関連記事

ワークを偏角に当てても壊れない、「タフ」な精密位置決めスイッチ〔CSH〕シリーズに加わった、IP67 完全防水形〔CSHP〕。防水と堅牢。まさに「向かうところ敵なし」の強さを備えた新製品の、開発秘話に迫ります。▼続きはコチラhttp://www.metrol.co.jp/blog/2015/06/02/5586/
