機械座標のズレを補正し、不良発生を防止する方法とは?

《本記事の内容》

大型の工作機械だけでなく、卓上・小型の産業用ロボットでもツール、ノズルの原点出しが課題となっています。

本記事では原点出しに関する課題とそれを解決する製品と事例を中心にご紹介いたします。

カタログダウンロードはコチラ↓

機械座標とのずれの原因と課題

《はんだ付け装置などのディスペンサーの場合》
設備の自己発熱や朝と夜の温度差などの環境要因による熱膨張等が発生し、ノズルの先端位置が
機械座標上と数ミクロンの誤差でズレてしまうケースが発生します。
精密な動作が伴う動作プロセスでは数ミクロンのずれが加工不良の原因となります。

《小型ミリングマシンの場合》
小型ミリングマシンの場合は、ワークが小さく、小径ツールを使用するケースがほとんどです。
そのため、熱変位だけでなく『ツールの摩耗や折れ』が発生します。
これらを検出しないと加工不良の原因となり高精度加工は実現されません。

機械座標のズレを補正する方法

先述した、「熱膨張・熱変位」や「小径ツールの摩耗・折れ検知」等の課題は位置決めタッチスイッチP11シリーズで検出可能です。

P11シリーズは、小型タッチスイッチです。
ミクロン単位の熱変位や摩耗量の変化も繰り返し精度±0.5μmの精度で確実に検知します。
高精度、低価格、コンパクトなサイズで、すでに小型の産業用ロボットの座標原点出し用途で多数採用されています。

カタログダウンロードはコチラ↓


高精度位置決めタッチスイッチ『P11シリーズ』5つの特徴

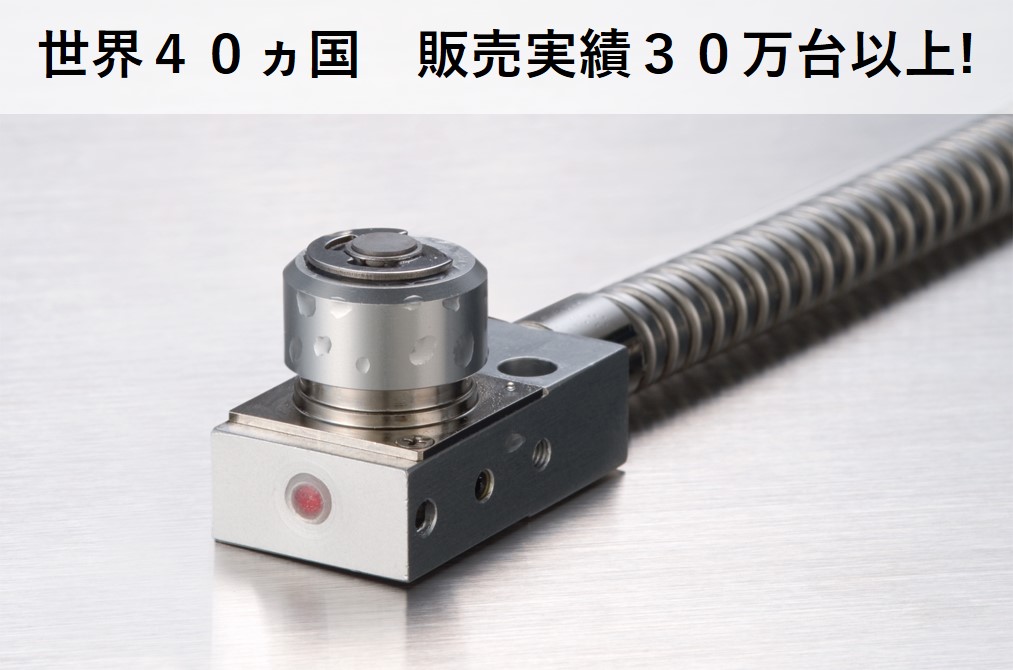

P11シリーズは世界40ヵ国、累計30万台以上の販売実績があり、世界中のメーカー様に採用されています。
特徴1:繰り返し精度0.5μmの高精度タッチスイッチ
特徴2:コンパクトで取付スペースの狭い場所でも取付簡単
特徴3:低価格1万円~2万円 ※標準カタログ品に限る
特徴4:IP67の保護構造で水や油、クーラント、切粉が飛び散る悪環境に対応
特徴5:カスタマイズ対応可
本製品はカスタマイズにも対応しています。
ご希望の方はお問い合わせフォームよりご連絡ください。

《カスタマイズ オプション》
以下項目はカスタマイズが可能です。詳細はカタログをご参照下さい。
・ケーブルの長さ・方向・保護
・動作時のLED有り無し
・接触力
・コンタクト(検知接触面)サイズ・形状の変更
・トランジスタ出力
・エアノズル
カタログダウンロードはコチラ↓


(実例)自動はんだ付けロボットの課題とは?

自動ハンダロボットのハンダヘッドのZ軸が、
ロボットの自己発熱によりミクロン単位でズレてしまい、課題となっていました。

ハンダヘッドと基板の高さ位置がズレると、ハンダを正確に塗布することができず、不良品の原因となります。

Z軸の位置を、高精度で検出することができるセンサをお探しのところ、
当社サイトをご覧いただき、お問い合わせいただきました。

課題
  • ハンダヘッドのZ軸の熱変位により、ハンダ不良が発生、歩留まりが低下

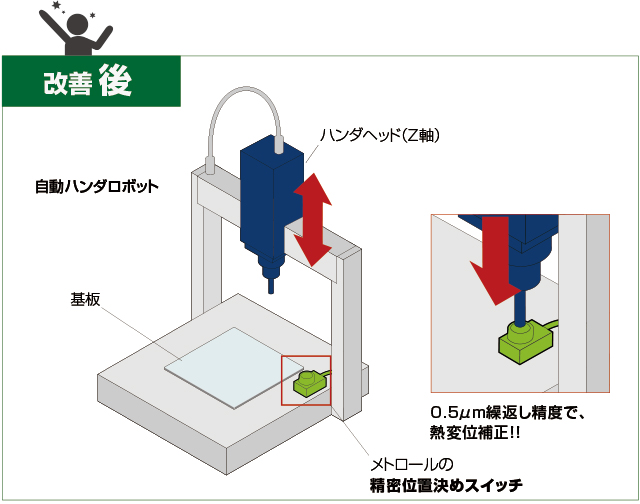

ハンダヘッドの原点出し方法

本事例では位置決めタッチスイッチP11シリーズを設備に搭載し、ハンダヘッドの原点出しを高精度で行いました。
これにより、0.5μmの繰返し精度でZ軸の熱変位を補正。
P11シリーズは機械式の接点構造のため、精度が高く、正確なハンダ塗布が実現されました。


位置決めタッチスイッチ導入メリット


高精度位置決めタッチスイッチを搭載したことで以下のメリットが実現されました。
効果
  • ハンダヘッドのZ軸の熱変位を、0.5μm精度で補正
  • 正確なハンダ塗布が実現、歩留まりの向上

導入設備のご紹介(画像、動画あり)


位置決めタッチスイッチP11シリーズが導入された設備をご紹介します。

事例1:『基板実装用マウンター』

細かい部品と正確な動作が要求されるため、位置決めタッチスイッチを搭載しています。

《動作プロセス》
STEP1:位置決めタッチスイッチで吸着ノズルの原点出しを行う
STEP2:接点部品を吸着して基板に配置していく

▲位置決めタッチスイッチP11シリーズが搭載された『基板実装用マウンター』


▲吸着ノズル先端の原点出しを行う位置決めタッチスイッチP11シリーズ(赤い丸はLED)


▲位置決めタッチスイッチの拡大図


▲吸着ノズルの先端部が位置決めタッチスイッチに接触して原点出しを行っている



▼吸着ノズルの原点出し動画(18秒)

カタログダウンロードはこちらから↓


事例2:『自動ロウ付けロボット』


ロウ付けの材料である『銀ろう』充填した注射器の先端ノズルからロウを射出するディスペンサーです。

少量のロウをピンポイントで塗布する必要があるため、高い精度で先端位置の位置決めが必要となります。
ノズル先端部の原点出しに位置決めタッチスイッチP11を使用しています。

▲位置決めタッチスイッチP11シリーズが搭載された『自動ロウ付け機』



▲銀ロウを入れた注射器の先端(ノズル)の原点出しを行う位置決めタッチスイッチP11シリーズ



▲ノズルと位置決めタッチスイッチの拡大図


▲ノズルの先端部をP11に当て、高さを確認している




▼銀ろうノズルの原点出し動画(10秒)


カタログダウンロードはこちらから↓


事例3:『歯科用ミリングマシン』

取付スペースがせまい小型ミリングマシンではP11シリーズが多くの設備で採用されています。
特に国内外の歯科用ミリングマシンに採用実績があります。

歯科用ミリングマシンでは、小径ツールの折損検知、摩耗検知、原点出しなどの用途で使用されています。

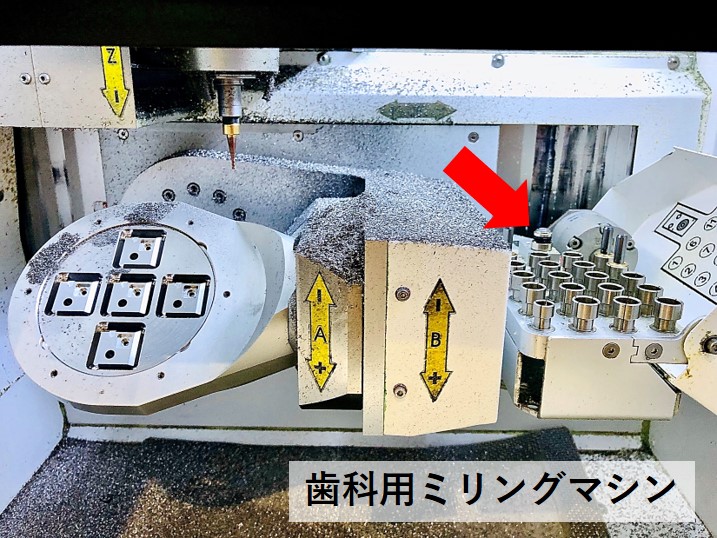

▲P11シリーズが搭載された『歯科用ミリングマシン』狭いスペースでも設置可能

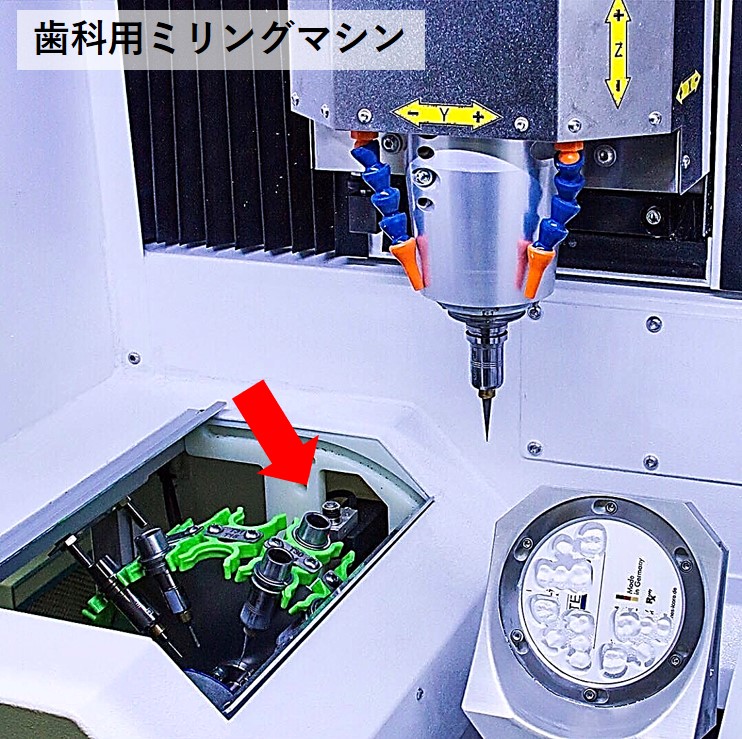

▲小径ツールの原点出しを行います

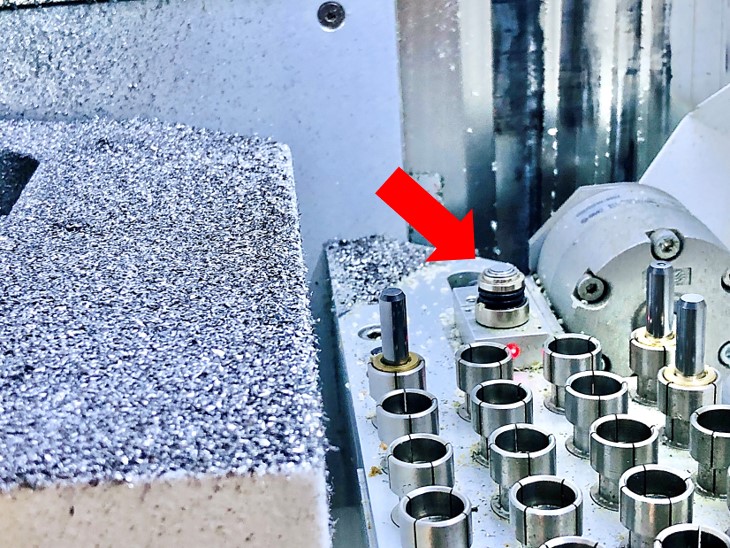

▲位置決めタッチスイッチP11の拡大図(切粉やクーラントがかかる環境でも使用可能なIP67保護構造)


▼小径ツールの原点出し動画(29秒)
▼小径ツールの原点出し動画(51秒)
カタログダウンロードはこちらから↓
