METROL คือผู้เชี่ยวชาญในการผลิตเครื่องเซ็ตอุปกรณ์และสวิตช์กำหนดตำแหน่งที่แม่นยำ

Ultra precision position Swhitches  Metrol

สวิตช์กำหนดตำแหน่งที่มีความแม่นยำสูง

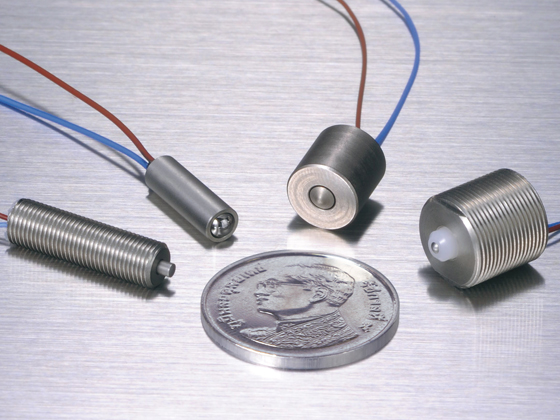

ขนาด M5 x 17 มม.ขนาดที่เล็กที่สุดในโลก!!

สวิตช์กำหนดตำแหน่งที่แม่นยำขนาดที่เล็กที่สุดในโลก
สวิตช์เหล่านี้ทำให้สามารถลดขนาดเครื่องจักรได้โดยการติดตั้งโดยตรงไปยังอุปกรณ์และเครื่องจักรในอุตสาหกรรมเซมิคอนดักเตอร์ การผลิตยานยนต์ แม่พิมพ์โลหะ เครื่องมือแพทย์

เหตุผลที่ควรเลือกสวิตช์การกำหนดตำแหน่งของ Metrol

ช่วยลดขนาดเครื่องจักรด้วยสวิตช์ที่มีขนาดเล็กที่สุดในโลกได้

สวิตช์การกำหนดตำแหน่งแบบแม่นยำที่มีขนาดเล็กที่สุดในโลกเพียง M5 x 17 มม.
ใช้สำหรับการตรวจหาจุดเริ่มต้นในเครื่องจักรกลอุตสาหกรรมที่หลากหลายและเครื่องมือแพทย์ เช่น เครื่องจักรกล CNC อุปกรณ์เครื่องจักรการผลิตเซมิคอนดักเตอร์ กล้องไมโครสโคปสำหรับการศัลยกรรมระบบประสาทและดิสก์เบรก

ความสามารถในการวัดซ้ำระดับ 1 ไมครอนให้อายุการใช้งานของหน้าสัมผัสถึง 3 ล้านครั้ง

สวิตช์การกำหนดตำแหน่งแบบแม่นยำโดยไม่ต้องใช้เครื่องขยายจะไม่เป็นสาเหตุให้เกิดการแกว่งของสัญญาณ เนื่องจากสภาพแวดล้อมภายนอกหรือการเกิดขึ้นในตัวสัญญาณเองและสามารถให้เอาท์พุทสัญญาณความแม่นยำสูงที่เสถียรได้
สวิตช์ขนาดเล็กพิเศษให้ความทนทานต่อการทำงานเชิงกลและเชิงไฟฟ้าได้มากสุดถึง 3 ล้านครั้ง

การประดิษฐ์ขึ้นมาร่วมกันกับ TOYOTA

สวิตช์การกำหนดตำแหน่งของ Metrol ได้รับการประดิษฐ์ขึ้นมาร่วมกันกับ TOYOTA เป็นสวิตช์ความแม่นยำที่สามารถให้เอาท์พุทของสัญญาณการกำหนดตำแหน่งความแม่นยำสูงพิเศษที่เสถียรภายใต้สภาวะการทำงานที่สมบุกสมบัน เช่น สายการผลิตยานยนต์ที่ซึ่งมีการสาดกระจายของน้ำยาหล่อเย็นและเศษขี้กลึง

กลุ่มของผลิตภัณฑ์

ชนิดขนาดเล็กพิเศษ

ขนาดเล็กที่สุดในโลก
ซีรีส์ PT

ชนิดความแม่นยำสูงพิเศษ

ความสามารถในการวัดซ้ำระดับ 0.5 ไมครอน
ซีรีส์ P

ชนิดราคาต่ำ

รุ่นที่ขายดีที่สุด
ซีรีส์ CS

ชนิดทนความร้อน

ทนความร้อนสูงสุดถึง 200°C
ซีรีส์ HT

ชนิดทนสุญญากาศ

ทนแรงดันได้สูงสุดถึง 10-5 ปาสกาล
ซีรีส์ GN

ชนิดสลักตัวหยุด

สวิตช์ในตัวแบบ 2 in 1
ซีรีส์ ST

ชนิดตัวหยุดขนาดเล็ก

สวิตช์ในตัวแบบ 2 in 1
ซีรีส์ STM

ชนิดตัวกระทุ้งแบบลูกบอล

สวิตช์ในตัวแบบ 2 in 1
ซีรีส์ BP

ชนิดตัวกระทุ้งแบบสปริง

สวิตช์ในตัวแบบ 2 in 1
ซีรีส์ SP

ชนิดไร้สาย

สำหรับตรวจสอบการนั่ง
ซีรีส์ RCT

ดาวน์โหลด

การใช้งาน ชนิด หมายเลขผลิตภัณฑ์ Đặt mua ดาวน์โหลด (ภาษาอังกฤษ)
การกำหนดตำแหน่งแบบแม่นยำ /
การค้นหาจุดเริ่มต้น
ชนิดขนาดเล็กพิเศษ PT / PTP
SHOP NOW
แคตตาล็อก (PDF) CAD (DXF)
ชนิดความแม่นยำสูงพิเศษ P08 / P10 / P12
SHOP NOW
แคตตาล็อก (PDF)
ชนิดราคาต่ำ CS /CSM / CSR / CSC
SHOP NOW
แคตตาล็อก (PDF)
CSH
SHOP NOW
ชนิดทนความร้อน □□□-HT1 / HT2
SHOP NOW
แคตตาล็อก (PDF)
ชนิดทนสุญญากาศ GN-□□□
SHOP NOW
แคตตาล็อก (PDF)
การตรวจสอบปลายสุดไปด้านหลัง / ด้านหน้า ชนิดสลักตัวหยุด STS / STE / STP Ước tính แคตตาล็อก (PDF)
ชนิดตัวหยุดขนาดเล็ก STM Ước tính แคตตาล็อก (PDF)
การตรวจสอบการกำหนดจุดอ้างอิง ชนิดตัวกระทุ้งแบบลูกบอล BP
SHOP NOW
แคตตาล็อก (PDF)
การตรวจสอบจุดกระทบ ชนิดตัวกระทุ้งแบบสปริง SP Ước tính แคตตาล็อก (PDF)
การตรวจสอบการนั่ง ชนิดไร้สาย RCT-□□□ Ước tính แคตตาล็อก (PDF)

◎หมายเลขผลิตภัณฑ์ที่เป็นทางการจะให้มาเมื่อเอกสารข้อมูลจำเพาะสำหรับส่งมอบของคุณถูกส่งให้

ข้อมูลจำเพาะ

โครงสร้างของสวิตช์ หน้าสัมผัสแบบแห้ง
โหมดเอาท์พุท A:NO / B:NC
ความสามารถในการวัดซ้ำ 0.0005mm / 0.003mm / 0.005mm / 0.01mm
โครงสร้างป้องกัน IP40 / IP44 / IP65 / IP67
ความแตกต่างของการเคลื่อนที่ 0
อายุการใช้งานของหน้าสัมผัส 10 ล้านครั้ง / 3 ล้านครั้ง (หลายหลาย)
การแกว่งของอุณหภูมิ 0
อัตราการสัมผัส DC5V – DC24V

ลูกค้าหลักของสวิตช์การกำหนดตำแหน่งของ Metrol

TOYOTA, DENSO, YASUKAWA, YAMAHA, NISSAN, HONDA, MAZAK, MORI SEIKI, OKUMA, FANUC, OKK, AMADA, JTEKT, MAKINO, YASDA และอีกมากมาย

นับตั้งแต่เริ่มเปิดตัวสวิตช์การกำหนดตำแหน่งเป็นครั้งแรกในปี 1976 ปัจจุบันมีผู้ผลิตเครื่องจักรอุตสาหกรรมมากมายในประเทศญี่ปุ่นที่ใช้งานสวิตช์การกำหนดตำแหน่งของ Metrol

การใช้งาน

การตรวจจับจุดเริ่มต้นของขอบใบมีดของเครื่องมือตัด

ต้านทานต่อสภาพแวดล้อมที่สมบุกสมบันจากน้ำยาหล่อเย็นหรือเศษตัดจากโลหะ

การวัดขนาดของชิ้นงานบนเครื่องเจียรผิว

การวัดค่าของชิ้นงานด้วยความแม่นยำระดับ 0.5 ไมครอน

การตรวจจับการสึกหรอของเครื่องมือแกะสลักผิวชิ้นงานขนาดเล็ก

การปรับปรุงความแม่นยำของงานแมชชินนิ่งที่ดีขึ้นสามารถตรวจจับการสึกหรอของเครื่องมือในระดับไมครอนได้

การกำหนดตำแหน่งในสายการผลิต

ชนิดของเครื่องจักรที่ไม่มีสัญญาณรบกวนซึ่งกันและกันสามารถติดตั้งไว้ใกล้กันได้

การกำหนดตำแหน่งของโต๊ะงานพิกัด XY

ให้ความแม่นยำของการกำหนดตำแหน่งระดับสูงได้ในราคาเดียวกับการใช้พร็อกซิมิตี้เซ็นเซอร์

การตรวจจับตำแหน่งจุดเริ่มต้นของเครื่องจักร

การควบคุมจุดเริ่มต้นของเครื่องจักรด้วยความสามารถในการวัดซ้ำระดับ 5 ไมครอน

Metrol และคู่แข่ง

สวิตช์การกำหนดตำแหน่งของ Metrol ไมโครสวิตช์ / ลิมิตสวิตช์ พร็อกซิมิตี้เซ็นเซอร์ / โฟโตเซ็นเซอร์ เซ็นเซอร์เลเซอร์ เซ็นเซอร์ดิจิตอลแบบสัมผัส
ความสามารถในการวัดซ้ำ
0.5μm~

ประมาณ 100 ไมครอน

10μm~

1μm
ความแตกต่างของการเคลื่อนที่
ไม่มี

เกิดขึ้น
ได้รับผลกระทบจากสภาพแวดล้อมภายนอก
ไม่มีผลกระทบ

ไม่มีผลกระทบ

มีผลกระทบ
(โดยอุณหภูมิ ความเข้มแสง หรือการเกิดขึ้นในตัวเอง)
มีผลกระทบจากวัตถุโดยอัตราการสะท้อน / ความขรุขระ / การหยดของน้ำ
ไม่มีผลกระทบ

มีผลกระทบ

ไม่มีผลกระทบ
การกำหนดรูปแบบของหัววัดเองได้
เป็นไปได้
(สามารถกำหนดเองสำหรับรูปร่างของวัตถุที่ตรวจจับได้)

ไม่เกิดขึ้น

ไม่มีส่วนสัมผัส

เป็นไปได้
(ต้องมีแอคทูเอเตอร์ตัวกลางโดยขึ้นอยู่กับรูปร่างของวัตถุ)
จอแสดงผลแบบตัวเลข
ไม่มีจอแสดงผล
(สัญญาณเปิด / ปิด)

ไม่มีจอแสดงผล
(สัญญาณเปิด / ปิด)

จอแสดงผล
(มีจำนวนมากของอินไลน์อัตโนมัติไม่จำเป็นต้องมีจอแสดงผลแบบตัวเลข)
