A METROL se especializa na produção de Tool Setters e Sensores de Posicionamento de Precisão

Ultra precision position Swhitches  Metrol

Sensores de posicionamento ultraprecisos

M5 x 17 mm,
O menor do mundo!!

Os menores sensores de posicionamento de precisão do mundo.
Esses sensores possibilitam reduzir o tamanho das máquinas por meio da instalação diretamente em equipamentos de produção de semicondutores / fabricação automotiva / moldagem de metais / equipamentos médicos.

Motivos para escolher sensores de posicionamento da Metrol

Reduz o tamanho de máquinas com os menores sensores do mundo.

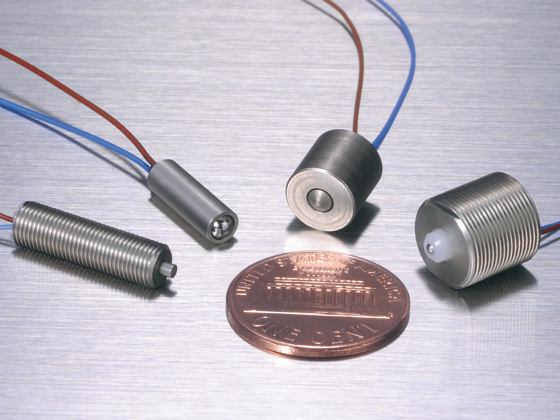

Os menores sensores de posicionamento de precisão M5 x 17 mm do mundo.
Usados para detecção de origem em diversas máquinas industriais e médicas, como máquinas-ferramenta CNC, equipamentos para a produção de semicondutores, microscópios para neurocirurgias e freios a disco.

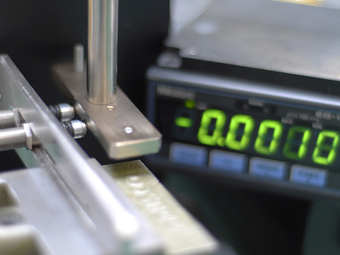

Repetitividade de 1 μm,
vida útil de 3 milhões de contatos.

O sensor de posicionamento de precisão que não utiliza amplificador não provoca o deslocamento do ponto do sinal devido ao ambiente externo ou à autogeração, podendo transmitir sinais estáveis de alta precisão.
As partes mecânica e elétrica desses sensores ultrapequenos duram por 3 milhões de acionamentos.

Co-invenção juntamente com a TOYOTA.

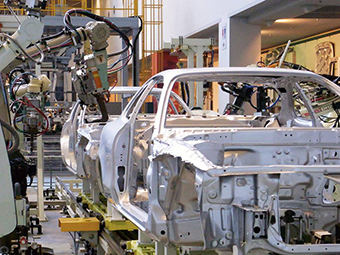

Os sensores de posicionamento da Metrol foram co-inventados com a TOYOTA como um sensor de precisão que pode transmitir com estabilidade os sinais de posicionamento de precisão ultra-alta sob condições de operação hostis, como linhas de produção de automóveis onde ocorrem respingos de fluido de refrigeração e cavacos de usinagem.

Linha de produtos

Tipo ultrapequeno

Menor do mundo
Série PT

Tipo de ultraprecisão

Repetitividade de 0,5 μm
Série P

Tipo de baixo custo

A mais vendida
Série CS

Tipo resistente ao calor

Limite superior de 200 °C
Série HT

Tipo resistente ao vácuo

Limite superior de 10-5 Pa
Série GN

Tipo de parafuso batente

Sensor integrado 2 em 1
Série ST

Tipo de minibatente

Sensor integrado 2 em 1
Série STM

Tipo de êmbolo de bola

Sensor integrado 2 em 1
Série BP

Tipo de êmbolo de mola

Sensor integrado 2 em 1
Série SP

Tipo sem fio

Para inspeção de sedes
Série RCT

Baixar

Aplicações Tipo Nº. de produto Ordem Baixar (inglês)
Posicionamento de precisão /
Busca do ponto zero
Tipo ultrapequeno PT / PTP
SHOP NOW
Catálogo (PDF) CAD (DXF)
Tipo de ultraprecisão P08 / P10 / P12
SHOP NOW
Catálogo (PDF)
Tipo de baixo custo CS / CSM / CSR / CSC
SHOP NOW
Catálogo (PDF)
CSH
SHOP NOW
Tipo resistente ao calor □□□-HT1 / HT2
SHOP NOW
Catálogo (PDF)
Tipo resistente ao vácuo GN-□□□
SHOP NOW
Catálogo (PDF)
Inspeção de extremidade para trás / para diante Tipo de parafuso batente STS / STE / STP Quote Catálogo (PDF)
Tipo de minibatente STM Quote Catálogo (PDF)
Inspeção de indexação Tipo de êmbolo de bola BP
SHOP NOW
Catálogo (PDF)
Inspeção de remoção Tipo de êmbolo de mola SP Quote Catálogo (PDF)
Inspeção de sede Tipo sem fio RCT-□□□ Quote Catálogo (PDF)

◎O nº. de produto oficial será fornecido assim que a sua planilha de especificações de entrega seja enviada.

Especificações

Estrutura do sensor Contato seco
Modo de saída A:NO / B:NC
Repetitividade 0.0005mm / 0.003mm / 0.005mm / 0.01mm
Estrutura de proteção IP40 / IP44 / IP65 / IP67
Diferencial de movimento 0
Duracion del contacto 10 milhões de vezes / 3 milhões de vezes (vários)
Desvio de temperatura 0
Classificação de contato DC5V – DC24V

Principais clientes de sensores de posicionamento da Metrol

TOYOTA, DENSO, YASKAWA, YAMAHA, NISSAN, HONDA, MAZAK, MORI SEIKI, OKUMA, FANUC, OKK, AMADA, JTEKT, MAKINO, YASDA e mais.

Quando lançamos os primeiros sensores de posicionamento em 1976, os muitos fabricantes de máquinas-ferramenta no Japão adotaram os sensores de posicionamento da Metrol.

Aplicações

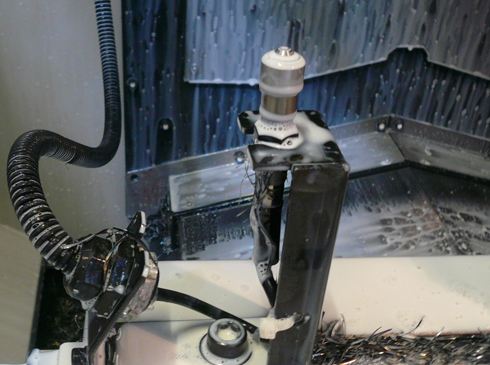

Detecção do ponto inicial na borda da lâmina de máquinas-ferramenta

Resistente a ambientes hostis com óleo de resfriamento ou cavacos metálicos.

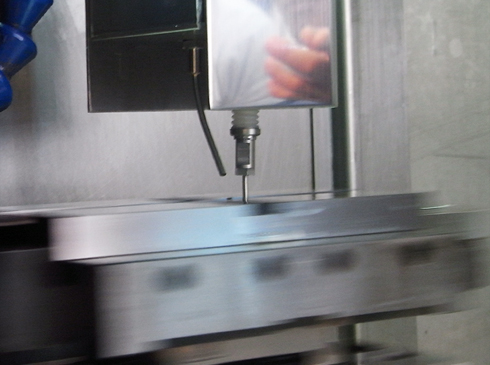

Medição de dimensões de uma peça de trabalho na retífica de superfície

Medição de uma peça de trabalho com precisão de 0,5 μm.

Detecção de desgaste de máquinas-ferramenta de entalhe compactas

A melhoria da precisão da usinagem pode detectar o desgaste de ferramentas na casa do mícron.

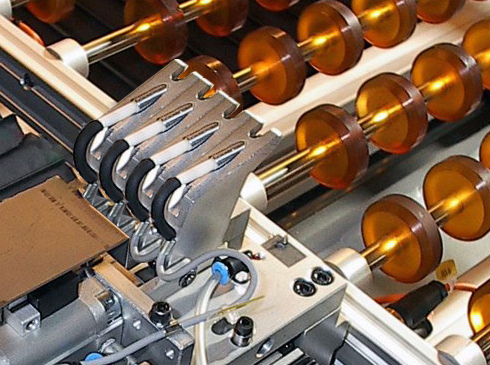

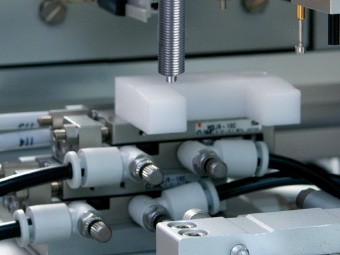

Posicionamento na linha de produção

O tipo de máquina sem interferência mútua pode ser instalado com um afastamento estreito.

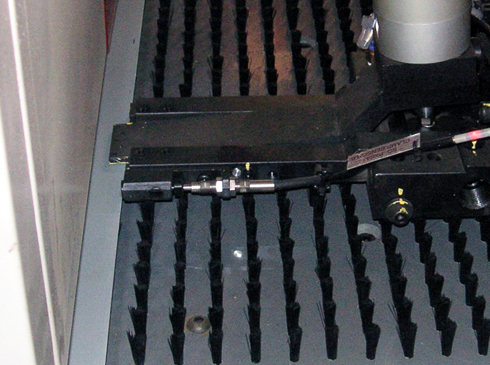

Posicionamento da mesa XY

Maior precisão de posicionamento pelo mesmo preço que um sensor de proximidade.

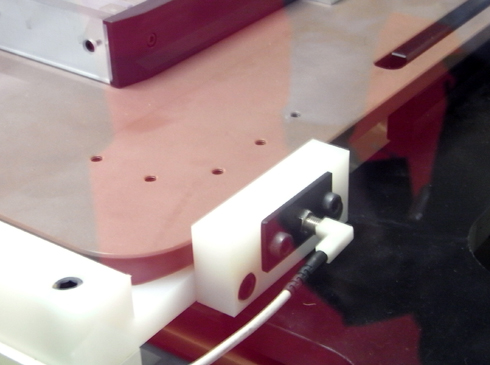

Detecção da posição inicial de máquinas

Controle do ponto inicial de máquinas através de uma repetitividade de 5 μm.

Metrol vs. concorrente

Sensores de posicionamento da Metrol Microssensor / sensor de limite Sensor de proximidade / fotossensor Sensor a laser Sensor de contato digital
Repetitividade
0.5μm~

Aprox. 100 μm

10μm~

1μm
Diferencial de movimento
Nenhum

Ocorre
Influência no ambiente externo
Não afetada

Não afetada

Afetado
(por temperatura, intensidade da iluminação ou autogeração)
Afeta objetos por meio da taxa de reflexão / aspereza / gotas d’água
Não afetada

Afetado

Não afetada
Personalização da cabeça do medidor
Possível
(Pode ser personalizado para o formato do objeto detectado)

Impossível

Sem peça de contato

Possível
(Precisa de atuadores intermediários conforme o formato dos objetos)
Visor numérico
Sem visor
(Sinais de LIGADO / DESLIGADO)

Sem visor
(Sinais de LIGADO / DESLIGADO)

Visor
(Muitos dos em linha automatizados não precisam de visor numérico)

Artigo relacionado

Download de catálogo técnico

Quer saber mais sobre os sensores da Metrol?
O nosso catálogo fornece dados técnicos detalhados, como especificação, tamanho e diagrama de circuitos.
Baixe e receba agora o seu catálogo gratuito!!

Download gratuito de catálogo!
