加工精度とは？評価指標・加工法別の目安と誤差要因、精度保証の進め方を解説

更新日：2026年09月4日 (2024年07月16日公開)

製造業の現場で「加工精度を上げてほしい」と言われても、公差のことなのか、幾何公差のことなのか、それとも表面粗さのことなのか、実は指す対象によって打つべき対策はまったく変わります。

加工精度は寸法だけでなく、形状・位置・姿勢といった幾何公差、表面性状、そして測定不確かさまで含めた仕様充足性の問題であり、単一の数値では語れません。同じ加工法でも、材質やワークサイズ、段取り、機械剛性によって到達できる精度は大きく変わるため、代表値だけを鵜呑みにすると現場でつまずきます。

この記事では、製造業の設計・生産技術・品質保証担当者向けに、加工精度を構成する指標の整理から、加工法別の目安、誤差要因、測定・校正・品質管理の考え方までを体系的に解説します。

加工精度とは

計量学では、測定結果が真の値にどれだけ近いかを示す概念を真度（accuracy）、繰返し測定したときのばらつきの小ささを示す概念を精度（precision）と呼びます。

製造現場でいう「加工精度」は、これを加工品側に引き寄せた言葉です。部品が図面で規定されたサイズ・形状・位置・表面特性をどれだけ満たしているかを総合的に示す概念として使われます。

ISO 286は線寸法の公差やはめあい系を定め、ISO 1101は形状・姿勢・位置・振れといった幾何公差の記号体系と解釈規則を定めています。表面性状については、従来のISO 4287系から新しいISO 21920系に整理され、面全体を評価する場合はISO 25178系が使われます。つまり加工精度とは、寸法精度だけでなく、幾何学的な正しさと表面の機能的な適切さまで含めた仕様充足性のことです。

測定値が公差内に見えても、測定不確かさを無視すると誤判定が起こり得ます。ISO 14253-1は、測定不確かさを考慮したうえでワークが仕様に適合しているかどうかを判定するための意思決定ルールを定めています。加工精度を論じる際は「測定値」だけでなく、その測定値をどの不確かさで得たかまで含めて考える必要があります。

幾何公差の指示は必要な自由度だけを絞り込むために使う

寸法公差だけを厳しくしても、形状・姿勢・位置の自由度が未定義のままでは、意図した機能を保証できません。GPS体系（幾何公差を含む製品仕様の国際規格体系）では、サイズと幾何公差を切り分けて考え、必要な箇所だけを明示的に定義することが、品質向上とコスト抑制の両立につながります。

加工精度を構成する7つの評価指標

加工精度は単一の数値ではなく、複数の指標の組み合わせで評価します。

指標	何を評価するか	実務上の見方
公差・寸法精度	長さ、径、厚み、幅などのサイズの正確さ	合否判定の最小単位で、はめあいや組立互換性に直結する
形状精度	真直度、平面度、真円度、円筒度など	サイズが合っていても形が悪ければ機能不良になり得る
位置精度	位置度、同軸度、対称度など	穴位置や軸芯と基準面との関係を保証する
姿勢精度	平行度、直角度、傾斜度など	組立時の傾きや当たり、ガタの原因を管理する
振れ	回転体の偏心や面振れ	ベアリングや主軸、回転部品で特に重要になる
表面粗さ・表面性状	微細な凹凸、波状、面の機能的な質	摺動、シール、密着、疲労、光学性能を左右する
測定不確かさ	測定結果の信頼幅	公差限界付近での合否判定に不可欠な情報になる

表面性状の指標は特に誤解されやすいところです。算術平均粗さ（Ra）は最も普及していますが、孤立した深い谷や方向性の違いを十分に表現できない場合があります。同じRaの値でも摩擦特性やシール性、塗装密着性は大きく異なり得るため、必要に応じてRz（十点平均粗さ）や、面領域を評価するSa・Szなどと併用するのが妥当です。

加工法別に見る加工精度の目安

以下の値はあくまで代表的な目安です。材質やワークサイズ、段取り、機械剛性などの条件によって変わり、量産か試作かによっても到達できる精度は異なります。とりわけ「最高精度」と「量産で安定再現できる精度」は別物として区別する必要があります。

加工法	代表的な到達レベルの目安	主な精度支配因子
切削	一般的なCNC受託では±0.02mm級、条件によっては±0.08mm程度、硬旋削など限定条件では2µm級の研究事例もある	工具摩耗、工具たわみ、熱、主軸振れ、治具、切削条件
研削	数µm級の公差、設備・温度管理が良ければ±1〜3µm級を狙う事例が多い。表面粗さはRa0.8〜0.1µm級が代表的	砥石状態、砥粒条件、熱損傷、ドレス、機械剛性
放電加工	仕上げ条件では位置・形状±1µm級やRa0.04µmの事例がある一方、粗加工と仕上げ加工で結果差が大きい	放電条件、電極・ワイヤ摩耗、熱影響層、パス回数
射出成形	一般的には±0.25mm級、条件が良ければ±0.125mm、特別条件では±0.025mmの例もある	樹脂収縮、肉厚分布、金型温度、保圧、ゲート
3Dプリント	SLA・DLP方式では±0.15〜0.3%程度、SLS方式では±0.5%または±0.3mm下限（大きい方）が目安。方式によって精度レンジの差が大きい	造形方向、層厚、収縮、反り、後硬化・後処理
研磨	光学・超精密領域ではnm〜サブnm級の粗さの例もある	スラリー、荷重、相対速度、下地面精度

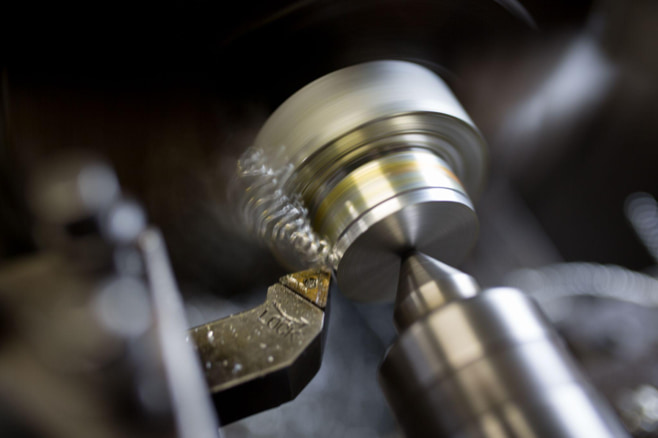

切削は汎用性が高い一方、工具摩耗と熱でばらつきやすい

切削は最も汎用的な加工法ですが、精度を崩す要因も多く存在します。工具摩耗や切削熱、びびり振動などの影響を受けやすいうえ、治具剛性やワークの薄肉化も仕上がりを左右する工程です。一般的なCNC加工サービスでは±0.02mm級が一つの目安です。条件によっては±0.08mm程度を標準とする場合もあります。

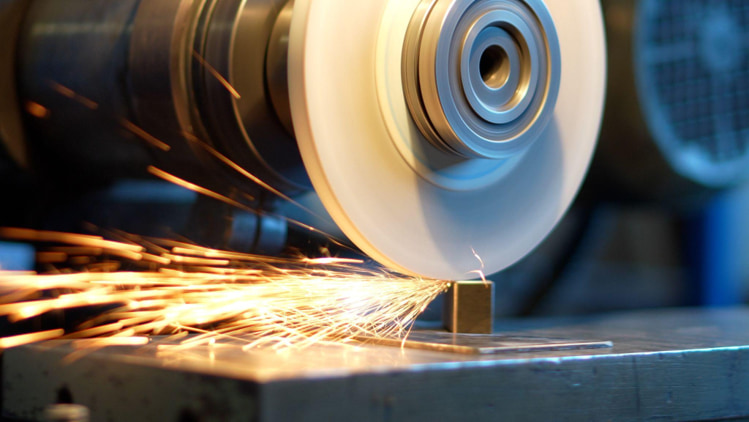

研削は寸法・形状・表面性状を同時に追い込める仕上げ工程

研削は切削では届きにくい真円度、同軸度、面粗さ、数ミクロン級の寸法精度を狙いやすい工程です。量産研削ではRa0.8〜0.1µm級の表面仕上げが典型的な範囲であり、寸法・形状・表面のバランスが良い仕上げ工程といえます。ただし焼けや残留応力、砥石詰まり、ドレス不良が起きると、見た目以上に機能を悪化させる点には注意が必要です。

放電加工は硬材や複雑な細形状に有効で、油中ワイヤ放電では位置精度・幾何精度が±1µm未満、超硬材への表面粗さがRa0.04µm、真円度1µm未満という高品位な加工例もあります。ただしこれは仕上げ条件や専用機、対象材質が整ったケースであり、一般実務では粗加工と仕上げ加工の分離、再凝固層の扱いが精度を左右します。

射出成形は「金型精度が高ければ高精度」と単純には言えません。未強化のPA（ポリアミド樹脂）は強化材入りより成形条件の影響を受けやすく、溶融温度、金型温度、保圧条件が寸法公差に大きく影響します。つまり射出成形の精度は、金型加工だけでなく樹脂収縮の設計問題でもあります。

加工精度を狂わせる誤差要因と誤差予算の考え方

誤差源は系統誤差と偶然誤差に分けて考えると整理しやすくなります。系統誤差は校正ずれや機械の幾何誤差、熱膨張、工具オフセットの定常的なずれのように、結果を一定方向にずらす要因です。偶然誤差は振動や切りくずの噛み込み、ランダムな熱ゆらぎのように、ばらつきとなって現れます。

熱変形は100mmの鋼部品でも温度差10℃で約12µm動く

熱は最も普遍的な誤差源の一つです。S55Cの線膨張係数は11.7×10⁻⁶/Kです。これをもとに計算すると、100mmの鋼部品は温度差10℃で約11.7µm、500mmなら約58.5µm寸法が変化します。これは数µm級の研削や高精度なCMM（三次元測定機）計測では十分に支配的な大きさです。工場が20℃を基準温度とするのは、この熱影響を標準化して扱うためです。

工作機械側でも熱誤差は大きく、ボールねじの熱膨張はCNC機の軸精度に有意な誤差を生みます。実切削条件下での熱変形補償に関する研究では、主軸熱変形誤差を±10µm以内に抑えた事例があります。裏を返せば、補償がなければその程度の熱変形が加工精度を支配し得るということです。

工具摩耗と工具たわみも、切削では極めて大きな要因です。小径エンドミルや細長い工具では剛性不足によりたわみが発生し、側壁形状誤差や寸法偏差が増えます。工具摩耗は表面粗さを悪化させるだけでなく、直径減少や工具先端形状の変化を通じて系統誤差として蓄積していきます。

機械剛性と振動は、寸法精度と表面粗さの両方に影響します。びびり振動は加工面の粗さを悪化させ、工具寿命も短くします。安定限界の予測やびびりの識別、抑制制御は、高精度切削に直結する課題です。

材料特性も見落としやすい誤差源です。未強化のPAは強化材入りより収縮が大きく、成形条件依存性も高くなります。安定した樹脂であるABSやPCと、不安定なTPEでは収縮公差の幅が大きく異なるため、同じ金型でも材料を変更するだけで寸法戦略の見直しが必要になります。

誤差予算で見える化すると改善の優先順位が分かる

実務ではこれらの要因を「誤差予算」として可視化するのが有効です。たとえば穴位置公差20µmの部品であれば、以下のように許容幅を割り振って考えます。

治具再現性
機械幾何誤差
熱要因
工具摩耗起因
測定不確かさ

どこに改善の余地があるかが一目で分かるようになり、誤差予算は現場感覚の議論を設計・製造・品質の共通言語に変える道具になります。

測定方法・計測機器をどう選ぶか

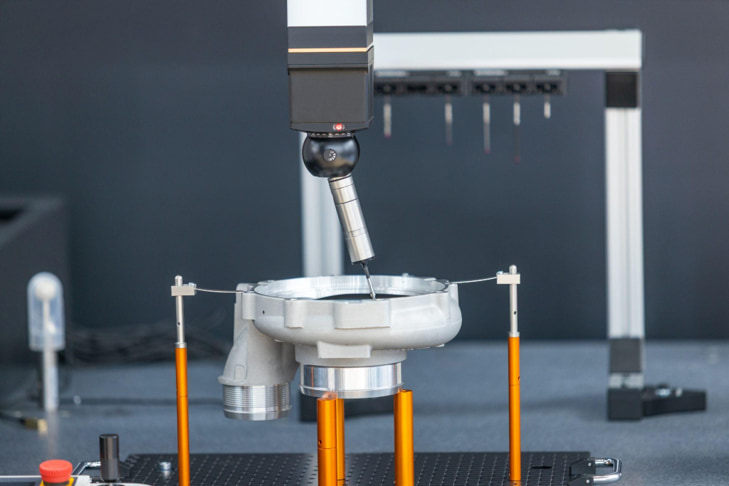

加工精度を保証するには、特性に適した測定原理を選ぶことが出発点です。CMMは汎用性が高く、寸法・形状・位置関係の統合評価に強い一方、表面のミクロ形状や極小段差では光学系が優位になることが多く、ライン内の高速計測ではレーザー系が有力です。光学系は反射率や透明性、表面の傾斜、視野の影響を受けやすく、接触式はワークへの荷重や触針先端半径の影響を受けます。万能な測定機は存在せず、ワークの機能・必要な不確かさ・タクトタイム・環境で選ぶべきです。

測定法・機器	強み	限界
接触式CMM	寸法・形状・位置を一台で総合評価しやすい	測定時間が比較的長く、温度やプローブ構成の影響を受ける
画像測定機・光学測定機	非接触で薄物や小物、エッジ測定、2D外形に強い	照明条件や輪郭抽出条件に左右されやすい
レーザースキャンマイクロメータ	非接触・高速でインライン適性が高い	基本は投影・外形ベースで、複雑な3D形状の総合評価には向かない
共焦点レーザー顕微鏡	3D形状・粗さ・微細段差を高倍率で非接触測定できる	視野が限られやすく、大きなワーク全体の高速評価には不利
白色干渉計・3D光学プロファイラ	非接触・三次元で、非常に高い高さ分解能を持つ	表面傾斜や強い散乱、複雑形状ではデータ欠損が起きやすい

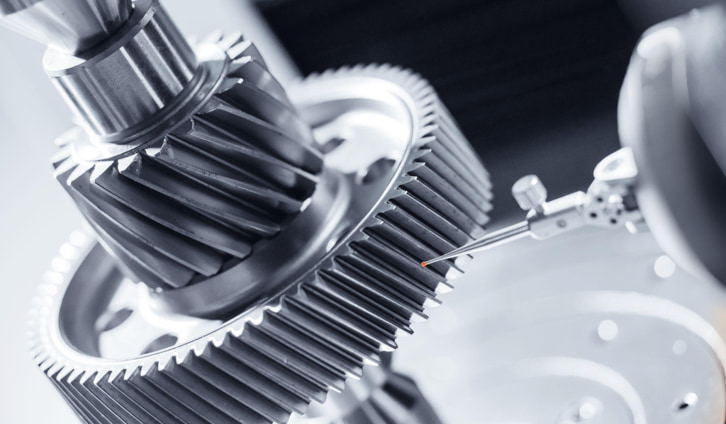

CMMはISO 10360という受入試験・再検証試験の枠組みに基づいて性能検証を行うのが一般的です。実環境の温度影響も無視できず、工場の基準温度は一般に20℃を基準に考えられます。近年のCMMには温度補正機能を持つ製品もあり、15〜30℃の幅広い環境での精度保証をうたう機種もありますが、これはあくまで装置仕様と補正機能が前提です。

校正・トレーサビリティとSPCによる品質管理の仕組み

加工精度を組織として保証するには、測定器が正しいことを証明する仕組みが必要です。国際計量計測用語（VIM）ではトレーサビリティを、文書化された切れ目のない校正の連鎖を通じて測定結果を計量参照に結び付けられる性質と定義しています。日本ではJCSS（計量法トレーサビリティ制度）が国家計量標準へのトレーサビリティを確保する制度として運用されています。

JCSSとISO/IEC17025、ISO10012が校正・品質管理の三層を担う

この体系の上にISO/IEC 17025とISO 10012が重なります。ISO/IEC 17025は試験・校正ラボの能力や公平性、一貫した運用に関する要求事項を定め、ISO 10012は測定結果の妥当性と信頼性に確信を与えるための測定マネジメントシステム要求事項を定めます。JCSSが国家標準へのつながりを、ISO/IEC 17025が校正・試験ラボの能力を、ISO 10012が企業内の測定管理の仕組みを担うと捉えると整理しやすくなります。

品質マネジメント全体ではISO 9001が基礎規格であり、自動車分野ではIATF16949（自動車産業向けの品質マネジメント規格）が、ばらつきと不具合予防を重視する枠組みとして広く使われます。これらの規格が直接「何ミクロンにせよ」と命じるわけではありませんが、設計変更管理や工程能力、是正処置、測定資源管理を制度化し、精度保証を属人化させない基盤を作ります。

SPCとGR&Rで工程内のドリフトを早期に検知する

SPC（統計的工程管理）は、加工精度をその日その瞬間の「点検」ではなく「監視」するための実務道具です。管理図やヒストグラム、工程能力指数をリアルタイムに表示し、異常が起きたときに警報を出すことで不良発生を未然に防ぎます。高精度部品では、最終検査だけで異常を見つけるのでは遅く、工程内のドリフトを早期に検知することが歩留まりとコストを左右します。

GR&R（測定システムのばらつき分析）は、製品自体のばらつきと測定システムのばらつきを切り分けるための代表的な手法です。繰り返し性、再現性、安定性といった測定系の変動を定量化する枠組みとして扱われます。実務では%GRRが10%以下なら合格、10〜30%は用途次第で許容、30%超は不合格として改善が必要という3段階の目安が広く使われますが、用途や公差幅、リスクによって判断を変えるべきで、閾値を絶対視しない考え方もあります。

導入手順は段階的に組むのが成功しやすい進め方です。まず重要特性をCTQ（重要品質特性）として洗い出し、その特性をどの装置でどの不確かさで測るかを定義したうえで、校正計画、MSA（測定システム分析）、SPC、是正フローを整備します。測定機管理から測定系の妥当性確認、工程監視、合否判定の順で接続すると、現場に根付きやすくなります。

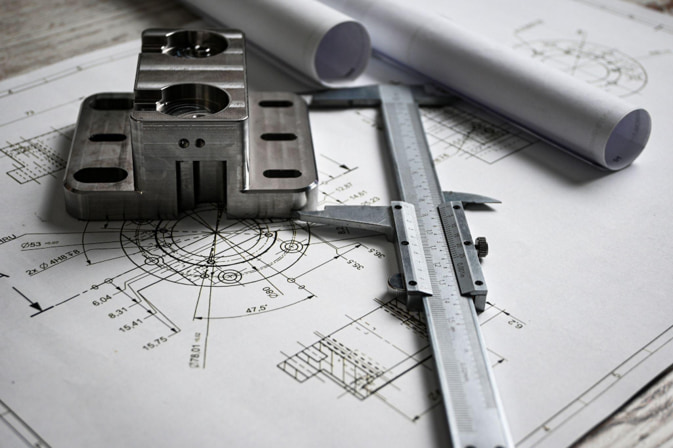

公差設計とコストを両立させるDFMの考え方

加工精度は製造現場だけで生まれるものではありません。設計段階の公差設計が粗いと、後工程でいくら努力しても安定しません。幾何公差は図面の解釈を一義化し、品質向上とコスト削減の両方に効きます。作りにくい図面は、一見高精度を要求しているように見えて、実は不確かさを増やしていることがあります。

公差設計の基本は、まず機能要求を分解することです。摺動なら粗さと波状、シールなら面圧と平面度、回転なら真円度と振れ、位置決めなら位置度とデータム戦略が主要な検討項目になります。寸法公差だけを厳しくするのではなく、必要な箇所に幾何公差を与え、不要な自由度を過不足なく拘束することが重要です。

設計基準・加工基準・測定基準を揃えるとスクラップが減る

DFM（製造性を考慮した設計）の観点では、加工基準・組立基準・測定基準をできるだけ揃えることが有効です。基準面で位置度を指示しているのに、実加工では別面でクランプし、検査ではさらに別の基準で測っていると、誤差の受け渡しが増えてしまいます。

ある自動車部品メーカーのポンプボディの事例では、鋳物の個体差を機械治具だけで吸収できず、仕上がりが12%のスクラップになっていました。加工前の自動測定で正しいデータムを取り直し、加工後検査も加えることでスクラップを0%にし、日の生産能力を230個へ引き上げています。設計基準と工程基準、検査基準を一致させる価値がよく分かる事例です。

産業ごとに問われる精度の質は異なる

自動車産業では絶対精度そのもの以上に、量産での再現性や工程内判定が重視されます。航空宇宙では薄肉・複雑形状・難削材の組み合わせが発生しやすく、精度要求そのものに加えて証跡としての測定データの価値が大きいのが特徴です。

医療機器では患者ごとの適合性が問われ、寸法だけでなく表面性状や洗浄性、工程一貫性が一体の要求になります。半導体では加工精度というより、露光・積層工程での位置合わせ精度がナノメートル級に及びます。

厳公差はコストを連鎖的に押し上げる

射出成形では、一般的な±0.25mm級からさらに厳しくするとコストが急増します。ある鍛造ホイールメーカーの事例では、ホイールデザインが平面的な形状から立体的な形状へ移行して公差要求が厳しくなった結果、ホイールリムの外観仕上げ加工に1本あたり最大240分かかるようになり、不良が出た際の手直しが生産時間とコストの両面で大きな負担になっていました。厳公差は加工時間、検査時間、段取り時間、治具費を連鎖的に増やすため、機能に必要な精度だけを高くし、それ以外は工程能力に寄せる設計が最も経済的です。

なお近年は、表面品質予測や工具摩耗監視、熱誤差のリアルタイム補償など、データ駆動で誤差を予測・補正する動きが広がっています。測定して後から直すのではなく、加工中に予測して誤差を外す方向へ、精度保証の重心が移りつつあります。

メトロールのタッチプローブで機上計測による位置決め精度を高める

ここまで見てきたとおり、加工精度は測定基準と加工基準を揃えること、そして工程内で誤差を早期に検知することが要になります。この課題に対応するのが、メトロールのタッチプローブです。

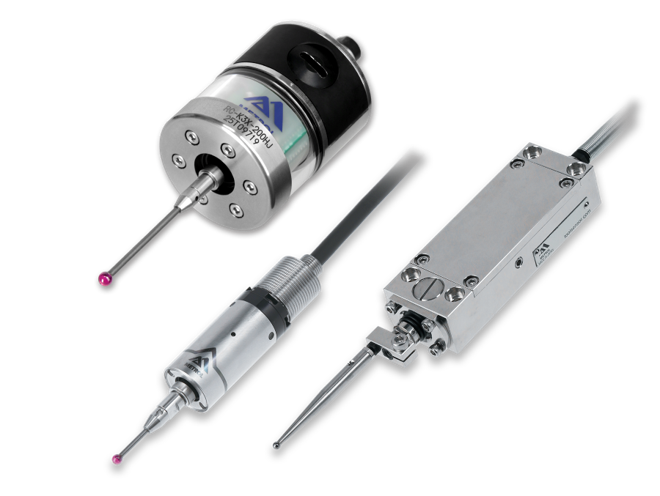

タッチプローブは、工作機械内でワークの原点出しや加工後の寸法を自動計測する機上測定用の接触式センサです。繰返し精度0.001mm（2σ値）クラスの機種をラインナップし、無線式・有線式のいずれも用意されているため、CNC旋盤やマシニングセンタ、CNC研削盤など設備の種類に応じて選択できます。保護等級IP67・IP68に対応し、クーラントや切粉が飛散する環境でも安定した検出が可能です。

外段取りでの手作業による位置決めは、目視では確認できないズレや熟練度によるばらつきが加工不良の原因になりがちです。タッチプローブによる機内計測を導入すると、ワークの原点出しを自動化し、目に見えないズレを補正したうえで加工に入れるため、位置決めの属人的なばらつきを解消できます。既存の設備への後付けにも対応しており、国内生産による低価格と迅速なサポートも特長です。

詳細はこちら：メトロールタッチプローブ
