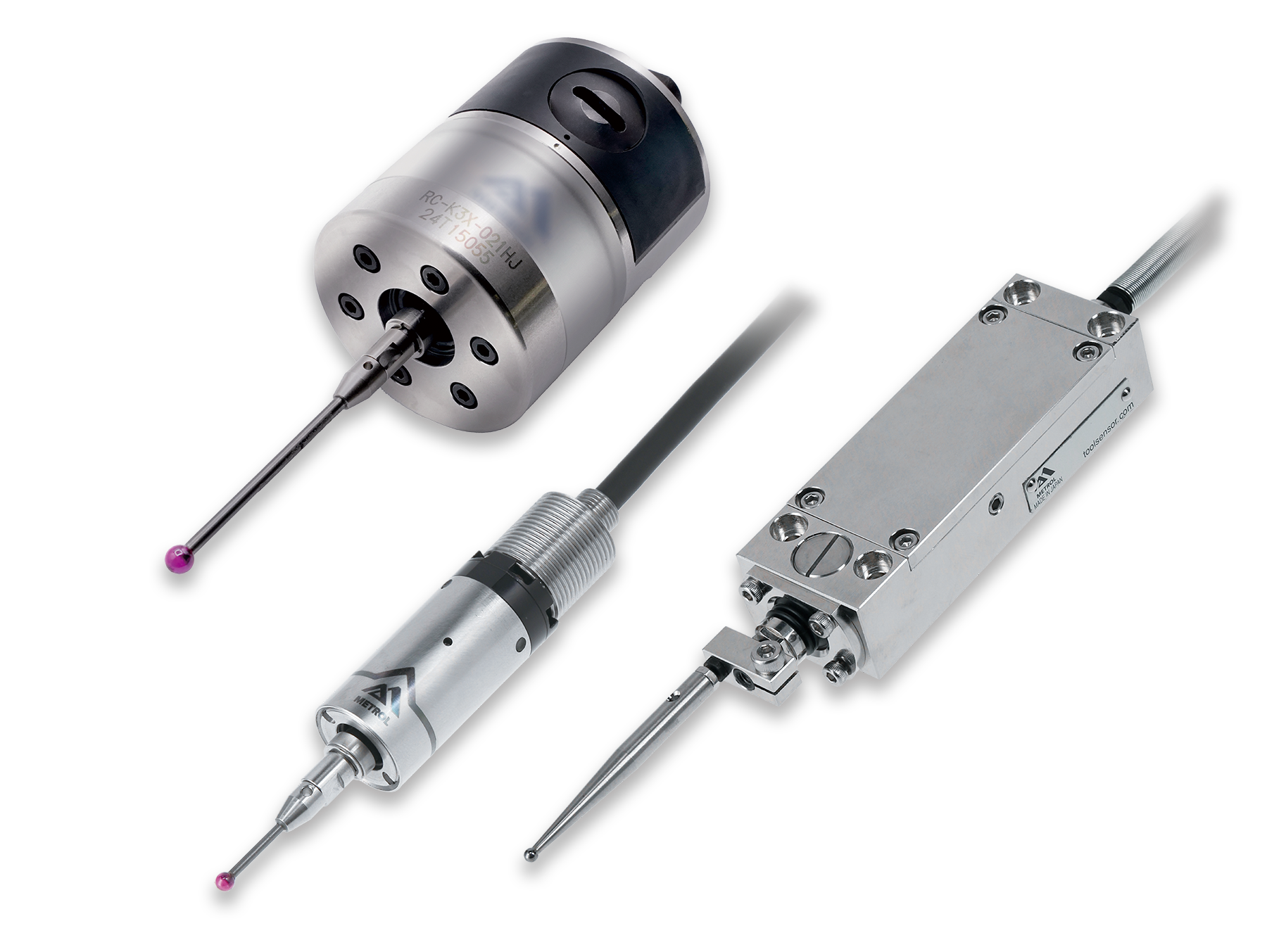

TOUCH PROBE タッチプローブ

タッチプローブは段取り作業の効率化を実現する機上測定用の接触式センサです。
ワークの原点出しや加工後の寸法を高速かつ高精度で自動計測します。主に工作機械やロボットで段取り時間の削減、加工不良の防止、サイクルタイム向上、熟練者の経験や治具への依存を解消。
タッチプローブには有線式と無線式(ワイヤレス)の2種類があり、搭載する設備・環境に応じて選択可能です。効率化、自動化が求められる生産現場で今後ますます必要とされるセンサです。

タッチプローブの4つの役割

  • 工作機械内でワークの芯だし・位置決めを自動化
  • 機上測定により段取作業や手戻り・追加工の工数削減
  • 手作業によるワークの位置決め作業を無くし、ヒューマンエラーを大幅に削減
  • 作業者が介在しないプロセスを実現、完全自動化をサポート

メトロールが選ばれる理由

選ばれる理由 01

水やクーラント、粉塵に強い保護等級IP67、高速当てにも対応

タッチプローブは粉塵や切粉・クーラントが飛散するような悪環境でも安定検出ができなければなりません。 メトロールのタッチプローブは保護等級IP67の高耐久性、高速移動の工作機械でも使用いただけるためサイクルタイム短縮にも貢献します。
私たちはタッチプローブを自社工場で使用するユーザでもあります。実機での過酷なクーラント・耐久試験を行い、改良を重ねながらユーザ目線でタッチプローブに必要な機能を実装してきました。

選ばれる理由 02

【既存機に後付けOK】国産品質で実現する低価格、迅速なサービス

「海外製のタッチプローブは価格が高い」
「既存の機械をもっとアップデートして活用したい...」
近年、工程集約のトレンドからタッチプローブのニーズが急激に高まる一方で、海外メーカー製は導入から保守コストが高額になるのが現状です。 メトロールのタッチプローブは国内生産を徹底しながらも低価格を実現します。
稼働中の既存機にも低コストで後付けも可能。お気軽にご相談ください。

選ばれる理由 03

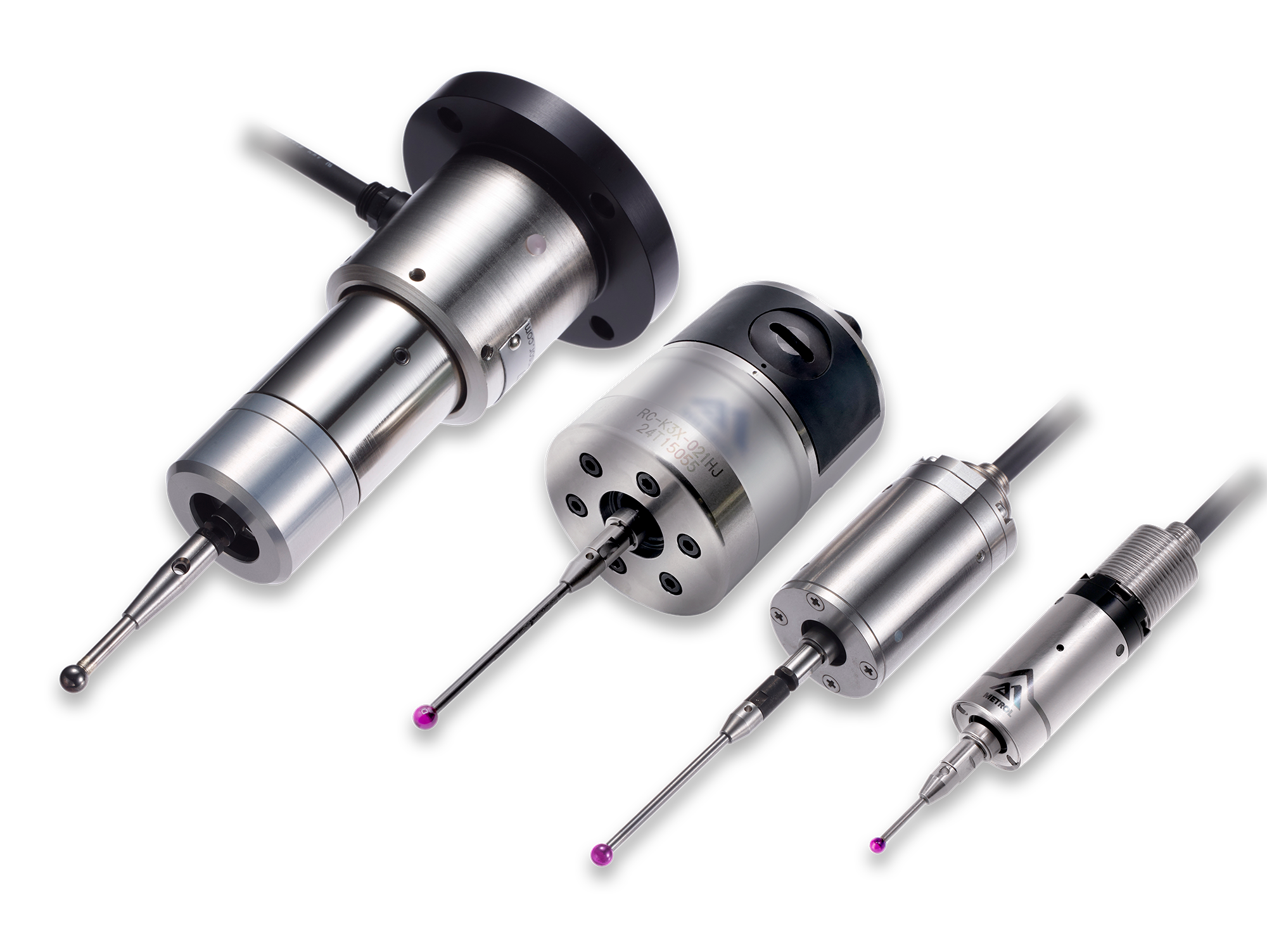

選べる多彩なラインナップ

メトロールのタッチプローブはお客様の多様な使用条件に対応します。有線式、無線式はもちろん、検出方向は1~3次元方向から選択可能で、取付用のフランジやLED、ケーブルコネクタなど様々なカスタマイズが可能です。
タッチプローブ専用のスタイラス(測定子)は全て自社工場で設計・製造しており、お客様の目的に応じた形状や材質で設計いたします。

選ばれる理由 04

信頼性の高い通信性能を実現

5軸加工機、ロボットの普及により、ワイヤレス(無線)タッチプローブのニーズが急激に高まっています。メトロールの無線タッチプローブシリーズは、2.4GHz帯と信頼性の高いソフトウェアで構成され、安定した通信を実現します。従来ボトルネックになっていたバッテリーも長時間の連続使用が可能になりメンテナンスの負荷軽減に貢献します。

無線式タッチプローブ

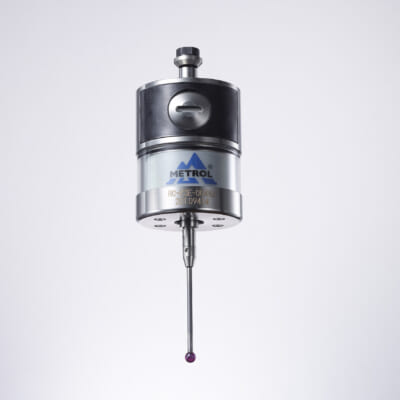

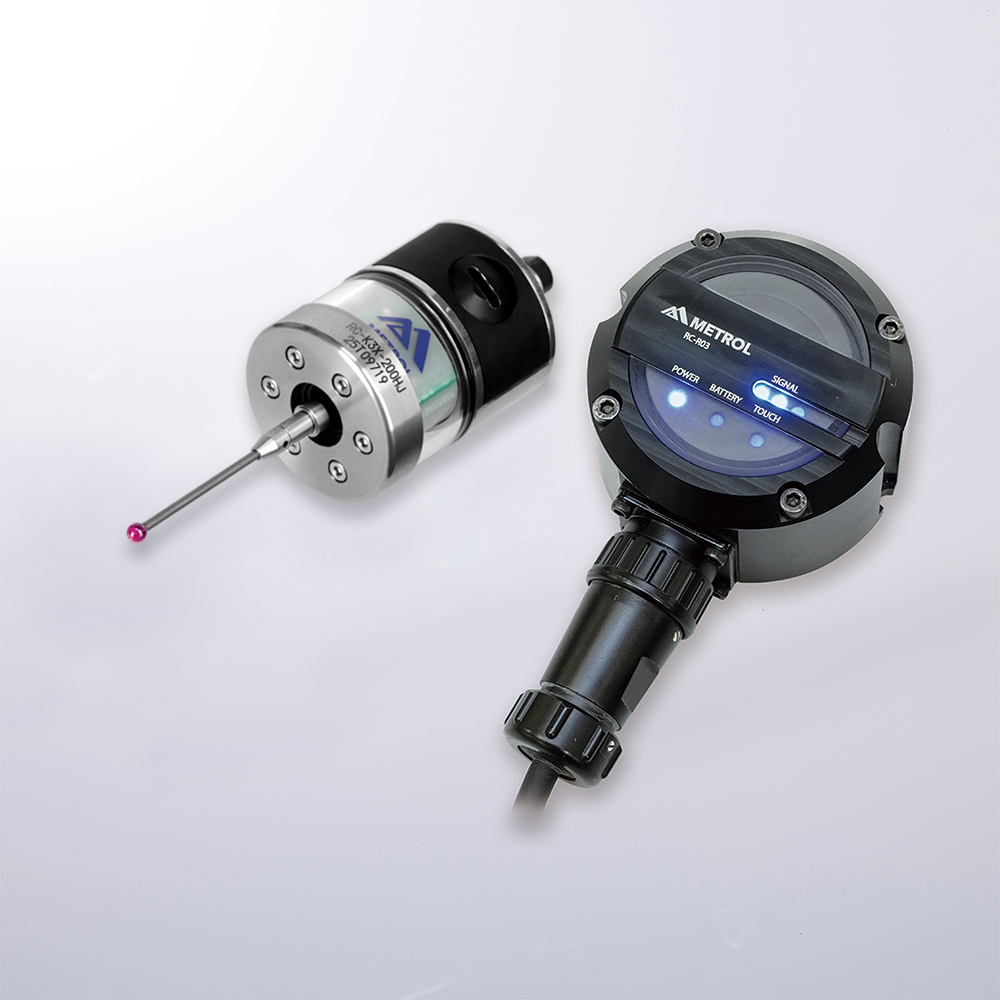

無線タッチプローブRC-K3E

高精度
無線式タッチプロープ

RC-K3Xシリーズ

無線タッチプローブRC-K3Eの方向

繰返し精度 0.001mm (2σ値)(条件:送り速度150mm/min)
接触力 X,Y方向:0.5N Z方向:5.5N
IP規格・保護等級 IP68
動作までの動き なし

位置検出タッチスイッチRC-P10DX

ワイヤレス位置検出タッチスイッチ

RC-P10DXシリーズ

繰返し精度 1μm(2σ値)※送り速度150mm/min
検出方向 1方向
通信距離 15m(見通し距離)
オーバートラベル信号 3mm


有線式タッチプローブ

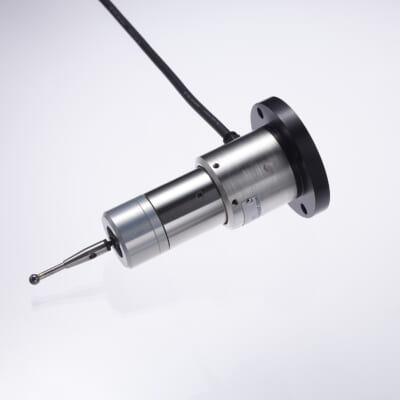

タッチプローブK3M

CNCロボット・溶接ロボット用

K3Mシリーズ

タッチプローブK3Mの方向

繰返し精度 0.03mm(条件:操作速度 500~1000mm/min)
0.01mm(条件:操作速度 100~200mm/min)
接触力 XY方向:1N Z方向:3N
IP規格・保護等級 IP67
動作までの動き X,Y=±0.4mm Z=0.1mm

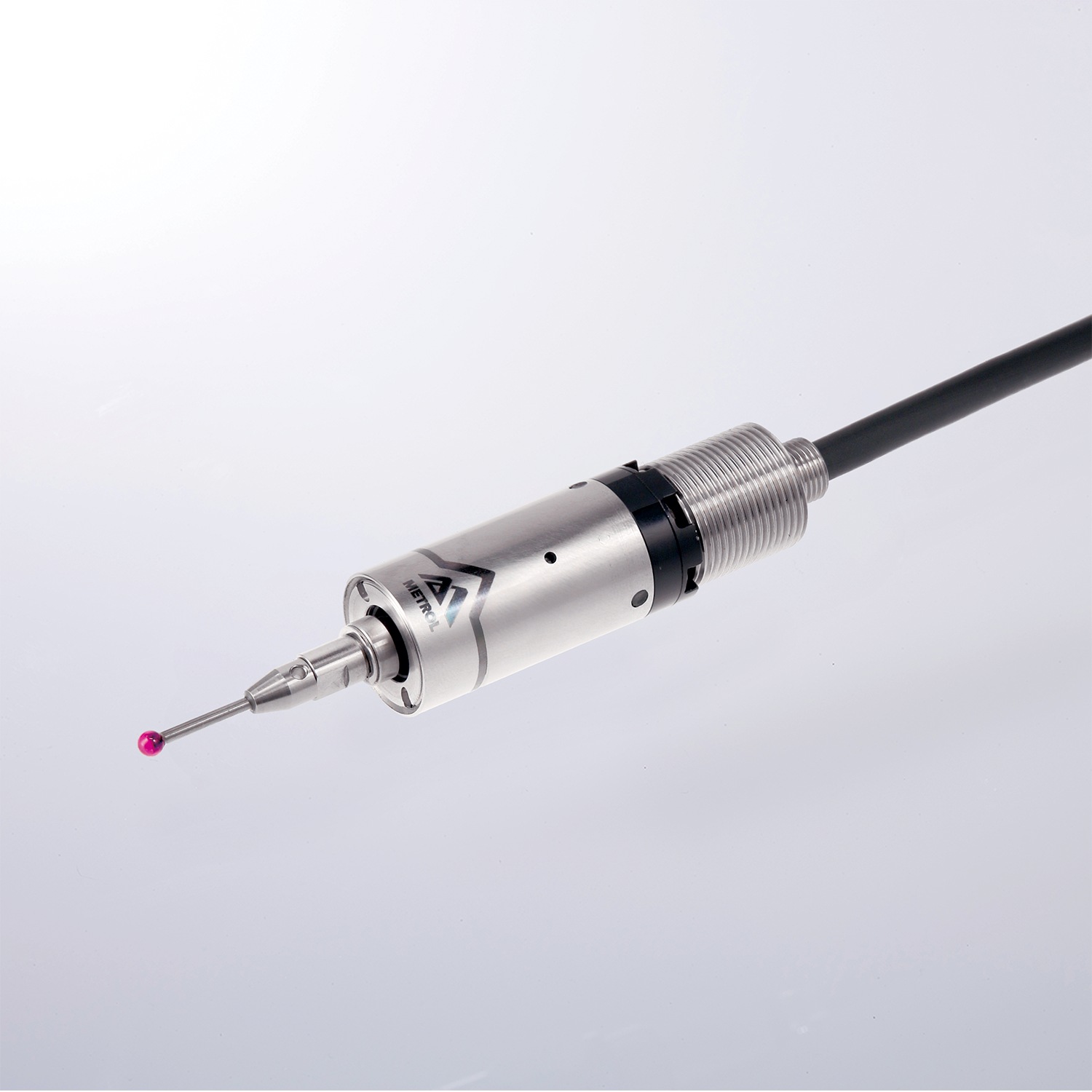

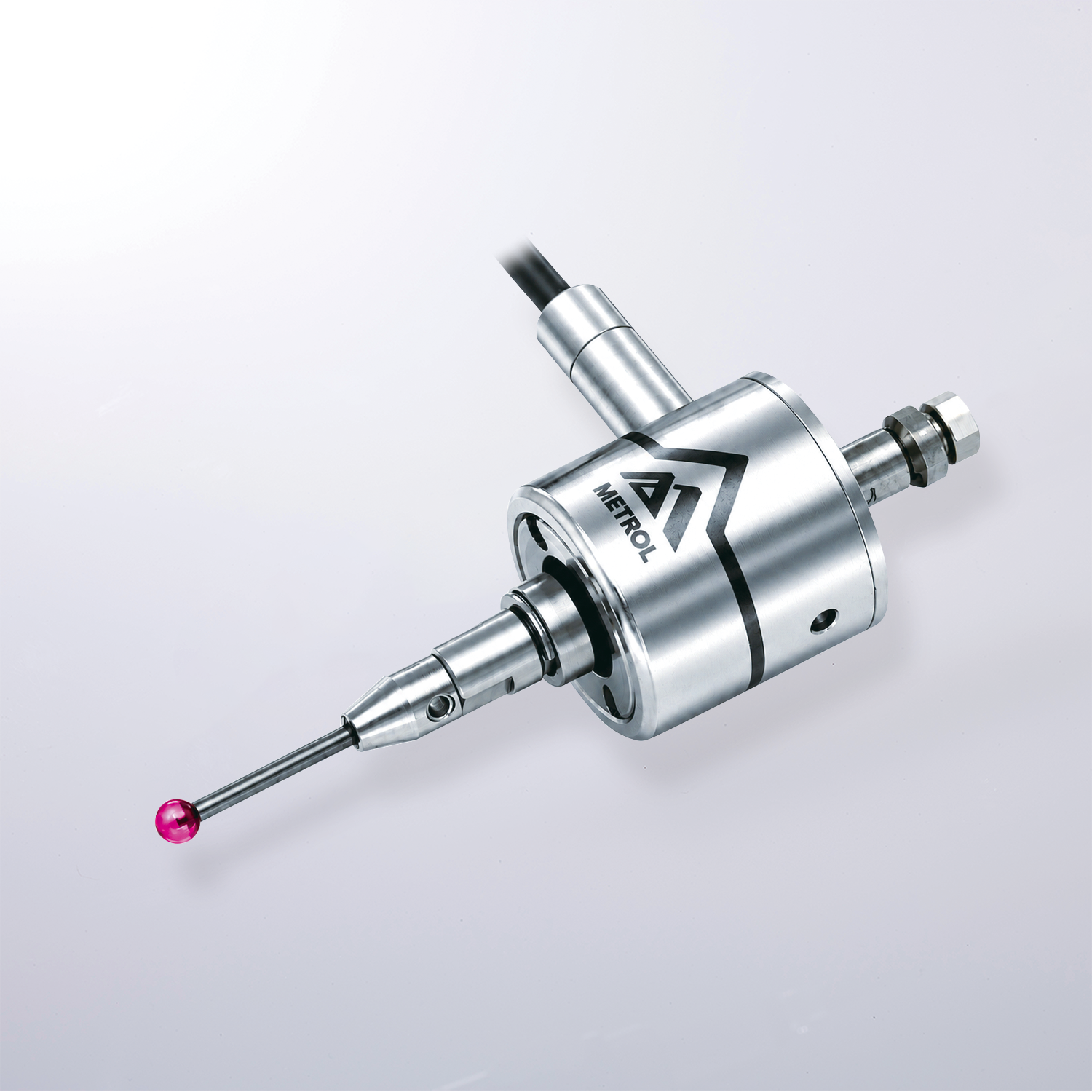

小型タッチプローブK3S

CNC旋盤・CNC研削盤・小型装置向け

K3Sシリーズ

小型タッチプローブK3Sの方向

繰返し精度 0.001mm(2σ)(条件:操作速度 50~500mm/min)
接触力 X,Y方向=0.5N~0.75N Z方向:5.5N
IP規格・保護等級 IP68
動作までの動き なし

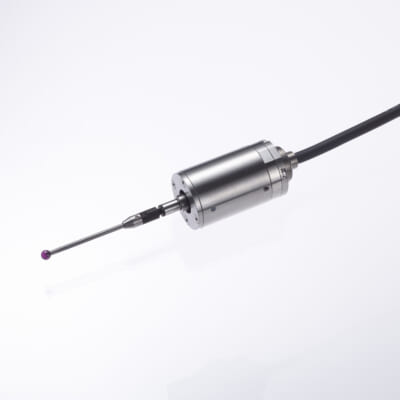

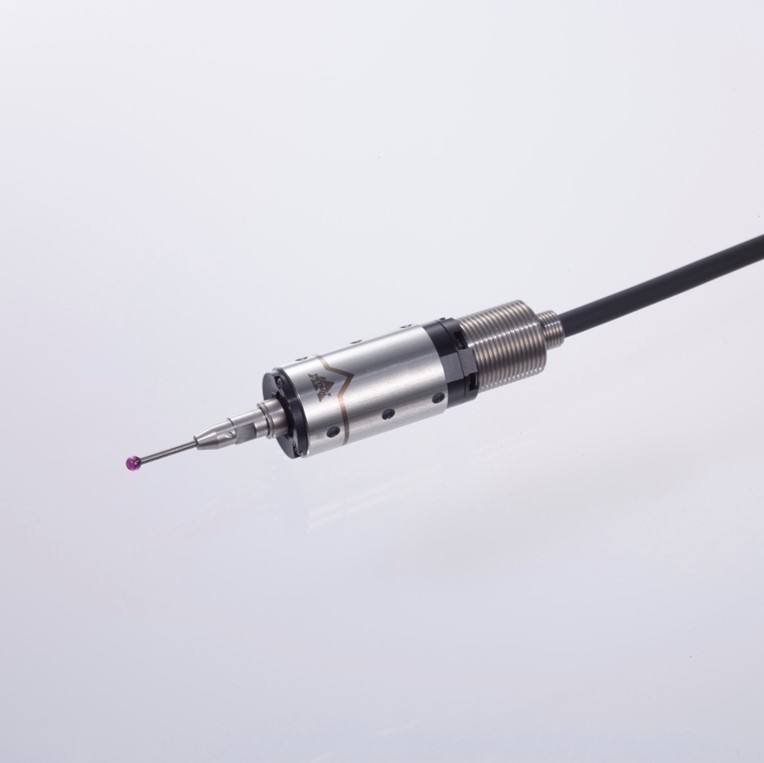

タッチプローブK3E

CNC工作機械用

K3Eシリーズ

タッチプローブK3Eの方向

繰返し精度 0.001mm(2σ)(条件:操作速度 50~200mm/min)
接触力 XY方向:0.5N Z方向:5.5N
IP規格・保護等級 IP67
動作までの動き なし

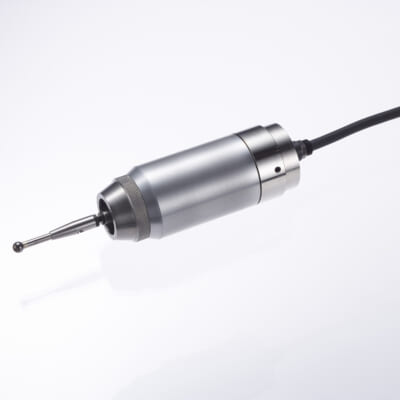

タッチプローブK2A

CNC旋盤・専用機用

K2Aシリーズ

タッチプローブK2Aの方向

繰返し精度 0.001mm(条件:操作速度 50~200mm/min)
接触力 X方向:1N Z方向:2.5N
IP規格・保護等級 IP67
動作までの動き X=0.6mm Z=0.1mm

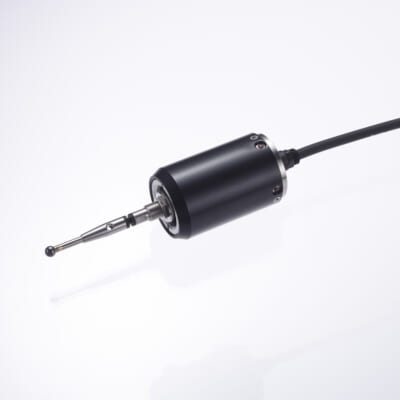

タッチプローブK2C

CNC旋盤・専用機用

K2Cシリーズ

タッチプローブK2Cの方向

繰返し精度 0.001mm(条件:操作速度 50~200mm/min)
接触力 X方向:0.4N Z方向:2.5N
IP規格・保護等級 IP67
動作までの動き X=±8mm Z=4mm

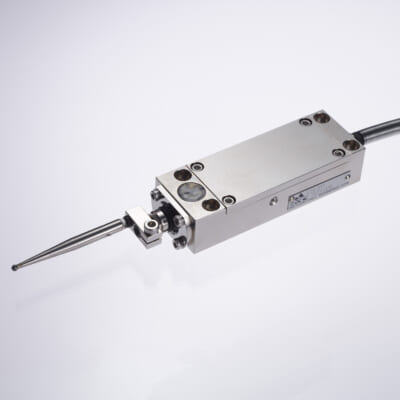

タッチプローブE2A

CNC円筒研削盤専用

E2Aシリーズ

タッチプローブE2Aの方向

繰返し精度 0.002mm(条件:操作速度 50~200mm/min)
接触力 X方向:1.2N
IP規格・保護等級 IP67
動作までの動き 0.5mm以下


デモ動画

マシニングセンタ 無線タッチプローブ搭載事例

タッチプローブ用スタイラスについて

タッチプローブ用スタイラスについて

購入品ではなく自社で国内生産しています。

タッチプローブで高精度な測定を行うには、対象物の形状や使用環境に合ったアクセス性の高いスタイラスの選定が重要です。メトロールのスタイラスは自社工場で全て生産しているため、お客様のご使用環境に応じてカスタマイズ(形状、材質)をお受けすることも可能です。
お気軽にご相談下さい。

特長01 材質が選べる

・シャフトの材質:①セラミック、②超硬合金、③ハイス鋼
・先端球の材質 :①ルビー球 、②超硬合金

特長02 形状をカスタマイズできる

・先端球のサイズ / シャフトの長さ /シャフトの太さ

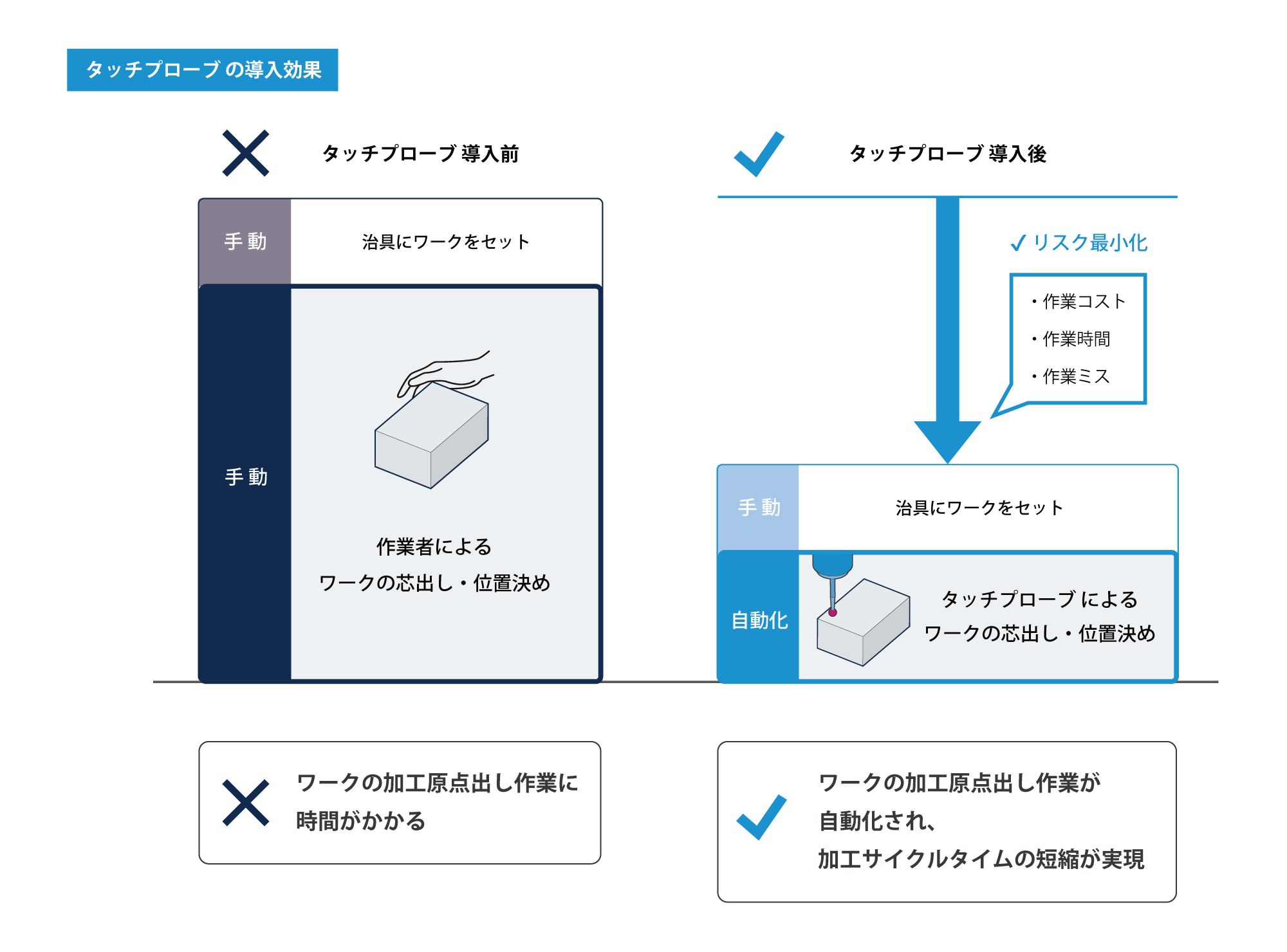

タッチプローブ導入メリット

ズレによる加工不良を防止

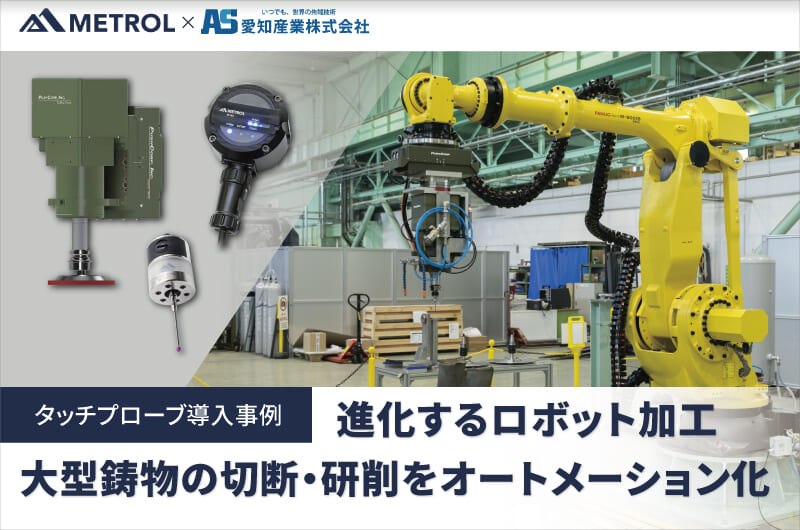

タッチプローブの導入事例1

タッチプローブの導入事例2

工数を大幅に削減

タッチプローブは工数削減に貢献

従来の工具計測(外段取り)

  • ヒューマンエラーによる加工不良のリスク
  • 目視では確認できないズレによる加工不良が起きる
  • 治具や熟練者の手作業によるワークの位置決めは熟練度によってばらつきが出る
  • 手作業の位置決め作業は時間がかかる

メトロールのタッチプローブ(機内計測)

    • ワークの原点出し作業を自動化
    • 目では見えないズレを補正し加工不良を防止
    • 位置決めの属人的なばらつきを解消
    • 手作業よりもスピーディーな位置決めが可能
    • 不良品にかかる材料費、人件費、加工時間を解消
