精密位置決め
タッチスイッチ

メトロールのタッチスイッチは治具や産業用ロボット、工作機械などあらゆる設備で
「高精度な位置決め」を実現するON/OFF切替の高精度タッチスイッチです。

精密位置決めタッチスイッチ

特長01

接触式だからこそ実現できる高精度

最大繰返し精度±0.5μmで高精度な位置決めを実現。
精密部品で構成されたノイズの影響を受けない機械式スイッチです。

特長02

保護等級IP67で水、油がある環境で使える

水、クーラント(油)、切粉がかかる悪環境下での採用実績多数。
(一部IP65以下)。300万~1,000万回のON/OFF繰返し耐久性があります。

特長03


豊富なラインナップで最適なスイッチが見つかる

標準品だけで200種類以上のバリエーション。
狭いスペース、200度の高温環境、真空チャンバー内、低接触力タイプなど様々なアプリケーションに特化したスイッチをそろえています。

特長04

カスタマイズ対応可

お客様のご使用環境や検出場所にあわせて豊富なカタログオプションがあり、専用設計のご提案も可能。

タッチスイッチ製品ラインナップ

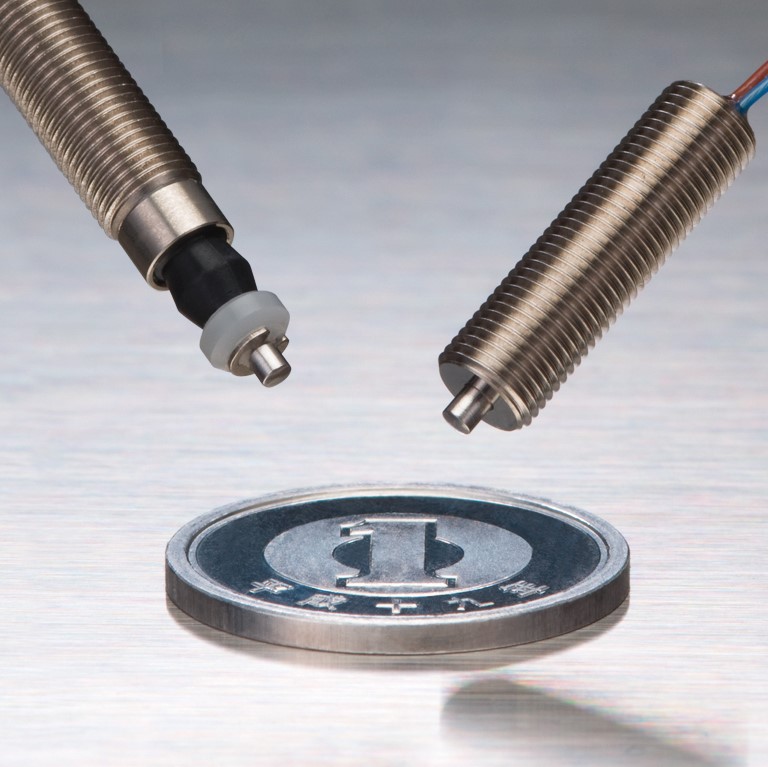

超小形高精度PT-タッチスイッチ

世界最小級
M5×17mmで、機械の小形化を実現

世界最小級サイズで繰返し精度1μm、限られたスペースでの精密位置決め、機械の小形化を実現。

高精度MT-タッチスイッチ

アンプ不要で0.5μmの繰返し精度
IP67で悪環境に強い

精度と耐久性においてスイッチ最上位モデル
水、油、クーラント、切粉が飛び散る悪環境下での精密位置決めが実現。

CS-タッチスイッチ

コンパクトで低価格
5mm間隔で並べても相互干渉なし

豊富なバリエーションと、オプションコンタクト。位置決めスイッチのベストセラー。

ボールプランジャスイッチ

φ4 世界最小級
ボールプランジャーにスイッチを内蔵

ボールプランジャによる割出しと、確認信号出力。部品点数の節減で、機械の小形化を実現。

ストッパボルトスイッチ

1台2役
ストッパーボルトにスイッチを内蔵

ストッパボルトによるワーク停止と、確認信号出力。部品点数の節減でコストダウンが可能。

ミニストッパスイッチ

φ8×8mm小型サイズ
ロボットの指先にも搭載可能

ロボットハンドのチャック確認や、ワークの着座確認など、限られた取付スペースに直接埋め込み、機械の小形化が可能。

スプリングプランジャスイッチ

1台2役
スプリングプランジャにスイッチを内蔵

スプリングプランジャによるワーク跳ね出しと、確認信号出力。
部品点数の節減で、機械の小形化とコストダウンが可能。

低接触力スイッチ

0.1Nの低接触力

半導体やセラミックなどの傷つきやすいワークや、変形しやすいワークの検出に最適。

耐熱形HTスイッチ

最大200℃ の高温環境で使用可能

耐熱素材で作られたタッチスイッチ。 金型や射出成形機など、高温環境下で使えるスイッチはHTシリーズだけ。

高真空度クラス対応形スイッチ

10-5Pa 高真空度に対応した低アウトガス

低アウトガス素材で作られたスイッチ。アンプ付きセンサよりも低コスト。 真空チャンバーや半導体製造装置内のウェハーやマスク検出に多数採用。

無線式タッチスイッチ

ワークの着座を無線で確認

配線が困難な、五軸加工機やパレットチェンジャー、ロータリーテーブルでの、加工ワークの精密着座をワイヤレス方式でで実現。

タッチスイッチ製品比較表

シリーズ名 外径 全長 繰返し精度 接触力 当て方 使用温度範囲 真空度対応 価格帯
高精度MT-タッチスイッチ 8~14mm 38~84mm 0.5μm 1N~1.5N 直進・偏角 0~80℃ × ¥8000~
超小形高精度PT-タッチスイッチ 5mm 18~25mm 1~3μm 0.5~0.8N 直進 0~80℃ × ¥4500~
CS-タッチスイッチ 5~12mm 15~66mm 3~5μm 1N~1.5N 直進・偏角 〜80℃ × ¥2800~¥9100
ボールプランジャスイッチ 4~6mm 12~32mm 10μm 1N~8N 直進・偏角・摺動 〜80℃ × ¥2600~
高真空度クラス対応形スイッチ 5~16mm 18~47mm 3~10μm 0.5N~1.5N 直進・偏角・摺動 0~120℃ ¥17000~
耐熱形スイッチ 6~10mm 19~47mm 10μm 1N~13N 直進・偏角・摺動 0~200℃ × ¥13000~¥14000
ストッパボルトスイッチ 6~10mm 51~75mm 10μm 2N~4N 直進 0~80℃ × ¥2300~¥3400
ミニストッパスイッチ 8~10mm 8~19mm 10μm 0.8N~1N 直進・偏角 0~80℃ × ¥2000~¥3200
スプリングプランジャスイッチ 6~10mm 40mm 10μm 最大11N 直進 0~80℃ × ¥2600~¥2900
低接触力スイッチ 10mm 30mm 10μm 0.1N 直進 0~80℃ × ¥2500~¥2700
工作機械用 ワイヤレス着座スイッチ カスタマイズ(お問い合わせください)

アプリケーション

半導体検査テーブルの原点出し

半導体検査テーブルの原点出し

XY軸テーブルの熱変位を、ミクロン単位で補正

ディスペンサーのノズル高さ検出

ディスペンサーのノズル高さ検出

卓上ロボットのZ軸を、ミクロン単位で補正

薄い板金の2枚取り防止

薄い板金の2枚取り防止

接触式変位センサの1/10の価格で、0.5mm厚の板金の2枚取りを検知

ブレーキパッドの開閉確認

ブレーキパッドの開閉確認

応差がないので、0.5mm以下の微小動作を安定して検出

パルスモーターの駆動原点出し

パルスモーターの駆動原点出し

駆動部の原点出しで、サーボモータ並みの性能を発揮

印刷機械ドラムのズレ検知

印刷機械ドラムのズレ検知

CMYK各ドラムのズレを、ミクロン単位で安定して検出

タッチスイッチの特長とメリット

繰返し精度が高い
生産効率、品質管理の向上

繰返し精度が高い生産効率、品質管理の向上

応差が無い
ワークの微小動作が検知可能

応差が無いワークの微小動作が検知可能

悪環境下に強い
検出体の材質や形状、温度などの外部環境の影響を受けずに安定検知

悪環境下に強い検出体の材質や形状、温度などの外部環境の影響を受けずに安定検知

相互干渉が無い
狭ピッチで使用可能

相互干渉が無い狭ピッチで使用可能

安定検出の為の、仲介アクチュエータが製作不要に
機械・装置の小型化、コストダウンを実現

安定検出の為の、仲介アクチュエータが製作不要に機械・装置の小型化、コストダウンを実現
