耐熱形スイッチ

HTシリーズ

200℃ 高温環境でも使える耐熱タッチスイッチ

200℃ 高温環境でも使えるメトロール独自のタッチスイッチ。
金型や射出成形機など、高温環境下での位置決めや開閉確認に多数採用。
耐熱用の部品、高温用接着剤、耐熱ケーブルの特別設計で開発。

  • 国内生産
  • 高耐久性
  • コストダウン
  • 高精度
  • 超小型
  • 耐熱仕様

選ばれる理由

最高使用温度200℃

最高使用温度200℃

耐熱部品だけで製造した、耐熱専用のタッチスイッチ。
200℃ 高温環境で長期間の使用可能です。
金型や射出成形機など、高温環境下での位置決めや開閉確認に続々と採用。
耐熱用の部品、高温用接着剤、耐熱ケーブルの特別設計で開発しました。

【位置決めタッチスイッチ】アプリケーション紹介

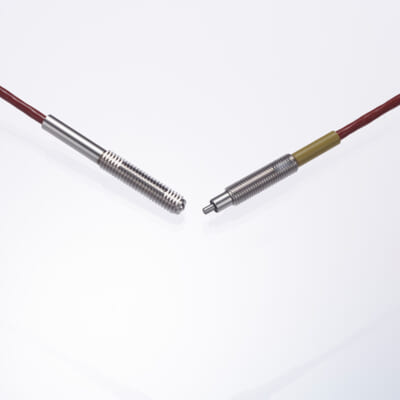

機種ラインナップ

偏角当り可 ボールコンタクトタイプ

型番 動作形態 繰返し精度 外形 全体の動き IP規格・保護構造 LED 価格 ダウンロード

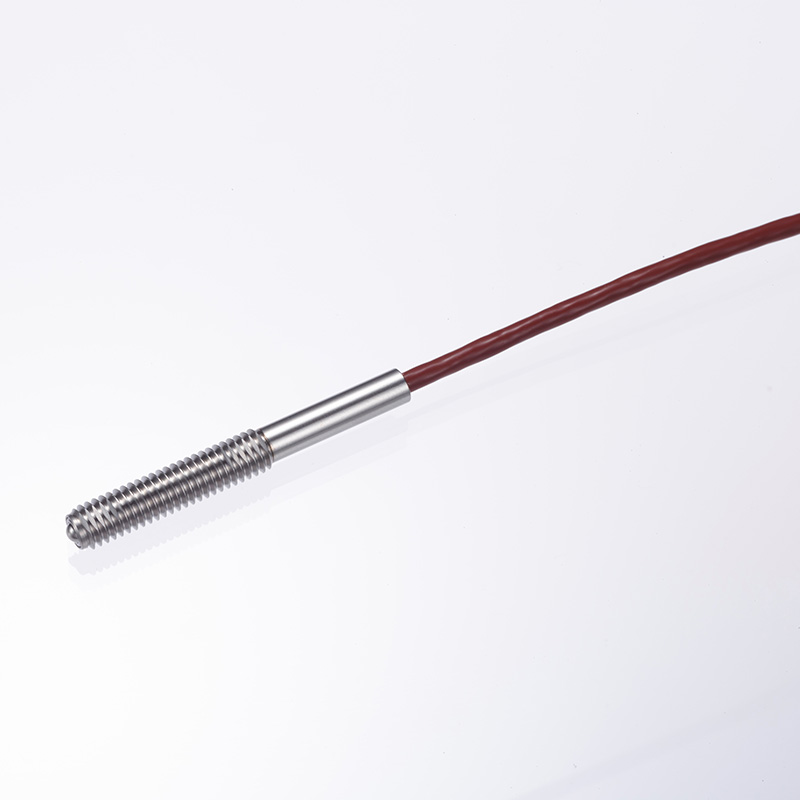

HT-BP060A HT-BP060A A:NO 10μm M6(並目) 0.8mm IP40 無し ¥13,100

直進当り用

型番 動作形態 繰返し精度 外形 全体の動き IP規格・保護構造 LED 価格 ダウンロード

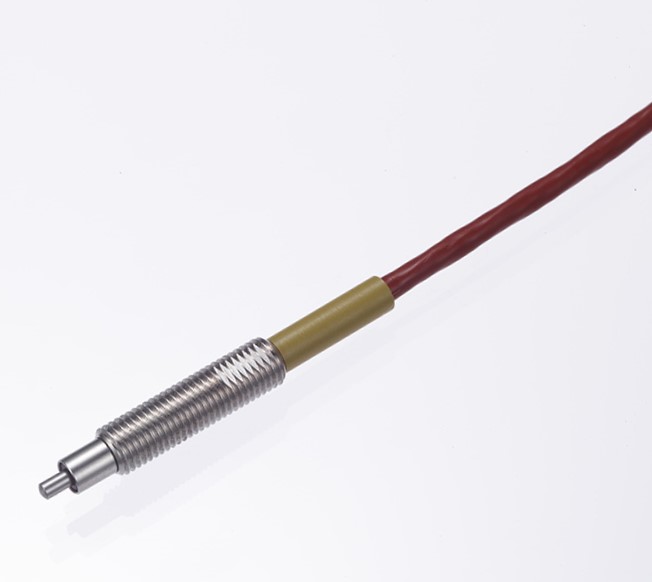

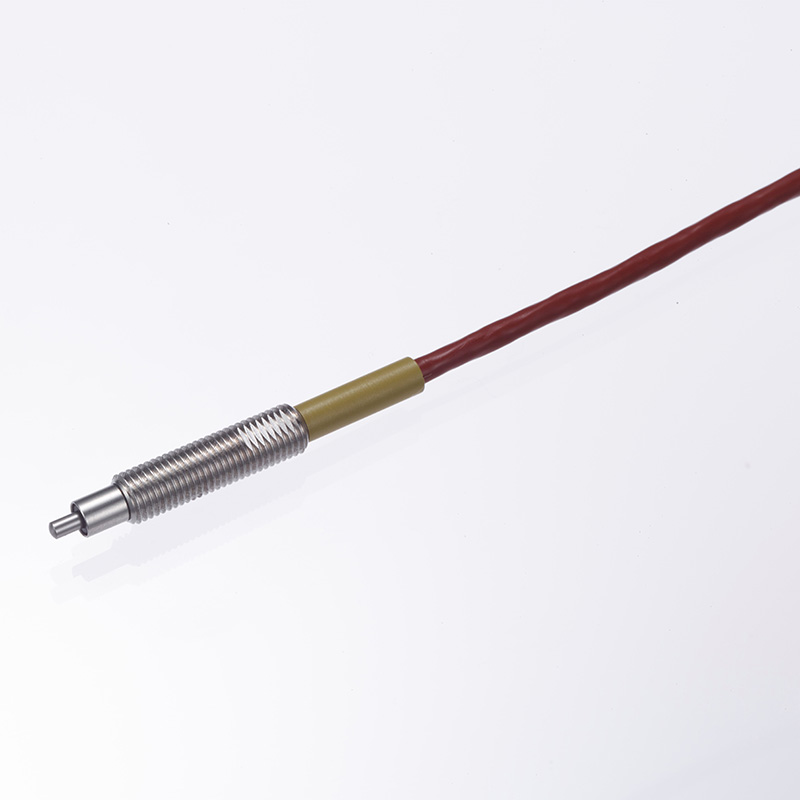

HT-CS067A HT-CS067A A:NO 10μm M6×0.75 2.8mm IP65 無し ¥14,300
HT-STM82A HT-STM82A A:NO 10μm M10×0.75 0.3mm IP67 無し ¥14,100

主な仕様

繰返し精度  10μm(レンジ)
接触力  1N~13N
外径 6~10mm
全長 19~47mm
当て方  直進 /偏角 /摺動
ストローク※全体の動き  0.3~2.8mm
保護構造  IP40 / IP67
使用温度範囲 0~200℃
接点構造 接点形
動作形態 A : NO
応差  0
接点精度寿命 300万回
コンタクト材質 SUS HRC
ケース材質 SUS303
ケーブル 長さ2m 耐熱性 2芯φ2.8 AWG24相当 引張り強度30N 曲げ半径R28
温度ドリフト 0(アンプがない為電子部品に伴う温度ドリフトがありません)
振動 10~55Hz複振幅1.5 X、Y、Z各方向
衝撃 300㎨ X、Y、Z各方向
接点定格 DC5V~DC2 4 V 定常電流 1 0 mA以下 突入電流 20mA以下
注意事項 ※ 操作速度10mm/min以下での使用は避けてください。

利用例

射出成形機

射出成形機

バブルゲートの開閉確認

樹脂成形金型

樹脂成形金型

エジェクターピンの戻り検出
