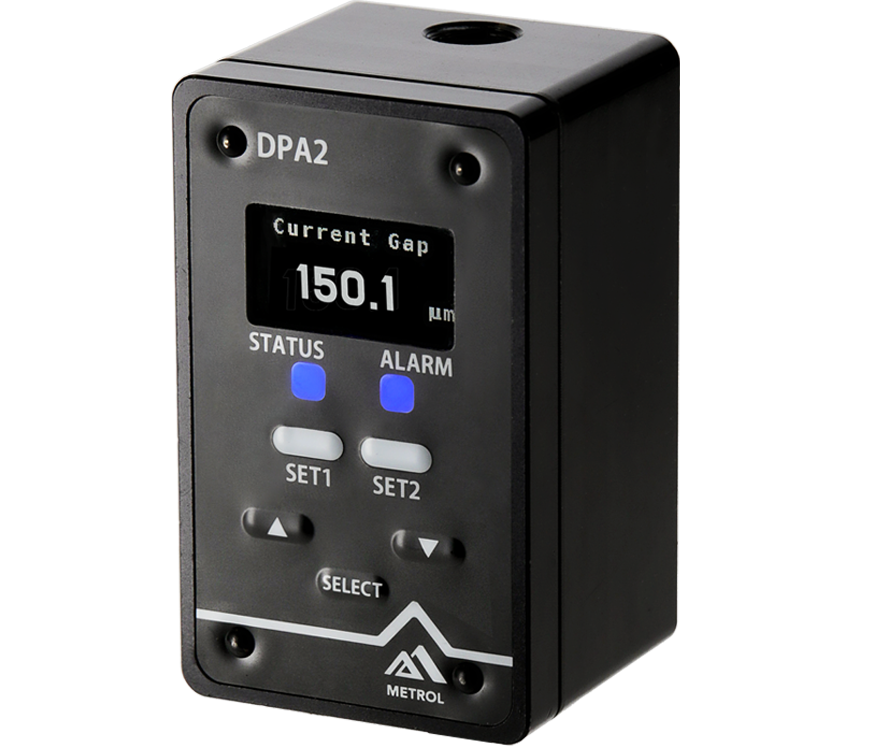

AIR GAP SENSOR エアマイクロセンサ

エアマイクロセンサDPAシリーズは、ワークと治具の「密着確認」が可能な空圧式の⾼精度センサです。
エアを使⽤できる環境下であれば、「有り無し確認」だけでなく繰返し精度±0.5μmで「密着確認(浮き)」も同時に確認することが可能。着座不良による加⼯不良や設備のダウンタイムの発生防止を実現します。

精密ワークのクランプ・半導体製造プロセス・搬送ラインなど自動化が進む加工プロセスで導入されています。通信規格「IO-Link」にも対応、情報の可視化を支援します。

エアマイクロセンサの役割

  • ワークと治具の高精度着座確認
  • 着座不良による加工不良と設備のダウンタイムの防止
  • NC研削盤の回転砥石の自動位置決め
  • ワークの内径計測

メトロールのエアマイクロセンサが選ばれる理由

選ばれる理由 01

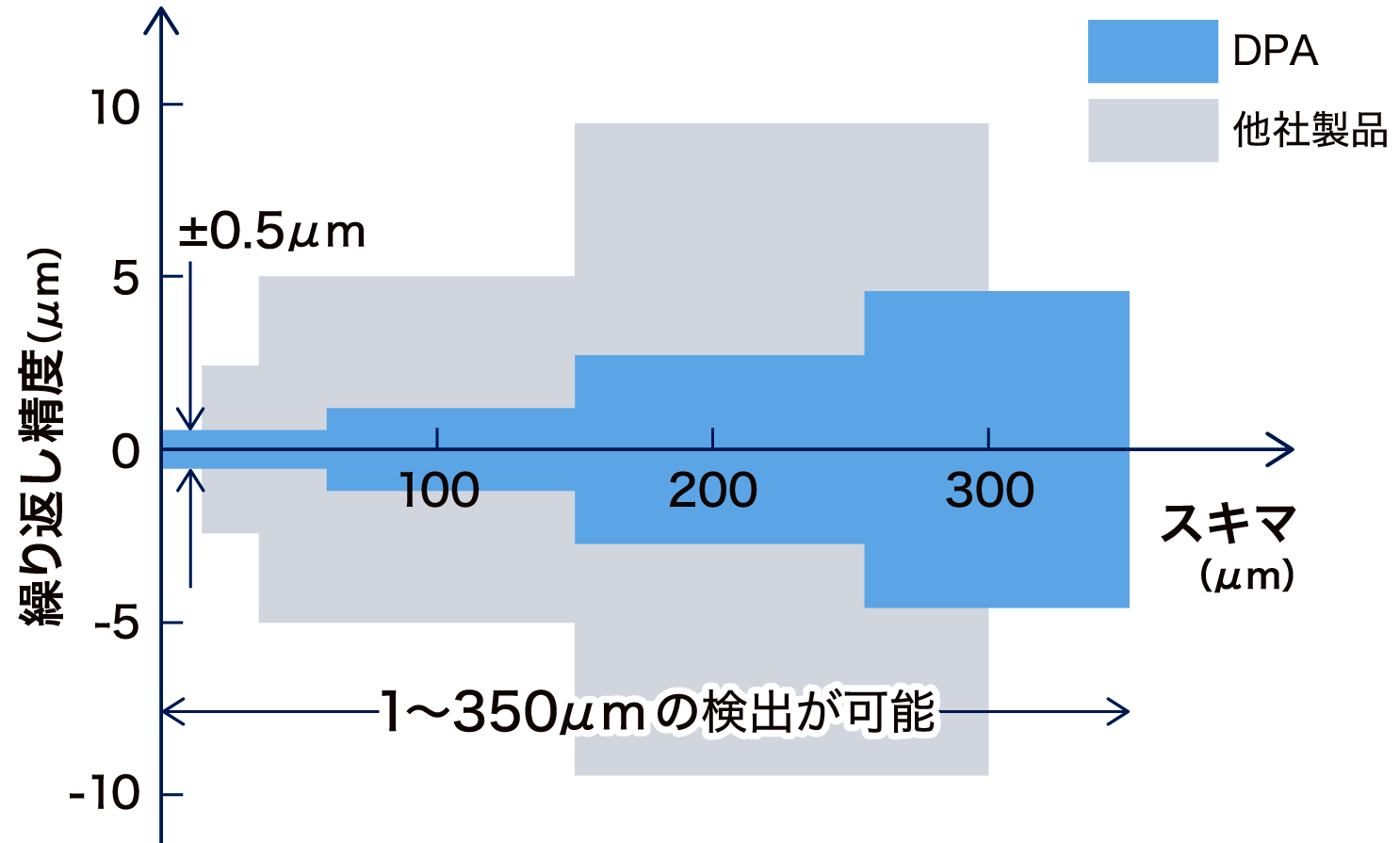

±0.5μmの高精度で20µm以下のスキマも確実に検出

±0.5μmの高精度で20µm以下のスキマも確実に検出

「現状のギャップセンサでは有り無しは見れるが浮きが検知できない」
「浮きが検知できず加工不良が起きる」
こうした課題が当社には寄せられています。 エアマイクロセンサは切粉による数ミクロンの「浮き」を検出できるため、自動車向けのブレーキパーツやHDDなどの高い加工精度が求められる加工ラインの着座確認センサとして採用されています。

選ばれる理由 02

誰でも簡単にしきい値の設定が可能。シンプルな操作性

誰でも簡単にしきい値の設定が可能。
シンプルな操作性

センサの判定基準となる「しきい値」の設定は、ボタンワンプッシュで行うことができます。使い方を覚えるのに複雑なマニュアルを読みこんだり作業者へのトレーニングは必要ありません。

選ばれる理由 03

さまざまなアプリケーションで使用可能な汎用性

さまざまなアプリケーションで使用可能な汎用性

エアマイクロセンサの用途は「密着確認」だけではありません。 「NC研削盤の回転砥石の位置合わせ自動化※」や「ワークの内径計測の効率化」などセンサの高精度を応用した様々なアプリケーションがあります。
※2020年度 NEDOの採択を受け、 ㈱岡本工作機械製作所との共同研究を行っています。

選ばれる理由 04

耐クーラント性能IP67保護規格

耐クーラント性能IP67保護規格

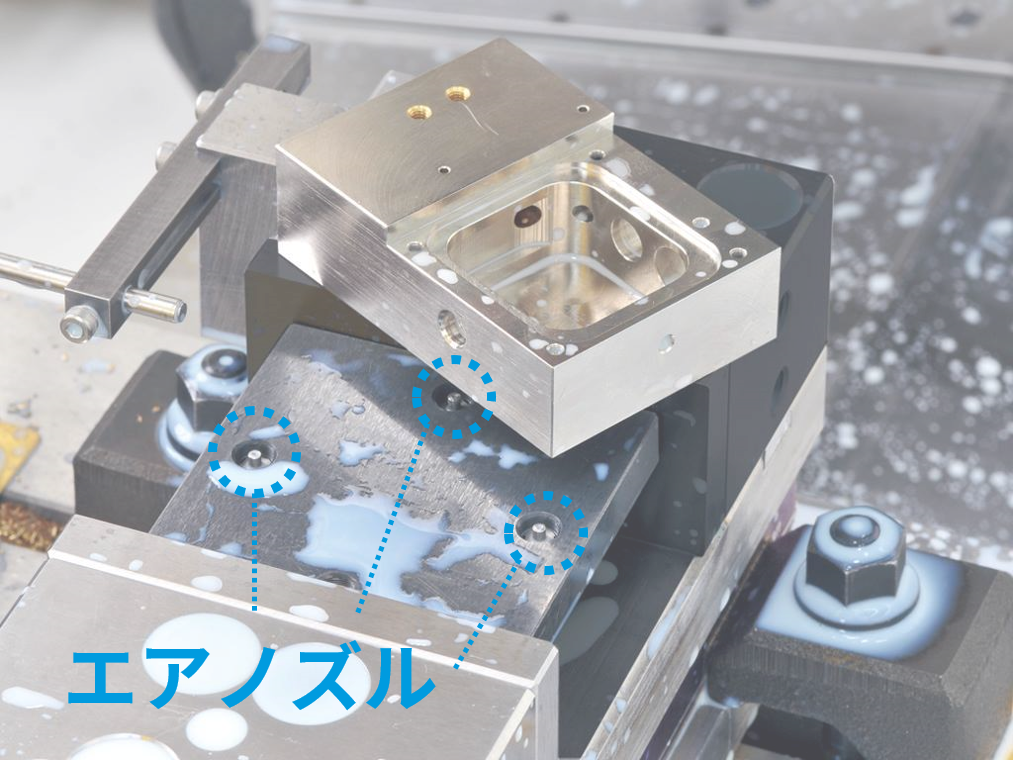

エアマイクロセンサは保護等級IP67で、クーラントが飛散する工作機械の機内での設置が可能です。
エアノズルまでのエア配管を短縮でき、応答速度が早くなり生産性が向上します。

選ばれる理由 05

通信規格「IO-Link」に対応

世界共通 通信規格「IO-Link」に対応

通信規格「IO-Link」対応機種ではPLCやネットワークへセンサ内部のデータを送受信が可能になりました。予知保全やイーサネットを通じて遠隔でセンサを制御が可能になり、不測の事態でも原因の特定やダウンタイムの防止に効果を発揮します。
※対応機種: LK-DPAシリーズ

エアマイクロセンサのラインナップ一覧

型番 検出距離 しきい値 購入 ダウンロード

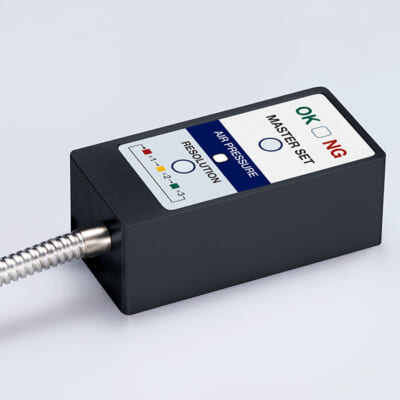

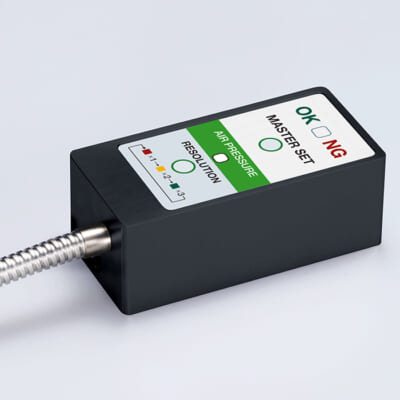

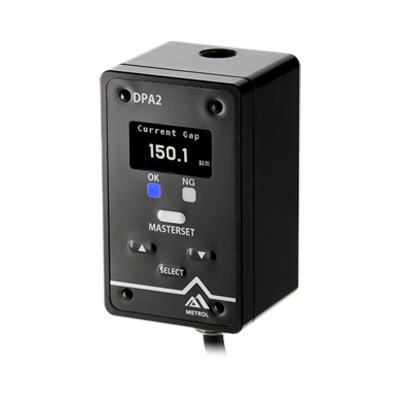

DPA-SR1

DPA-SR1

1〜100um 1点設定式 VONAで買う

DPA-LR1

DPA-LR1

80~350μm 1点設定式 VONAで買う

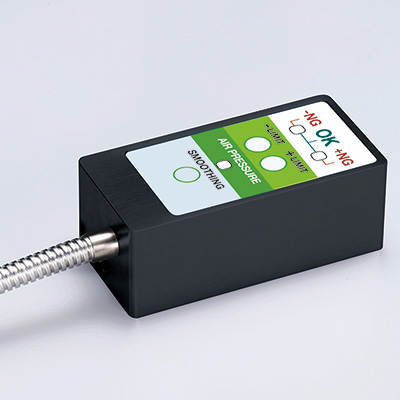

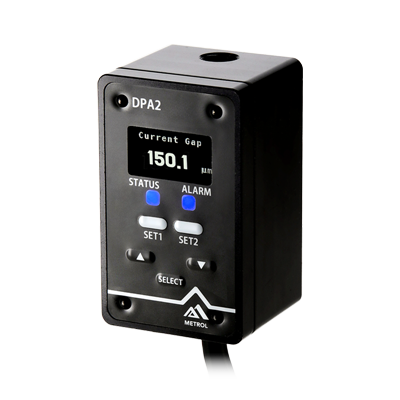

DPA-SR2

DPA-SR2

1〜100um 2点設定式
(-NG/OK/+NGの3クラス判別)

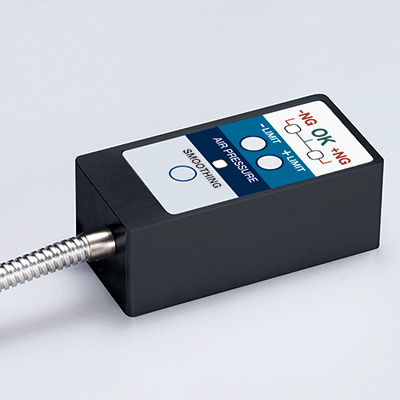

DPA-LR2

DPA-LR2

80~350μm 2点設定式
(-NG/OK/+NGの3クラス判別)

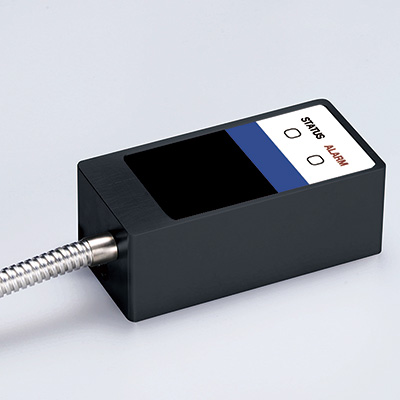

DPA-PLR2B

DPA-PLR2B

80~350μm 3点設定型

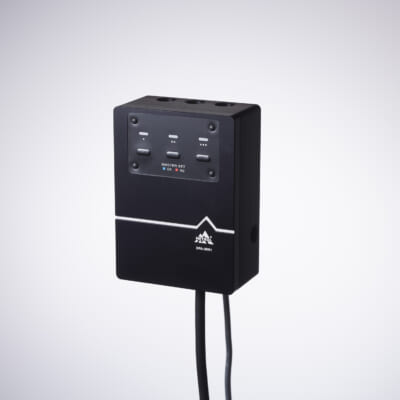

DPA-3SR1

DPA-3SR1

1〜100um 1点設定形×3

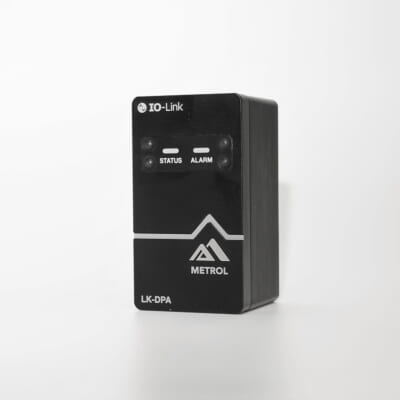

LK-DPA

LK-DPA

1〜100um 8点設定型
IO-Link対応

他社のエアセンサ/ギャップセンサとの比較

メトロールの
エアマイクロセンサ
他社製
エアセンサ/ギャップセンサ
繰返し精度 ±0.5μm〜 × ±20μm〜
ワークの「精密着座確認」が実現
信号点のバラツキが 小さいので、
切粉の噛み込みによる、ワークの浮き上がりを確実に検知。
許容公差内で精密着座の確認を行い、
加工不良品の発生を防止します。
ワークの「有り無し確認」程度
信号点のバラツキが 大きい為、
ワークの有り無し程度しか検知できない。
切粉の噛み込みによる、ワークの浮き上がり、
ワークと治具の精密着座確認はできない。
検出可能範囲 1〜350μm × 40〜250μm
保護構造 IP67
(クーラントが飛び散る悪環境下にも、適応します)
IP66
(クーラントが飛び散る悪環境下には、不向きです)
応答時間 約0.8秒(エア配管1.5mにて)
センサ本体の機内設置により、エア配管を短縮できます
× IP66
約5秒(エア配管12mにて)
センサ本体の機外設置により、エア配管が長くなります
しきい値・スキマの数値表示 × 表示不可(ON/OFF信号のみ)* 表示可能

導入事例

ワークの精密着座確認で、CNC 工作機械の加工不良品の発生をストップ

ワークの精密着座確認で、
CNC 工作機械の加工不良品の発生をストップ

~ 株式会社デンソー様の「エアマイクロセンサ」採用事例 ~
