エアマイクロセンサ[DPA-3SR1シリーズ]

[1点設定形×3]エアマイクロセンサ DPA-3SR1シリーズ

1台で「DPA-SR1」3台分の機能を実現

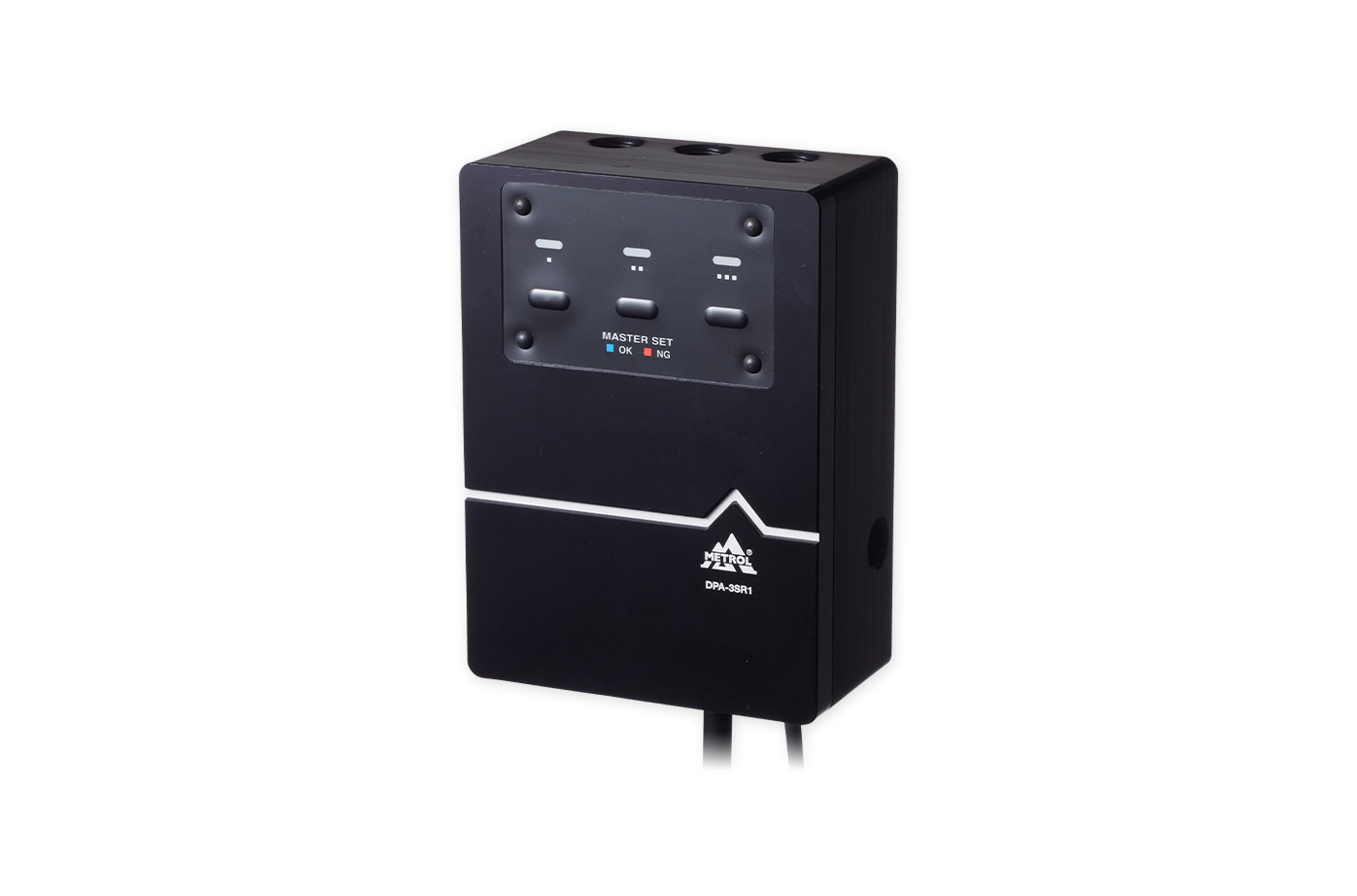

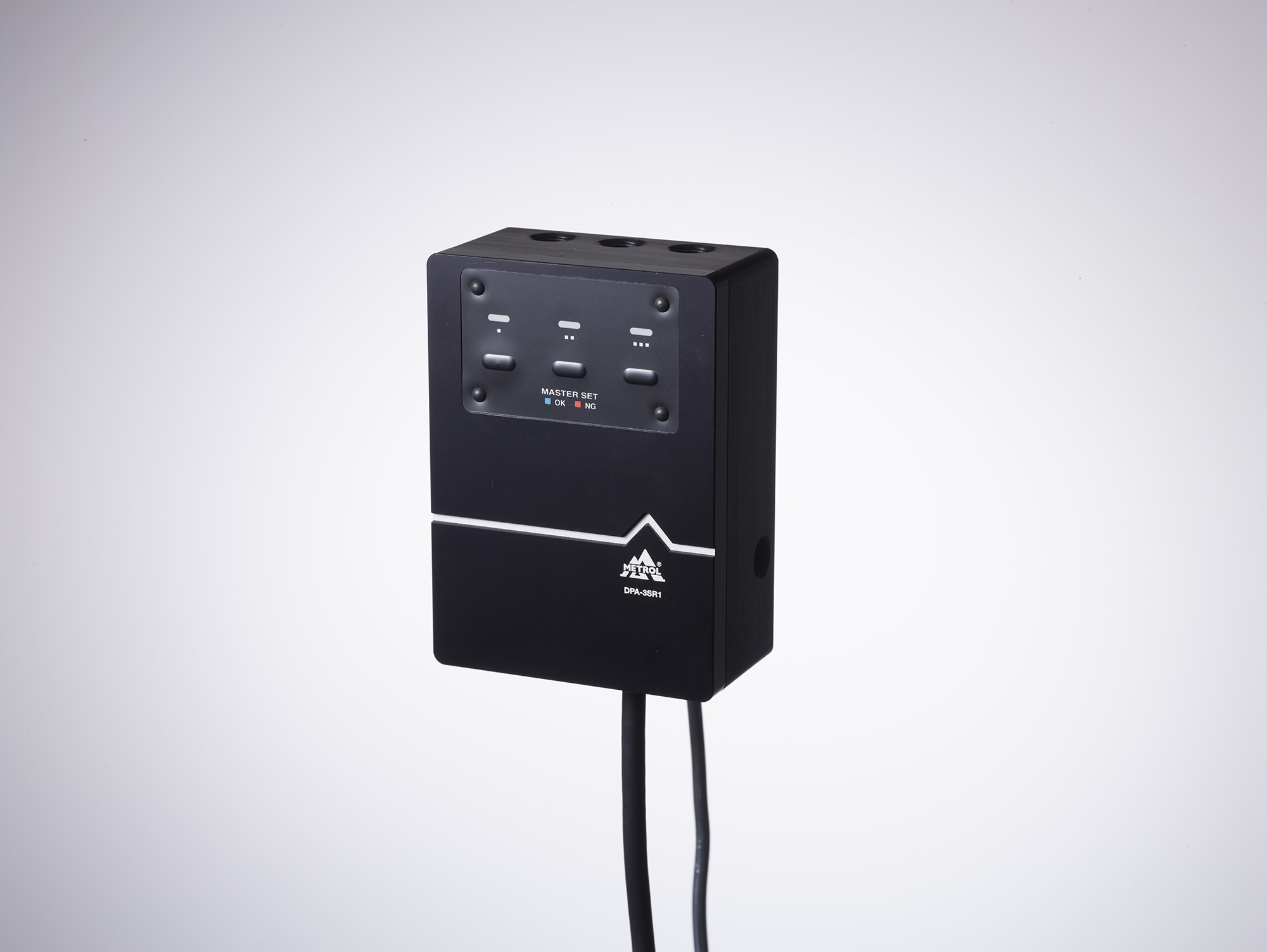

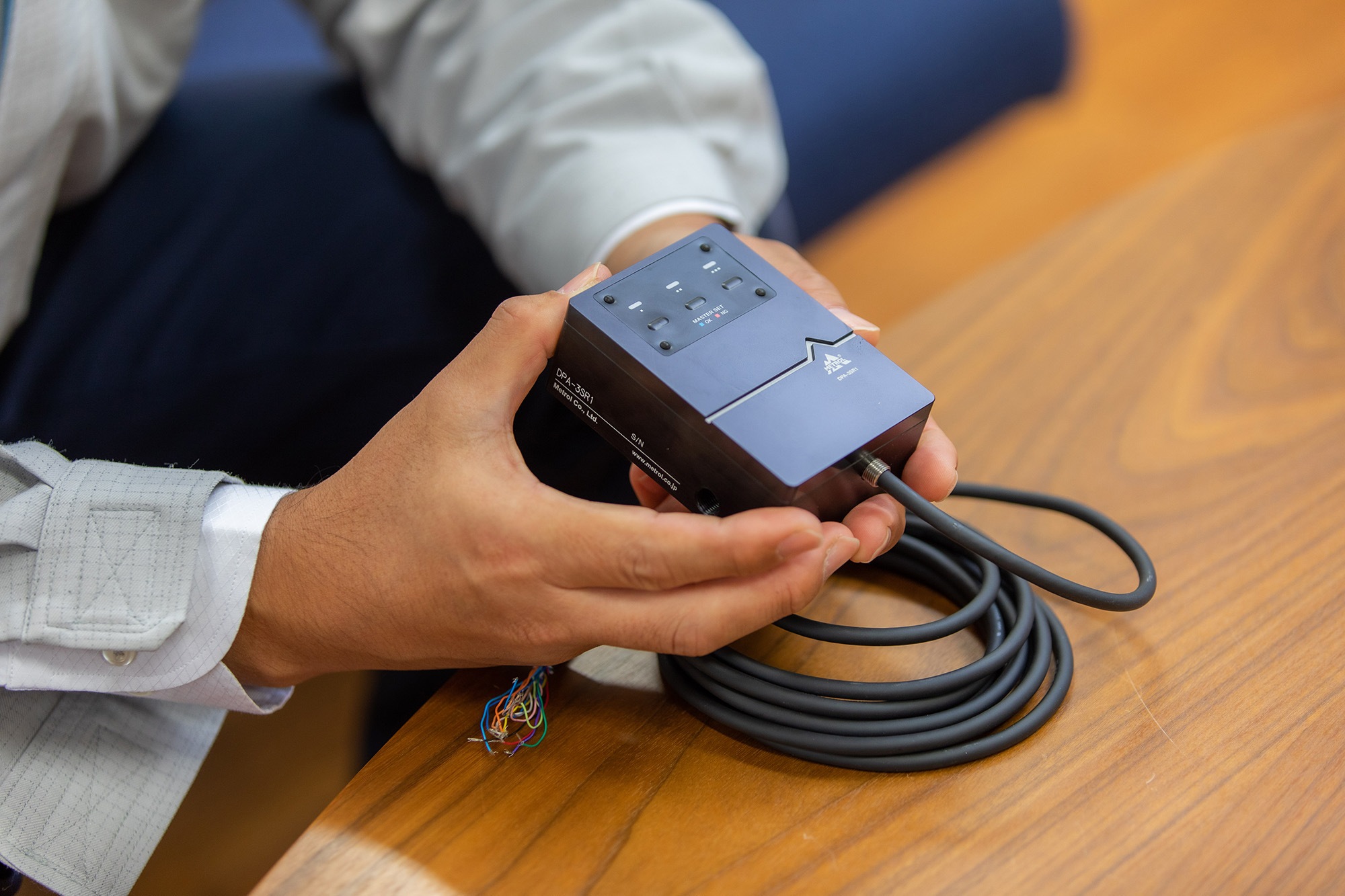

DPA-SR1 の3台分の機能が1台に集約された、コンパクトエアマイクロセンサで、工作機械の省スペース、省配管、省配線によるコストダウンが実現します。 DPA-SR1の図

主な課題

  • 工作機械で何個も着座センサが必要だが、スペースがない。
  • 大型のワークの着座確認で、分岐をしたいがセンサの数は増やしたくない。
  • ワークを3点で検知して平行度を確認したい。

特長

繰り返し精度±0.5μmで誤検知を防止

従来のギャップスイッチでは検知できない『20μm以下の隙間』も、±0.5μmの繰り返し精度により確実に検知します。
従来は見れなかった微小な「浮き」を見逃しません。

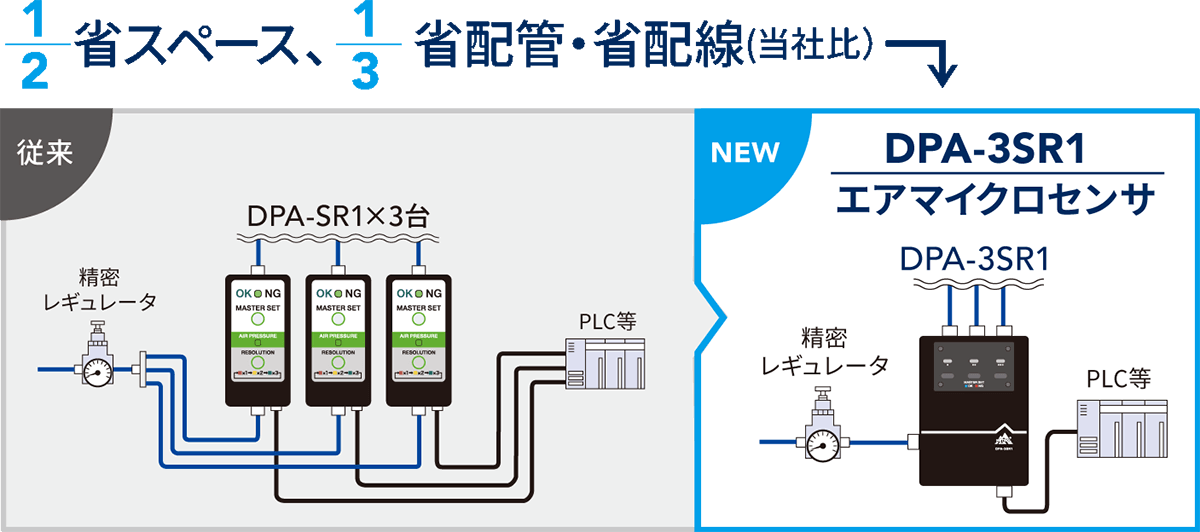

省スペース、省配管、省配線によるコストダウンが実現

±0.5µm繰り返し精度はそのままにたった1台で3ヶ所の精密着座確認が可能です。

  • 工作機械で何個も着座センサが必応な場合1つのエアマイクロセンサで完結します。
  • ワークを3点のしきい値で検知することで、ワークの平行度を確認できます。

加工サイクルタイムの短縮を実現

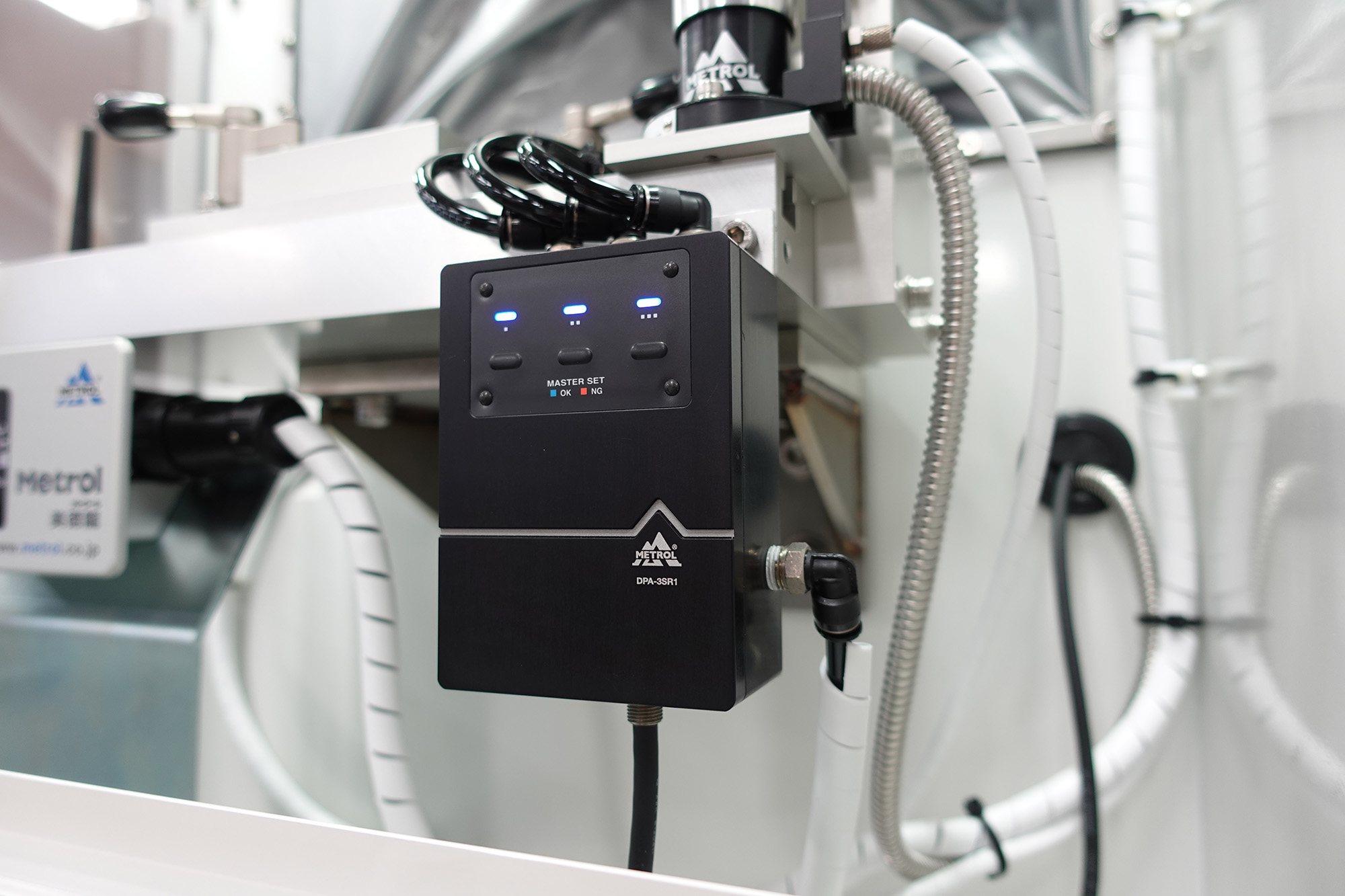

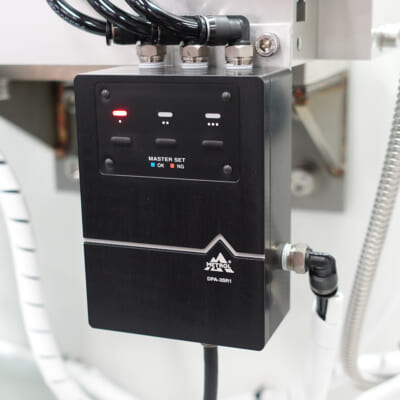

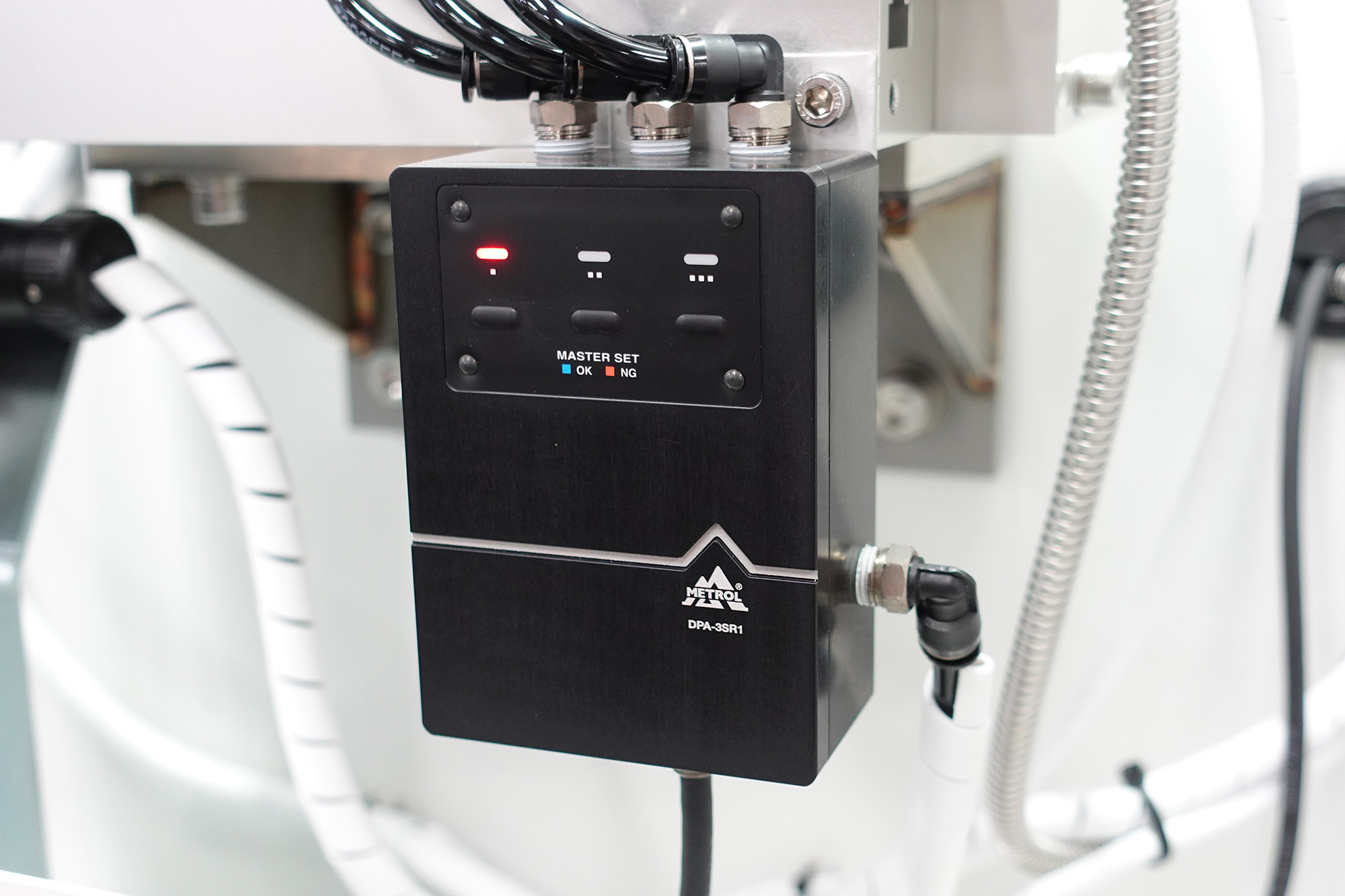

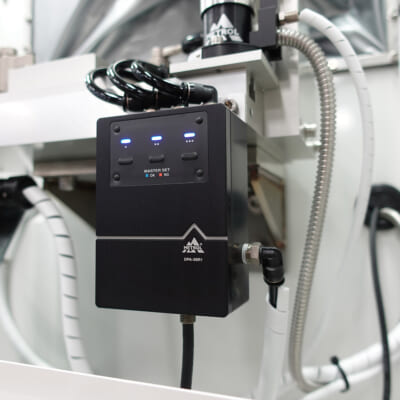

水やクーラント、粉塵に強い保護等級IP67。センサ本体を機内設置可能なため、エアの配管を短くできます。
配管長の短縮により信号の応答性が向上、量産ラインでの加工サイクルタイムの短縮に貢献します。
悪環境下で使用されることを前提とし、クーラントの浸水試験、工作機械での過酷な耐久試験を実施しています。

簡単な操作性

「しきい値の設定」はワンプッシュで完了します。
着座面とワークの間にマスタワークもしくはシムを挟み、マスターセットボタンを押すだけでセット完了。
どなたでも簡単に設定できるため、作業者ごとの設定値のバラつきが起こりません。

供給エア自己診断機能

供給圧力が、仕様範囲外になると供給圧力アラームが出ます。圧力不足、設定後からの圧力の変動、圧力過剰を知らせます。

エアマイクロセンサの判別方法

エアマイクロセンサの判別方法

主な仕様

代表形式名 DPA-3SR1
形状/形式/用途 ワーク着座/密着確認
マスタ値設定可能点数 1点×3
マスタ値設定方法 マスターセットボタン、
マスタセット入力1、
マスタセット入力2にて設定可
※電源を落としても設定したしきい値は、保存されます
繰返し精度保証範囲
(推奨エアノズル使用時)
1~100μm
繰返し精度  ±0.5μm (マスタ値:1~60μm)
±1μm (マスタ値:60~100μm)
※供給圧力変化±1%以内のとき
IP規格・保護構造  IP67
動作形態 NO(常時開)
使用流体 乾燥空気(5μmフィルタ使用)
供給圧力範囲 150~200kPa
消費流量 27ℓ/min(max)
接続口径 Rc1/8
推奨配管:SUP ポート φ6×φ4 チューブ
推奨配管:OUT ポート φ4×φ2.5 チューブ、
φ6×φ4 チューブ
※付属のリーケージユニットの接続チューブ外形はφ6です。外形φ4のチューブを接続する場合、貴社にて変換継手をご準備ください。
応答時間 取扱説明書参照
入力仕様 フォトカプラ入力:極性あり
DC24V±10%
出力仕様 フォトカプラ出力:極性あり無電圧出力
(コレクタ・エミッタフローティング)
定格電圧:DC24V ±10%まで
定格電流:20mA
残電圧1.5V以下(15mA時)
ケーブル詳細 標準長さ3m 耐油性16芯φ5.5 AWG28相当
電気的応答速度 10ms、20ms、80ms
(スムージング設定モードで設定可能)
LEDランプ 取扱説明書参照
付属品 リーケージユニット3個・埋め栓1個
使用温度範囲 0℃~60℃(結露ないこと)
