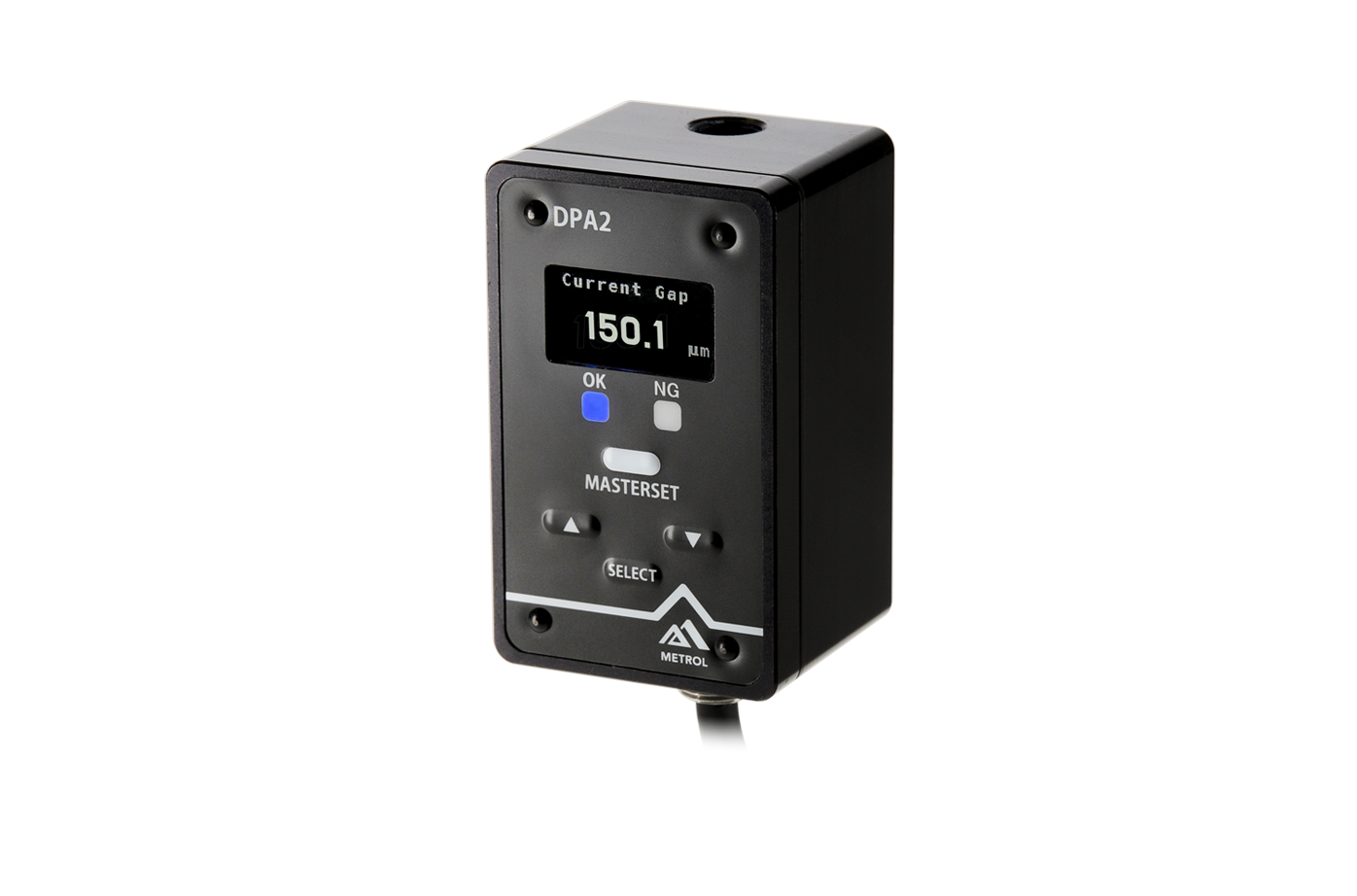

空圧式デジタル着座スイッチ[DPA2-SR1/LR1シリーズ]

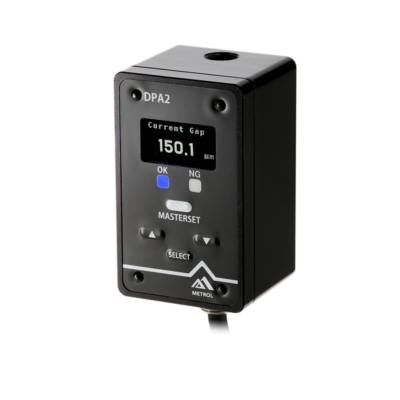

[1点設定型]エアマイクロセンサ DPA2-SR1/LR1シリーズ

シリーズ初の数値表示モデル新登場。
切粉による加工不良品の発生を確実に防止

シリーズ最高の繰返し精度±0.2μm、分解能0.1μmを実現。切粉によるワークの着座不良を高精度に検知し、加工不良品の発生を防止します。

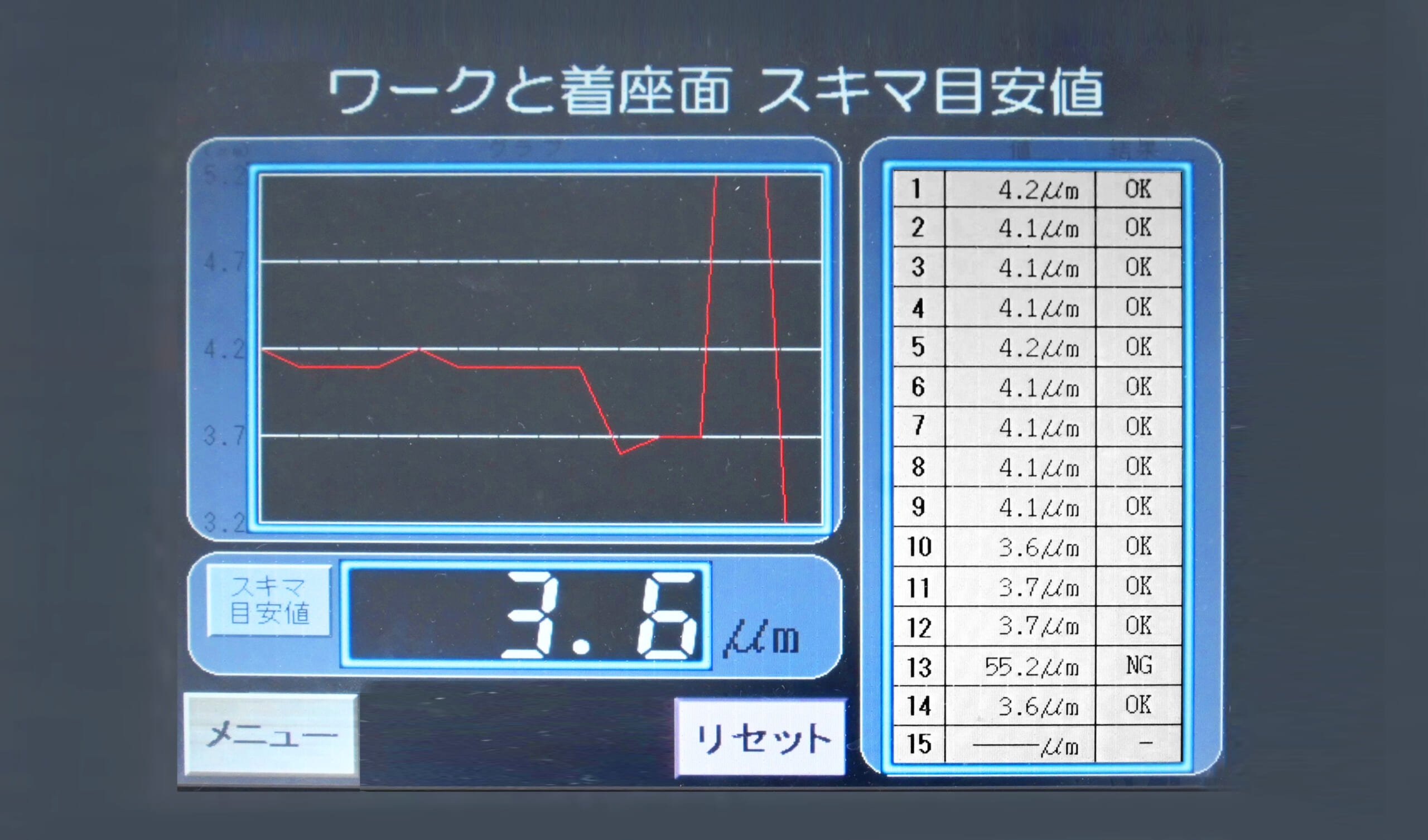

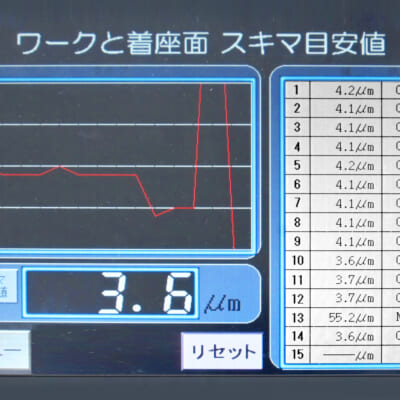

治具とワークのスキマ目安値を数値で表示できるほか、RS-232Cによるデータ出力にも対応。生産工程の常時監視、予知保全、トレーサビリティ強化を支援します。

特長

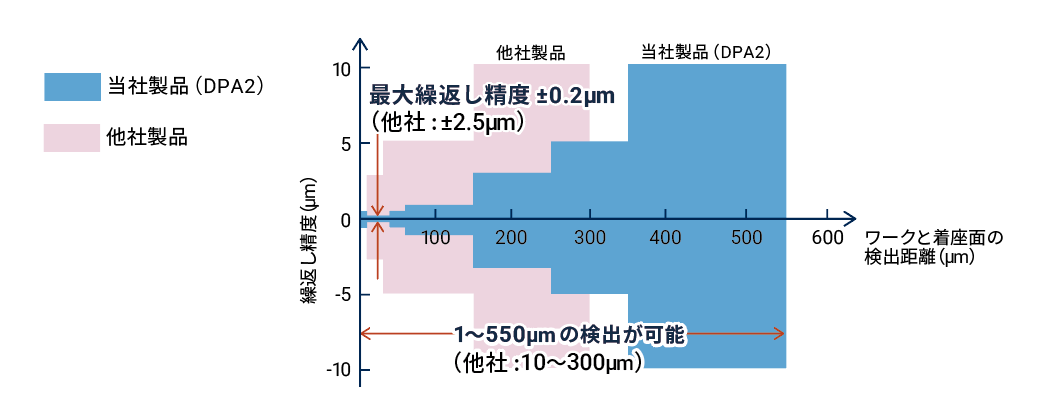

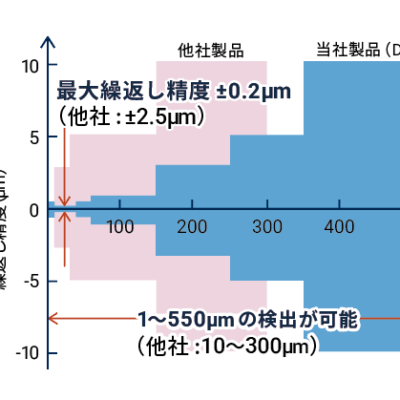

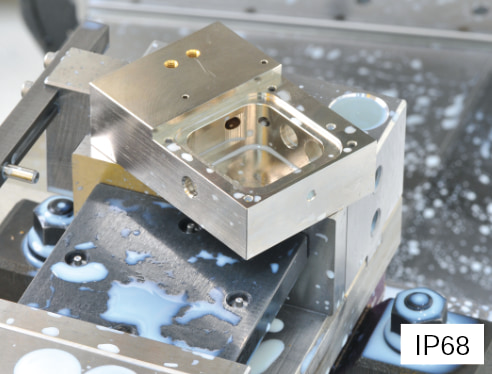

繰返し精度±0.2μm。切粉による加工不良品の発生を確実に防止

従来のギャップスイッチでは検知できなかった『10μm以下の隙間』も、最大繰返し精度±0.2μmで高精度に検知。切粉によるワークの着座不良を確実に捉え、加工不良品の発生防止に貢献します。

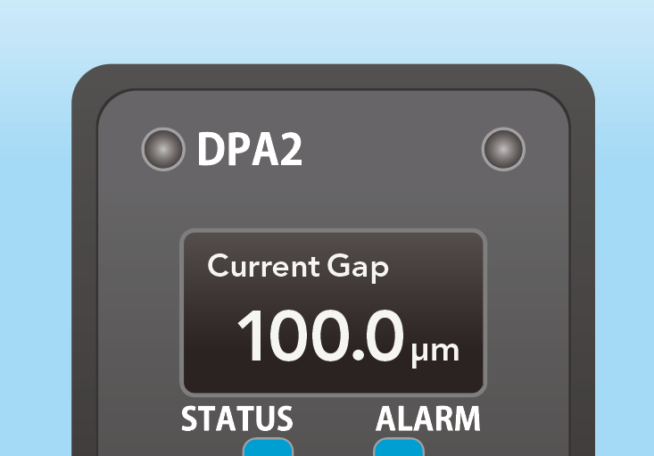

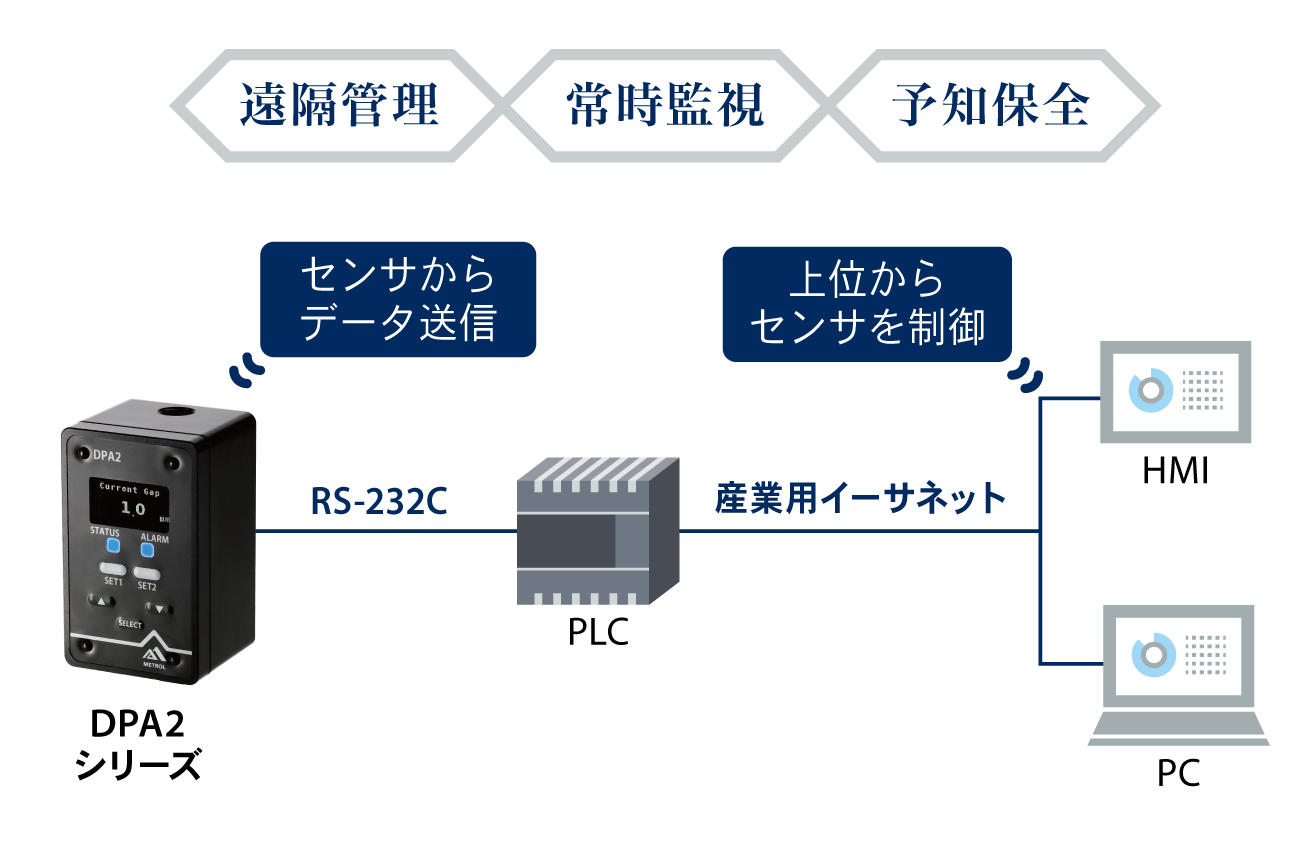

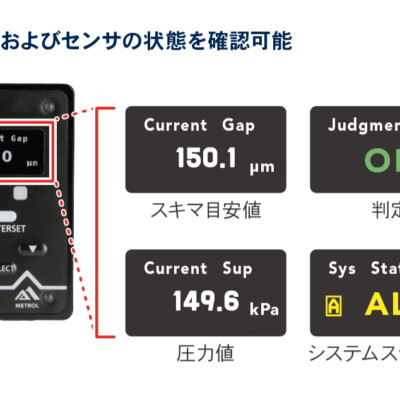

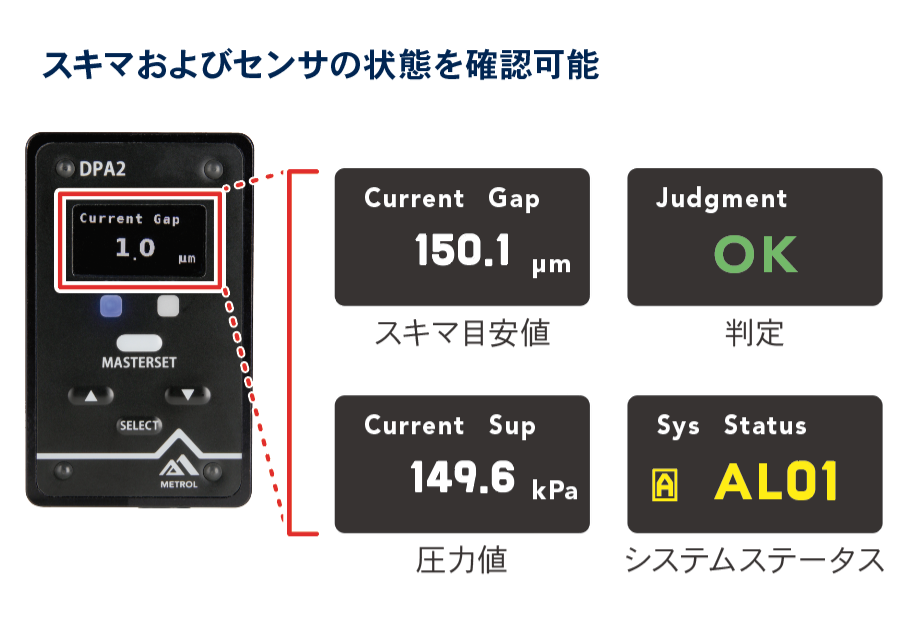

0.1μmの分解能。RS-232Cで測定データを簡単出力

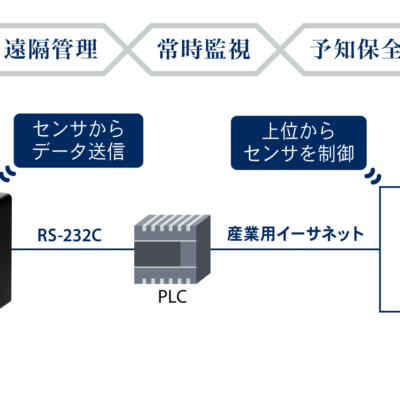

スキマ目安値を0.1μm単位で数値表示でき、RS-232CでPLCやパソコンへ簡単に出力可能。履歴管理やトレーサビリティ強化、予知保全に役立ちます。

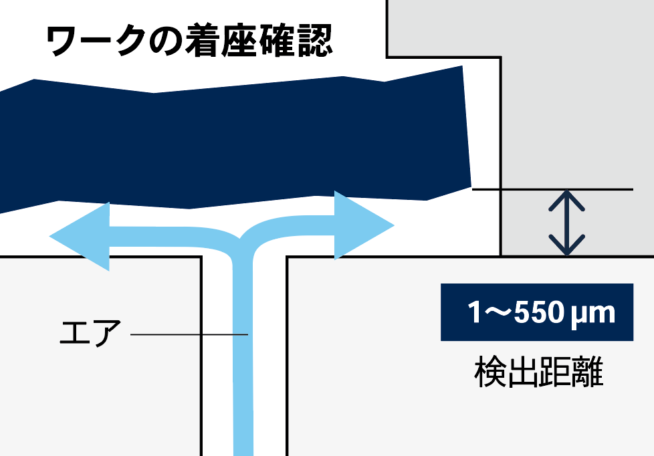

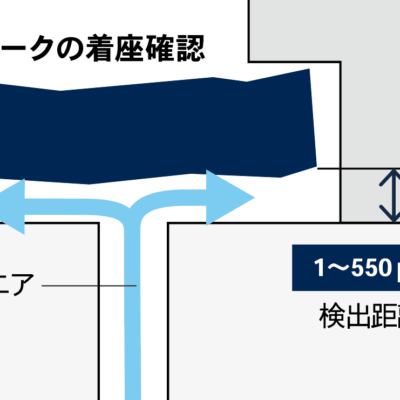

粗いワークでも検出可能

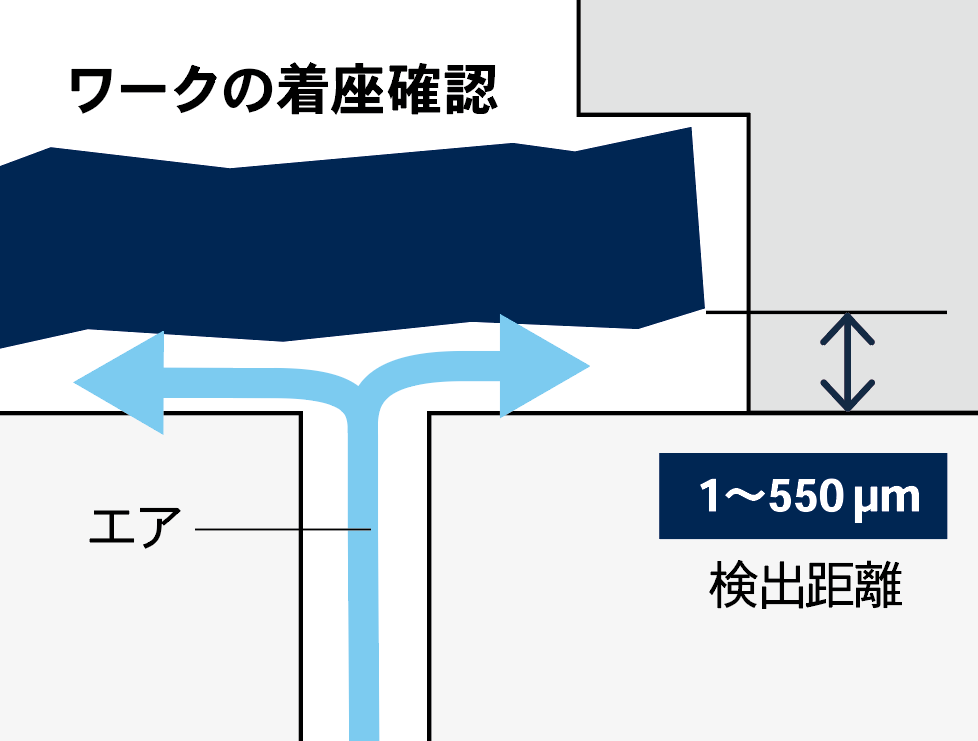

ワークと着座面のスキマを最大550μmまで検出可能。広い検出レンジにより、表面が粗いワークでも安定した検出がしやすく、用途の幅が広がります。

代表形式名	DPA2-SR1	DPA2-LR1
形状／形式／用途	ワーク着座・密着確認	ワーク着座・密着確認
マスタ値設定可能点数	1点
マスタ値設定方法	マスタセットボタンまたはRS-232Cによるコマンドから設定可
繰返し精度保証範囲（推奨エアノズル使用時）	1～100μｍ	80～550μｍ
繰返し精度	±0.5μm (マスタ値：1～10μm) ±0.2μm (マスタ値：10～40μm) ±0.5μm (マスタ値：40～60μm) ±1μm (マスタ値：60～100μm) ※供給圧力変化±1％以内のとき	±1μm (マスタ値：80～150μm) ±3μm (マスタ値：150～250μm) ±5μm (マスタ値：250～350μm) ±10μm (マスタ値：350～550μm) ※供給圧力変化±1％以内のとき
IP規格・保護構造	IP68（防水条件: 水深2 mに30分間浸漬しても有害な影響がないこと）
動作形態	取扱説明書参照
使用流体	乾燥空気
供給圧力範囲	0.15～0.20MPa
消費流量	9ℓ/min (max)	17ℓ/min (max)
接続口径	Rc1/8
推奨配管径:SUP ポート	φ6×φ4 チューブ
推奨配管径:OUT ポート	φ6×φ4 チューブ
応答時間	取扱説明書参照
電源電圧	DC 24 V±10%
消費電流	80 mA (max)
出力仕様	フォトMOSリレー出力（DC）
通信仕様	RS-232C 準拠(3線式: TXD、RXD、GND)
ケーブル詳細	標準長さ：3m / 耐油性 / 芯数：7 / 直径：φ5.5 / AWG26相当
LED表示	取扱説明書参照
付属品	リーケージユニット1個	なし
使用温度範囲	0℃～60℃（結露なきこと）
