ミニストッパスイッチ

STMシリーズ

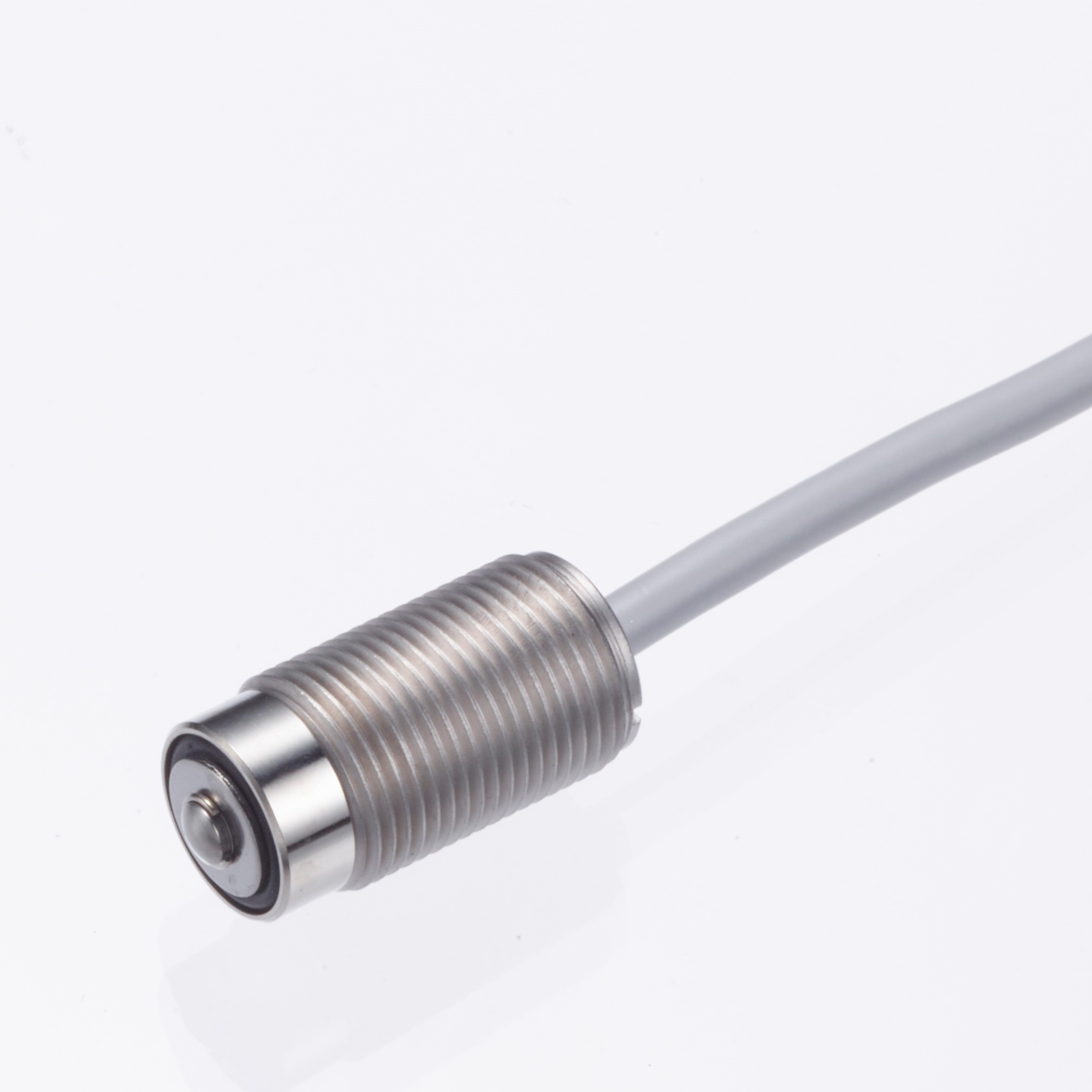

焼き入れストッパ面を持つ超小型タッチスイッチ。

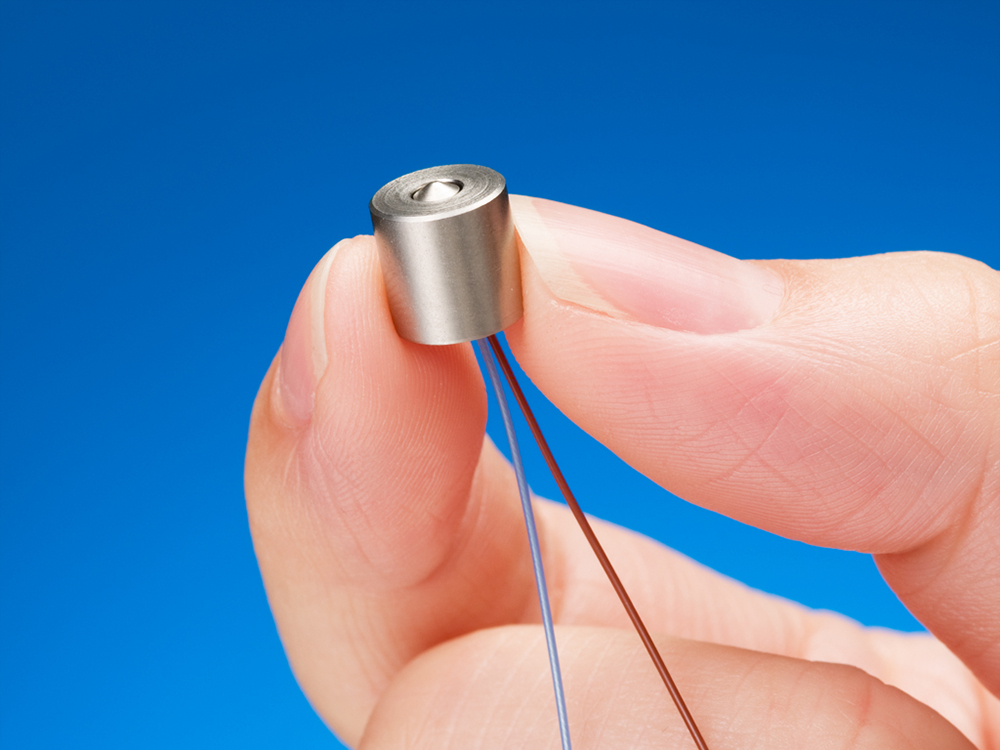

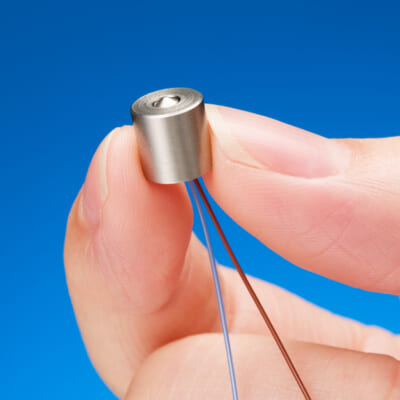

最小でφ8、L寸8mmの小型サイズ。狭い取付スペースに埋め込むことで機械の小型化が実現されます。ロボットの指先にも取り付け可能です。

  • 国内生産
  • 高耐久性
  • ロングセラー
  • コストダウン
  • 高精度
  • 超小型

選ばれる理由

小型ストッパー型タッチスイッチ

小型ストッパー型タッチスイッチ

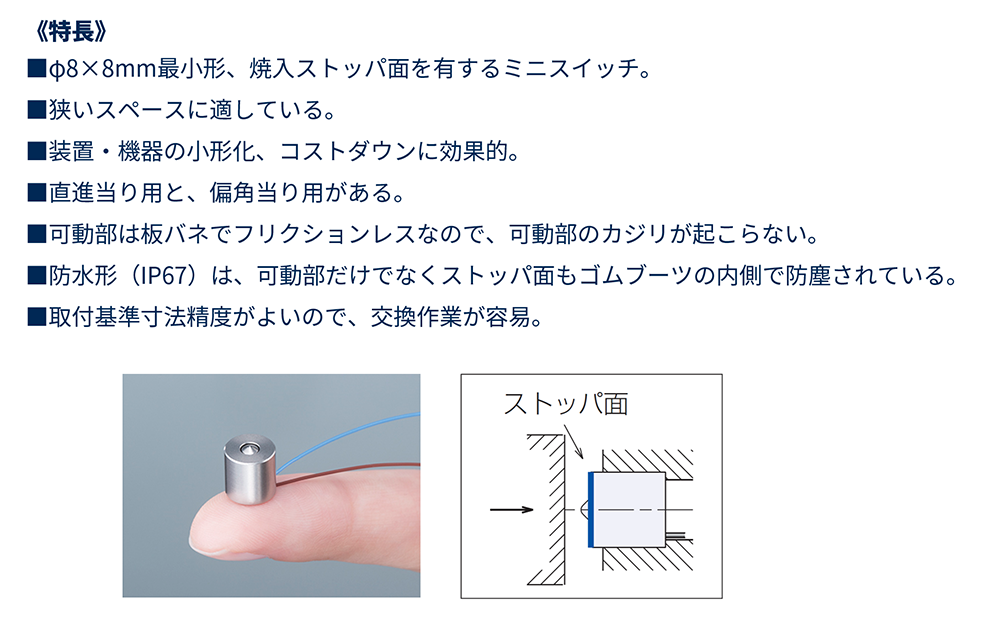

ロボットハンドのチャック確認や、ワークの着座確認など、限られた取付スペースに直接埋め込み、機械の小形化が実現。

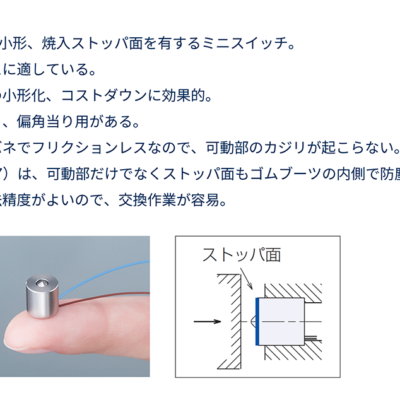

焼入ストッパ面を有するミニスイッチ。

耐衝撃、耐水、耐油で様々な用途に使用可能

耐衝撃、耐水、耐油で様々な用途に使用可能

スイッチの端面を焼き入れしているので、衝突にも耐久性がありストッパとして使えます。
油や水を使用するような環境でも使える保護等級IP67モデルもあります。

使用条件に合わせた豊富なラインナップ

使用条件に合わせた豊富なラインナップ

ロングタイプ、ショートタイプから、スライド当てが可能なボールコンタクトタイプなど
使用条件に合わせて豊富なラインナップのご用意があります。

カスタマイズ可能なオプション

カスタマイズ可能なオプション

・LEDの追加

【位置決めタッチスイッチ】アプリケーション紹介

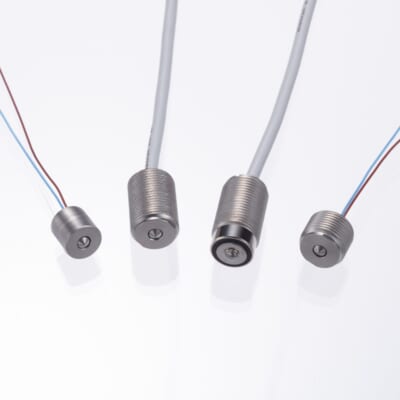

機種ラインナップ

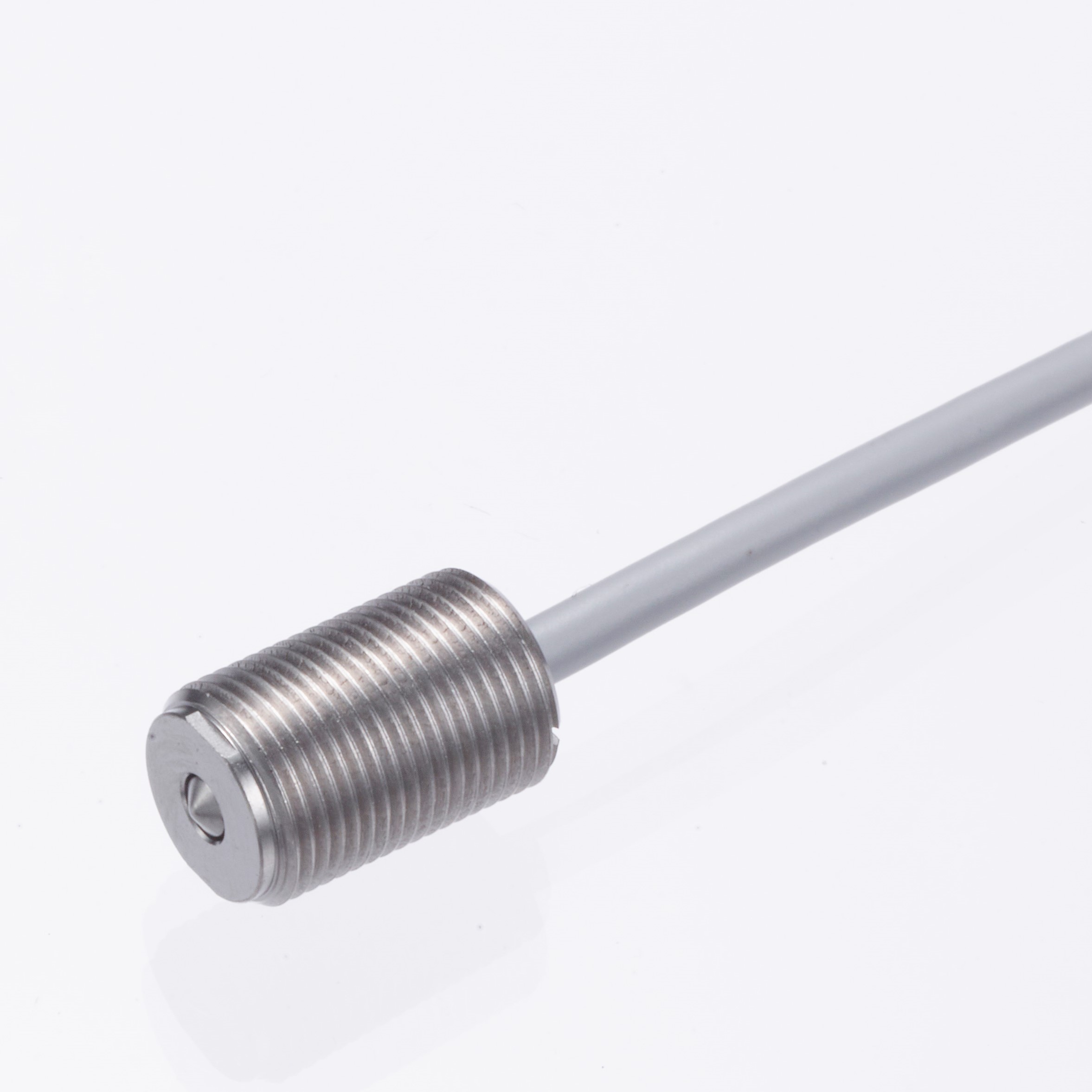

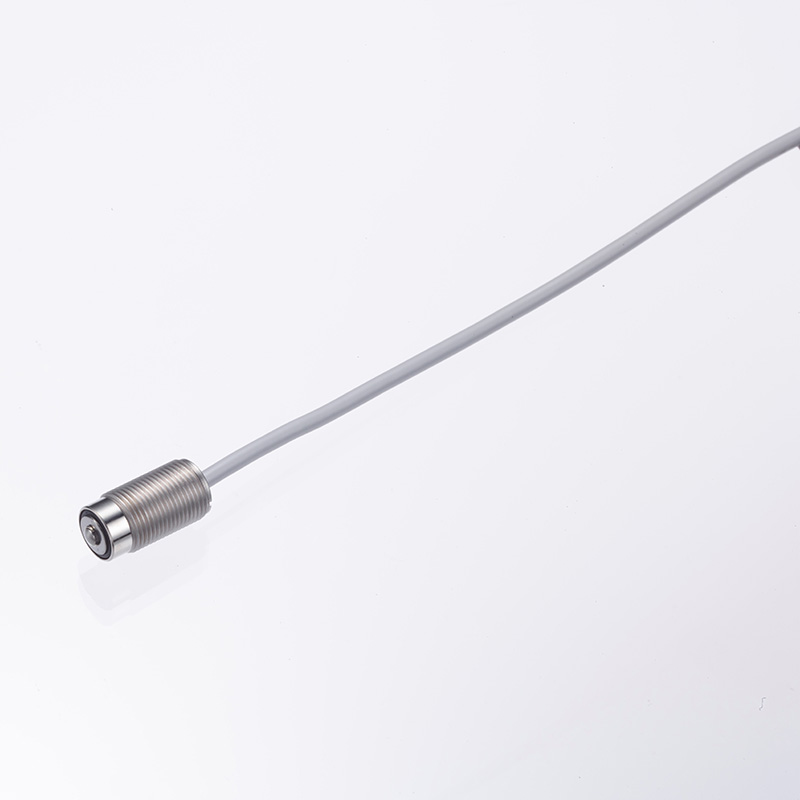

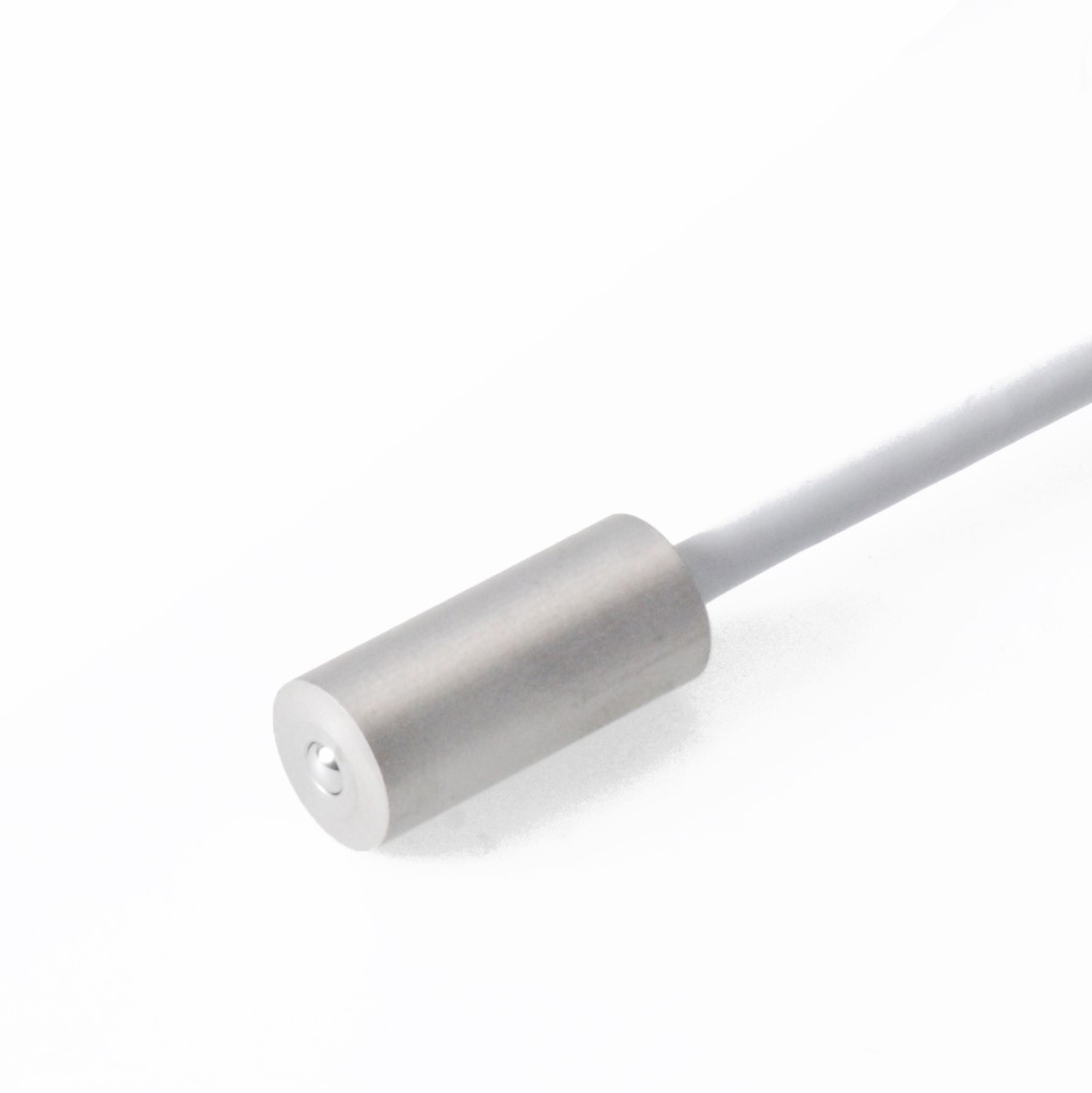

長型 キャブタイヤケーブルタイプ

型番 動作形態 繰返し精度 外形 全体の動き IP規格・保護構造 LED 価格 ダウンロード
STM12A STM12A A:NO 10μm φ8 0.5mm IP44 無し ¥2,180 VONAで買う
STM12A-L A:NO 10μm φ8 0.5mm IP44 付き ¥2,480 VONAで買う

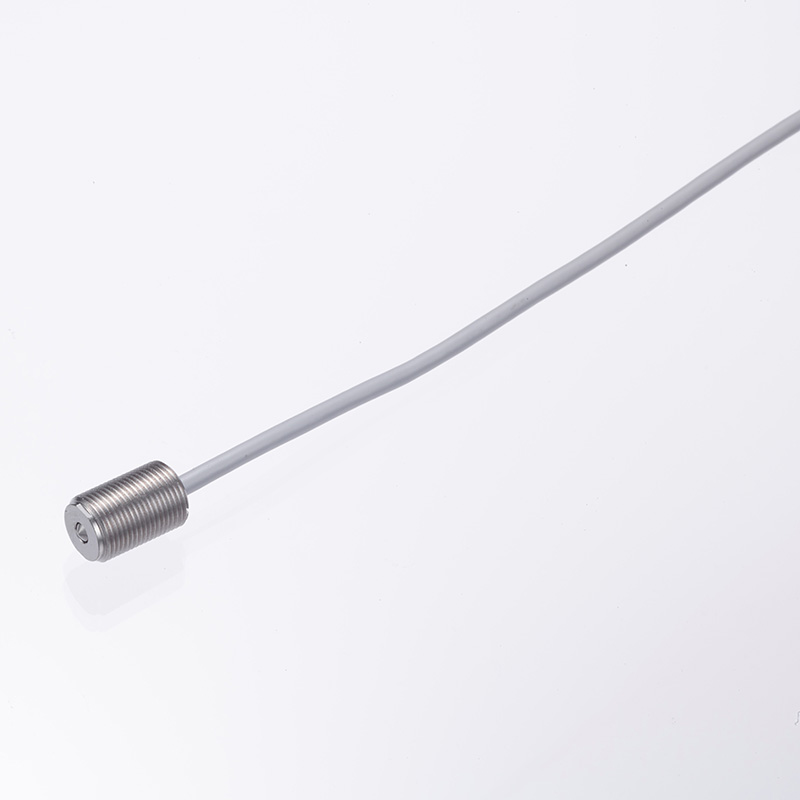

STM32A STM32A A:NO 10μm M10×0.75 0.5mm IP44 無し ¥2,440 VONAで買う
STM32A-L A:NO 10μm M10×0.75 0.5mm IP44 付き ¥2,740 VONAで買う

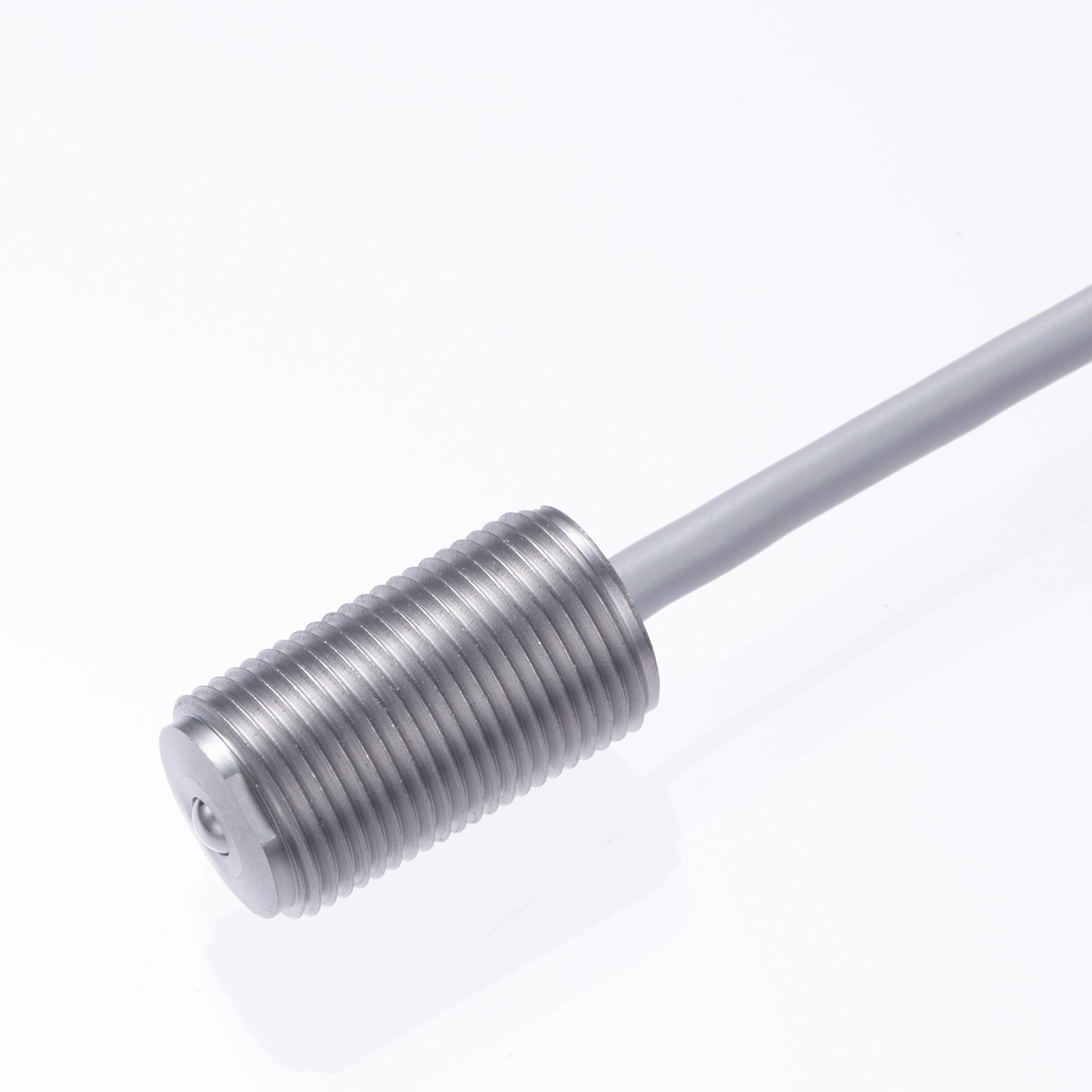

STM36A STM36A A:NO 10μm M10×0.75 0.5mm IP44 無し ¥2,590 VONAで買う
STM36A-L A:NO 10μm M10×0.75 0.5mm IP44 付き ¥2,890 VONAで買う

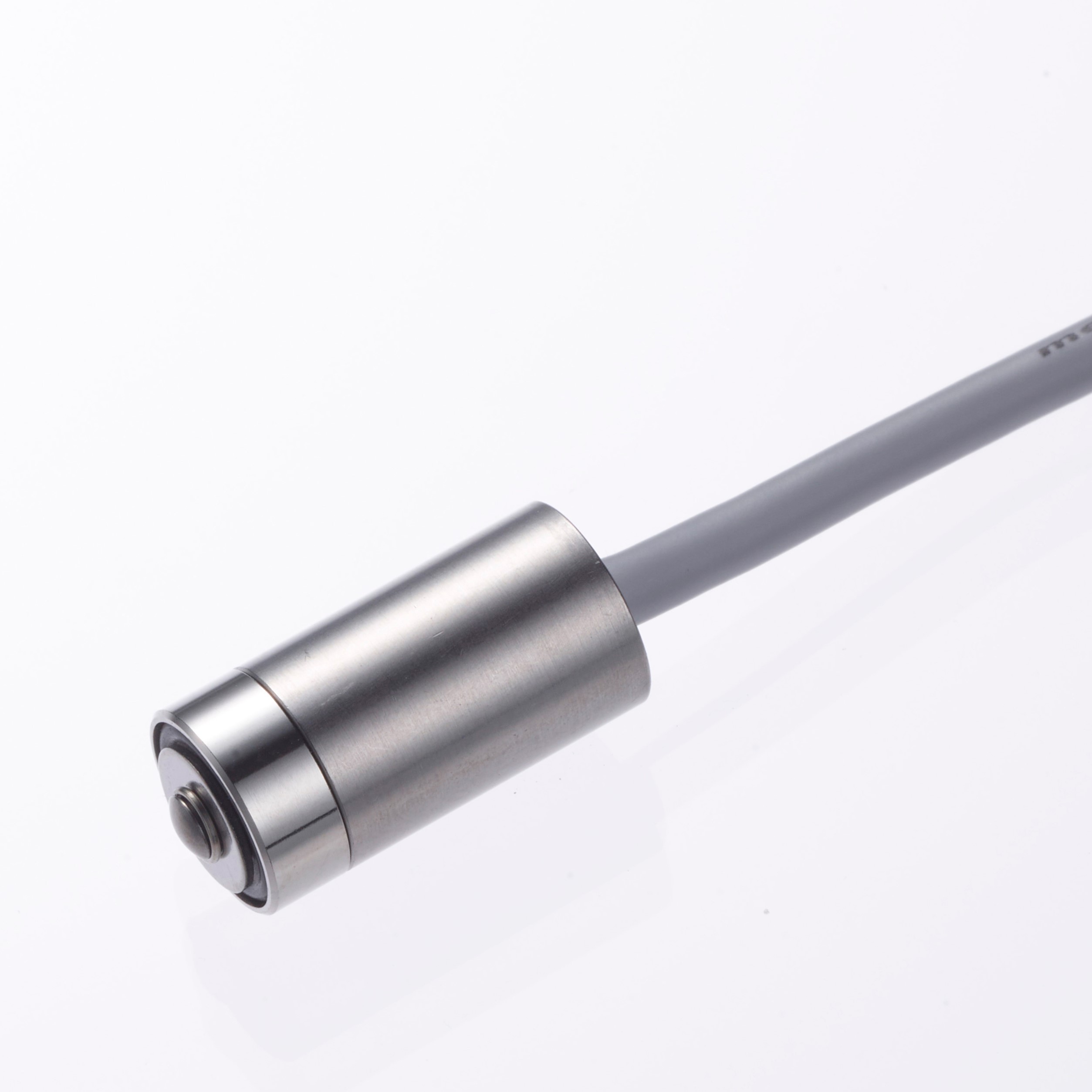

STM62A STM62A A:NO 10μm φ9 0.3mm IP67 無し ¥2,650 VONAで買う
STM62A-L A:NO 10μm φ9 0.3mm IP67 付き ¥2,950 VONAで買う
STM82A STM82A A:NO 10μm M10×0.75 0.3mm IP67 無し ¥2,920 VONAで買う
STM82A-L A:NO 10μm M10×0.75 0.3mm IP67 付き ¥3,220 VONAで買う
STMB12A STMB12A A:NO 10μm φ8 0.5mm IP44 無し ¥2,330 VONAで買う
STMB12A-L A:NO 10μm φ8 0.5mm IP44 付き ¥2,630 VONAで買う

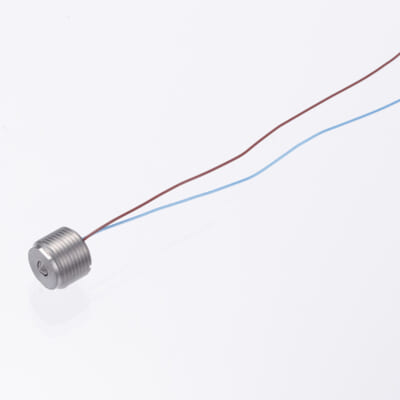

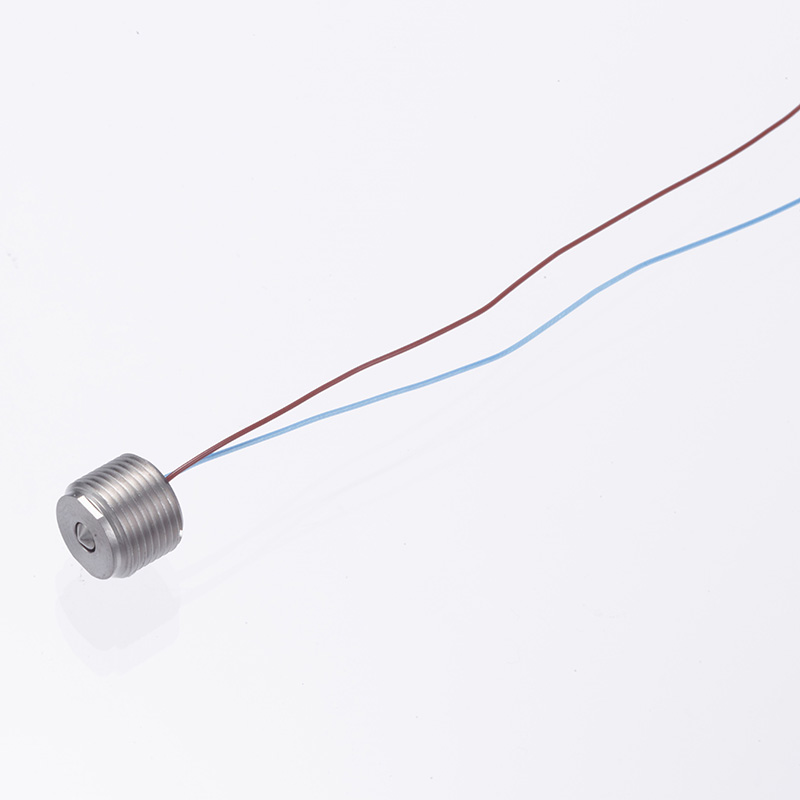

短型 バラ線ケーブルタイプ

型番 動作形態 繰返し精度 外形 全体の動き IP規格・保護構造 LED 価格 ダウンロード

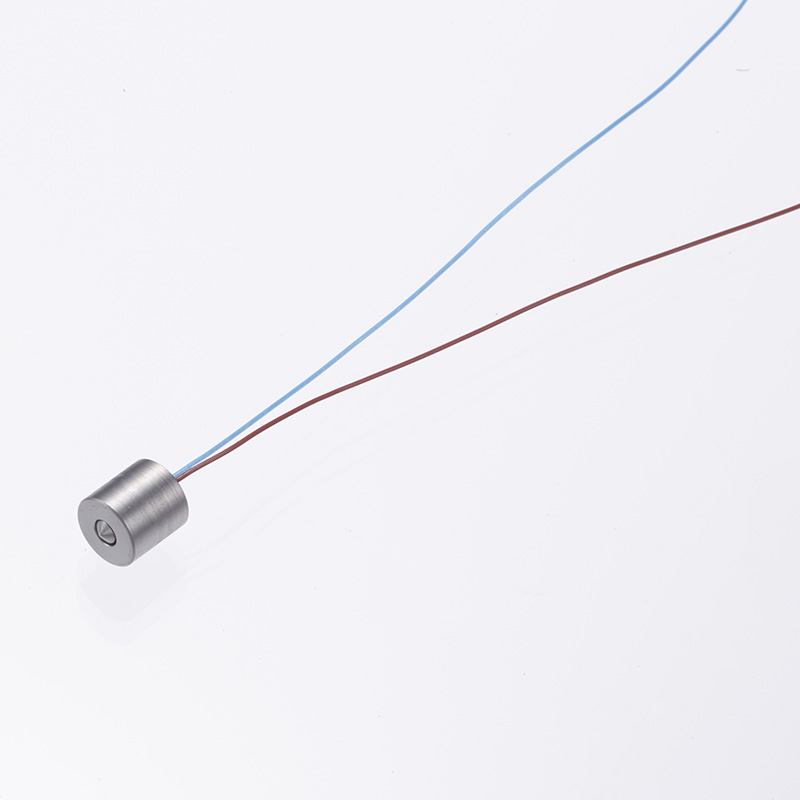

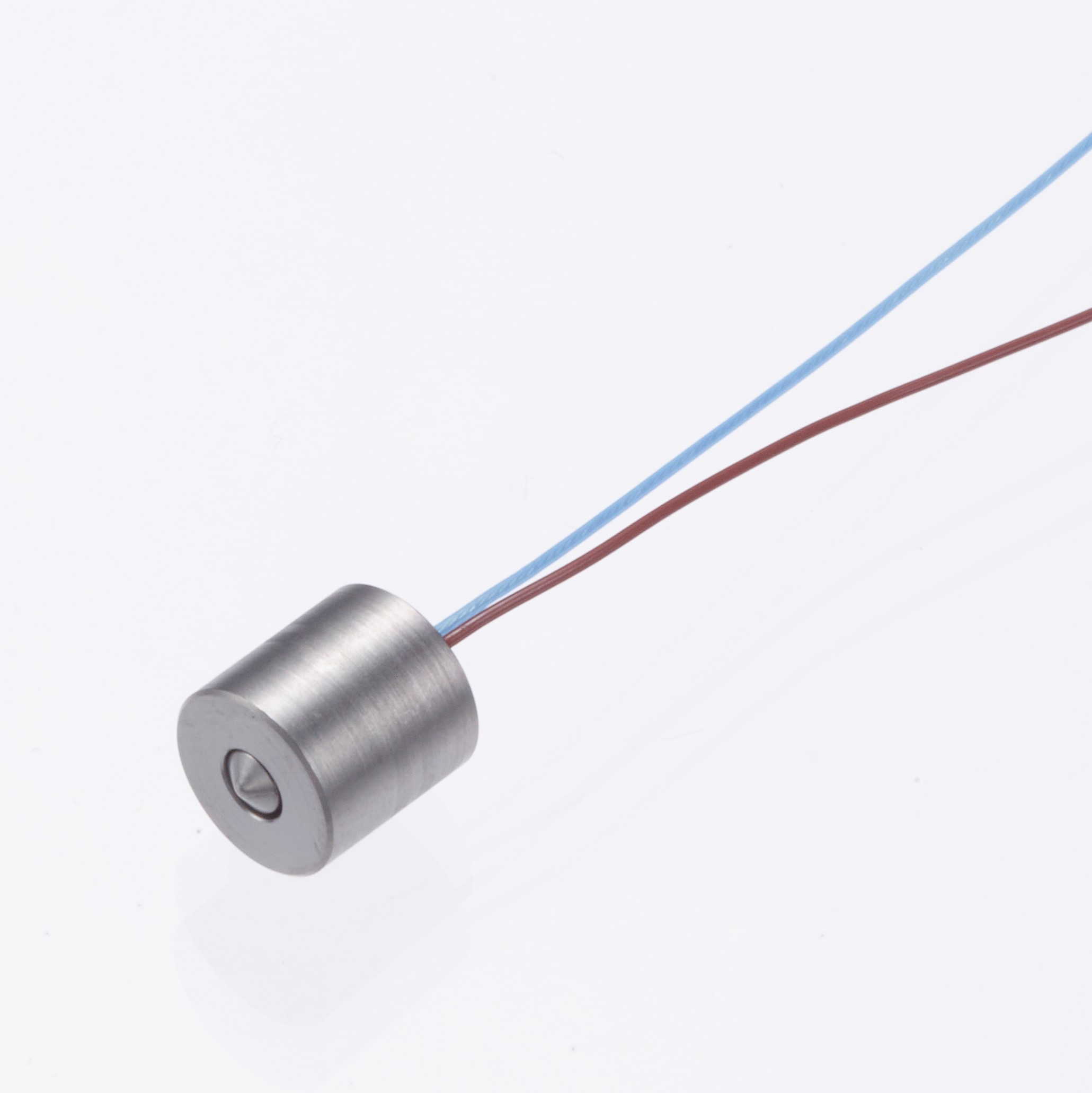

STM11A STM11A A:NO 10μm φ8 0.5mm IP44 無し ¥2,050 VONAで買う
STM31A STM31A A:NO 10μm M10×0.75 0.5mm IP44 無し ¥2,240 VONAで買う

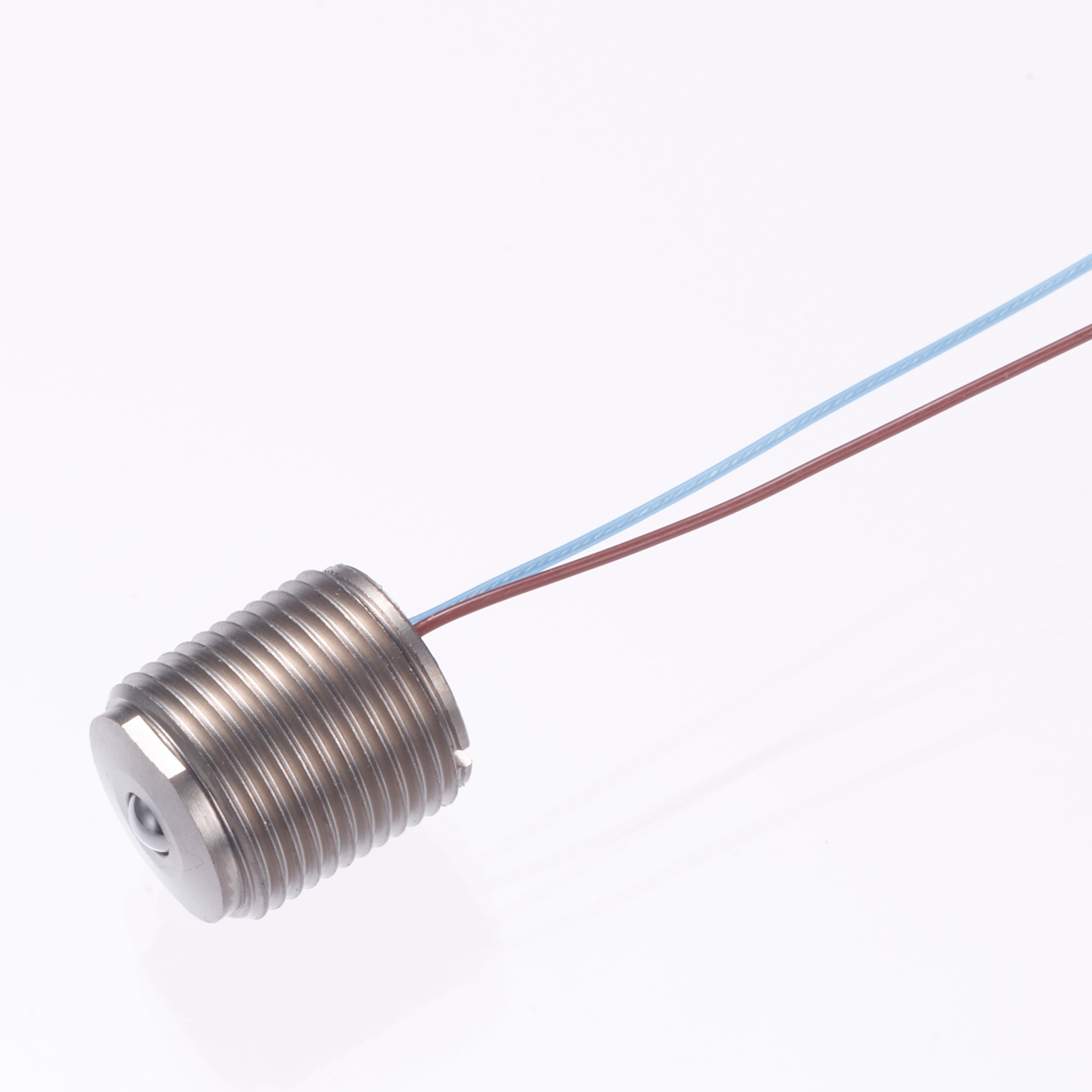

STM35A STM35A A:NO 10μm M10×0.75 0.5mm IP44 無し ¥2,400 VONAで買う

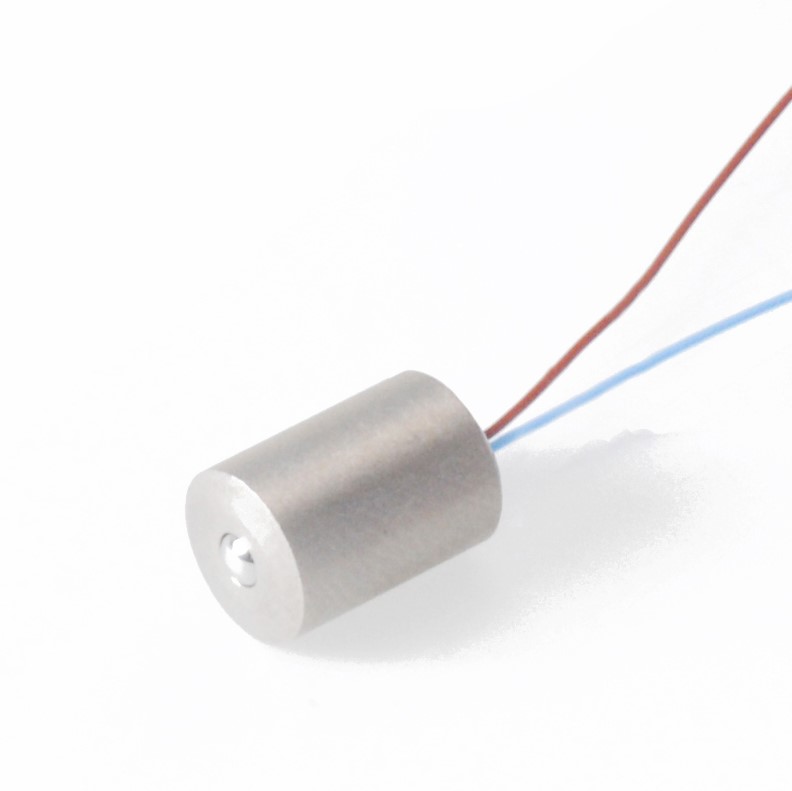

STMB11A STMB11A A:NO 10μm φ8 0.5mm IP44 無し ¥2,210 VONAで買う

主な仕様

繰返し精度  10μm(レンジ)
接触力  0.8N~1N
外径 8~10mm
全長 8~19mm
当て方  直進 / 偏角
ストローク※全体の動き  0.3mm~0.5mm
保護構造  IP44~IP67
使用温度範囲 0~80℃
接点構造 接点形
動作形態 A : NO
動作点  ストロークのほぼ中央
応差  0
接点精度寿命 1000万回
コンタクト材質 SUS HRC50 ~
ストッパ面材質 SUS HRC45
ケーブル 短形:バラ線 2本 各0.5m 耐油性φ0.6 引張り強度15N
長形:キャブタイヤ 2芯2 m 耐油性φ2.8 引張り強度30N
使用温度範囲 0 ℃~80℃ 氷結ないこと
温度ドリフト 0(アンプがない為電子部品に伴う温度ドリフトがありません)
振動 10 ~55Hz複振幅1 . 5 X、Y、Z各方向
衝撃 300㎨ X、Y、Z各方向
接点定格 DC5V~DC24V 定常電流10mA以下(突入電流20mA以下) LED付の場合、LEDに10 m A以上の電流が流れないよう電流制限が必要です。
耐静荷重(N) 1500N~3000N
耐衝撃エネルギー(J) 0.2J
注意事項 ※ 操作速度10mm/min以下での使用は避けてください。
