ミニストッパスイッチ

STM82A

  • 動作形態

    A:NO

  • 接触力

    1N

  • 繰返し精度

    10μm

  • ストローク

    0.3mm

  • 外径

    M10×0.75

  • IP規格・保護構造

    IP67

  • 全長

    19.88mm

  • 標準価格

    ¥2,920

標準形式 STM82A
接点構造 接点形
動作形態 A:NO
IP規格・保護構造  IP67
LED有無  LED無し
繰返し精度 10μm
応差(mm)  0
耐静荷重(N) 3,000
耐衝撃エネルギー(J) 0.2
全長 19.88mm
外径 M10×0.75
先端の形状 R形状
ストローク 0.3mm
動作までの距離  ストロークのほぼ中央
当て方  直進
接触力  1N
性能 防水防塵(IP67)
ケース材質 SUS HRC45
コンタクト材質 SUS HRC50~
軸受け・タイプ メタル軸受け
ケーブルタイプ キャブタイヤ
ケーブル詳細 長さ2m 耐油性2芯φ2.8 引張り強度30N
ケーブル方向  ストレート
標準付属品 ナット2個、歯付座金1個
接点精度寿命 1000万回
使用温度範囲 0℃~80℃ 氷結ないこと
温度ドリフト 自己発熱による温度ドリフトなし
振動 10~55Hz 複振幅1.5 X、Y、Z各方向
衝撃 300㎨ X、Y、Z各方向
接点定格 DC5V〜DC24V 定常電流10mA以下(突入電流 20mA以下)  LED付の場合、LEDに10mA以上の電流が流れないよう電流制限が必要です。

STM82A

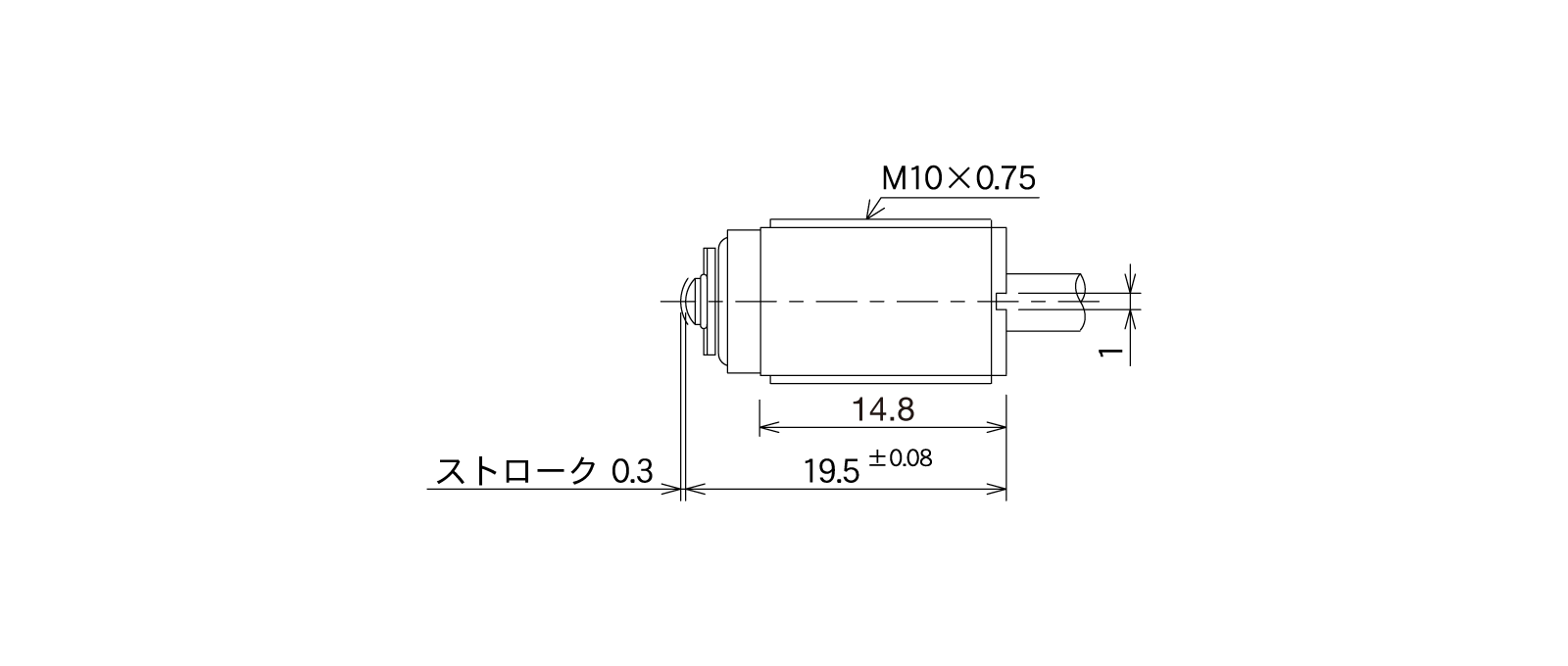

STM82Aの外径寸法図1

青線部はカスタマイズが可能です。カタログを参照下さい。

STM82Aのカスタマイズ
