超小形高精度PT-タッチスイッチ

PTシリーズ

取付場所を選ばない世界最小級の
高精度タッチスイッチ。

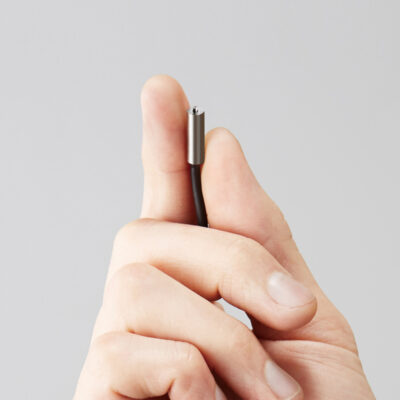

外径M5×全長17mmの世界最小級の小型タッチスイッチ。
半導体製造、自動車製造、金型、医療機器など幅広い業界の設備で採用されています。 限られた取付スペースに直接埋め込むことで、機械の小型化が実現します。

  • 国内生産
  • 高耐久性
  • ロングセラー
  • コストダウン
  • 高精度
  • 超小型

選ばれる理由

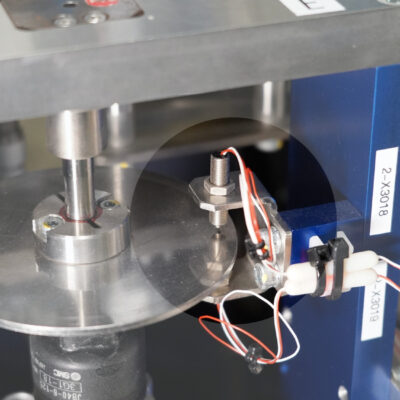

小型で狭いスペースでも取付可能

小型で狭いスペースでも取付可能

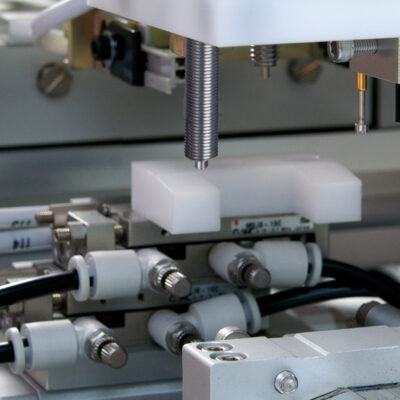

世界最小級サイズの外径M5×全長17mmの超小型・軽量で限られたスペースでも搭載可能なため、機械や治具の小型化を実現します。治具、着座確認、XYステージの位置決め、ストロークエンドの原点出し用途で多数採用されています。

高精度、高耐久性

高精度、高耐久性

1μmの繰返し精度、300万回の耐久性を発揮。SUS303ボディで樹脂製のセンサよりも劣化しづらく長持ち。有り無し検知から熱変位補正、平行出しなど、高精度用途まで幅広く使用可能。

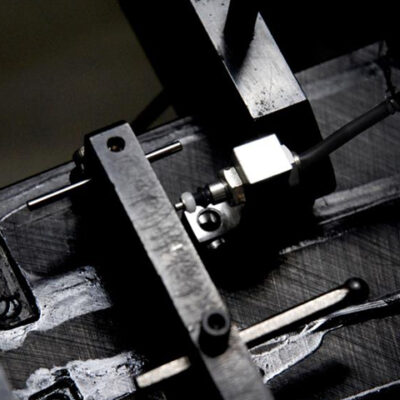

保護等級IP67で水や油に強い

保護等級IP67で水や油に強い

接触式だからこその安定検出が、水や油、クーラント、切粉が飛散する悪環境下でも実現。

アンプ不使用・精密機械式で、誤検知を防止

アンプ不使用・精密機械式で、誤検知を防止

メトロールのタッチスイッチは電気式センサのように、センサ同士の相互干渉や磁界の変化による誤検知がありません。
また、アンプ不使用で自己発熱による温度ドリフトや応差がなく、ミクロン台の微小動作の検知を実現。
誤検知による不良発生やチョコ停を防止し、生産効率、品質向上に貢献します。

アプリケーションに応じて以下のカスタマイズが対応可能

アプリケーションに応じて以下のカスタマイズが対応可能

・測定子(コンタクト)の変更
・トランジスタ出力の変更

1μm 繰返し精度試験~超小形PT-タッチスイッチ編~

【位置決めタッチスイッチ】アプリケーション紹介

機種ラインナップ

繰返し精度 1μmタイプ

型番 動作形態 繰返し精度 外形 全体の動き IP規格・保護構造 LED 価格 ダウンロード

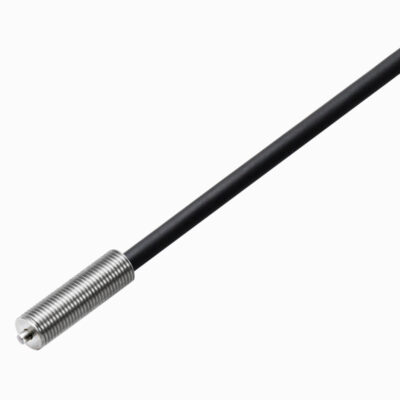

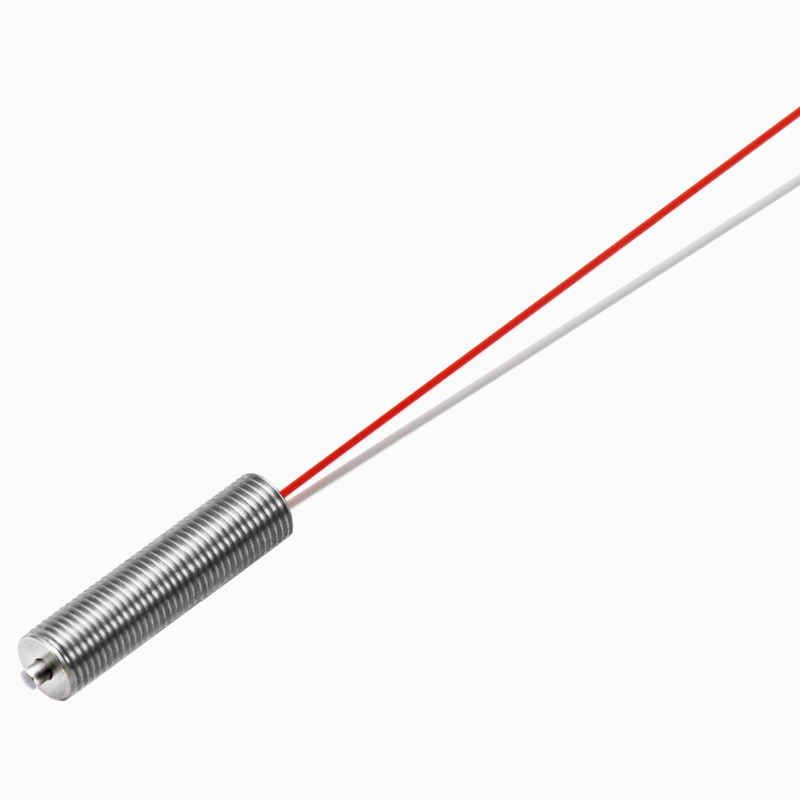

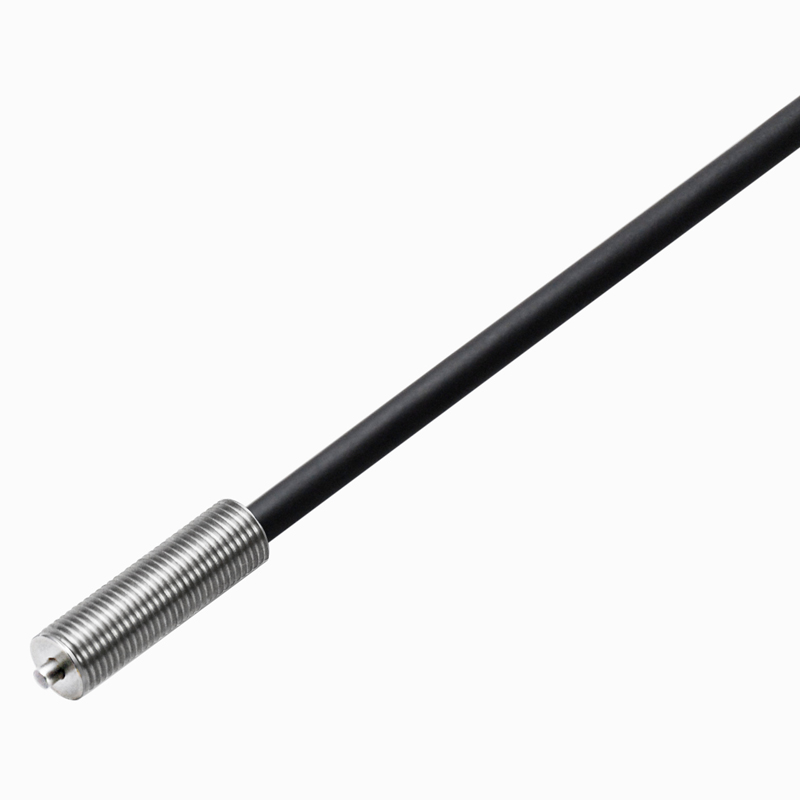

PT5M1CB PT5M1CB B:NC 1μm M5×0.5 1.5mm IP40 無し ¥6,300 VONAで買う

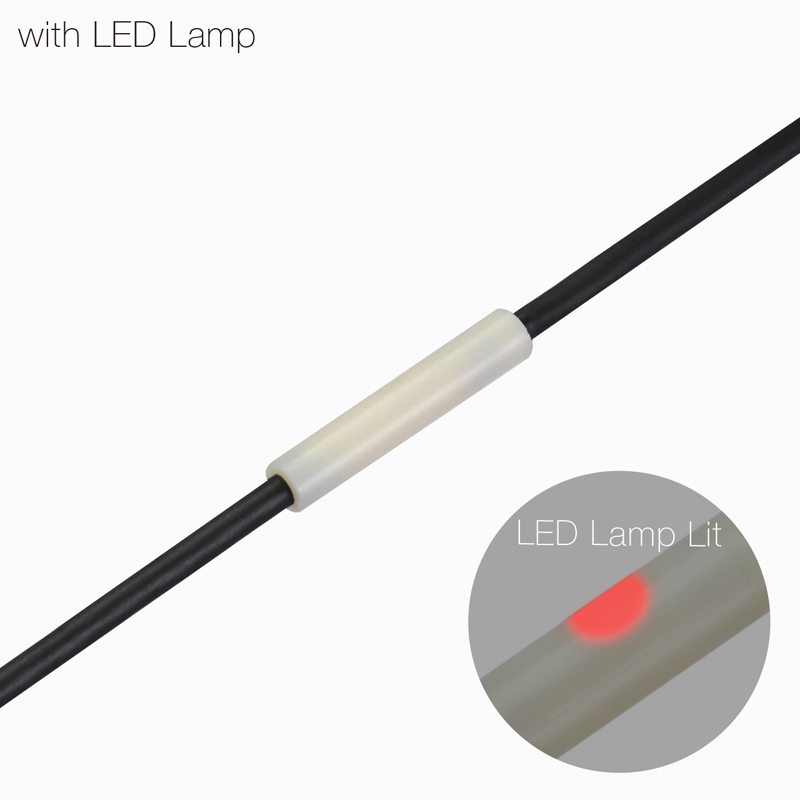

PT5M1CB-L PT5M1CB-L B:NC 1μm M5×0.5 1.5mm IP40 付き ¥6,600 VONAで買う

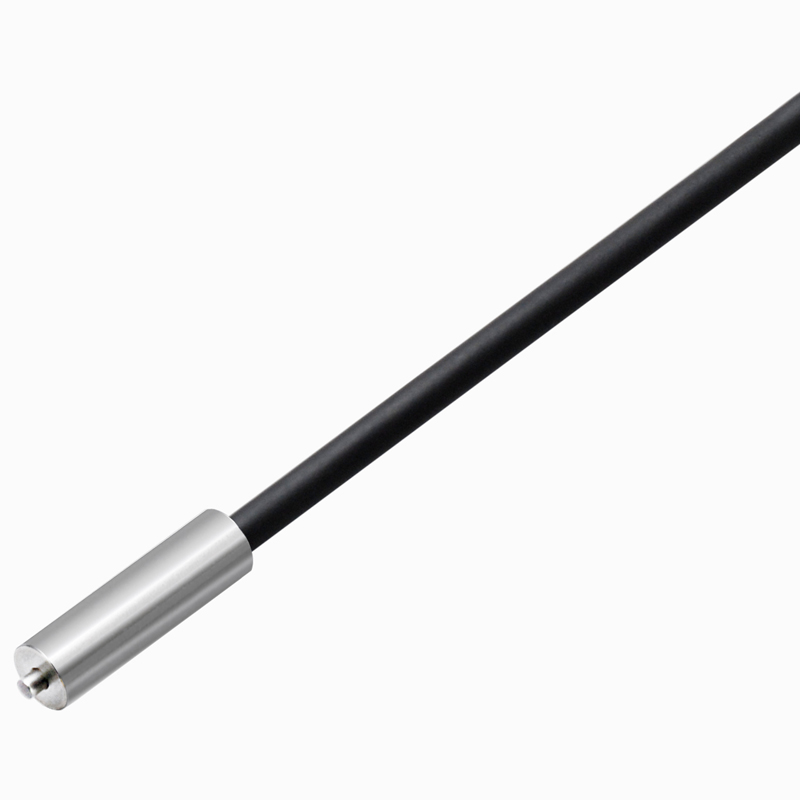

PT5S1CB PT5S1CB B:NC 1μm φ5 1.5mm IP40 無し ¥6,000 VONAで買う
PT5S1CB-L PT5S1CB-L B:NC 1μm φ5 1.5mm IP40 付き ¥6,300 VONAで買う
PT5M1WA PT5M1WA A:NO 1μm M5×0.5 1.5mm IP40 無し ¥5,800 VONAで買う

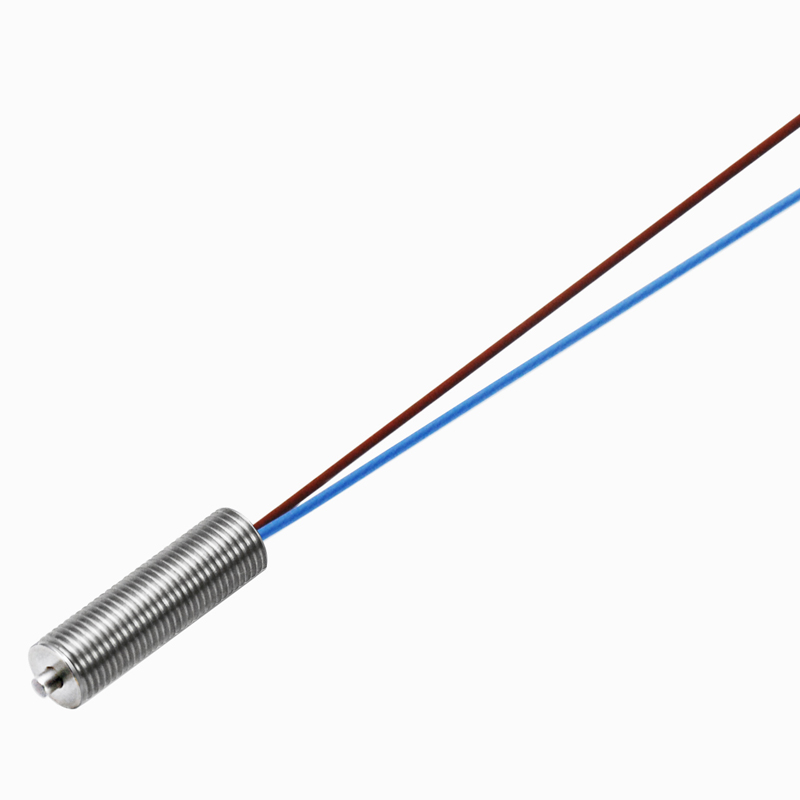

PT5M1WB PT5M1WB B:NC 1μm M5×0.5 1.5mm IP40 無し ¥5,800 VONAで買う
PT5S1WA PT5S1WA A:NO 1μm φ5 1.5mm IP40 無し ¥5,500 VONAで買う
PT5S1WB PT5S1WB B:NC 1μm φ5 1.5mm IP40 無し ¥5,500 VONAで買う

繰返し精度 1μmタイプ 防水(IP67)

型番 動作形態 繰返し精度 外形 全体の動き IP規格・保護構造 LED 価格 ダウンロード

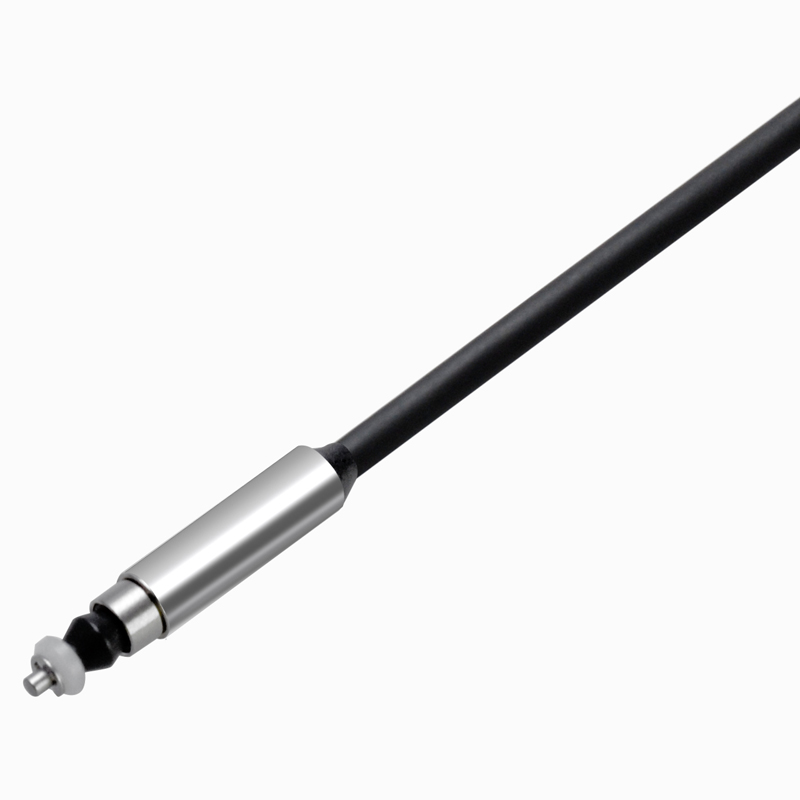

PTP5M1CB PTP5M1CB B:NC 1μm M5×0.5 1.5mm IP67 無し ¥6,800 VONAで買う
PTP5M1CB-L PTP5M1CB-L B:NC 1μm M5×0.5 1.5mm IP67 付き ¥7,100 VONAで買う
PTP5S1CB PTP5S1CB B:NC 1μm φ5 1.5mm IP67 無し ¥6,500 VONAで買う
PTP5S1CB-L PTP5S1CB-L B:NC 1μm φ5 1.5mm IP67 付き ¥6,800 VONAで買う

繰返し精度 3μmタイプ

型番 動作形態 繰返し精度 外形 全体の動き IP規格・保護構造 LED 価格 ダウンロード
PT5M3CB PT5M3CB B:NC 3μm M5×0.5 1.5mm IP40 無し ¥5,300 VONAで買う
PT5M3CB-L PT5M3CB-L B:NC 3μm M5×0.5 1.5mm IP40 付き ¥5,600 VONAで買う
PT5S3CB PT5S3CB B:NC 3μm φ5 1.5mm IP40 無し ¥5,000 VONAで買う
PT5S3CB-L PT5S3CB-L B:NC 3μm φ5 1.5mm IP40 付き ¥5,300 VONAで買う
PT5M3WA PT5M3WA A:NO 3μm M5×0.5 1.5mm IP40 無し ¥4,800 VONAで買う
PT5M3WB PT5M3WB B:NC 3μm M5×0.5 1.5mm IP40 無し ¥4,800 VONAで買う
PT5S3WA PT5S3WA A:NO 3μm φ5 1.5mm IP40 無し ¥4,500 VONAで買う
PT5S3WB PT5S3WB B:NC 3μm φ5 1.5mm IP40 無し ¥4,500 VONAで買う

繰返し精度 3μmタイプ 防水(IP67)

型番 動作形態 繰返し精度 外形 全体の動き IP規格・保護構造 LED 価格 ダウンロード

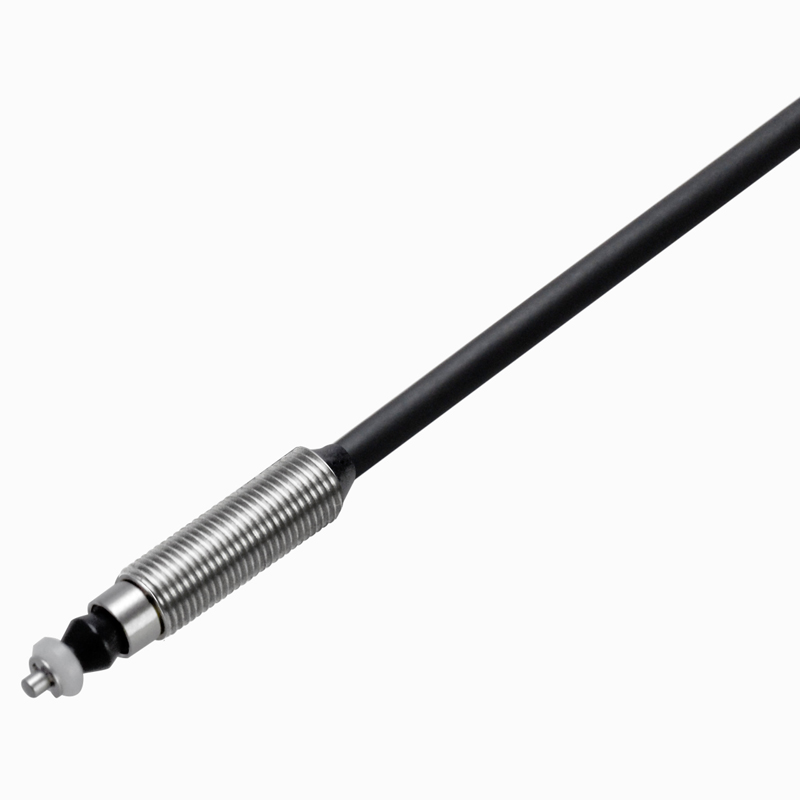

PTP5M3CB PTP5M3CB B:NC 3μm M5×0.5 1.5mm IP67 無し ¥5,800 VONAで買う
PTP5M3CB-L PTP5M3CB-L B:NC 3μm M5×0.5 1.5mm IP67 付き ¥6,100 VONAで買う
PTP5S3CB PTP5S3CB B:NC 3μm φ5 1.5mm IP67 無し ¥5,500 VONAで買う
PTP5S3CB-L PTP5S3CB-L B:NC 3μm φ5 1.5mm IP67 付き ¥5,800 VONAで買う

主な仕様

繰返し精度  1μm / 3μm(レンジ)
接触力  0.5N / 0.8N
外径 5mm
全長 18~25mm
当て方  直進
ストローク※全体の動き  1.5mm
保護構造  IP40 / IP67
使用温度範囲 0~80℃
接点構造 接点形
動作形態 A : NO / B : NC
動作点  無し~0.3mm
応差  0
接点精度寿命 300万回 (ただし振動による誤作動がなく定格内の電圧、電流で使用の場合 )
コンタクト材質 SUS HRC45
ケース材質 SUS303
ケーブル バラ線 :2本各0.5m 耐油性φ0.6 引張り強度15N
キャブタイヤ:2芯2m 耐油性φ2.8 引張り強度30N 曲げ半径R7
使用温度範囲 0℃~80℃ 氷結ないこと
温度ドリフト 0(アンプがない為電子部品に伴う温度ドリフトがありません)
振動 10~55Hz 複振幅1.5 X、Y、Z各方向
衝撃 300㎨ X、Y、Z各方向
接点定格 DC5V~DC24V 定常電流10mA以下(突入電流20mA以下)
LED付の場合、LEDに10 m A以上の電流が流れないよう電流制限が必要です。
標準付属品 外径ネジ形:ナット2 個
注意事項 ※ 操作速度10mm/min以下での使用は避けてください。

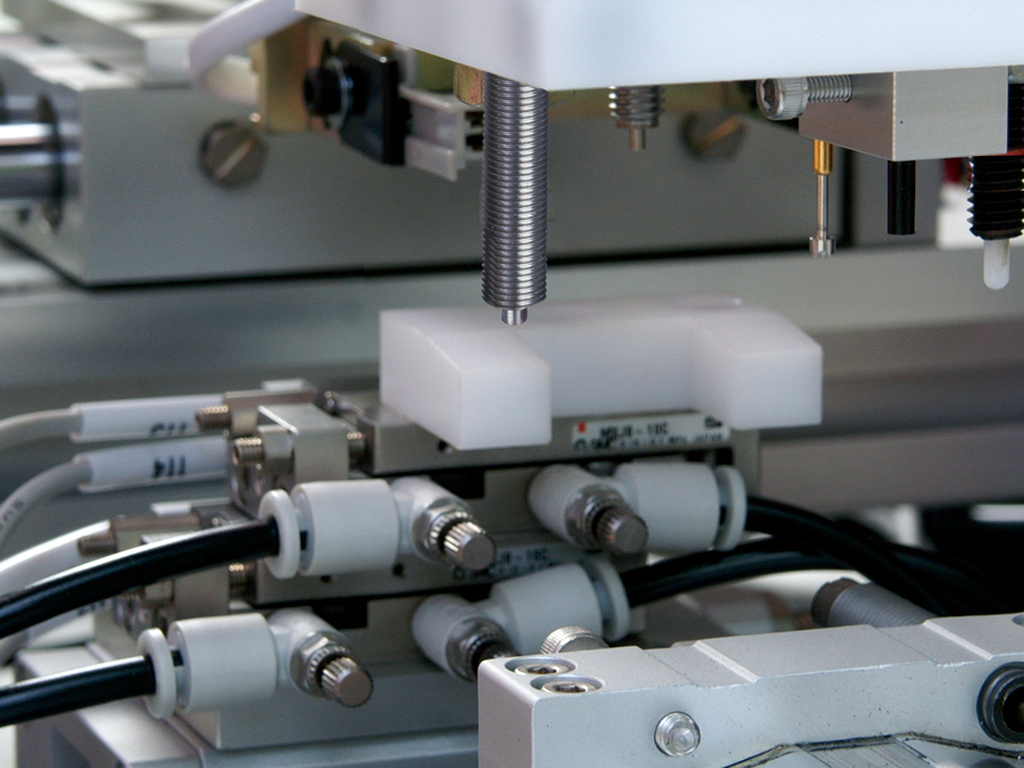

利用例

薄い板金の2枚取り防止

薄い板金の2枚取り防止

接触式変位センサの1/10の価格で、0.5mm厚の板金の2枚取りを検知

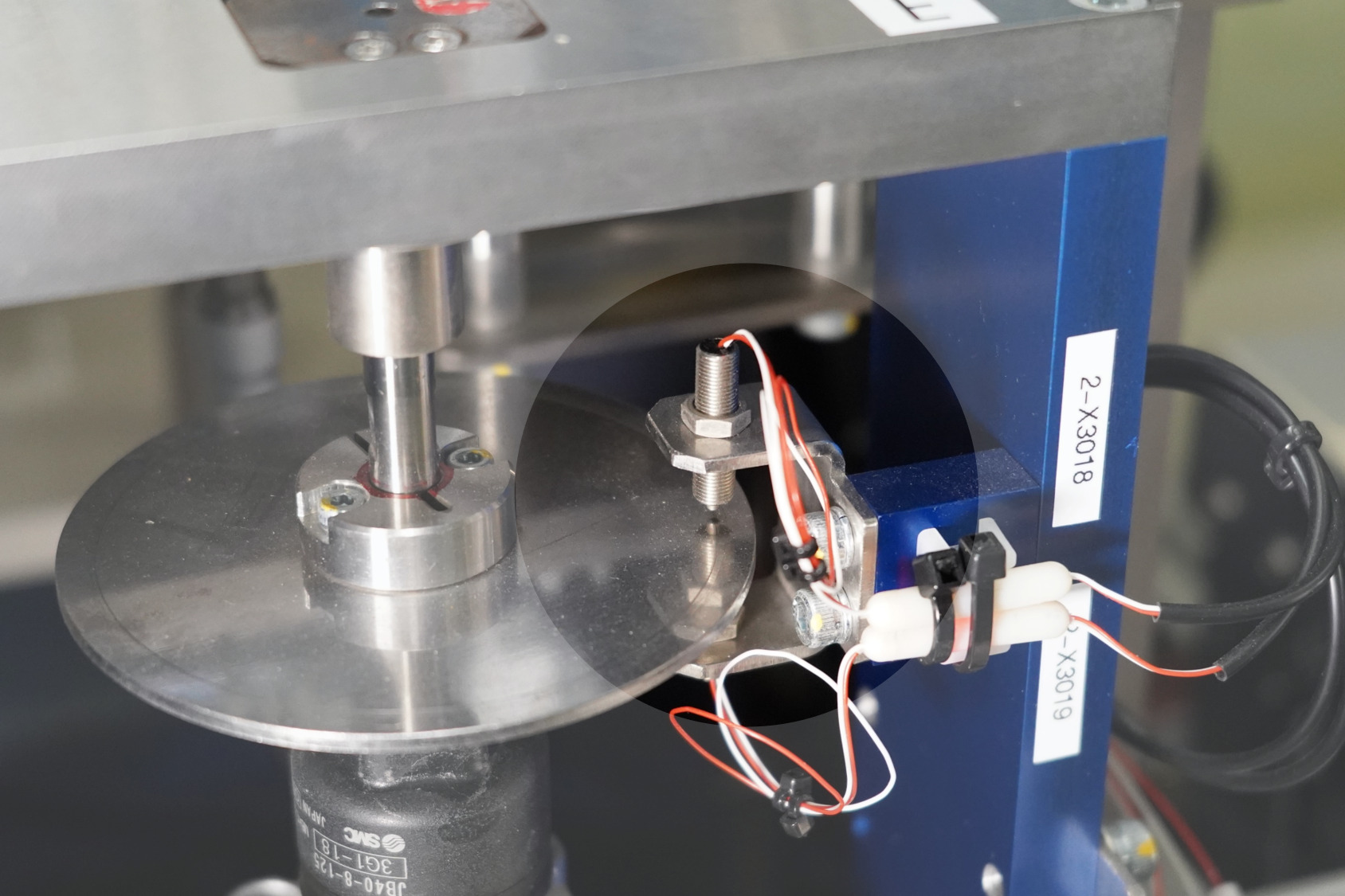

半導体検査テーブルの原点出し

半導体検査テーブルの原点出し

XY軸テーブルの熱変位を、ミクロン単位で補正

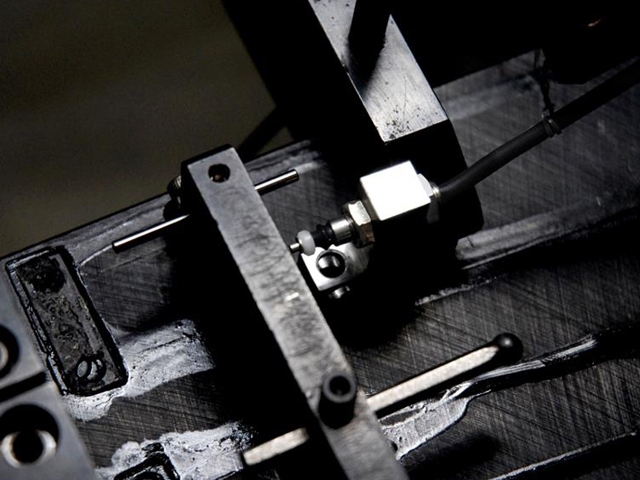

パルスモーターの駆動原点出し

パルスモーターの駆動原点出し

駆動部の原点出しで、サーボモータ並みの性能を発揮

印刷機械ドラムのズレ検知

印刷機械ドラムのズレ検知

CMYK各ドラムのズレを、ミクロン単位で安定して検出

ディスペンサーのノズル高さ検出

ディスペンサーのノズル高さ検出

卓上ロボットのZ軸を、ミクロン単位で補正

ブレーキパッドの開閉確認

ブレーキパッドの開閉確認

応差がないので、0.5mm以下の微小動作を安定して検出

他社センサとの比較

メトロールの
超小型PT-タッチスイッチ
近接/ 光電センサ レーザー式変位センサ 接触式変位センサ
検出方式 接触式(精密機械) 非接触式(磁気/光) 非接触式(光) 接触式(電気)
繰返し精度 1μm × 10μm〜 1μm
応差 なし × あり
温度ドリフト・
外部環境の影響
受けない
(頻繁なマスタ合わせ不要)
外部環境の変化や、自己発熱の影響を受ける
(頻繁なマスタ合わせが必要)
検出体の反射率・表面荒さ・水滴付着の影響 受けない × 受ける 受けない
寿命 300万回 なし
(過電流による素子破損が多い)
1000万回
数値表示 × 表示不可
(ON/OFF信号)
× 表示不可
(ON/OFF信号)
表示可能
価格帯 5,500円~(アンプ不要) 約2,000円~ 約80,000円~(別途アンプが必要)
