標準形式 PT5M1WA
接点構造 接点形
動作形態 A:NO
IP規格・保護構造  IP40
LED有無  LED無し
繰返し精度 1μm
応差(mm)  0
全長 21.5mm
外径 M5×0.5
先端の形状 R形状
コンタクト形状  軸 φ1.5 端面SR2
ストローク 1.5mm
動作までの距離  約0.3mm
当て方  直進
接触力  0.5N
ケース材質 SUS303
コンタクト材質 SUS HRC45
軸受け・タイプ メタル軸受け
ケーブルタイプ バラ線
ケーブル詳細 長さ0.5m バラ線2本 耐油性φ0.6 引張り強度15N
ケーブル方向  ストレート
標準付属品 外径ネジ形:ナット2個
接点精度寿命 300万回
使用温度範囲 0℃~80℃ 氷結ないこと
温度ドリフト 自己発熱による温度ドリフトなし
振動 10~55Hz 複振幅1.5 X、Y、Z各方向
衝撃 300㎨ X、Y、Z各方向
接点定格 DC5V〜DC24V 定常電流10mA以下(突入電流 20mA以下)  LED付の場合、LEDに10mA以上の電流が流れないよう電流制限が必要です。

PT5M1WA

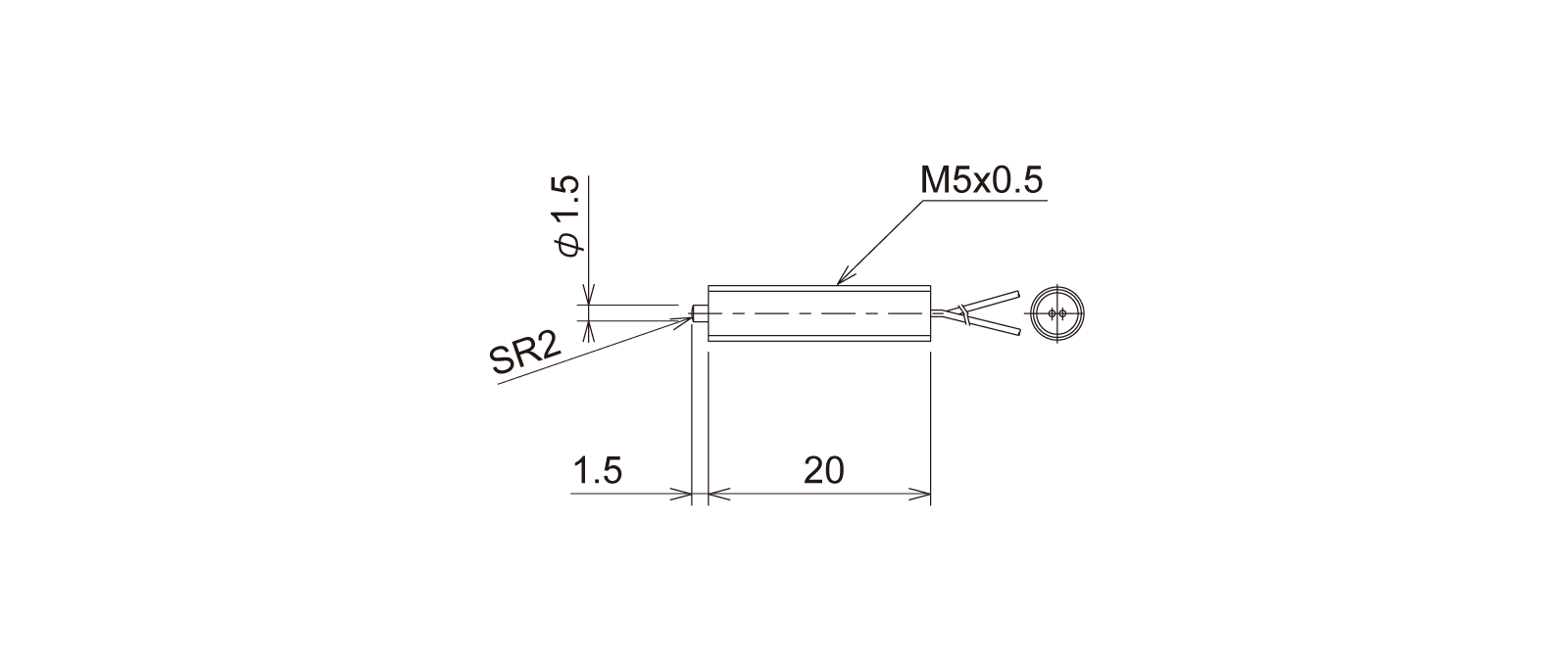

PT5M1WAの外径寸法図1

青線部はカスタマイズが可能です。カタログを参照下さい。

PT5M1WAのカスタマイズ
