ストッパボルトスイッチ

ストッパボルトスイッチ

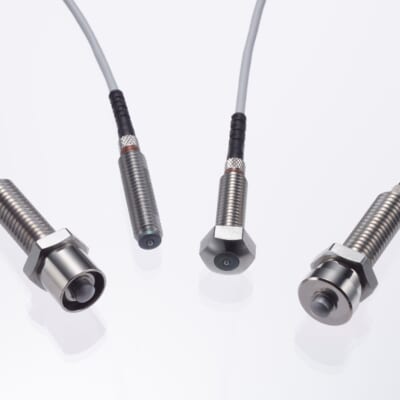

ストッパボルトにタッチスイッチを内蔵した１台２役機能

ストッパボルトによるワークの停止と、タッチスイッチによる確認信号を同時に実現。
従来のセンサを作動させるためのドグ・仲介機構が不要になり、機械の小形化が実現します。

カタログダウンロード
お問い合わせフォーム

機種ラインナップはこちら

  • 国内生産
  • 高耐久性
  • ロングセラー
  • コストダウン
  • 高精度

選ばれる理由

1台2役のタッチスイッチで、機械の小型化をサポート

1台2役のタッチスイッチで、機械の小型化をサポート

ストッパボルトにタッチスイッチを組み合わせたコンパクトな設計で、部品点数の節減、設備の小型化に役立ちます。
取り付けが困難な狭いスペースでも取付や後付けが可能。

耐衝撃、耐水、耐油で様々な用途に使用可能

耐衝撃、耐水、耐油で様々な用途に使用可能

内蔵のスイッチはストッパボルトに保護されているので、激しい衝突にも耐久性があります。保護規格IP67モデル油や水を使用するような環境でも使用頂けます。
破損防止用の当り止めや装置内治具のストッパー、位置決めとして使用できます。

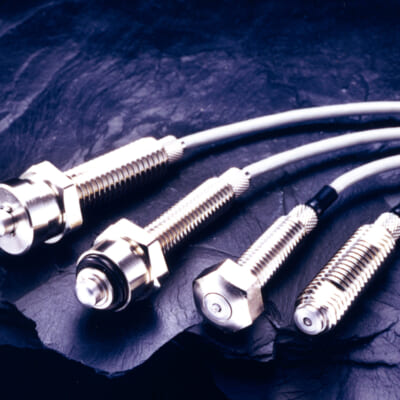

使用条件に合わせた豊富なラインナップ

使用条件に合わせた豊富なラインナップ

ストッパボルトの形状・サイズはストレート、六角やＭ６～Ｍ１０、防水機能など
使用条件に合わせて豊富なラインナップのご用意があります。

カートリッジ式なのでメンテナンスが簡単！

カートリッジ式なのでメンテナンスが簡単！

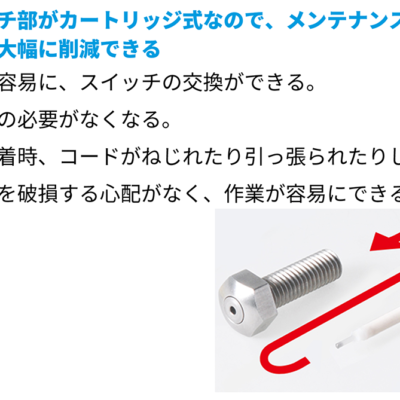

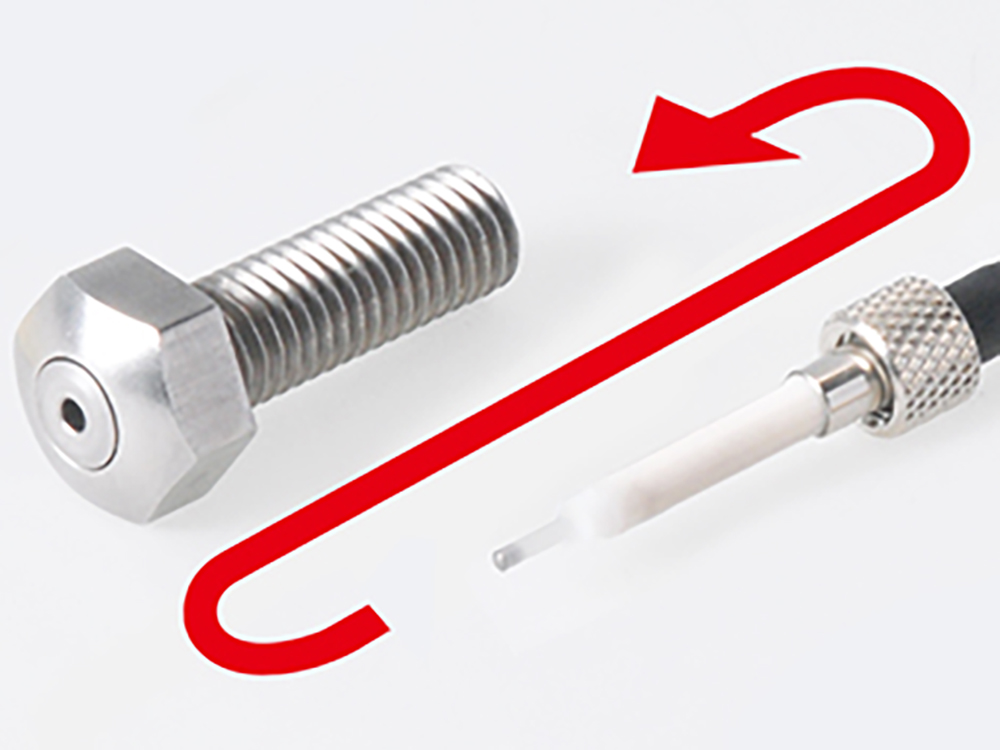

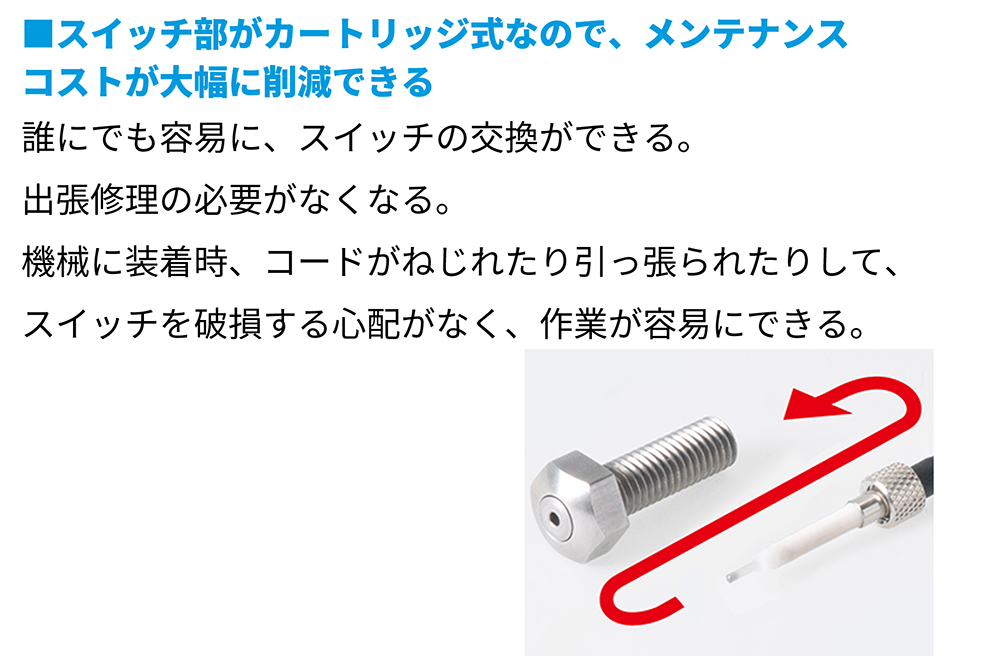

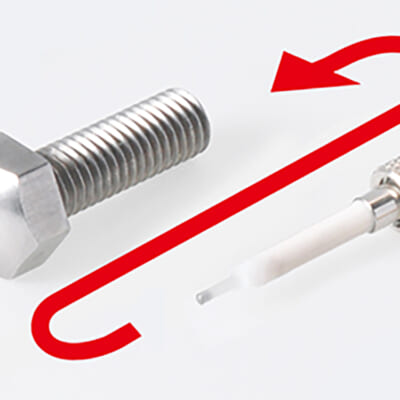

スイッチがカートリッジ式で単体での交換ができます。
スイッチ部が破損しても誰でも簡単にストッパボルトから取り外せるのでメンテナンスコストを抑えることができます。

カスタマイズ可能なオプション

カスタマイズ可能なオプション

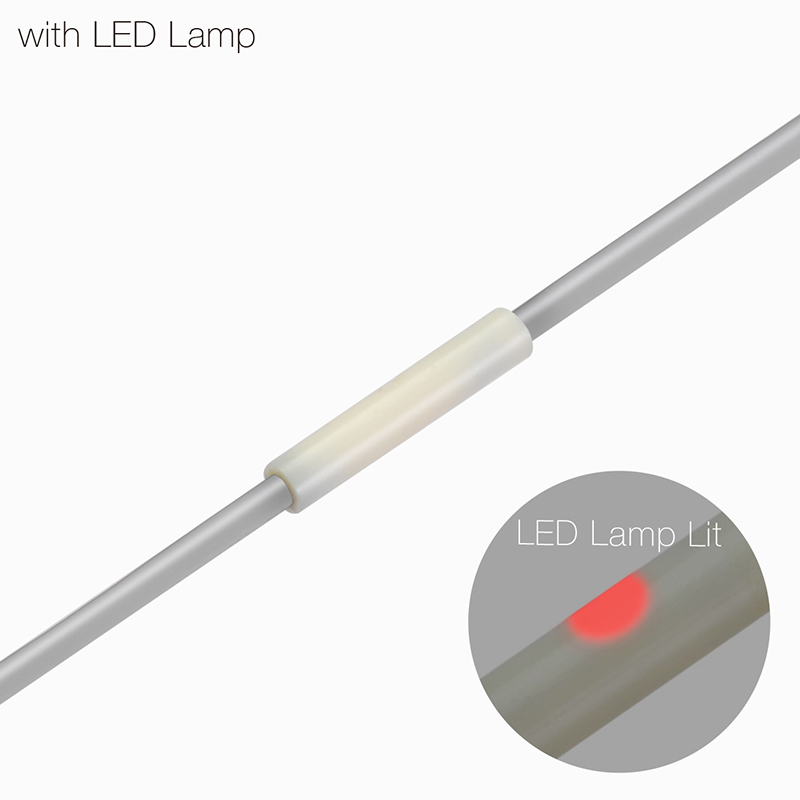

・LEDの追加

【位置決めタッチスイッチ】アプリケーション紹介

【精密位置決めタッチスイッチ】 高耐久性の裏側をご紹介

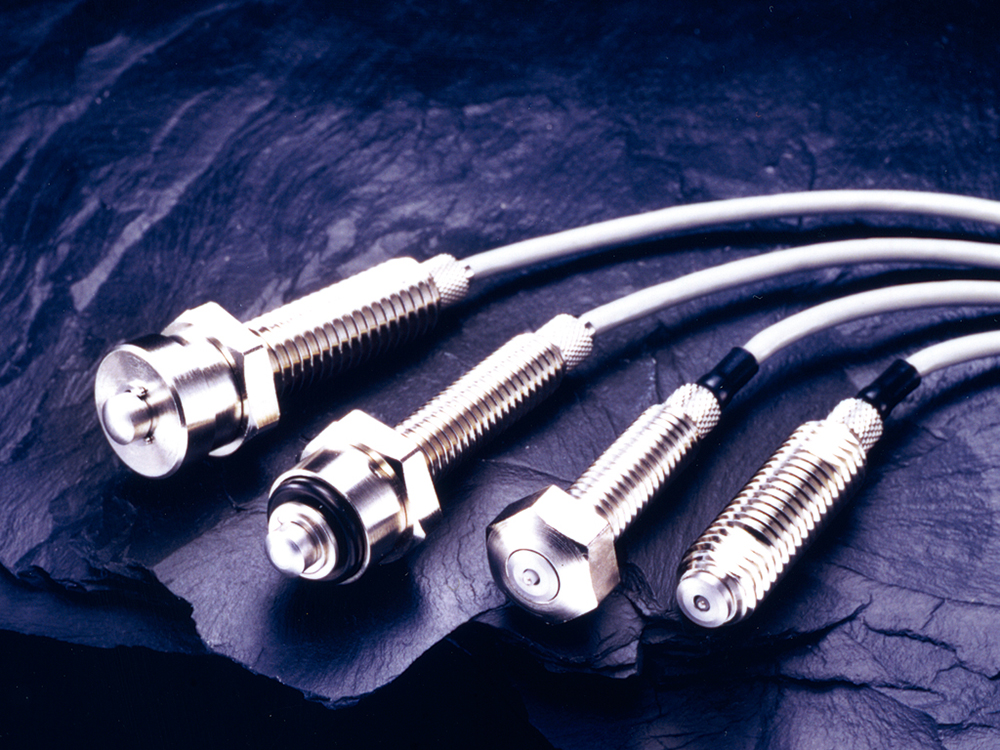

機種ラインナップ

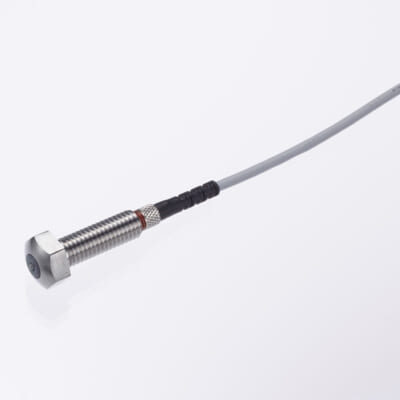

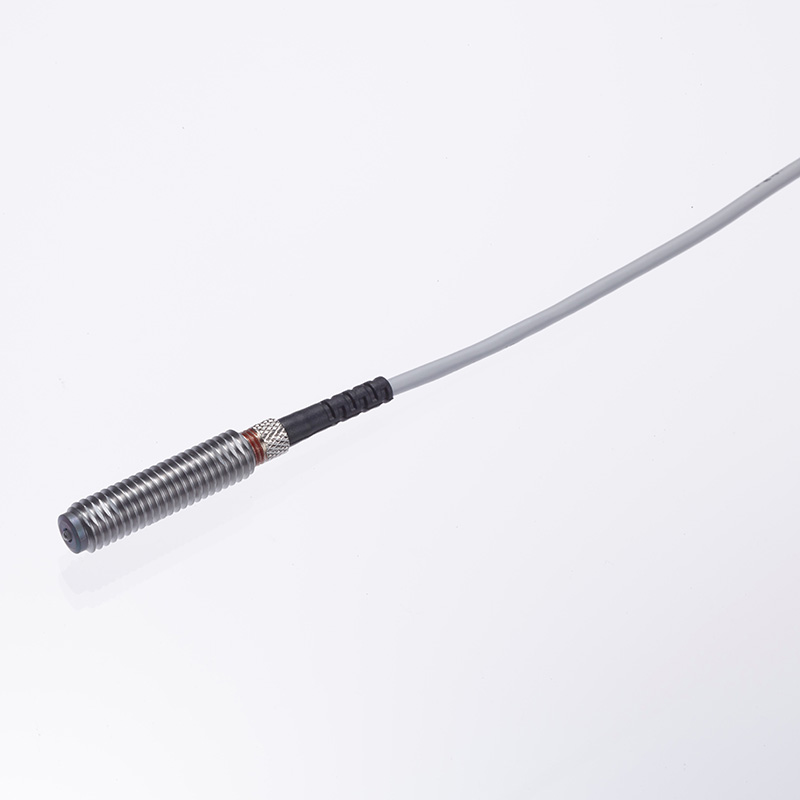

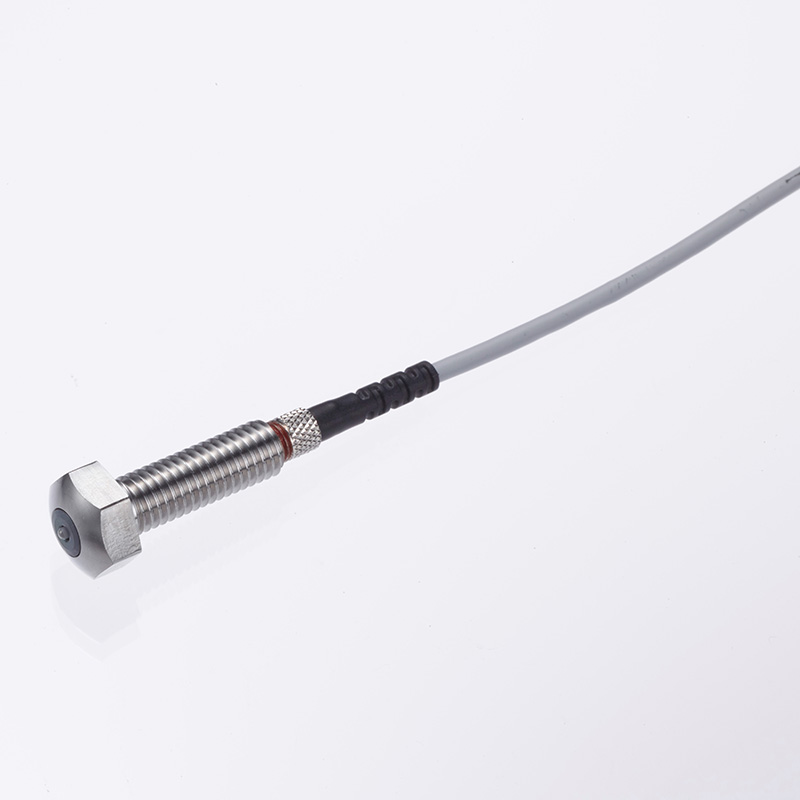

六角頭ボルト形 直進当り用

型番 動作形態 繰返し精度 外形 全体の動き IP規格・保護構造 LED 価格 ダウンロード

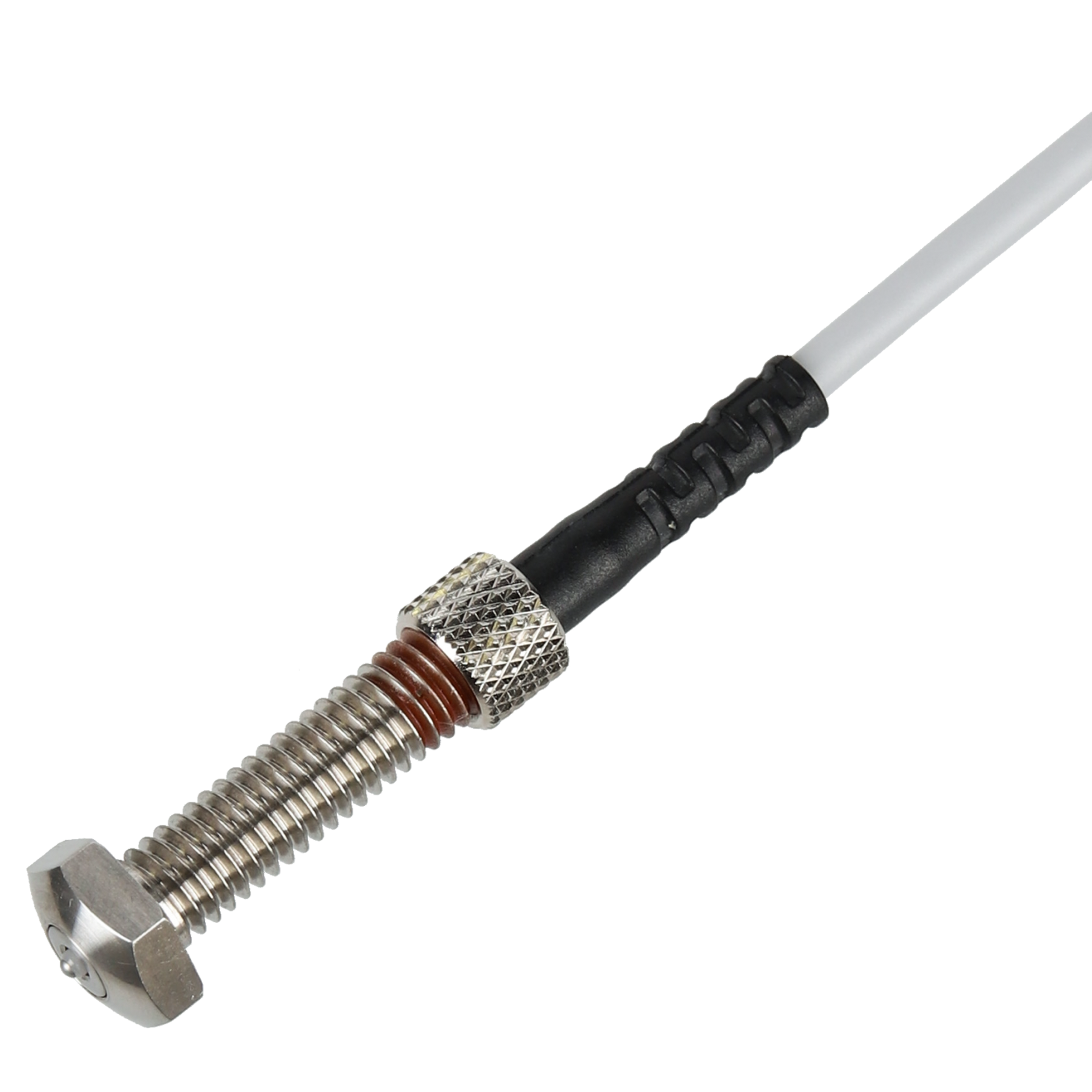

STE060PA STE060PA A:NO 10μm M6（並目） 0.7mm IP65 無し ¥2,980 VONAで買う
STE060PA-L A:NO 10μm M6（並目） 0.7mm IP65 付き ¥3,340 VONAで買う
STE060PB B:NC 10μm M6（並目） 0.7mm IP65 無し ¥2,980 VONAで買う
STE060PB-L B:NC 10μm M6（並目） 0.7mm IP65 付き ¥3,340 VONAで買う
STE080PA STE080PA A:NO 10μm M8（並目） 0.7mm IP65 無し ¥3,170 VONAで買う
STE080PA-L A:NO 10μm M8（並目） 0.7mm IP65 付き ¥3,530 VONAで買う
STE080PB B:NC 10μm M8（並目） 0.7mm IP65 無し ¥3,170 VONAで買う
STE080PB-L B:NC 10μm M8（並目） 0.7mm IP65 付き ¥3,530 VONAで買う
STE100PA STE100PA A:NO 10μm M10（並目） 0.7mm IP65 無し ¥3,170 VONAで買う
STE100PA-L A:NO 10μm M10（並目） 0.7mm IP65 付き ¥3,530 VONAで買う
STE100PB B:NC 10μm M10（並目） 0.7mm IP65 無し ¥3,170 VONAで買う
STE100PB-L B:NC 10μm M10（並目） 0.7mm IP65 付き ¥3,530 VONAで買う

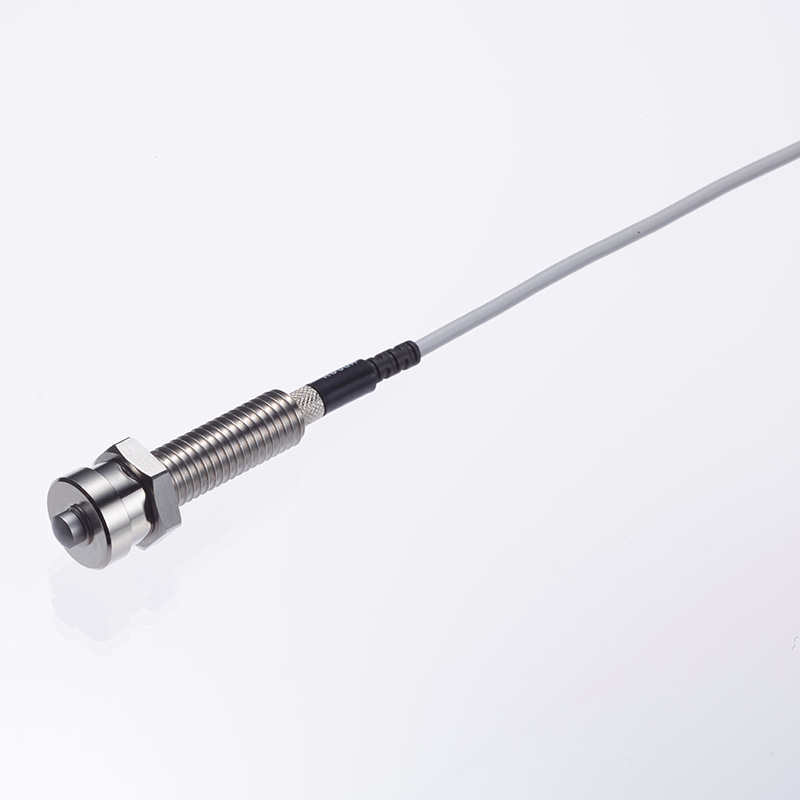

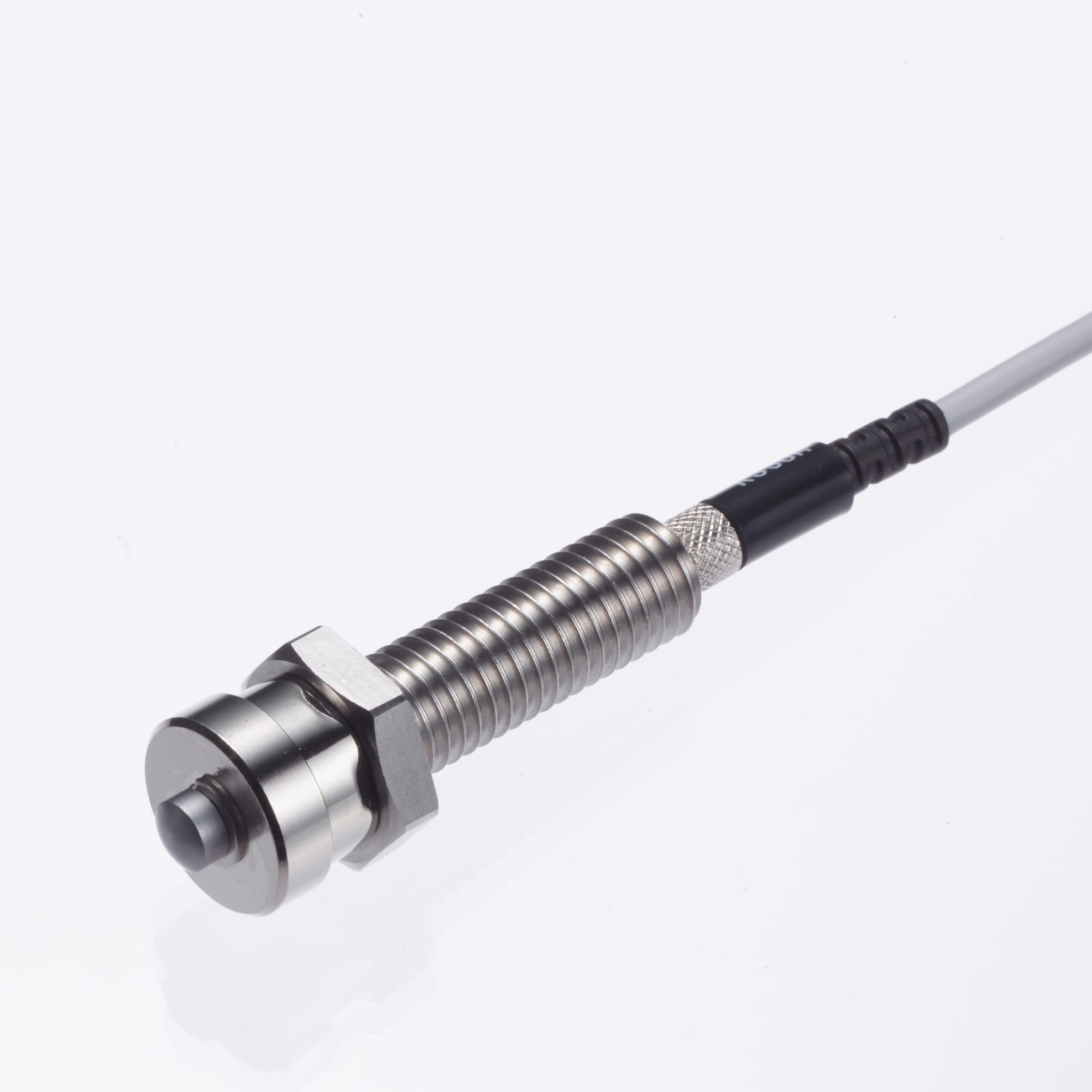

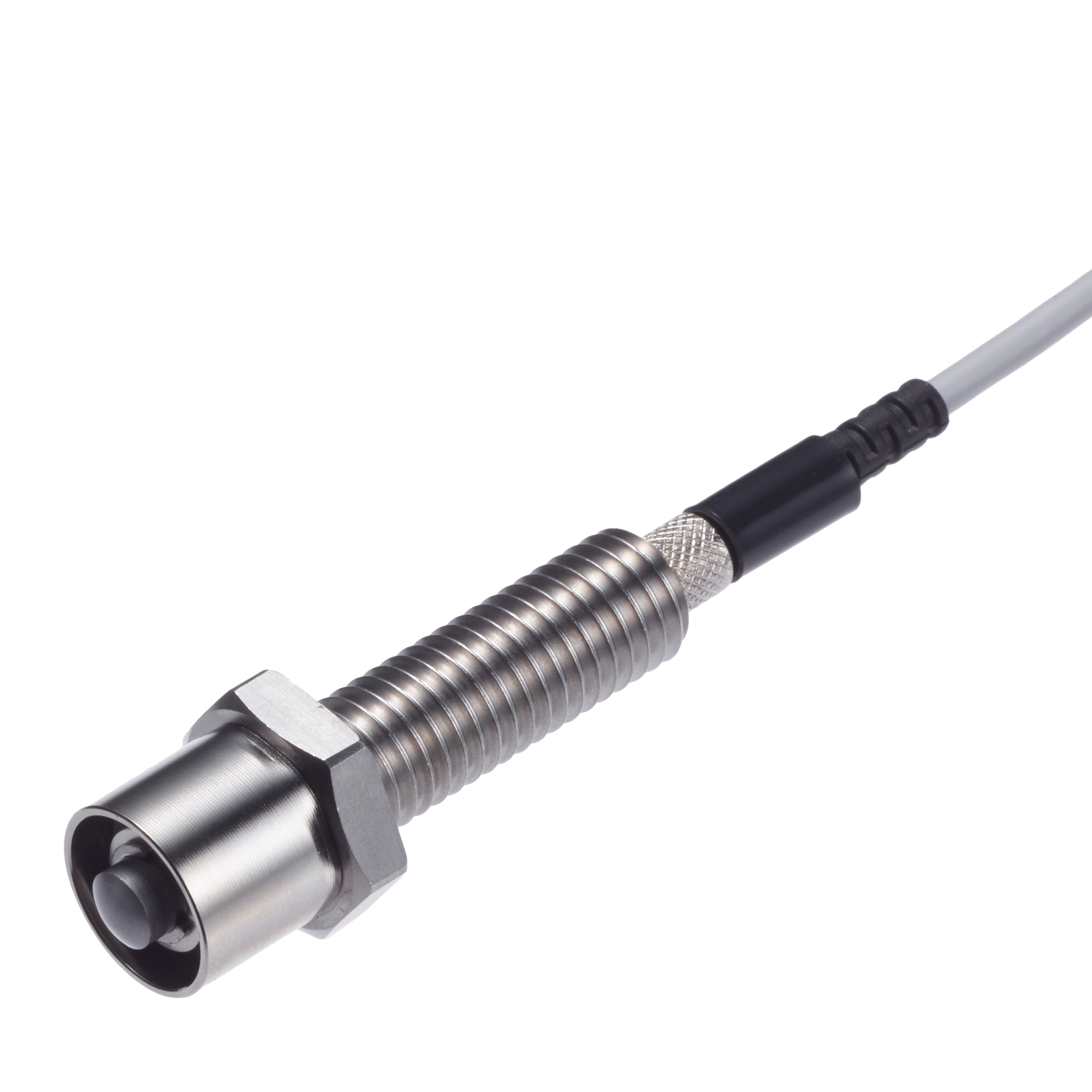

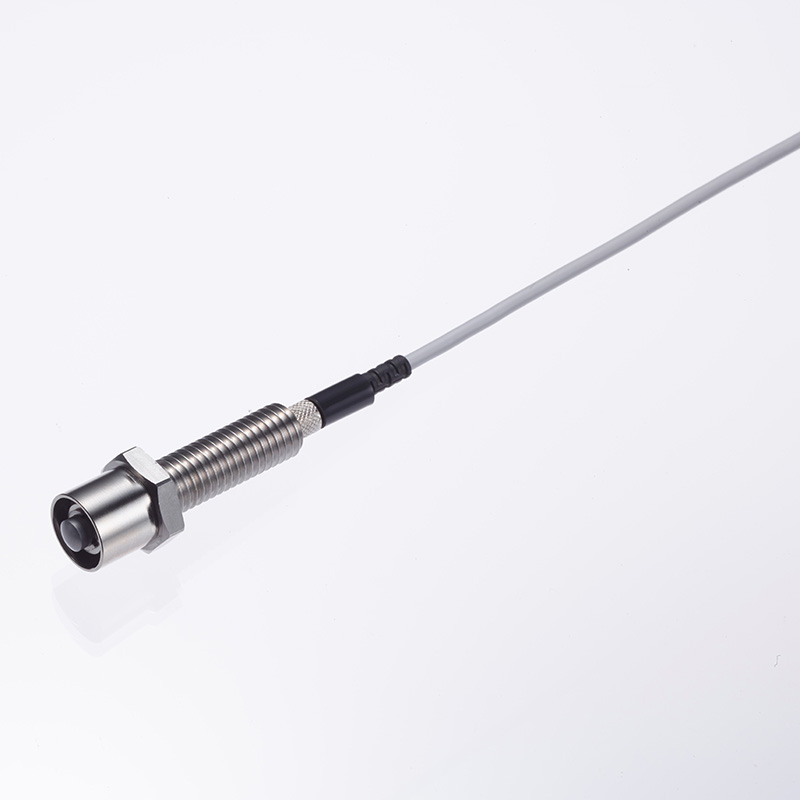

防水形（IP67) 直進当り用

型番 動作形態 繰返し精度 外形 全体の動き IP規格・保護構造 LED 価格 ダウンロード

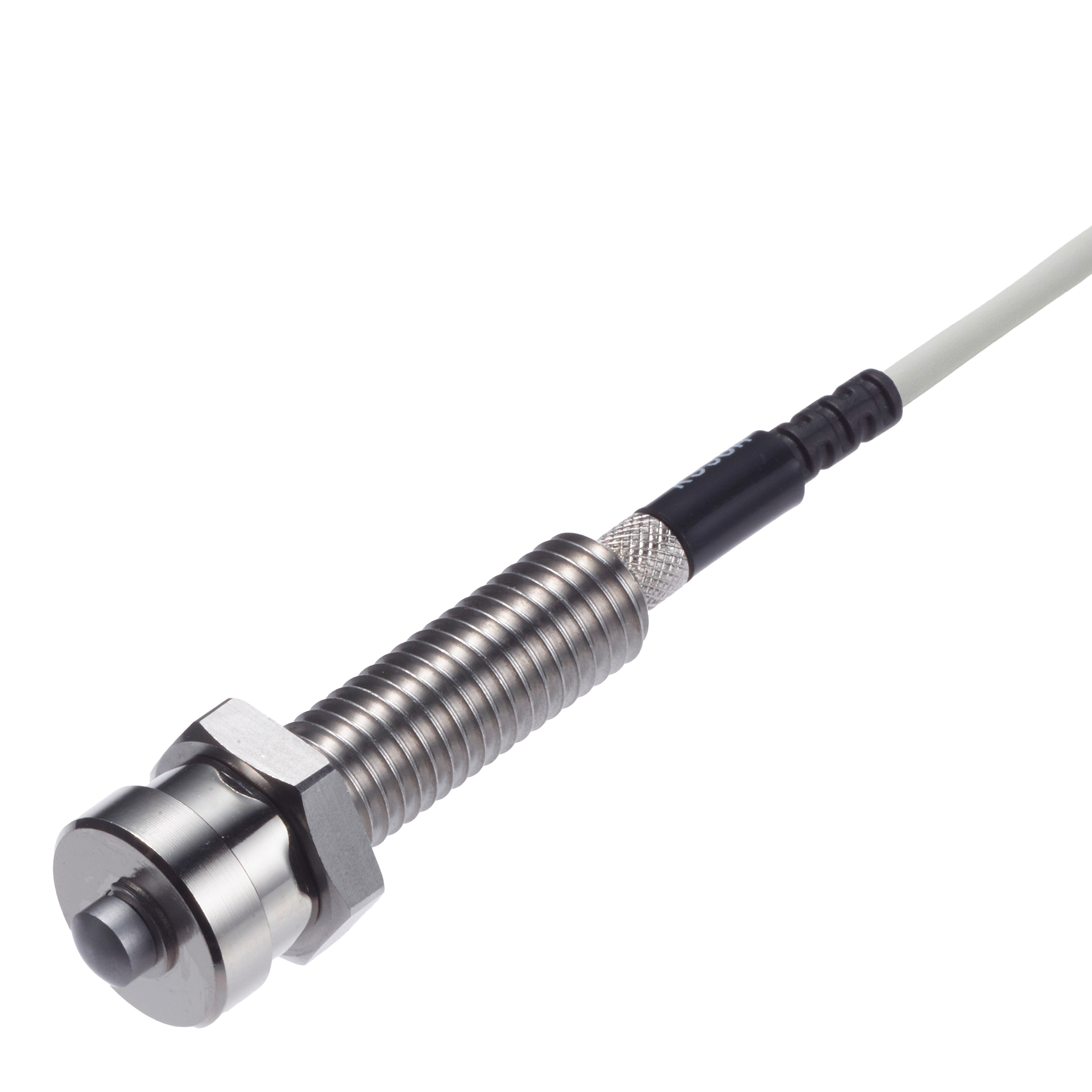

STP080DA STP080DA A:NO 10μm M8（並目） 0.7mm IP67 無し ¥3,720 VONAで買う
STP080DA-L A:NO 10μm M8（並目） 0.7mm IP67 付き ¥4,080 VONAで買う
STP080DB B:NC 10μm M8（並目） 0.7mm IP67 無し ¥3,720 VONAで買う
STP080DB-L B:NC 10μm M8（並目） 0.7mm IP67 付き ¥4,080 VONAで買う
STP080UA STP080UA A:NO 10μm M8（並目） 0.7mm IP67 無し ¥3,720 VONAで買う
STP080UA-L A:NO 10μm M8（並目） 0.7mm IP67 付き ¥4,080 VONAで買う
STP080UB B:NC 10μm M8（並目） 0.7mm IP67 無し ¥3,720 VONAで買う
STP080UB-L B:NC 10μm M8（並目） 0.7mm IP67 付き ¥4,080 VONAで買う
STP100DA STP100DA A:NO 10μm M10（並目） 0.7mm IP67 無し ¥3,720 VONAで買う
STP100DA-L A:NO 10μm M10（並目） 0.7mm IP67 付き ¥4,080 VONAで買う
STP100DB B:NC 10μm M10（並目） 0.7mm IP67 無し ¥3,720 VONAで買う
STP100DB-L B:NC 10μm M10（並目） 0.7mm IP67 付き ¥4,080 VONAで買う
STP100UA STP100UA A:NO 10μm M10（並目） 0.7mm IP67 無し ¥3,720 VONAで買う
STP100UA-L A:NO 10μm M10（並目） 0.7mm IP67 付き ¥4,080 VONAで買う
STP100UB B:NC 10μm M10（並目） 0.7mm IP67 無し ¥3,720 VONAで買う
STP100UB-L B:NC 10μm M10（並目） 0.7mm IP67 付き ¥4,080 VONAで買う

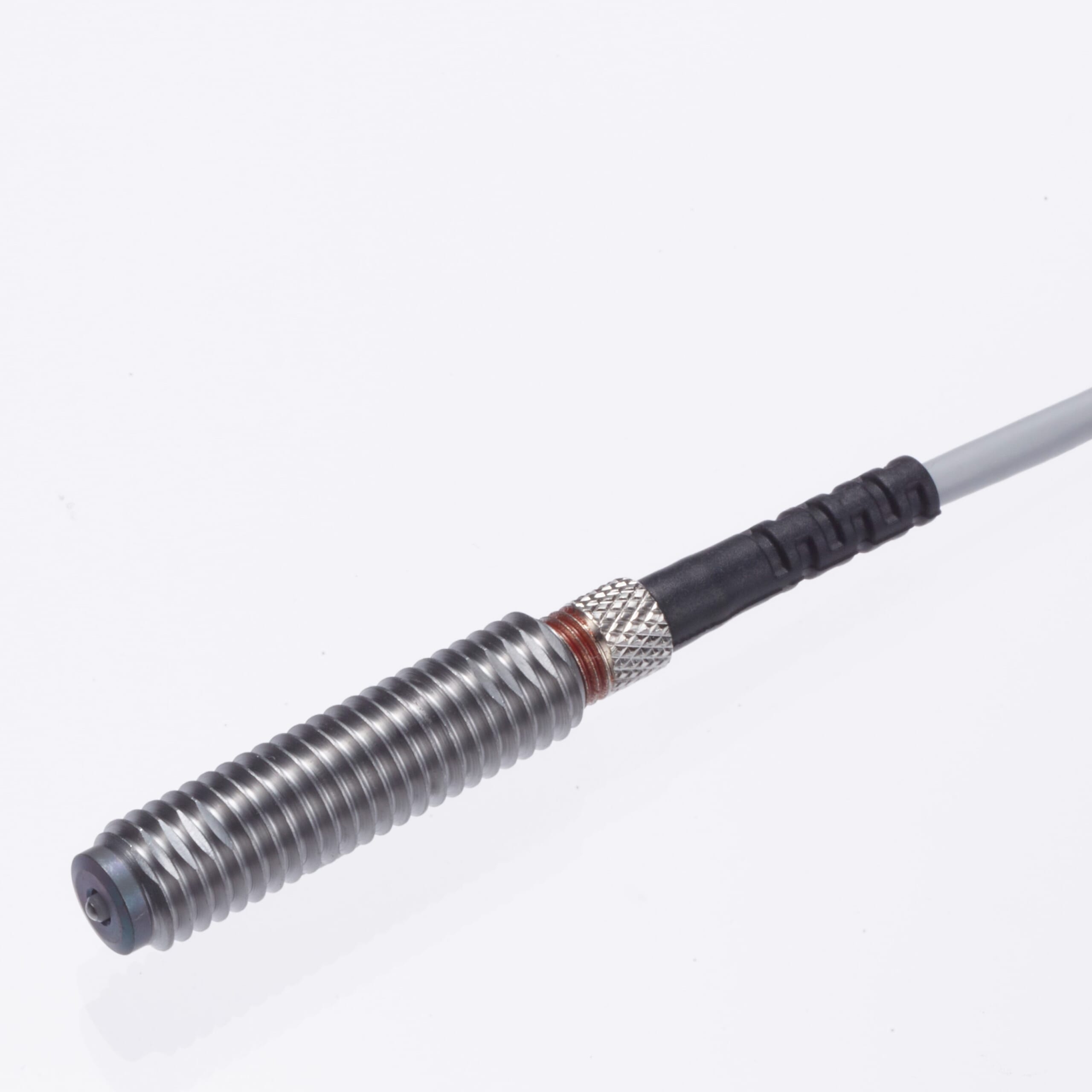

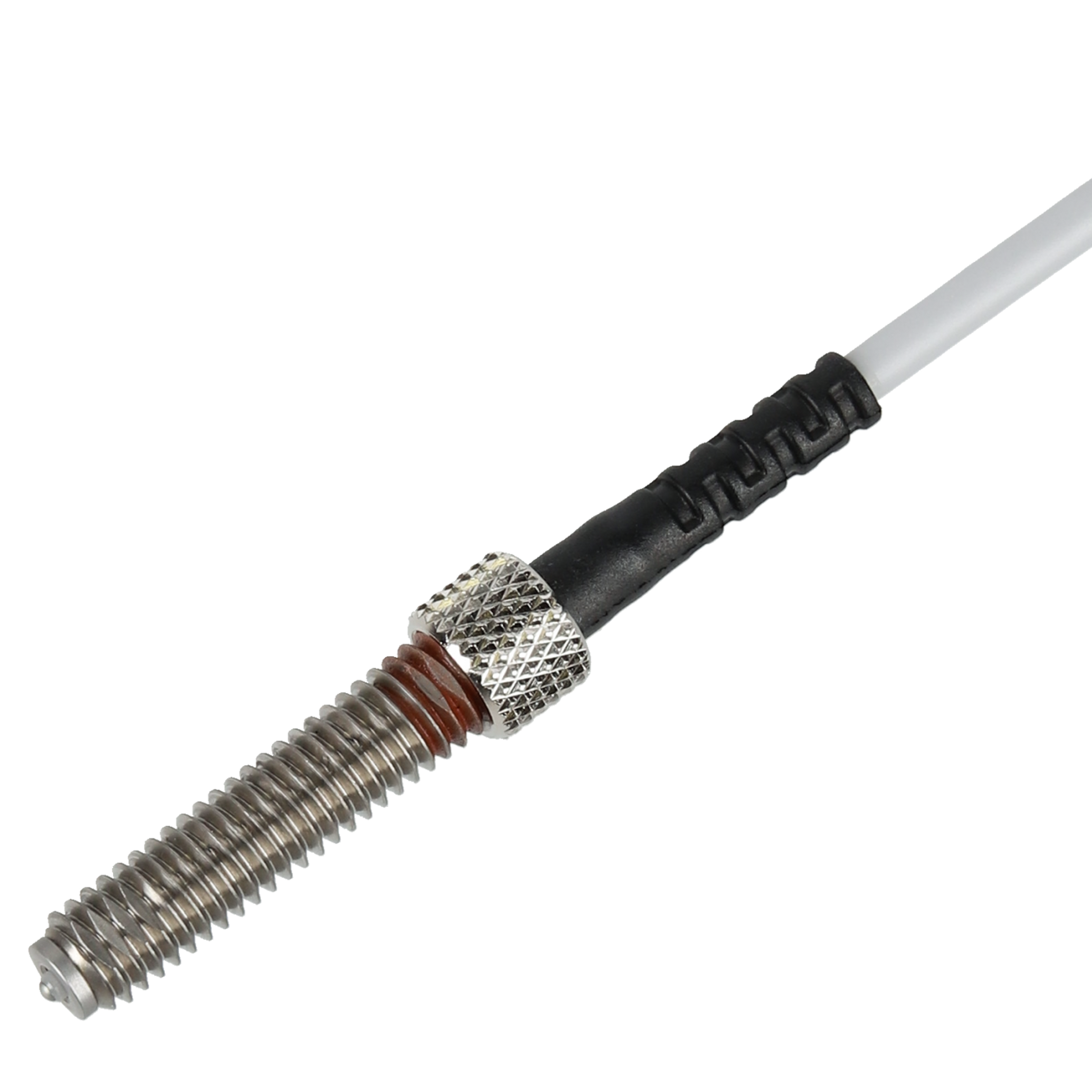

ストレートボルト形 直進当り用

型番 動作形態 繰返し精度 外形 全体の動き IP規格・保護構造 LED 価格 ダウンロード

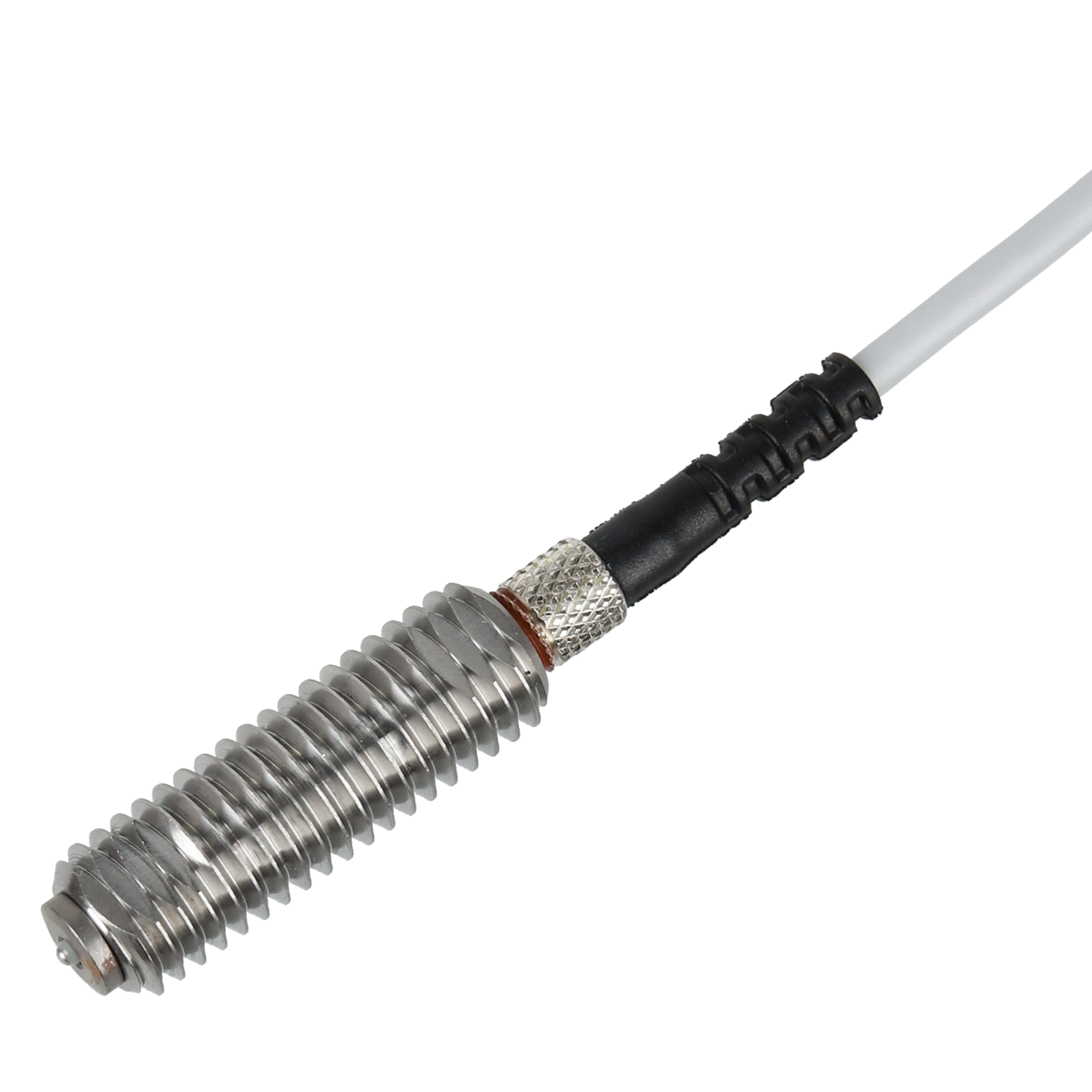

STS060PA STS060PA A:NO 10μm M6（並目） 0.7mm IP65 無し ¥2,790 VONAで買う
STS060PA-L A:NO 10μm M6（並目） 0.7mm IP65 付き ¥3,150 VONAで買う
STS060PB B:NC 10μm M6（並目） 0.7mm IP65 無し ¥2,790 VONAで買う
STS060PB-L B:NC 10μm M6（並目） 0.7mm IP65 付き ¥3,150 VONAで買う
STS080PA STS080PA A:NO 10μm M8（並目） 0.7mm IP65 無し ¥2,980 VONAで買う
STS080PA-L A:NO 10μm M8（並目） 0.7mm IP65 付き ¥3,340 VONAで買う
STS080PB B:NC 10μm M8（並目） 0.7mm IP65 無し ¥2,980 VONAで買う
STS080PB-L B:NC 10μm M8（並目） 0.7mm IP65 付き ¥3,340 VONAで買う
STS100PA STS100PA A:NO 10μm M10（並目） 0.7mm IP65 無し ¥3,090 VONAで買う
STS100PA-L A:NO 10μm M10（並目） 0.7mm IP65 付き ¥3,450 VONAで買う
STS100PB B:NC 10μm M10（並目） 0.7mm IP65 無し ¥3,090 VONAで買う
STS100PB-L B:NC 10μm M10（並目） 0.7mm IP65 付き ¥3,450 VONAで買う

主な仕様

繰返し精度  10μm（レンジ）
接触力  2Ｎ～4Ｎ
外径 6～10mm
全長 51～75mm
当て方  直進
ストローク※全体の動き  0.7ｍｍ
保護構造  IP65～IP67
使用温度範囲 0~80℃
接点構造 接点形
動作形態 A : NO ／ B : NC
動作点  ストッパ面より 約 0 .3 ※1
応差  0
接点精度寿命 1000万回
コンタクト材質 SUS HRC40～50

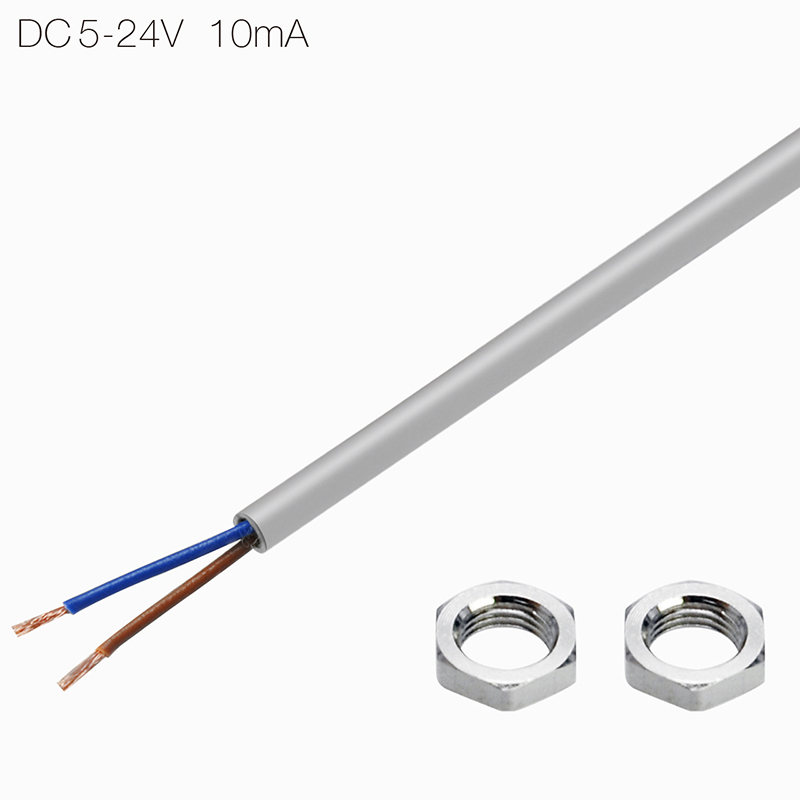

ケーブル 長さ2m 耐油性2芯φ2.8　引張り強度30N　ケーブルプロテクタ付(取外可) 　曲げ半径R7
使用温度範囲 ０℃~80℃　氷結ないこと
温度ドリフト 0(アンプがない為電子部品に伴う温度ドリフトがありません）
振動 10～55 Hz複振幅1.5 X、Ｙ、Ｚ各方向
衝撃 300㎨　X、Y、Z各方向
接点定格 DC5V~DC24V　定常電流10mA以下（突入電流20mA以下） LED付の場合、LEDに10 m A以上の電流が流れないよう電流制限が必要です。
標準付属品 ナット2個 歯付座金1個
耐静荷重（N） 5000N
耐衝撃エネルギー（Ｊ） 0.4Ｊ
ストッパ面材質硬度 SUS HRC40～5 0
注意事項 ※ 操作速度10mm/min以下での使用は避けてください。
