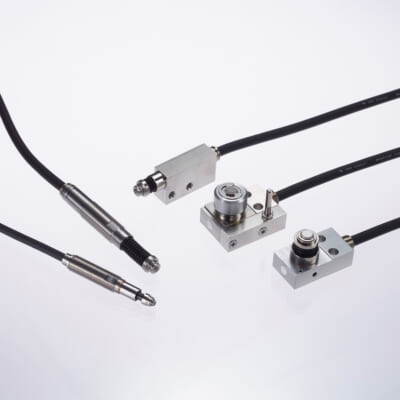

高精度MT-タッチスイッチ

MTシリーズ

タッチスイッチ最上位機種、最高精度と高耐久性

アンプ不要でレンジ0.5µmの繰返し精度。
保護等級IP67で水や油、クーラントの環境でも安定した検出を実現します。
接触式だからこそ実現可能な安定性と精度で、製造工程での工数やラインのダウンタイム削減に寄与するタッチスイッチです。

  • 国内生産
  • 高耐久性
  • ロングセラー
  • コストダウン
  • 高精度
  • 低接触力

選ばれる理由

保護等級IP67で油や切粉に強い

保護等級IP67で油や切粉に強い

接触式だからこその精密位置決めが、水・油・クーラント・切粉が飛び散る悪環境下でも実現。 CNC工作機械や自動車製造ライン、薬品がかかる悪環境下で採用実績多数。

繰返し精度0.5μm(レンジ)の高精度位置決め

繰返し精度0.5μm(レンジ)の高精度位置決め

自動車製造ラインでも、高精度位置信号を安定出力できるスイッチとして、トヨタ自動車と共同開発。 工作機械機内での、刃物の原点出し用途やテーブルの位置決めでは、50万台の採用実績があり、世界トップクラスのシェアを誇ります。

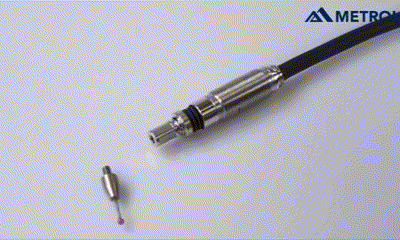

測定子(コンタクト)のカスタマイズが容易

測定子(コンタクト)のカスタマイズが容易

検出対象物に合わせて多様な測定子のカスタマイズが可能。取付部がM2.5の測定子であれば他社製・自作などお客様自身で取付ができます。
※P10DHシリーズのみ[ 資料をDL ]

アンプ不使用・精密機械式で、誤検知を防止

アンプ不使用・精密機械式で、誤検知を防止

メトロールのタッチスイッチは電気式センサのように、センサ同士の相互干渉や磁界の変化による誤検知がありません。
また、アンプ不使用で自己発熱による温度ドリフトや応差がなく、ミクロン台の微小動作の検知を実現。
誤検知による不良発生やチョコ停を防止し、生産効率、品質向上に貢献します。

アプリケーションに応じて以下のカスタマイズが対応可能

アプリケーションに応じて以下のカスタマイズが対応可能

・測定子(コンタクト)の変更
・センサ保護ブーツの変更・追加
・切粉避け保護カバー
・接触力の変更
・コードの長さ・保護、中継コネクタの変更・追加
詳細はカタログを参照下さい。

1μm 繰返し精度試験測定 ~超小形PT-タッチスイッチ編~*

【位置決めタッチスイッチ】アプリケーション紹介

機種ラインナップ

直進当り用

型番 動作形態 繰返し精度 外形 全体の動き IP規格・保護構造 LED 価格 ダウンロード

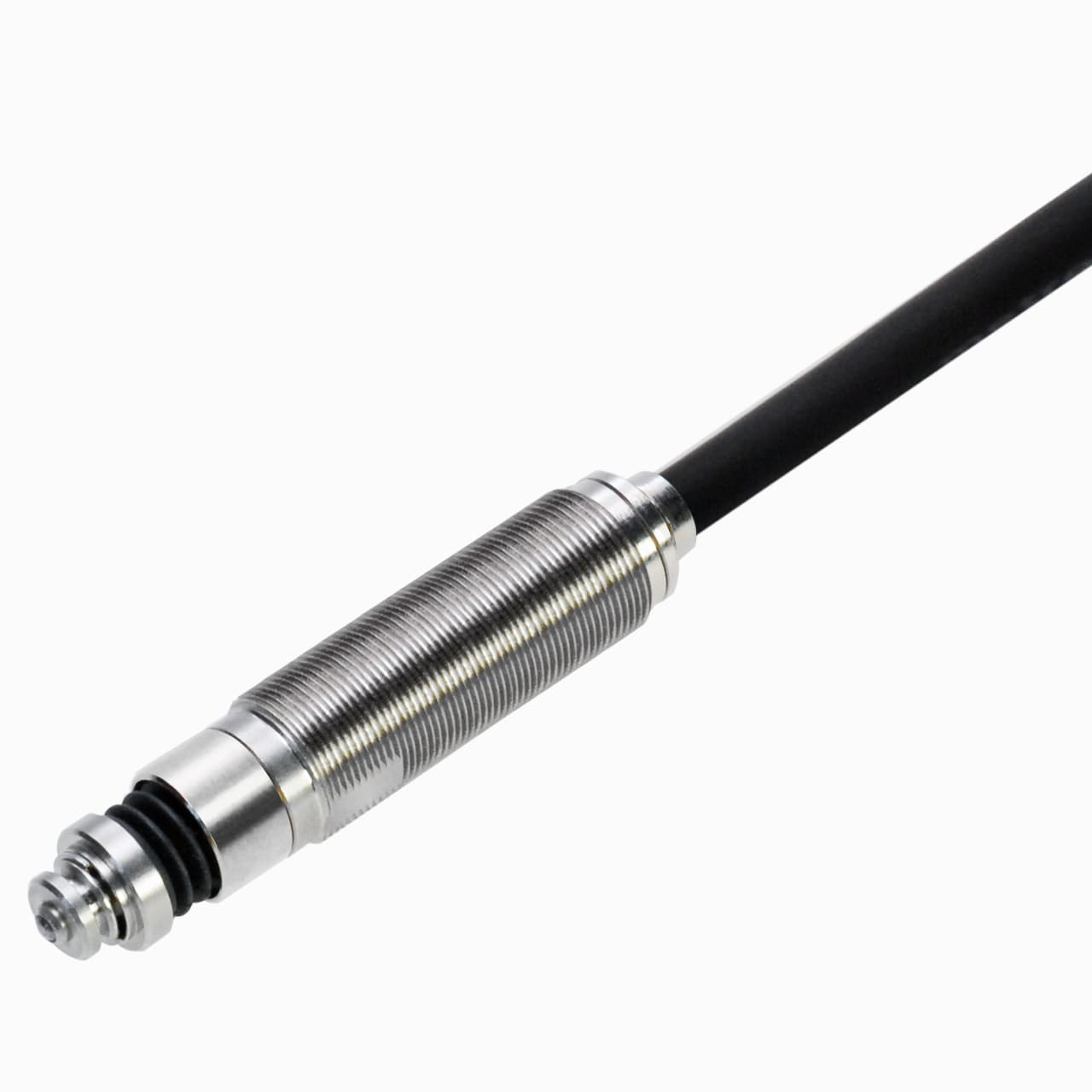

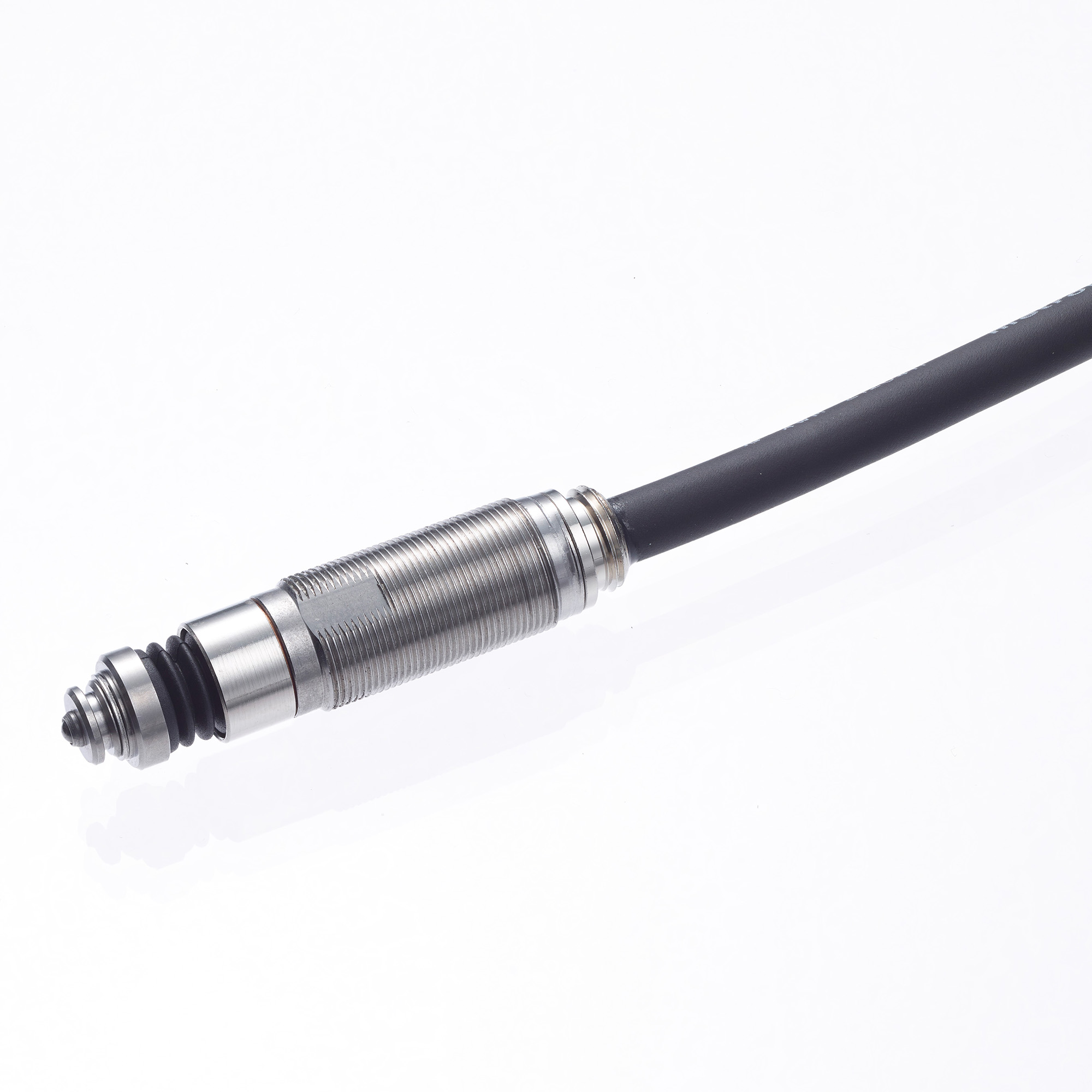

P10DA-A P10DA-A A:NO 0.5μm M10×0.5 3mm IP67 無し ¥8,040 VONAで買う
P10DA-AL A:NO 0.5μm M10×0.5 3mm IP67 付き ¥8,540 VONAで買う

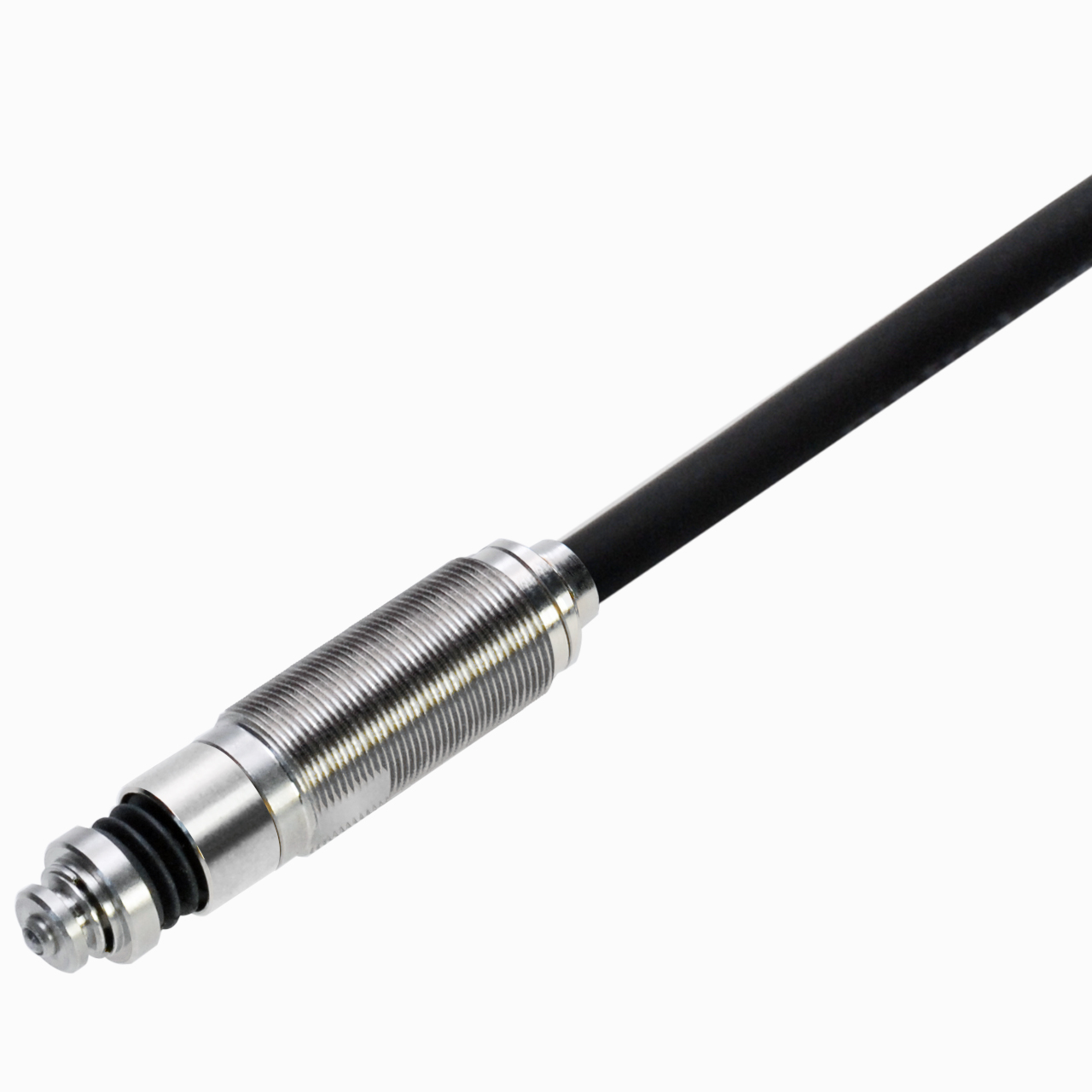

P10DB-A P10DB-A B:NC 0.5μm M10×0.5 3mm IP67 無し ¥8,040 VONAで買う
P10DB-AL B:NC 0.5μm M10×0.5 3mm IP67 付き ¥8,540 VONAで買う

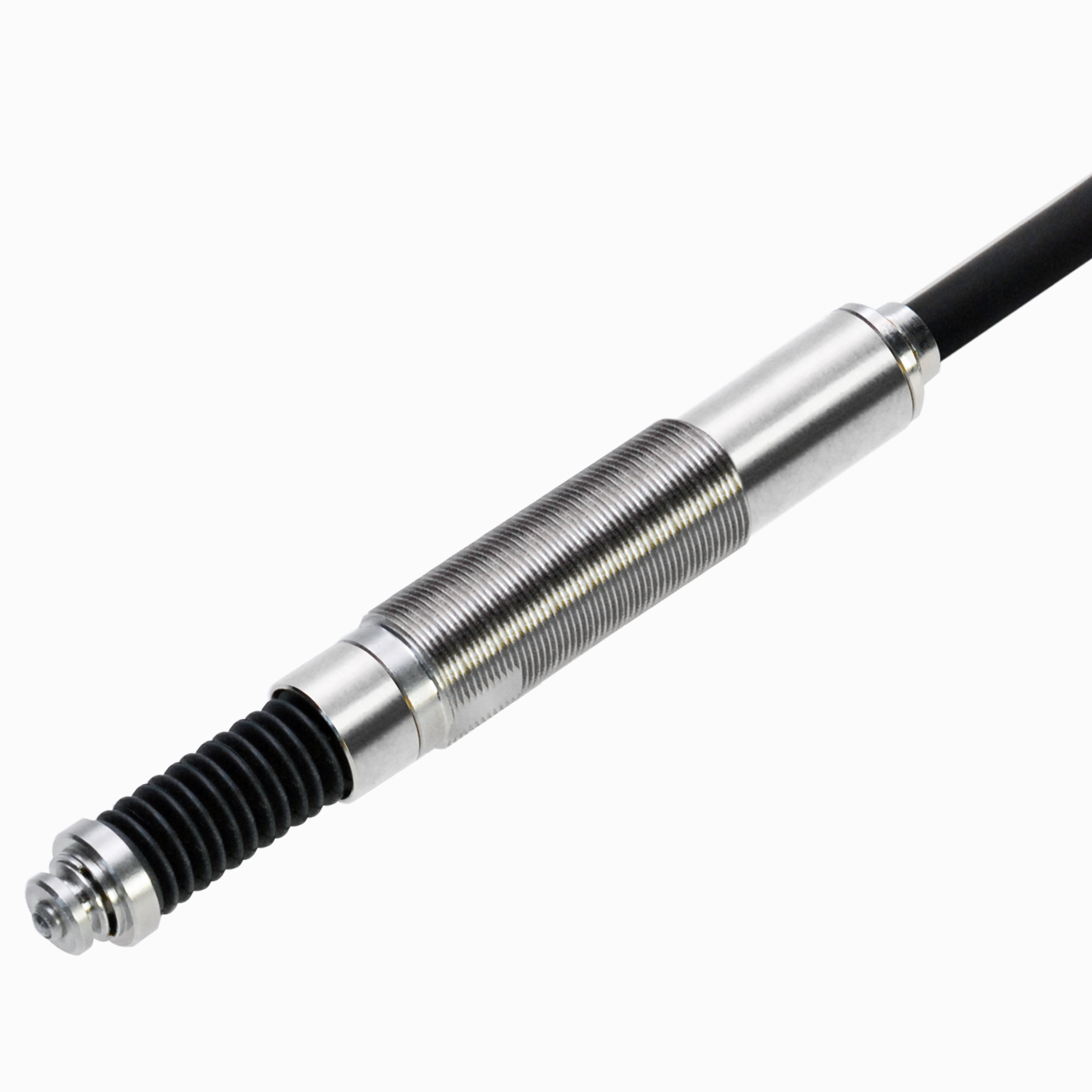

P10DLB-A P10DLB-A B:NC 0.5μm M10×0.5 10mm IP67 無し ¥10,100 VONAで買う
P10DLB-AL B:NC 0.5μm M10×0.5 10mm IP67 付き ¥10,600 VONAで買う

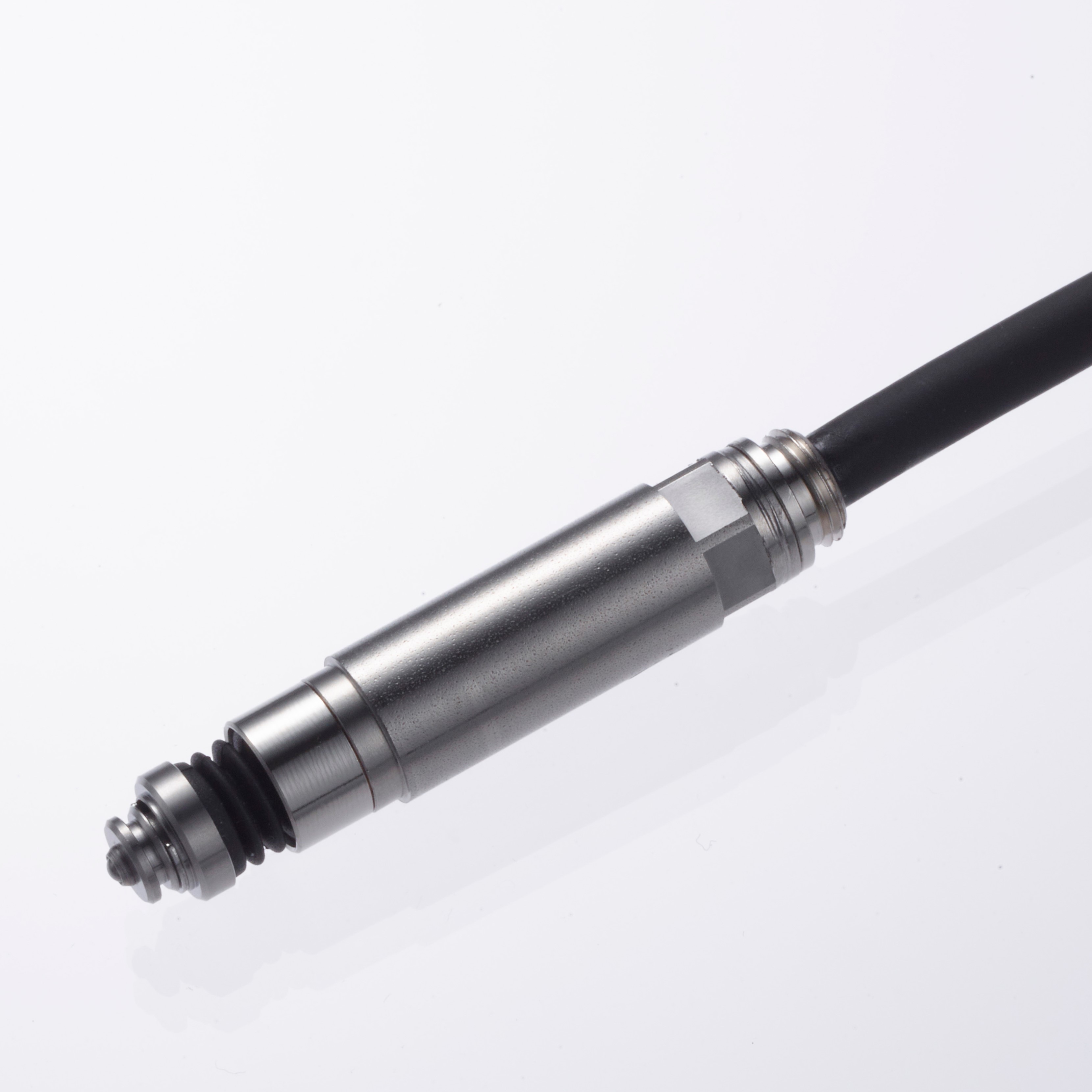

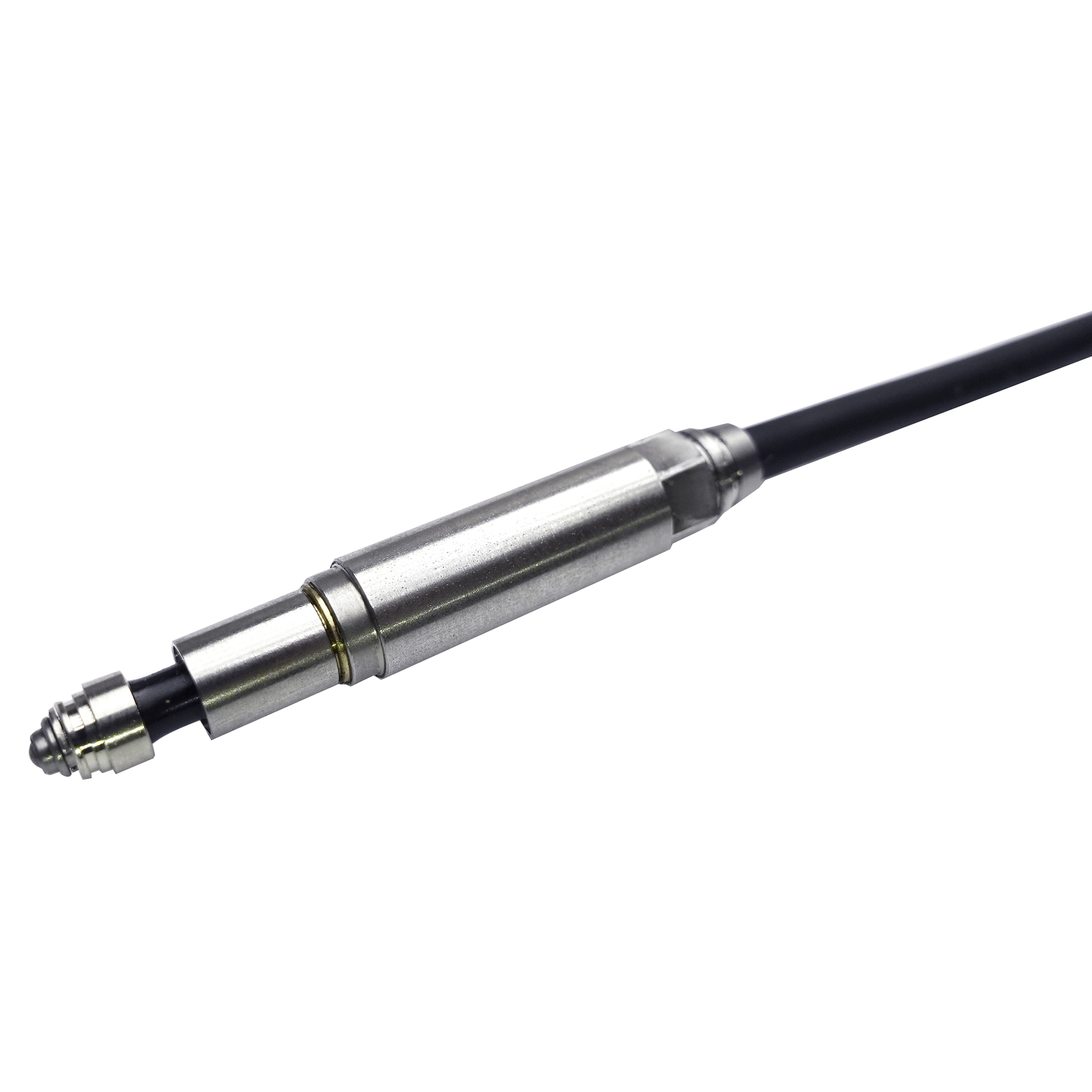

P10SA-A P10SA-A A:NO 0.5μm φ10 3mm IP67 無し ¥8,040 VONAで買う
P10SA-AL A:NO 0.5μm φ10 3mm IP67 付き ¥8,540 VONAで買う

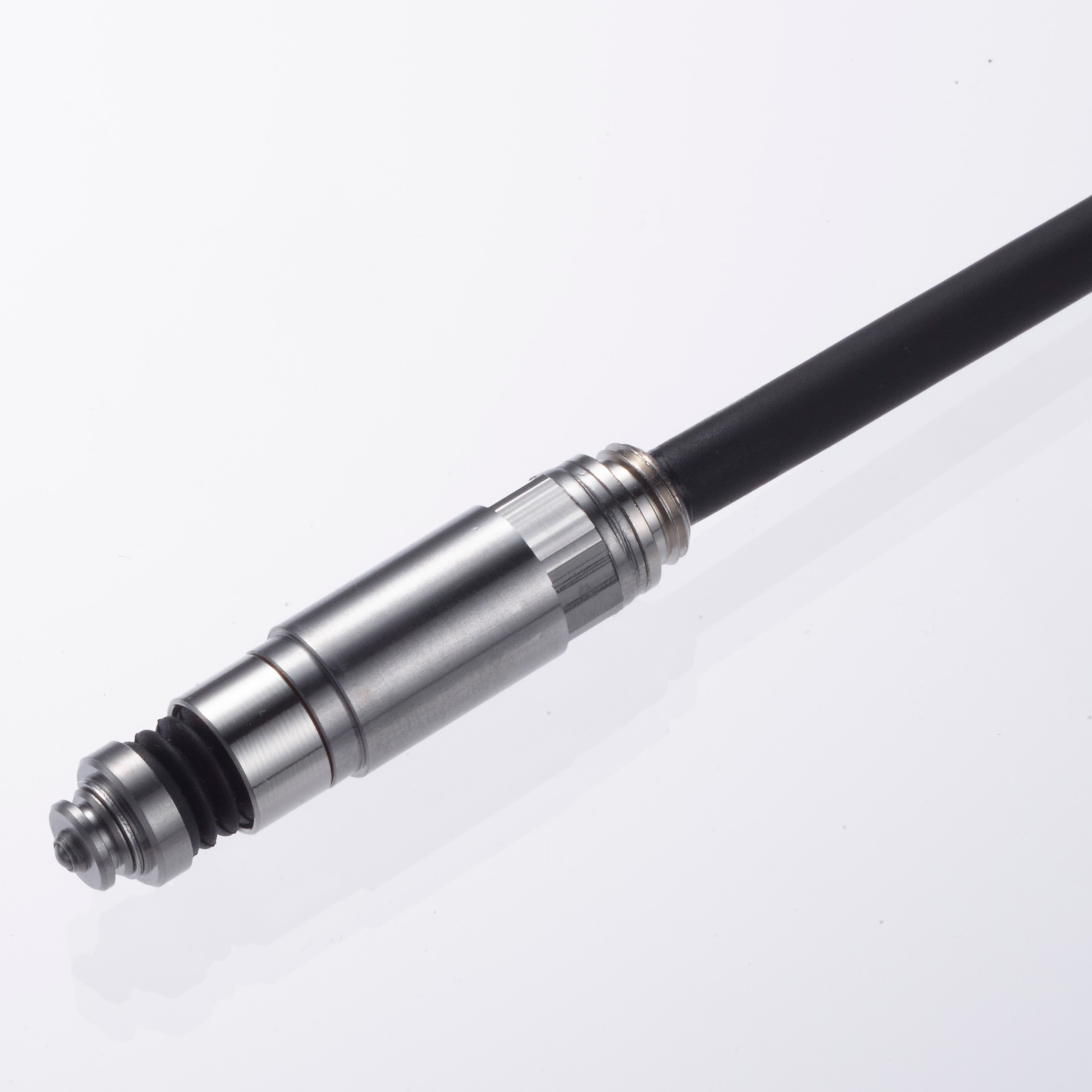

P10SB-A P10SB-A B:NC 0.5μm φ10 3mm IP67 無し ¥8,040 VONAで買う
P10SB-AL B:NC 0.5μm φ10 3mm IP67 付き ¥8,540 VONAで買う

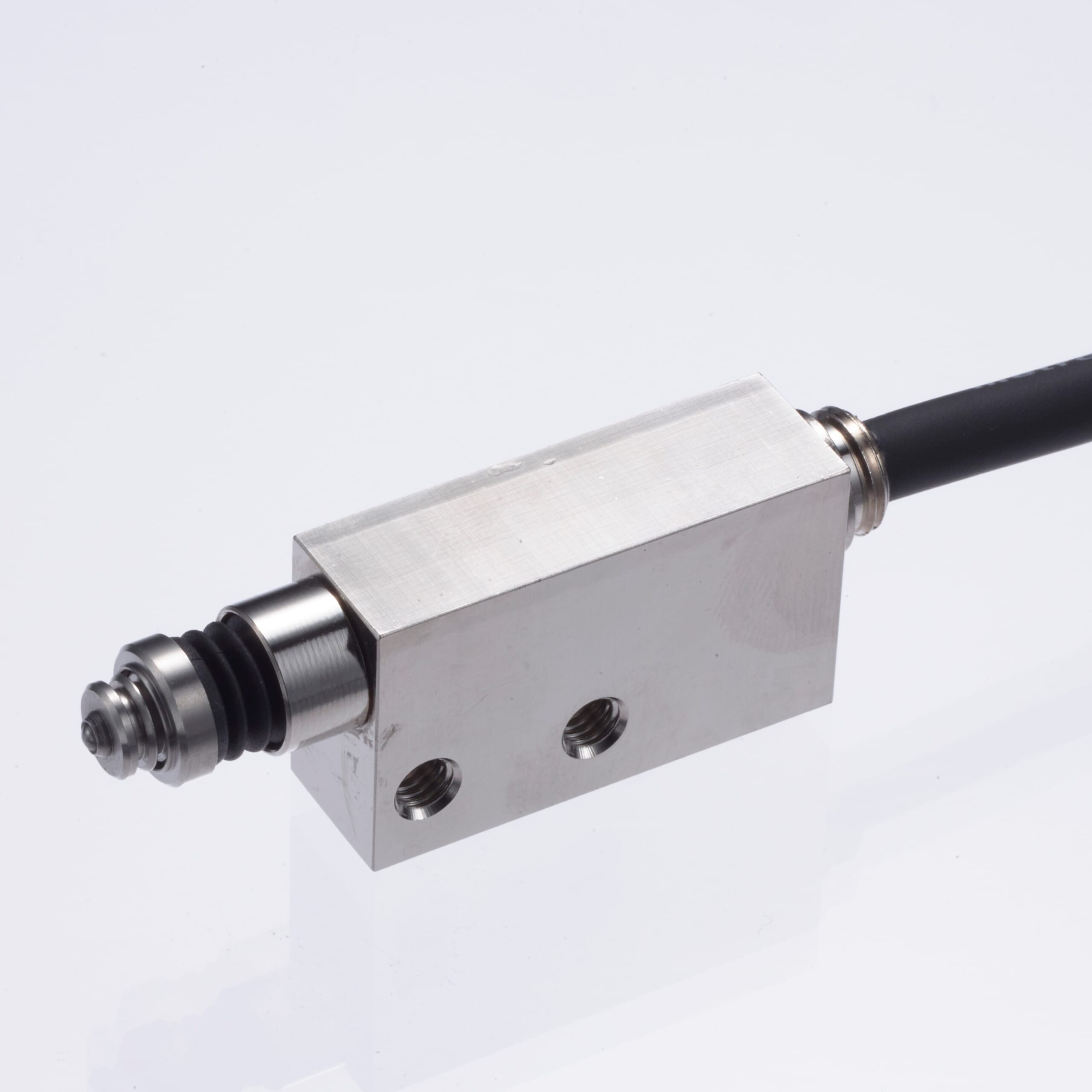

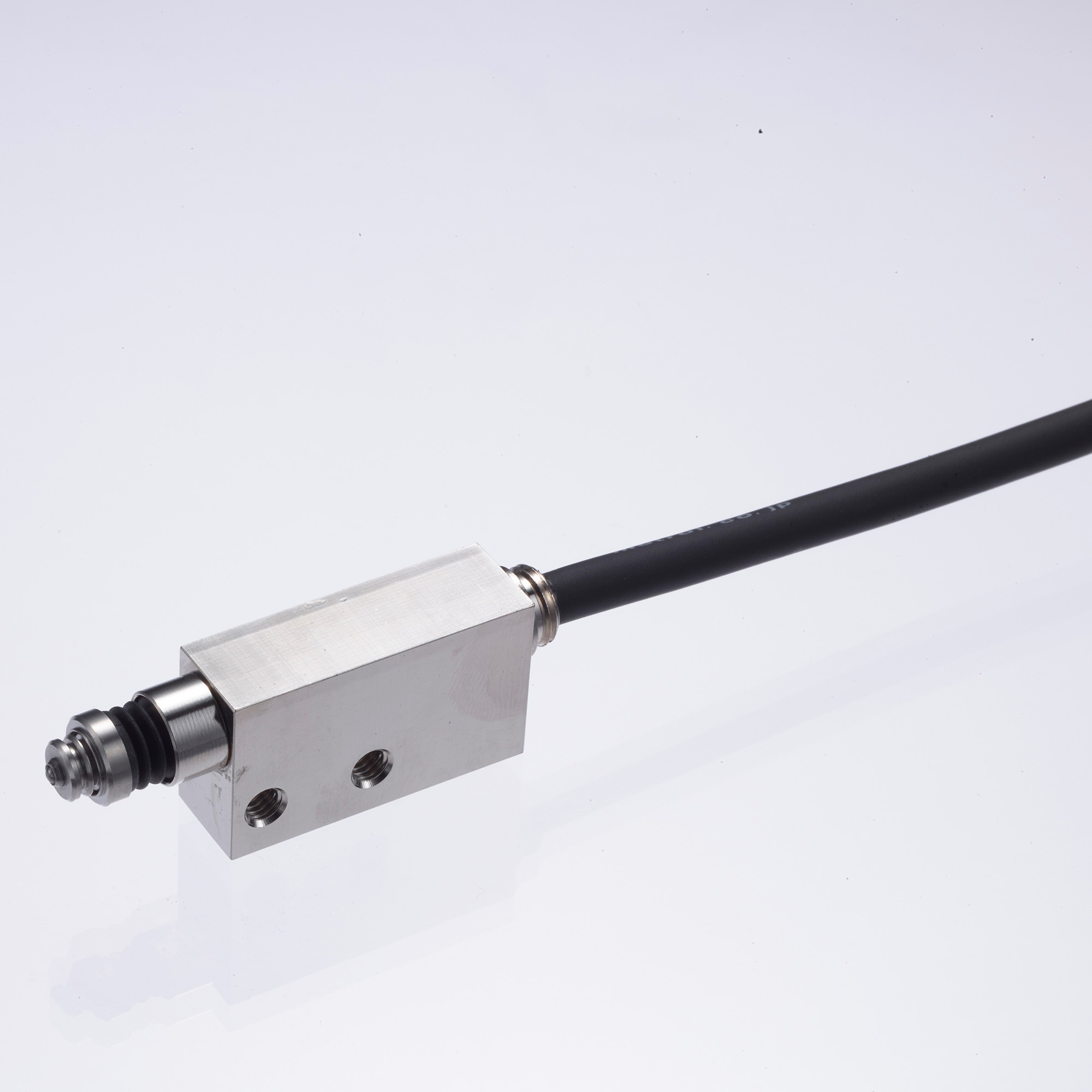

P12DA-A P12DA-A A:NO 0.5μm 10×18×31 3mm IP67 無し ¥9,100 VONAで買う
P12DA-AL A:NO 0.5μm 10×18×31 3mm IP67 付き ¥9,600 VONAで買う

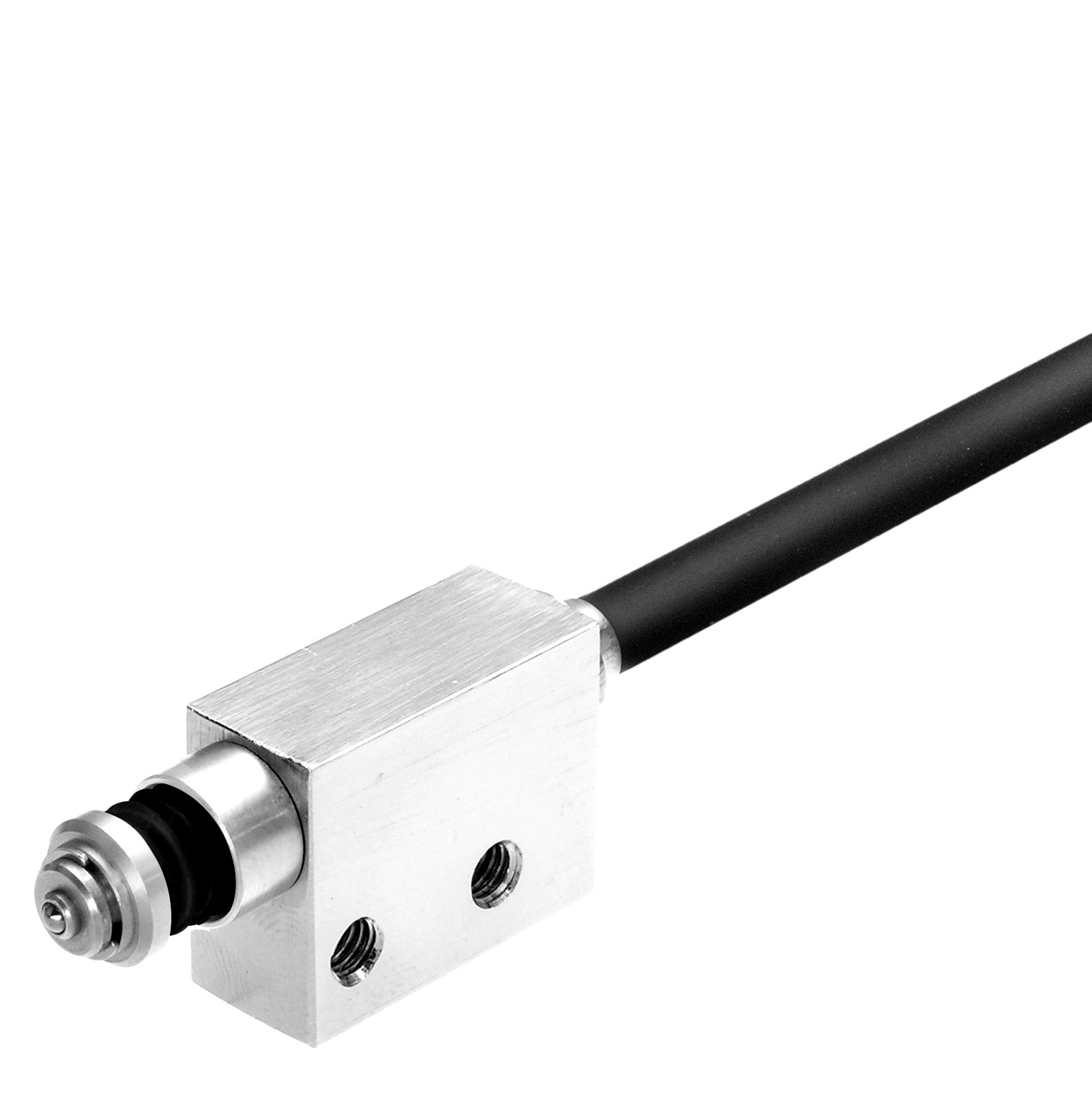

P12DB-A P12DB-A B:NC 0.5μm 10×18×23 3mm IP67 無し ¥9,100 VONAで買う
P12DB-AL B:NC 0.5μm 10×18×23 3mm IP67 付き ¥9,600 VONAで買う

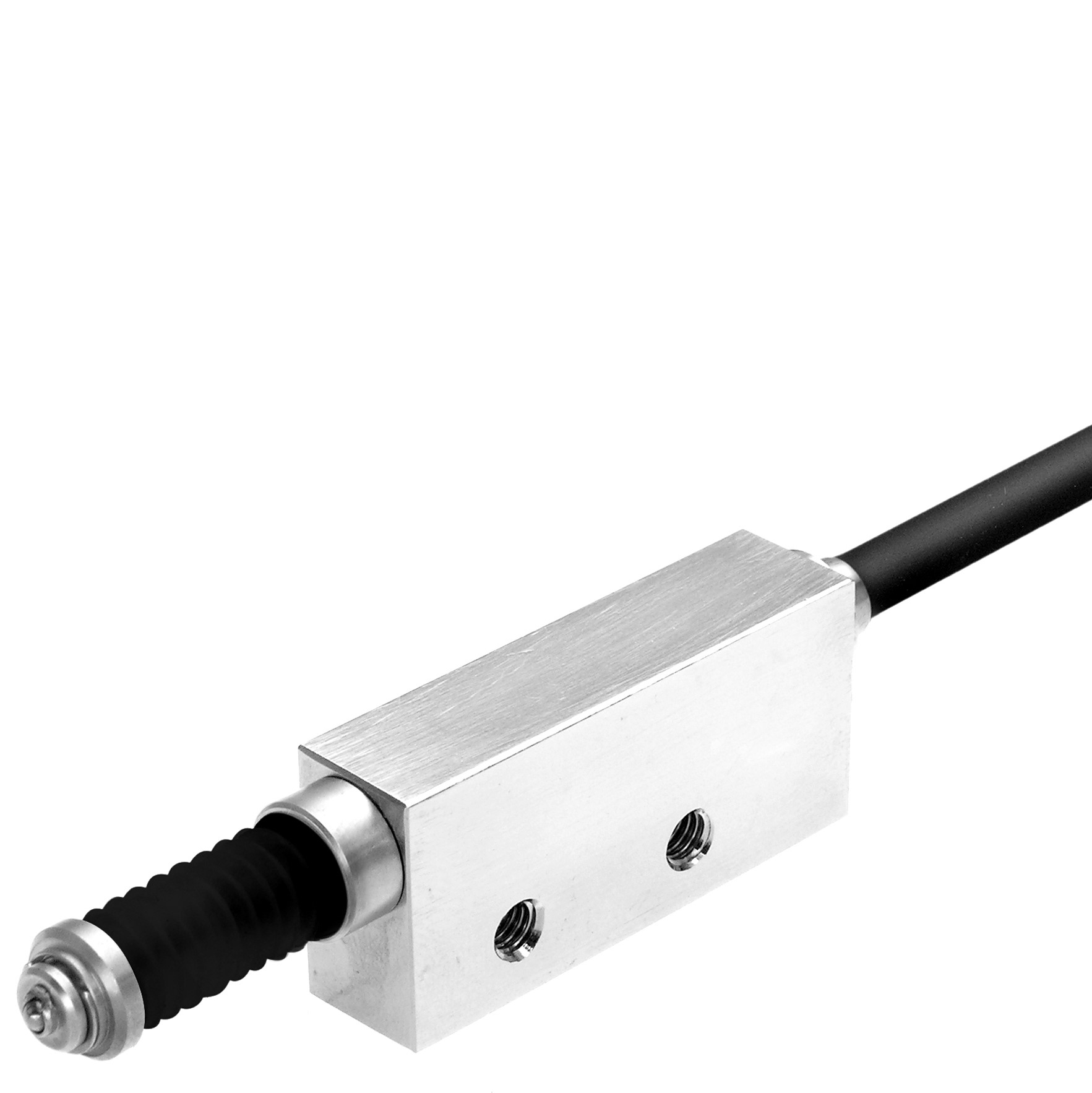

P12DLB-A P12DLB-A B:NC 0.5μm 10×18×39 10mm IP67 無し ¥11,300 VONAで買う
P12DLB-AL B:NC 0.5μm 10×18×39 10mm IP67 付き ¥11,800 VONAで買う
P085DB-A P085DB-A B:NC 0.5μm M8×0.5 3mm IP67 無し ¥8,040 VONAで買う
P085DB-AL B:NC 0.5μm M8×0.5 3mm IP67 付き ¥8,540 VONAで買う

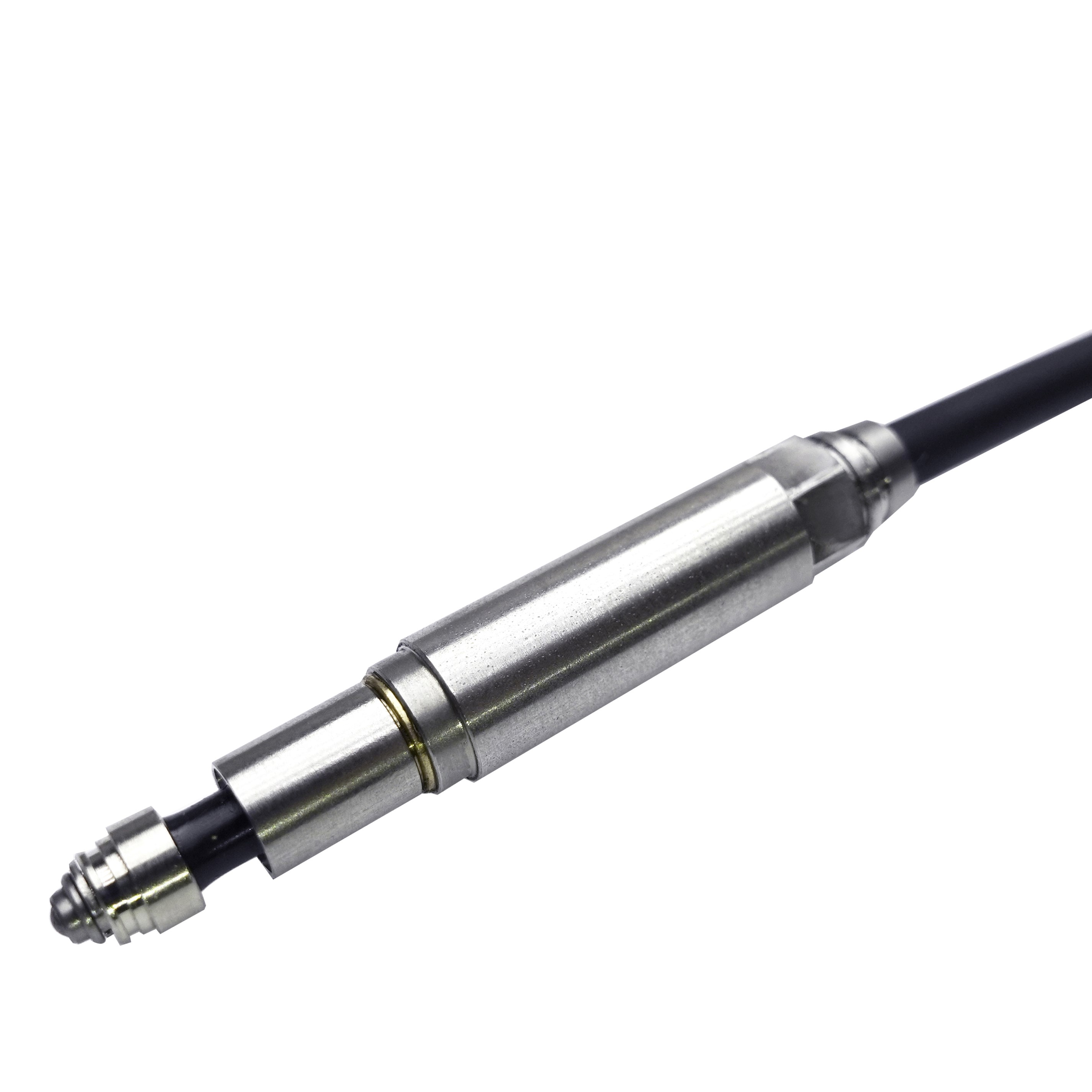

P08SB-A P08SB-A B:NC 0.5μm φ8 3mm IP67 無し ¥8,040 VONAで買う
P08SB-AL B:NC 0.5μm φ8 3mm IP67 付き ¥8,540 VONAで買う

コンタクト無しタイプ ※別売の測定子をご用意ください

型番 動作形態 繰返し精度 外形 全体の動き IP規格・保護構造 LED 価格 ダウンロード

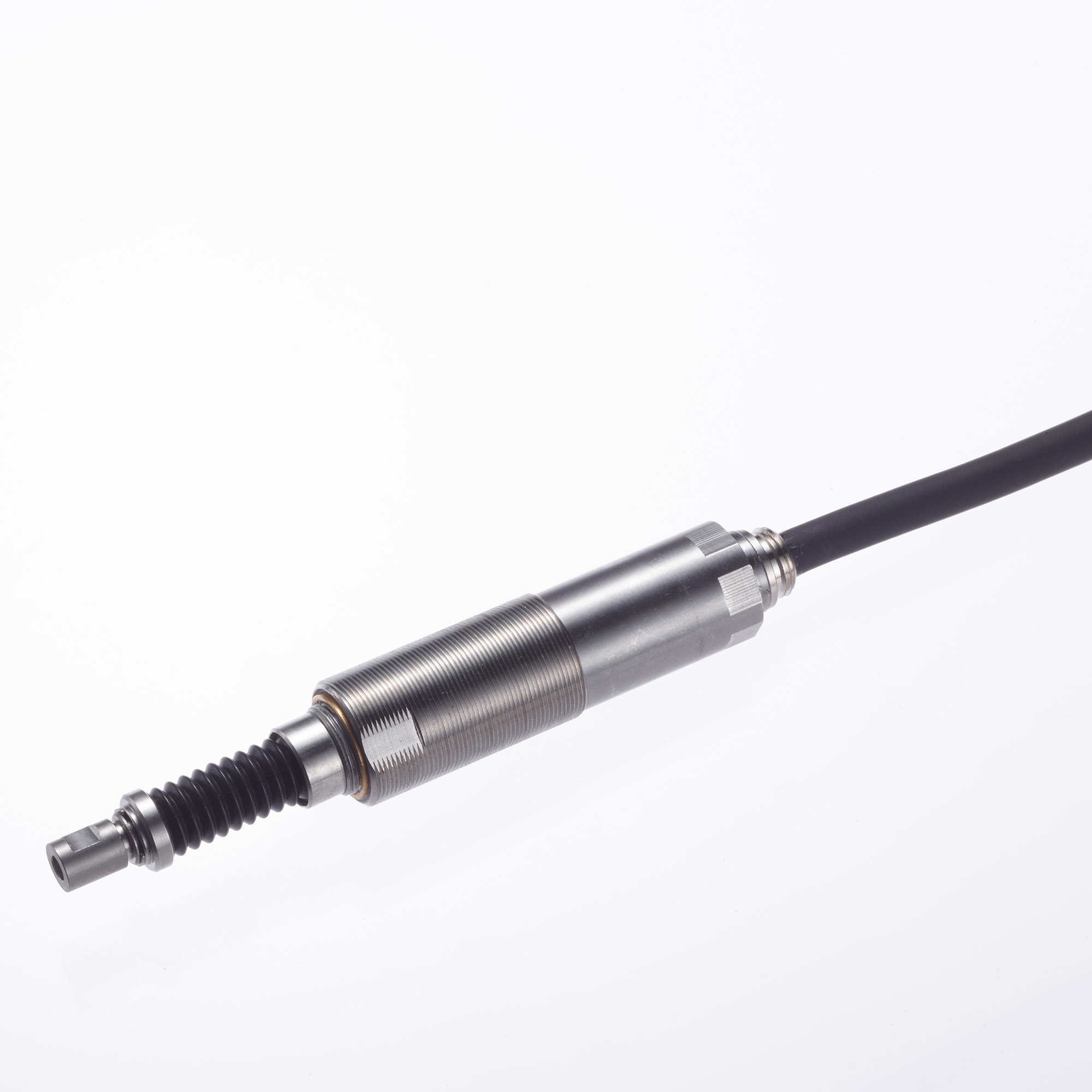

P10DHA-T P10DHA-T A:NO 0.5μm M14×0.5 3mm IP67 無し ¥16,100
P10DHA-TL A:NO 0.5μm M14×0.5 3mm IP67 付き ¥16,600

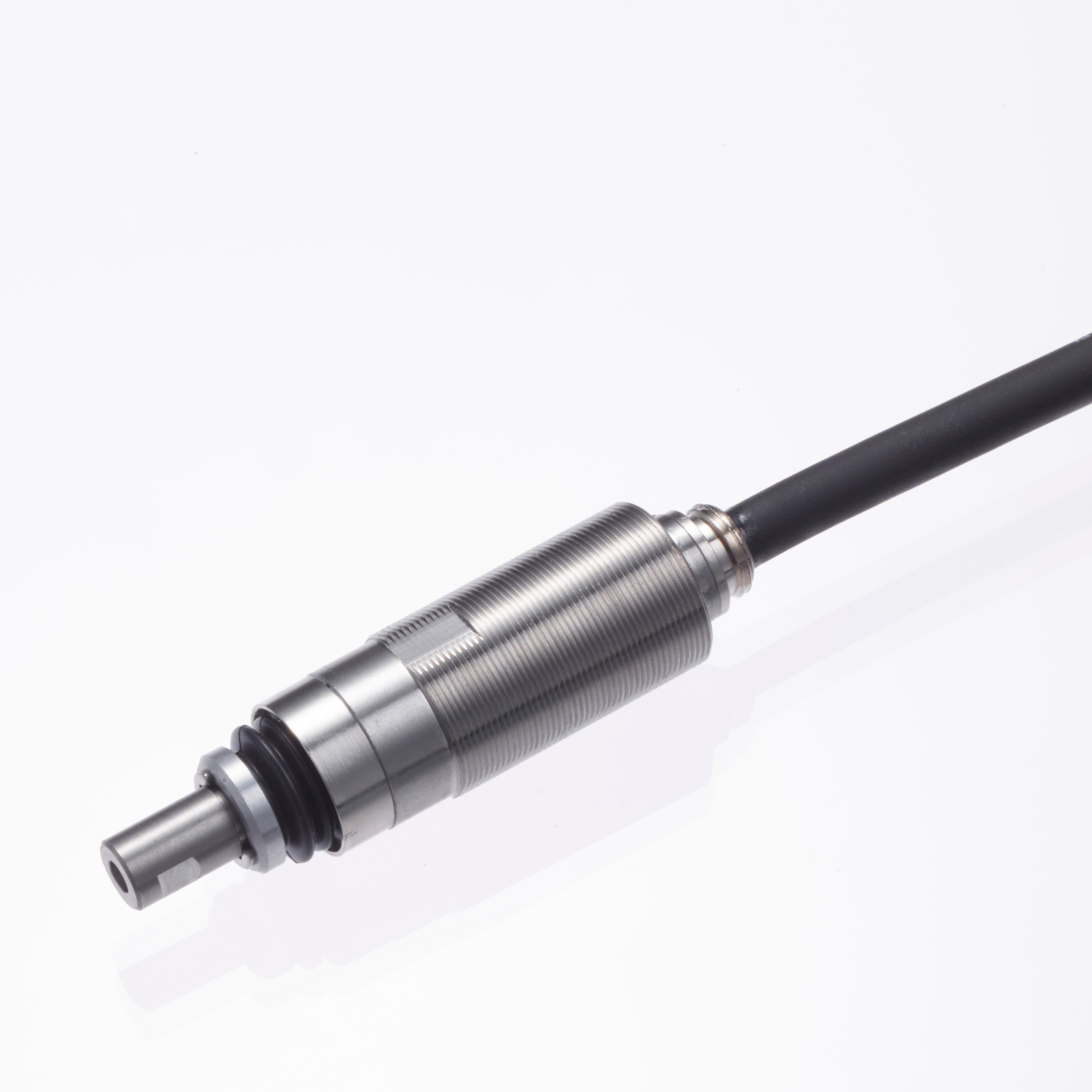

P10DHB-T P10DHB-T B:NC 0.5μm M14×0.5 3mm IP67 無し ¥16,100
P10DHB-TL B:NC 0.5μm M14×0.5 3mm IP67 付き ¥16,600

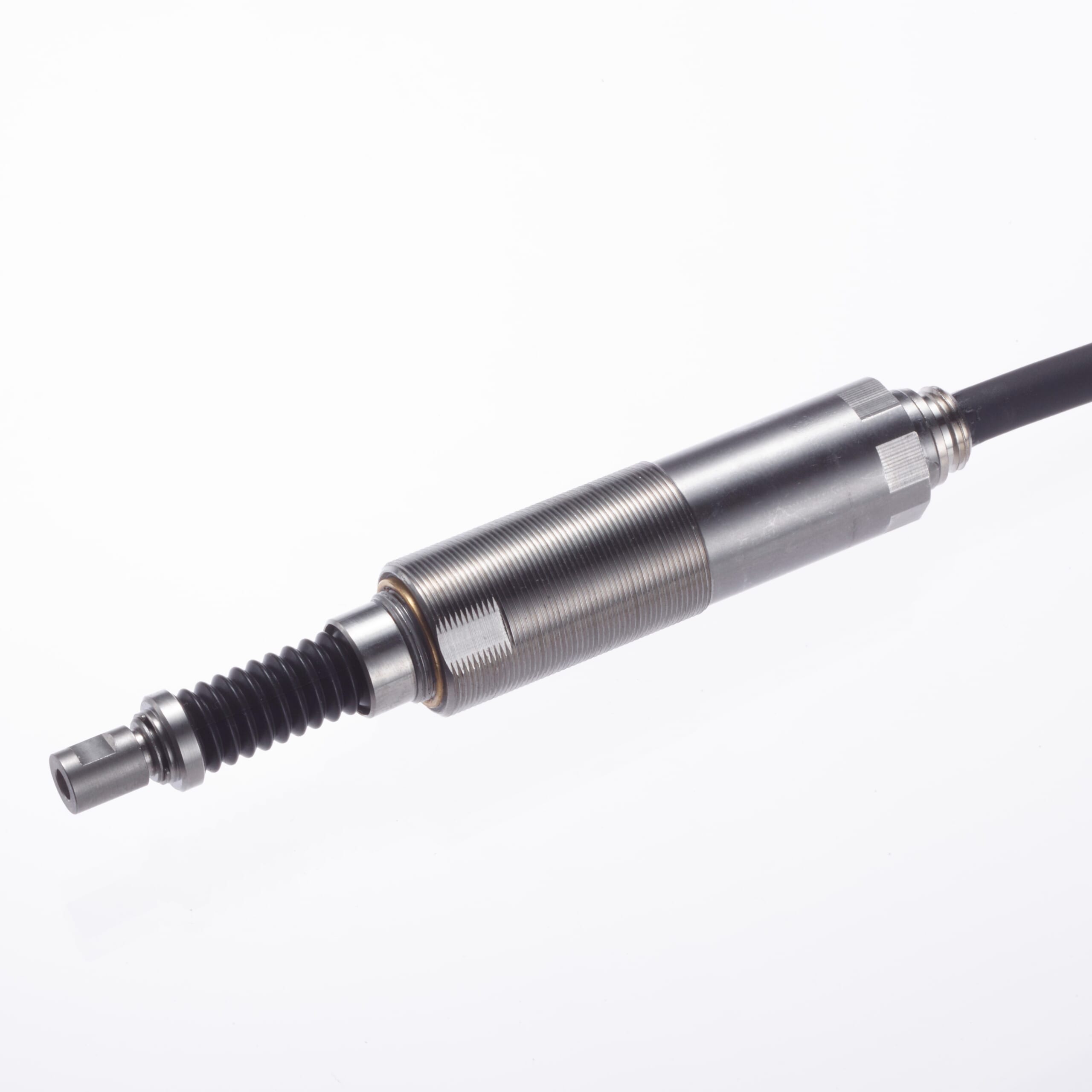

P10DHLTB-T P10DHLTB-T B:NC 0.5μm M14×0.5 10mm IP67 無し ¥17,900
P10DHLTB-TL B:NC 0.5μm M14×0.5 10mm IP67 付き ¥18,400

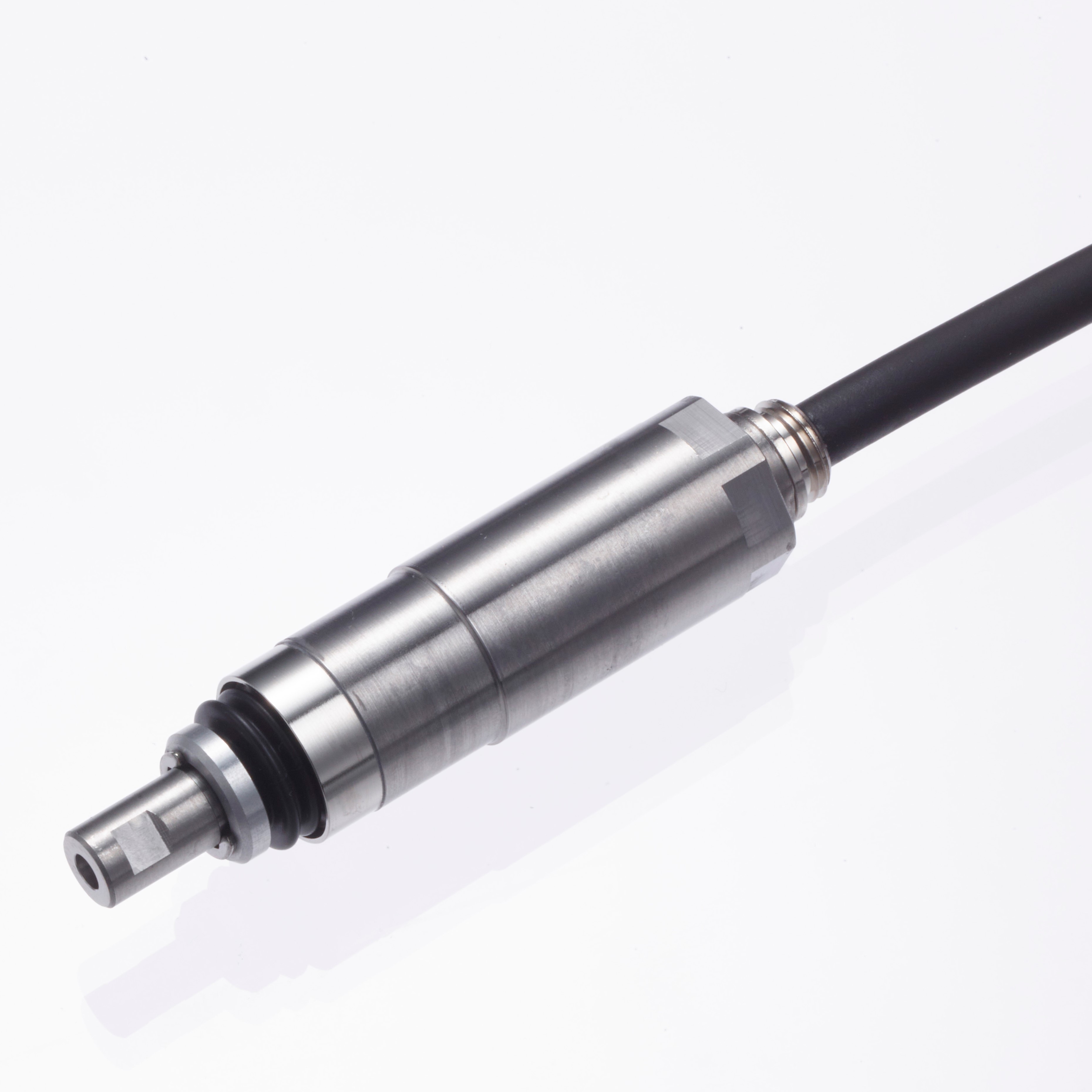

P10SHA-T P10SHA-T A:NO 0.5μm φ14 3mm IP67 無し ¥15,400
P10SHA-TL A:NO 0.5μm φ14 3mm IP67 付き ¥15,900
P10SHB-T P10SHB-T B:NC 0.5μm φ14 3mm IP67 無し ¥15,400
P10SHB-TL B:NC 0.5μm φ14 3mm IP67 付き ¥15,900

平型 直進当り用

型番 動作形態 繰返し精度 外形 全体の動き IP規格・保護構造 LED 価格 ダウンロード

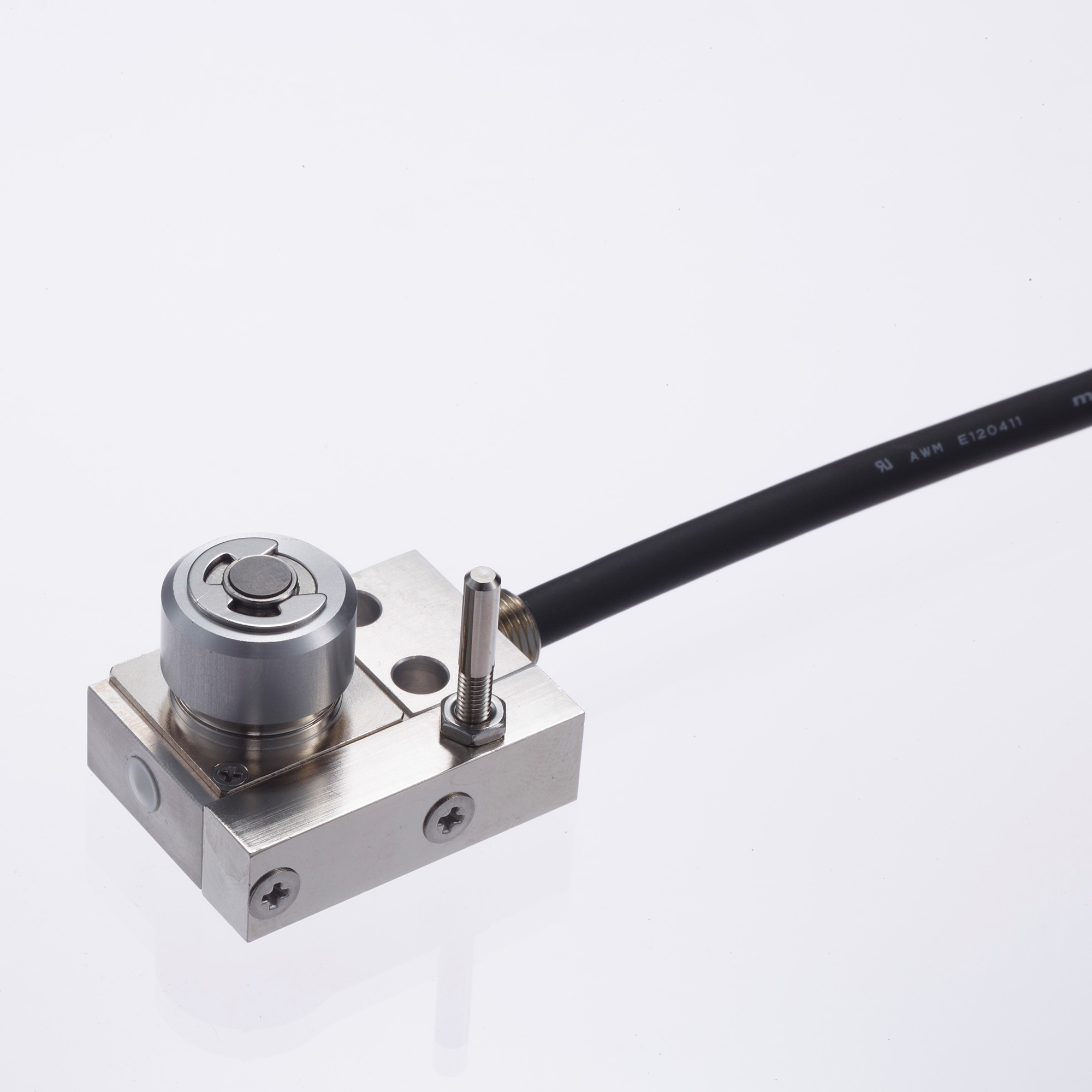

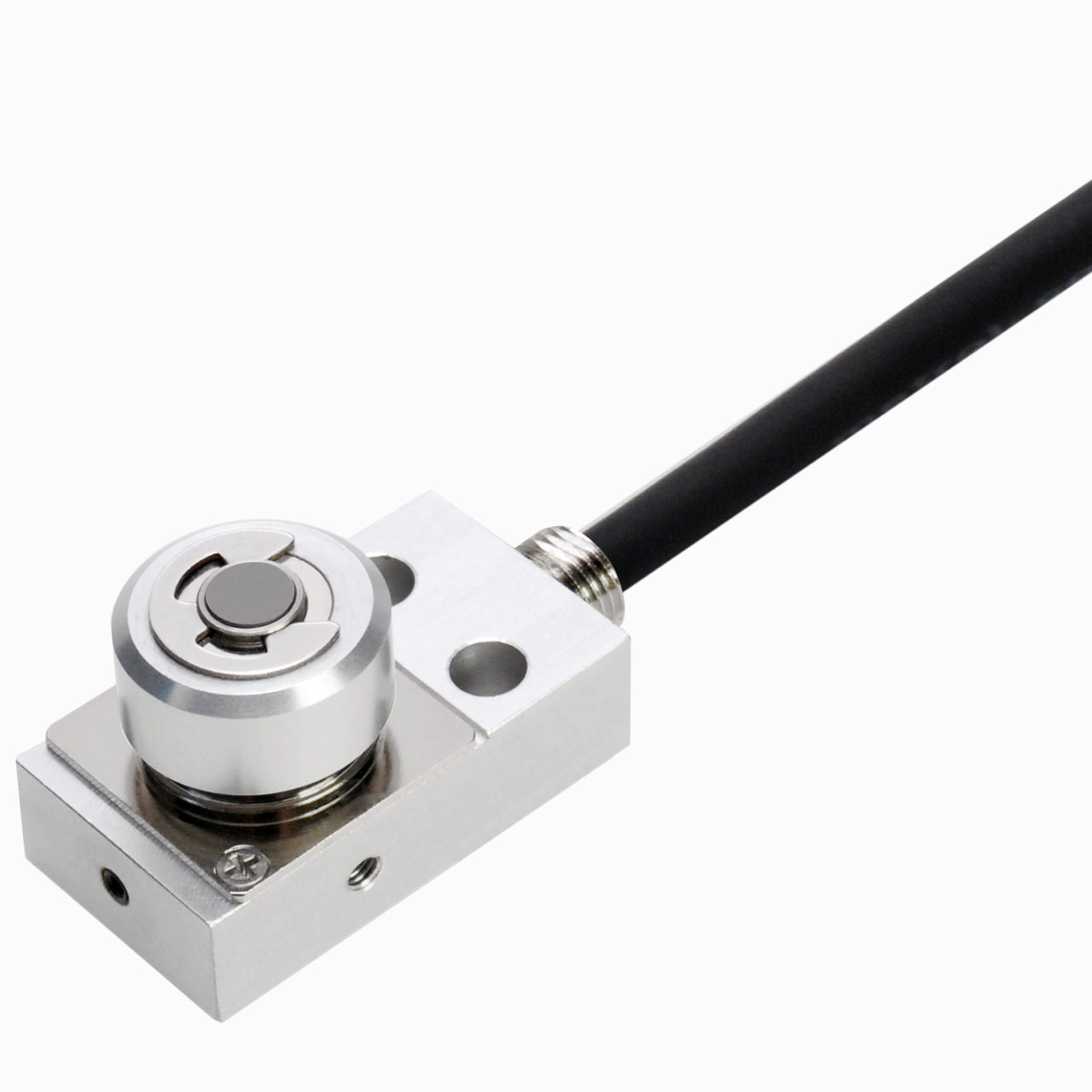

P11DDB-DU P11DDB-DU B:NC 0.5μm 寸法図をご確認ください 3mm IP67 無し ¥10,200 VONAで買う

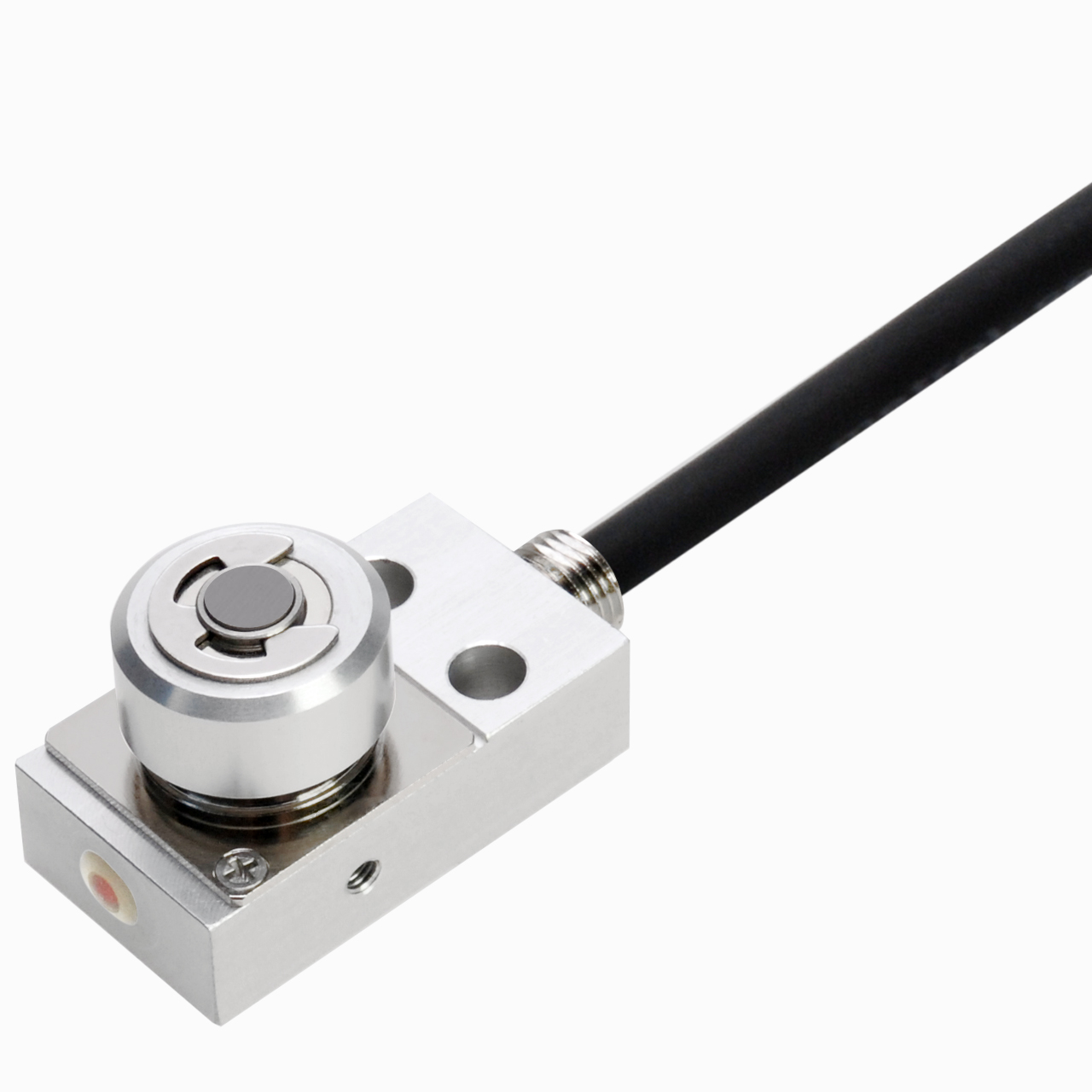

P11DDB-DULD P11DDB-DULD B:NC 0.5μm 寸法図をご確認ください 3mm IP67 付き ¥10,700 VONAで買う
P11DMB-DU P11DMB-DU B:NC 0.5μm 寸法図をご確認ください 3mm IP67 無し ¥10,200 VONAで買う
P11DMB-DULD P11DMB-DULD B:NC 0.5μm 寸法図をご確認ください 3mm IP67 付き ¥10,700 VONAで買う
P11EDB-DU P11EDB-DU B:NC 0.5μm 寸法図をご確認ください 5mm IP67 無し ¥10,200 VONAで買う
P11EDB-DULD P11EDB-DULD B:NC 0.5μm 寸法図をご確認ください 5mm IP67 付き ¥10,700 VONAで買う
P11EMB-DU P11EMB-DU B:NC 0.5μm 寸法図をご確認ください 5mm IP67 無し ¥10,200 VONAで買う
P11EMB-DULD P11EMB-DULD B:NC 0.5μm 寸法図をご確認ください 5mm IP67 付き ¥10,700 VONAで買う

主な仕様

繰返し精度  0.5μm(レンジ)
接触力  1N~1.5N
外径 ※除外  8~14mm
全長 ※除外  38~84mm
当て方  直進 / 偏角
ストローク※全体の動き  3mm~10mm
保護構造  IP67
使用温度範囲 0~80℃
接点構造 接点形
動作形態 A : NO / B : NC
動作点  無し~0.2mm
応差  0
接点精度寿命 300万回 (ただし振動による誤作動がなく定格内の電圧、電流で使用の場合 )
コンタクト材質 超硬合金
ケース材質 SUS303/ BsBM+Niメッキ /A2017
ケーブル 標準3m 耐油性2芯φ5 引張強度30N
※P08シリーズのみ2芯φ4曲げ半径R7
使用温度範囲 0℃~80℃ 氷結ないこと
温度ドリフト 0(アンプがない為電子部品に伴う温度ドリフトがありません)
振動 10~55Hz 複振幅1.5  X、Y、Z各方向
衝撃 300㎨ X、Y、Z各方向
接点定格 DC5V~DC24V 定常電流10mA以下(突入電流20mA以下)

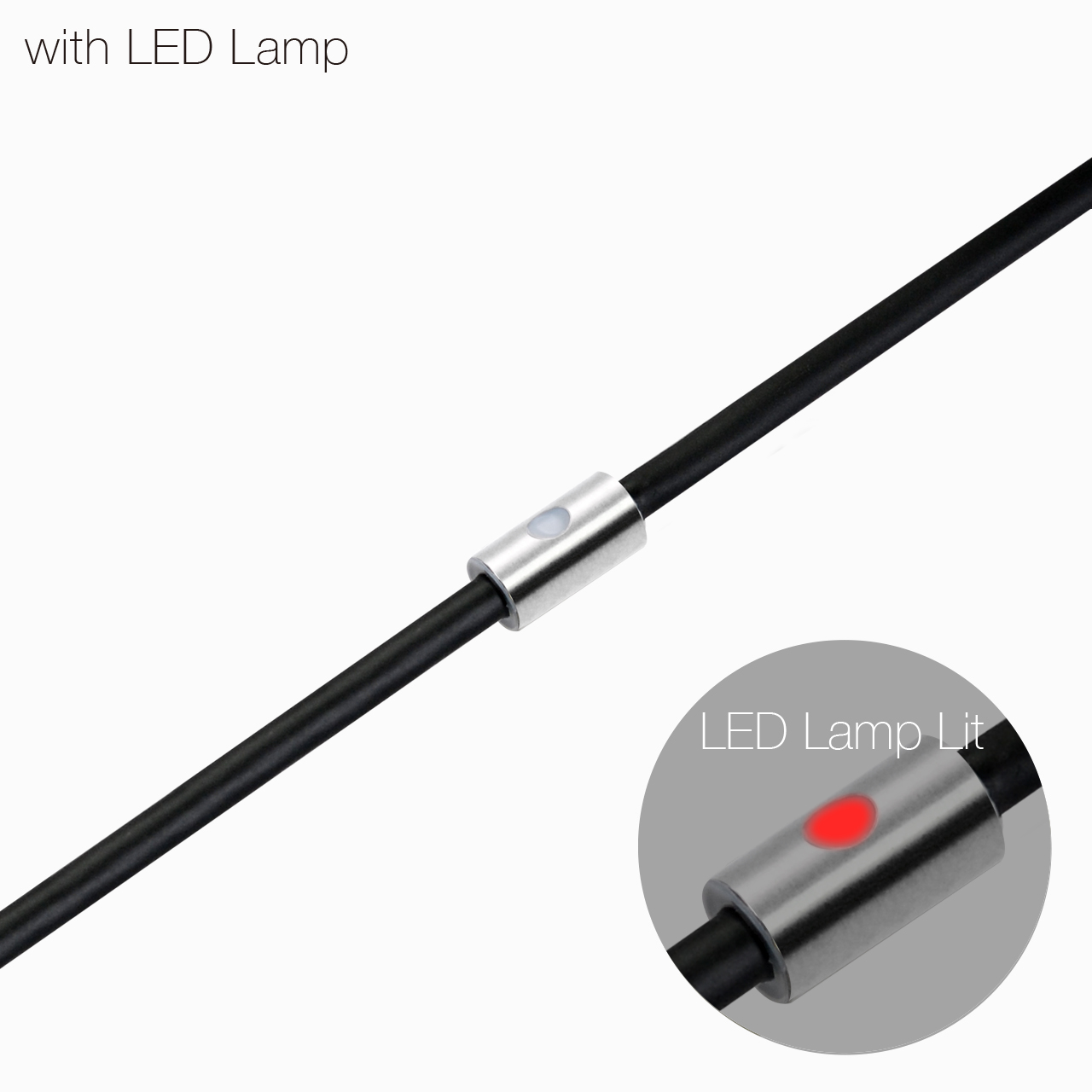

LED付の場合、LEDに10 m A以上の電流が流れないよう電流制限が必要です。
標準付属品 外径ネジ形:ナット2個
注意事項 ※ 操作速度10mm/min以下での使用は避けてください。

利用例

薄い板金の2枚取り防止

薄い板金の2枚取り防止

接触式変位センサの1/10の価格で、0.5mm厚の板金の2枚取りを検知

半導体検査テーブルの原点出し

半導体検査テーブルの原点出し

XY軸テーブルの熱変位を、ミクロン単位で補正

卓上ロボットの熱変位補正

卓上ロボットの熱変位補正

ロボットのZ軸の熱変位を、ミクロン単位で補正

印刷機械ドラムのズレ検知

印刷機械ドラムのズレ検知

CMYK各ドラムのズレを、ミクロン単位で安定して検出

研削盤の砥石摩耗検出

研削盤の砥石摩耗検出

悪環境下での研削盤砥石の摩耗を、0.5μm精度で補正

パルスモーターの駆動原点出し

パルスモーターの駆動原点出し

駆動部の原点出しで、サーボモータ並みの性能を発揮

他社センサとの比較

メトロールの
高精度MT-タッチスイッチ
接触式変位センサ レーザー式変位センサ
接点構造 0.5μm 1μm 1μm
応差 なし なし
温度ドリフト・外部環境の影響 受けない
(頻繁なマスタ合わせが不要)
外部環境の変化や、自己発熱の影響を受ける
(頻繁なマスタ合わが必要)
検出体の反射率・表面荒さ・
水滴付着の影響
受けない 受けない 受ける
保護構造 IP67
(クーラントや切粉が飛散する悪環境でも使用可)
IP67
(クーラントや切粉が飛散する悪環境には不向き)
寿命 300万回 1000万回 なし
(過電流による素子の破損が多い)
数値表示 表示不可
(ON/OFF信号)
表示可能
(自動化のインラインでは、数値表示が不要な場合が多い)
価格帯 8,040円~(アンプ不要) 約80,000円~(別途アンプが必要)

接触式のデメリット

  • 液体や、柔らかいワークなど、触れる事のできないものは、検出できません。
  • ワークに触れる時間が必要なため、タクトタイムが長くなる場合があります。
  • ワークに接触して検出するため、測定レンジが非接触式に比べて短くなります。
