CS-タッチスイッチ

CSシリーズ

コンパクトで低価格なタッチスイッチ

低コストに使用いただけるタッチスイッチシリーズ。
M5~M10のスリムな設計で、5μmの繰返し精度、低価格。
アプリケーションに応じて幅広い測定子のバリエーションをご用意しています。
「精度はラフでいいから、もっとスリムにしてほしい」、すでに高精度MT-タッチスイッチのユーザーであった、デンソー株式会社様の開発依頼で誕生。

  • 国内生産
  • 高耐久性
  • コストダウン
  • 高精度
  • 超小型
  • 低接触力

選ばれる理由

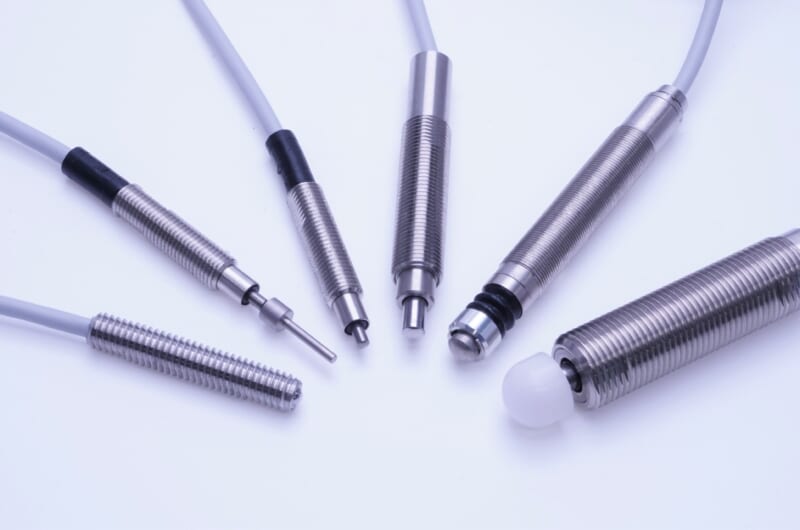

スリム設計で選べる豊富なラインナップ

スリム設計で選べる豊富なラインナップ

M5~M8の小型で並べても干渉しないスリムな設計。検出体に合わせてさまざまなサイズ・コンタクト(測定子)形状から選べます。
従来の「近接センサ」や「マイクロスイッチ」で必要であったドグや仲介アクチュエーターが不要になります。



1000万回の耐久性と防水性

1000万回の耐久性と防水性

メトロールのタッチスイッチはSUSボディで、樹脂製のセンサ(マイクロスイッチやリミットスイッチ)よりも耐久性・精度に優れています。
シビアな浸水試験をクリアした保護等級IP67仕様と1,000万回の繰返し耐久性。

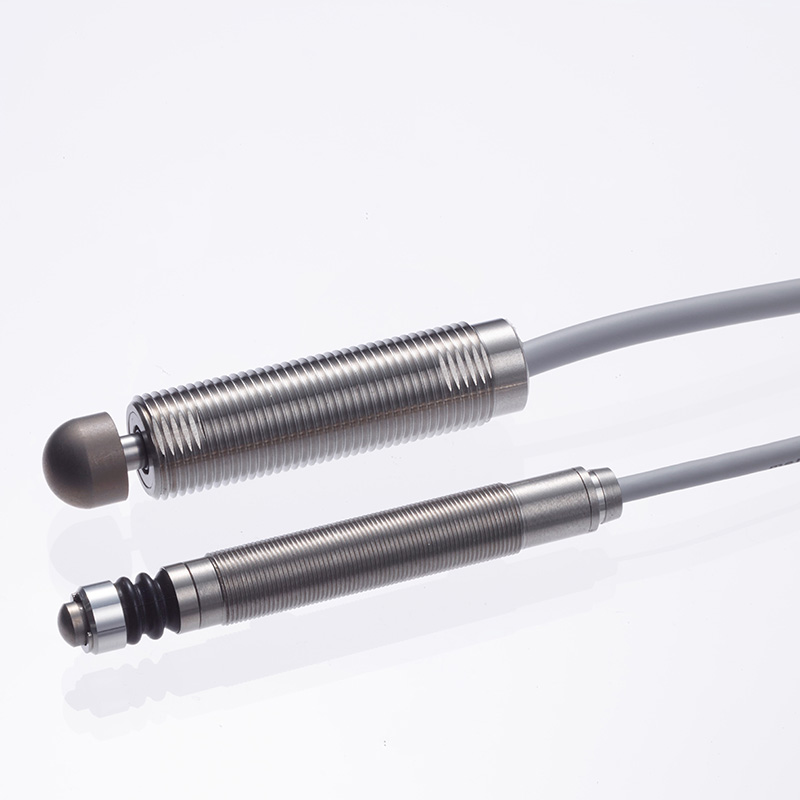

ななめ当てに最適なCSHシリーズ

ななめ当てに最適なCSHシリーズ

CSHシリーズは軸受けにリニアブッシュを使用しているので偏角(ななめ)方向からの検出が可能です。
保護等級IP67で耐久性にも優れています。

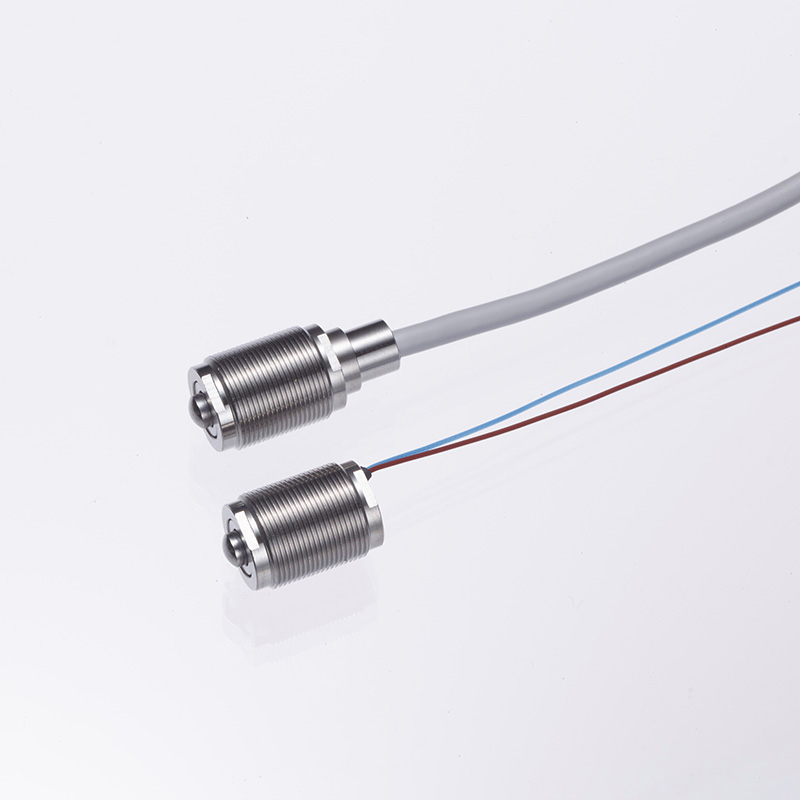

全長13.5mm~の短型モデル

全長13.5mm~の短型モデル

CSMシリーズはスペースが狭い場所や小型化が必要な機器・装置に組み込みやすいサイズ。治具やワークの着座確認などに最適です。

アンプを使用しない「精密機械式」で誤検知が起きない

アンプを使用しない「精密機械式」で誤検知が起きない

「誤検知」は不良発生やチョコ停の原因となり、生産性低下につながります。
タッチスイッチは近接センサのように、センサ同士の相互干渉や磁界の変化による誤検知がなく、狭いピッチで並べて使用可能です。

アプリケーションに応じて以下のカスタマイズが対応可能です。

アプリケーションに応じて以下のカスタマイズが対応可能です。

・測定子(コンタクト)の変更
・センサ保護ブーツの変更・追加
・LEDの追加
・接触力の変更
・ケーブルの長さ・保護、中継コネクタの変更・追加
詳細は
カタログを参照下さい。

アプリケーション紹介

機種ラインナップ

偏角当り可

型番 動作形態 繰返し精度 外形 全体の動き IP規格・保護構造 LED 価格 ダウンロード
CSH121A-A CSH121A-A A:NO 5μm M12×1 2.8mm IP65 無し ¥4,900 VONAで買う
CSH121A-AL A:NO 5μm M12×1 2.8mm IP65 付き ¥5,200 VONAで買う
CSH121B-A B:NC 5μm M12×1 2.8mm IP65 無し ¥4,900 VONAで買う
CSH121B-AL B:NC 5μm M12×1 2.8mm IP65 付き ¥5,200 VONAで買う

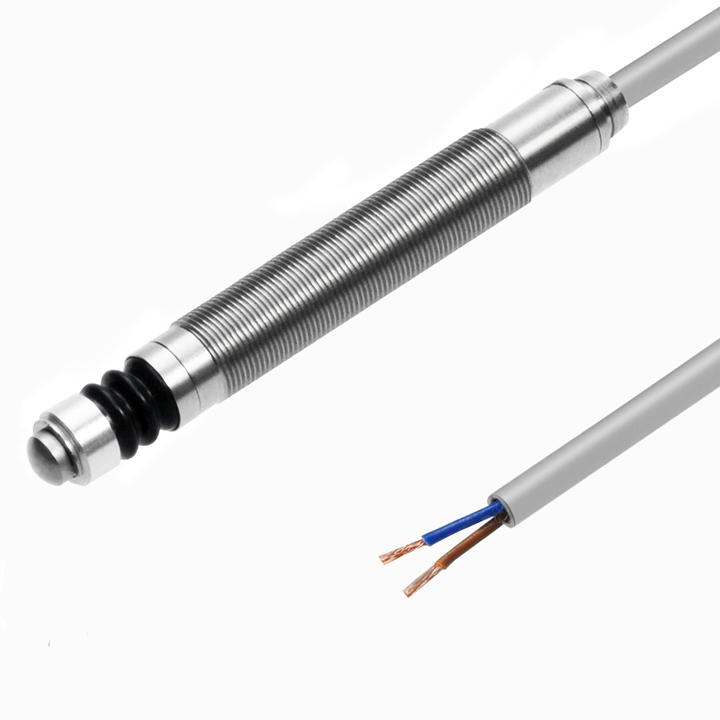

CSHP085A CSHP085A A:NO 5μm M8×0.5 2.8mm IP67 無し ¥8,800 VONAで買う
CSHP085A-L A:NO 5μm M8×0.5 2.8mm IP67 付き ¥9,100 VONAで買う
CSHP085B B:NC 5μm M8×0.5 2.8mm IP67 無し ¥8,800 VONAで買う
CSHP085B-L B:NC 5μm M8×0.5 2.8mm IP67 付き ¥9,100 VONAで買う

直進当り用

型番 動作形態 繰返し精度 外形 全体の動き IP規格・保護構造 LED 価格 ダウンロード

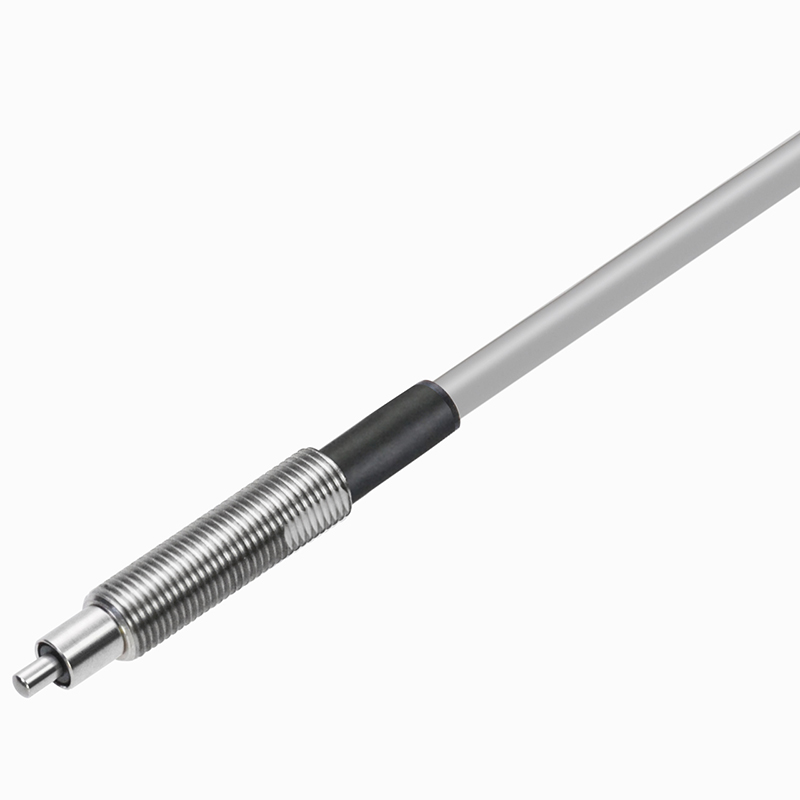

CS065A CS065A A:NO 5μm M6×0.5 2.8mm IP65 無し ¥3,200 VONAで買う
CS065A-L A:NO 5μm M6×0.5 2.8mm IP65 付き ¥3,500 VONAで買う

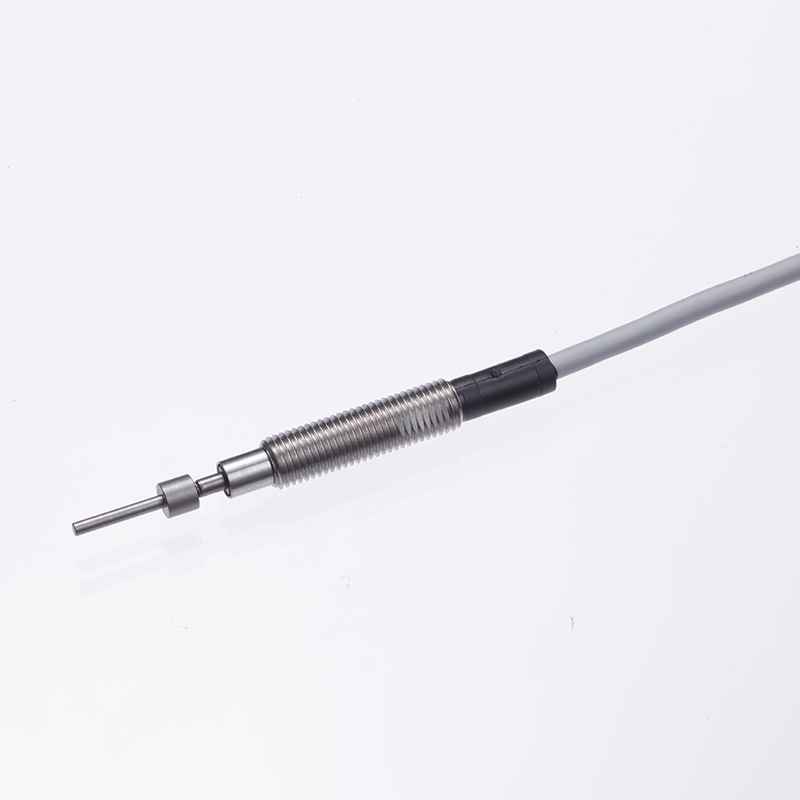

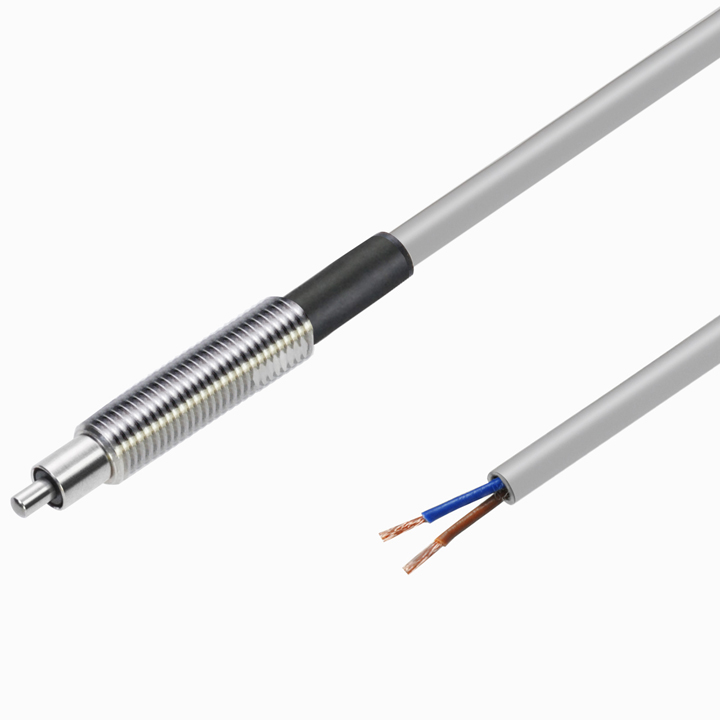

CS067A CS067A A:NO 5μm M6×7.5 2.8mm IP65 無し ¥3,200 VONAで買う
CS067A-L A:NO 5μm M6×7.5 2.8mm IP65 付き ¥3,500 VONAで買う

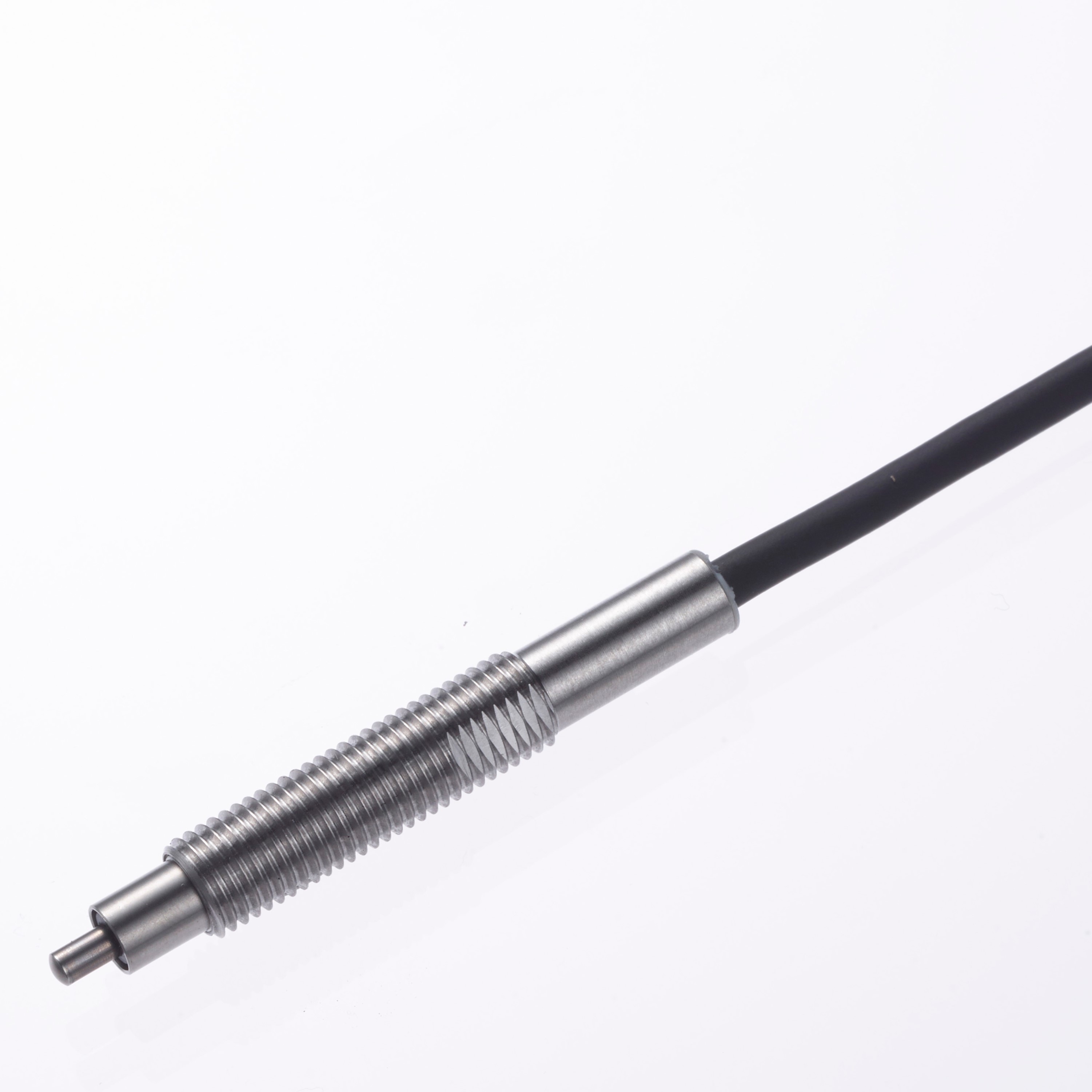

CS067B CS067B B:NC 5μm M6×7.5 2.8mm IP65 無し ¥3,200 VONAで買う
CS067B-L B:NC 5μm M6×7.5 2.8mm IP65 付き ¥3,500 VONAで買う
CS087A CS087A A:NO 5μm M8×0.75 2.8mm IP65 無し ¥3,200 VONAで買う
CS087A-L A:NO 5μm M8×0.75 2.8mm IP65 付き ¥3,500 VONAで買う

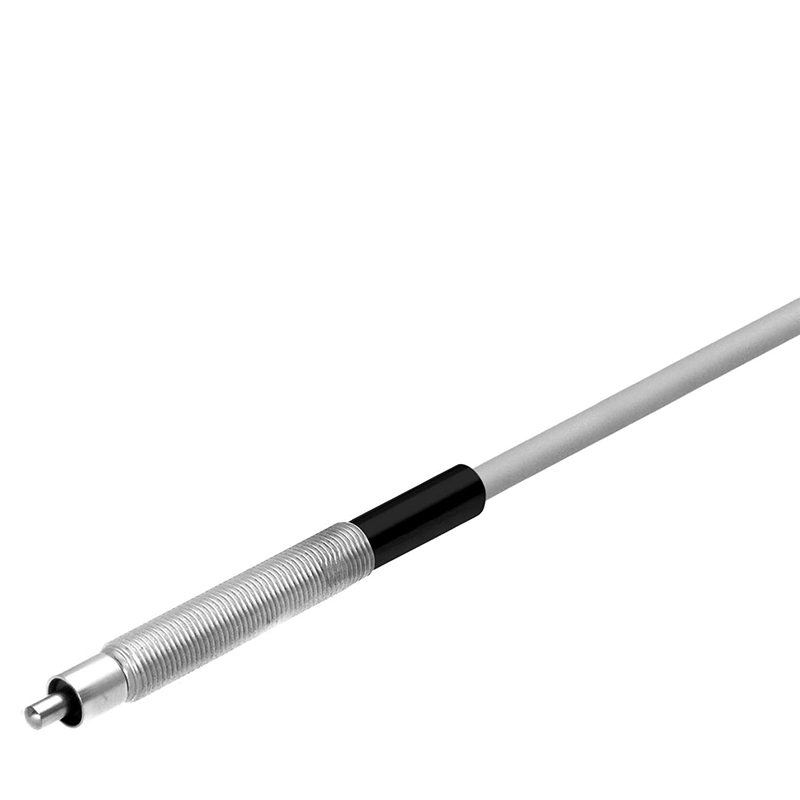

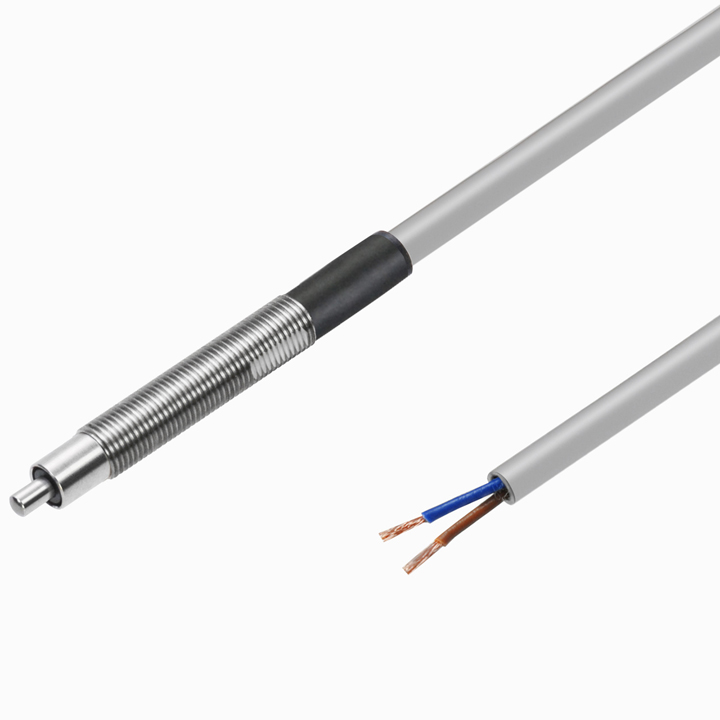

CSJ055A CSJ055A A:NO 5μm M5×0.5 2.8mm IP65 無し ¥2,800 VONAで買う
CSJ055A-L A:NO 5μm M5×0.5 2.8mm IP65 付き ¥3,100 VONAで買う
CSJS50A CSJS50A A:NO 5μm φ5 2.8mm IP65 無し ¥2,800 VONAで買う
CSJS50A-L A:NO 5μm φ5 2.8mm IP65 付き ¥3,100 VONAで買う
CSK087A CSK087A A:NO 5μm M8×0.75 5mm IP65 無し ¥3,600 VONAで買う
CSK087A-L A:NO 5μm M8×0.75 5mm IP65 付き ¥3,900 VONAで買う
CSK087B B:NC 5μm M8×0.75 5mm IP65 無し ¥3,600 VONAで買う
CSK087B-L B:NC 5μm M8×0.75 5mm IP65 付き ¥3,900 VONAで買う
CSP087A-A CSP087A-A A:NO 5μm M8×0.75 2.8mm IP67 無し ¥4,100 VONAで買う
CSP087A-AL A:NO 5μm M8×0.75 2.8mm IP67 付き ¥4,400 VONAで買う
CSP087B-A B:NC 5μm M8×0.75 2.8mm IP67 無し ¥4,100 VONAで買う
CSP087B-AL B:NC 5μm M8×0.75 2.8mm IP67 付き ¥4,400 VONAで買う
CSS60A CSS60A A:NO 5μm φ6 2.8mm IP65 無し ¥2,900 VONAで買う
CSS60A-L A:NO 5μm φ6 2.8mm IP65 付き ¥3,200 VONAで買う
CSS60B CSS60B B:NC 5μm φ6 2.8mm IP65 無し ¥2,900 VONAで買う
CSS60B-L B:NC 5μm φ6 2.8mm IP65 付き ¥3,200 VONAで買う

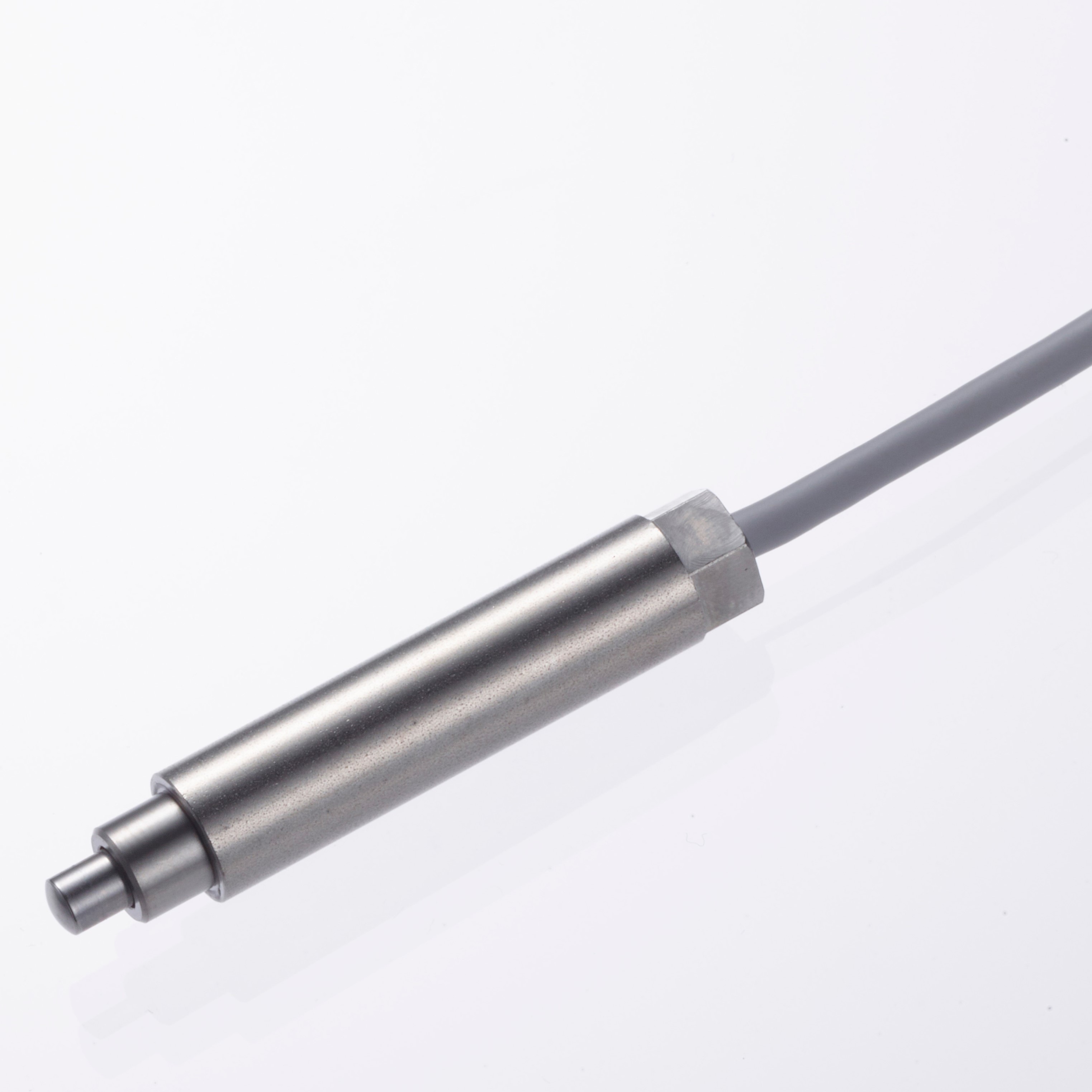

CSS80A CSS80A A:NO 5μm φ8 2.8mm IP65 無し ¥2,900 VONAで買う
CSS80A-L A:NO 5μm φ8 2.8mm IP65 付き ¥3,200 VONAで買う

直進当り用 ケーブル方向直角タイプ

型番 動作形態 繰返し精度 外形 全体の動き IP規格・保護構造 LED 価格 ダウンロード
CS065A-LR CS065A-LR A:NO 5μm M6×0.5 2.8mm IP65 付き ¥3,800 VONAで買う
CS065A-R A:NO 5μm M6×0.5 2.8mm IP65 無し ¥3,500 VONAで買う
CS067A-LR CS067A-LR A:NO 5μm M6×0.75 2.8mm IP65 付き ¥3,800 VONAで買う
CS067A-R A:NO 5μm M6×0.75 2.8mm IP65 無し ¥3,500 VONAで買う

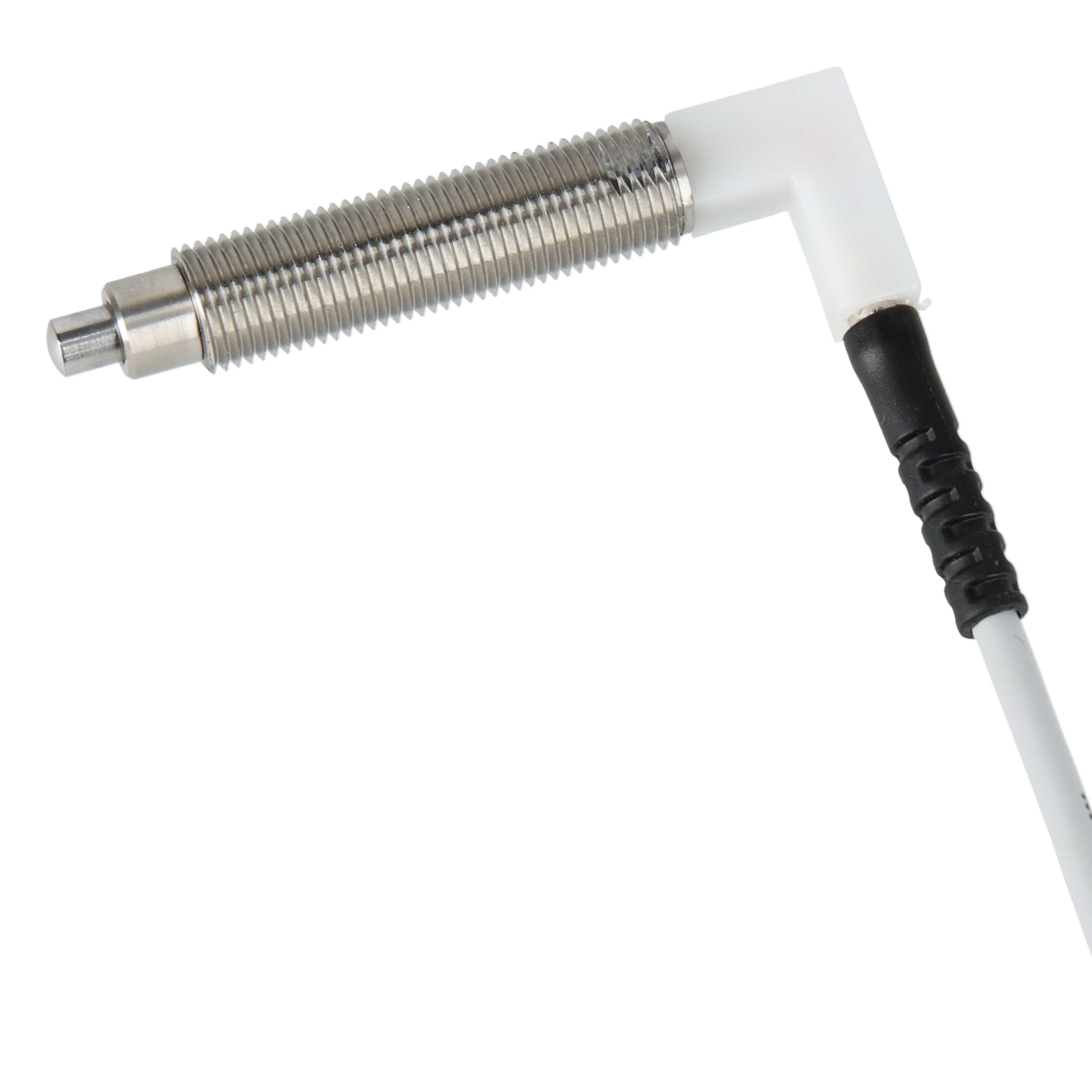

CS087A-LR CS087A-LR A:NO 5μm M8×0.75 2.8mm IP65 付き ¥3,800 VONAで買う
CS087A-R A:NO 5μm M8×0.75 2.8mm IP65 無し ¥3,500 VONAで買う

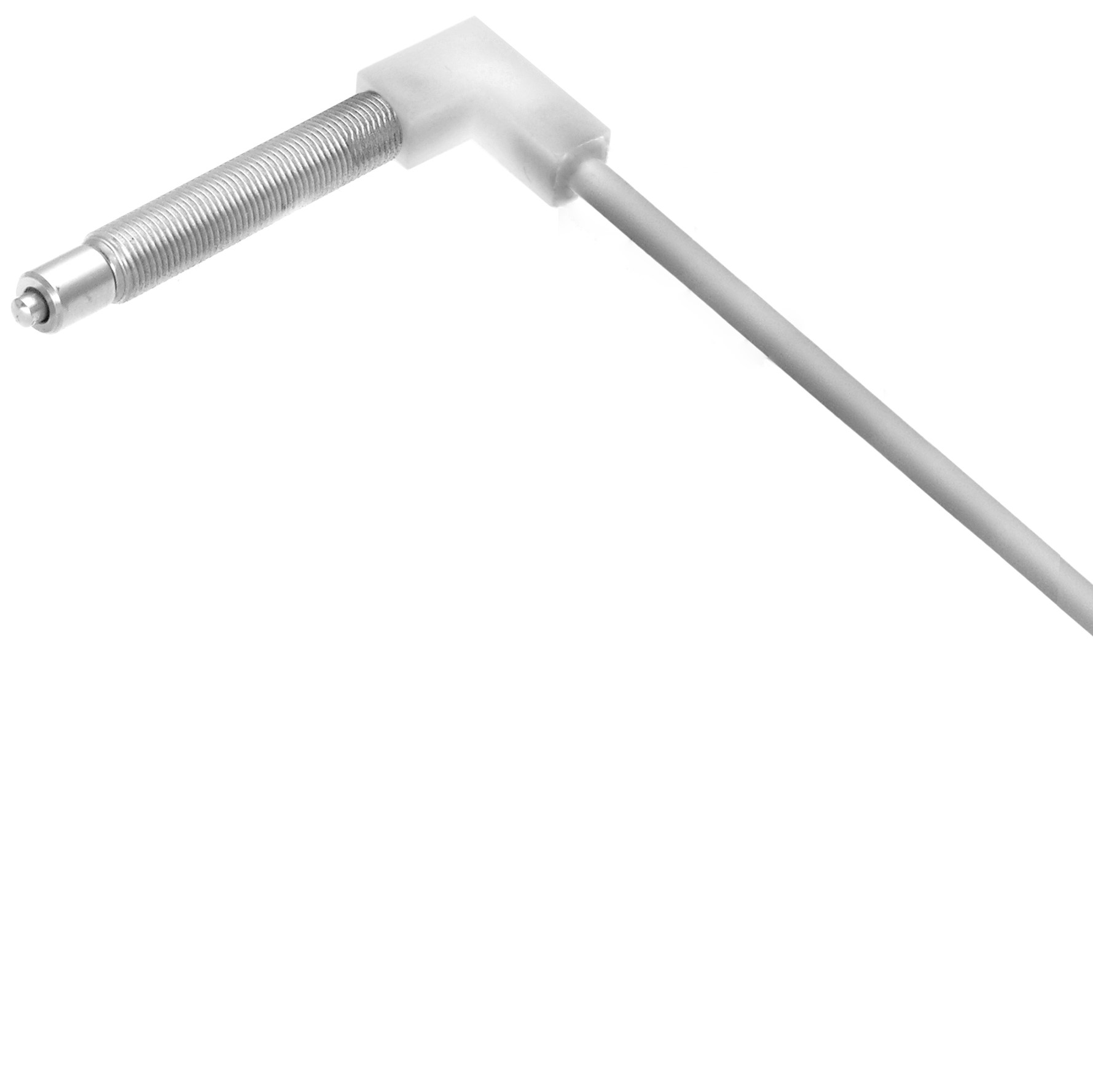

CSJ055A-LR CSJ055A-LR A:NO 5μm M5×0.5 2.8mm IP65 付き ¥3,400 VONAで買う
CSJ055A-R A:NO 5μm M5×0.5 2.8mm IP65 無し ¥3,100 VONAで買う

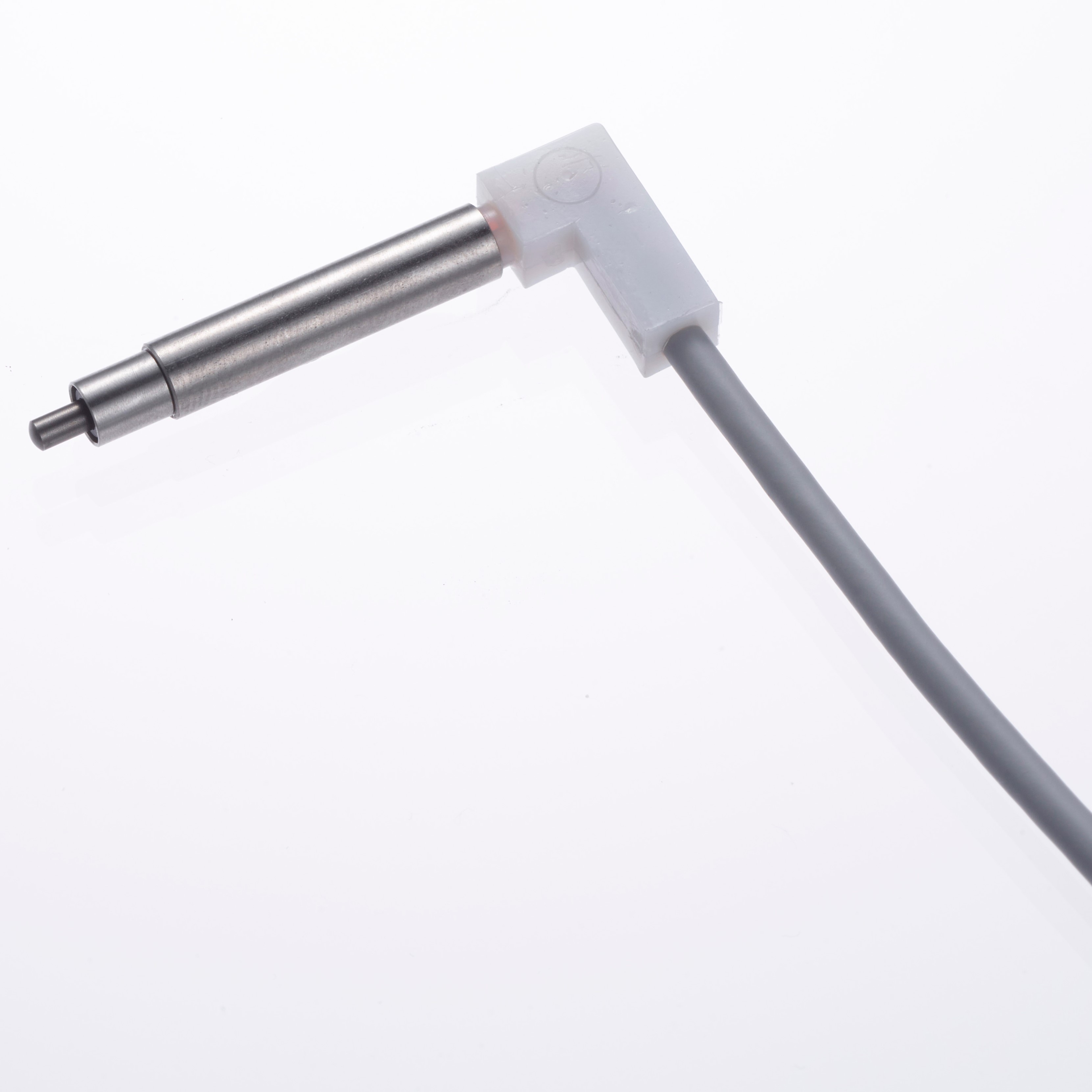

CSJS50A-LR CSJS50A-LR A:NO 5μm φ5 2.8mm IP65 付き ¥3,400 VONAで買う
CSJS50A-R A:NO 5μm φ5 2.8mm IP65 無し ¥3,100 VONAで買う
CSK087A-LR CSK087A-LR A:NO 5μm M8×0.75 5mm IP65 付き ¥4,200 VONAで買う
CSK087A-R A:NO 5μm M8×0.75 5mm IP65 無し ¥3,900 VONAで買う
CSK087B-LR B:NC 5μm M8×0.75 5mm IP65 付き ¥4,200 VONAで買う
CSK087B-R B:NC 5μm M8×0.75 5mm IP65 無し ¥3,900 VONAで買う

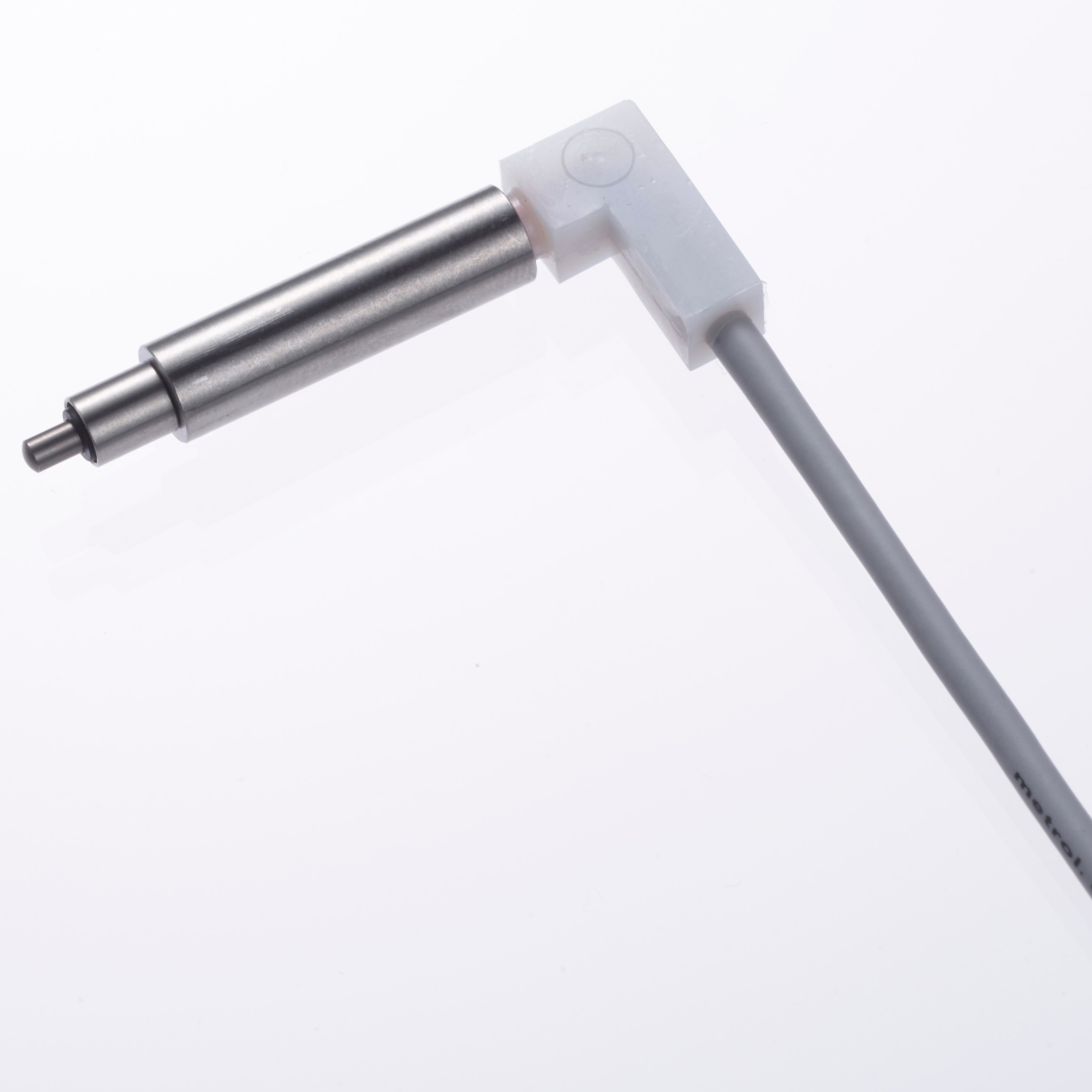

CSS60A-LR CSS60A-LR A:NO 5μm φ6 2.8mm IP65 付き ¥3,500 VONAで買う
CSS60A-R A:NO 5μm φ6 2.8mm IP65 無し ¥3,200 VONAで買う

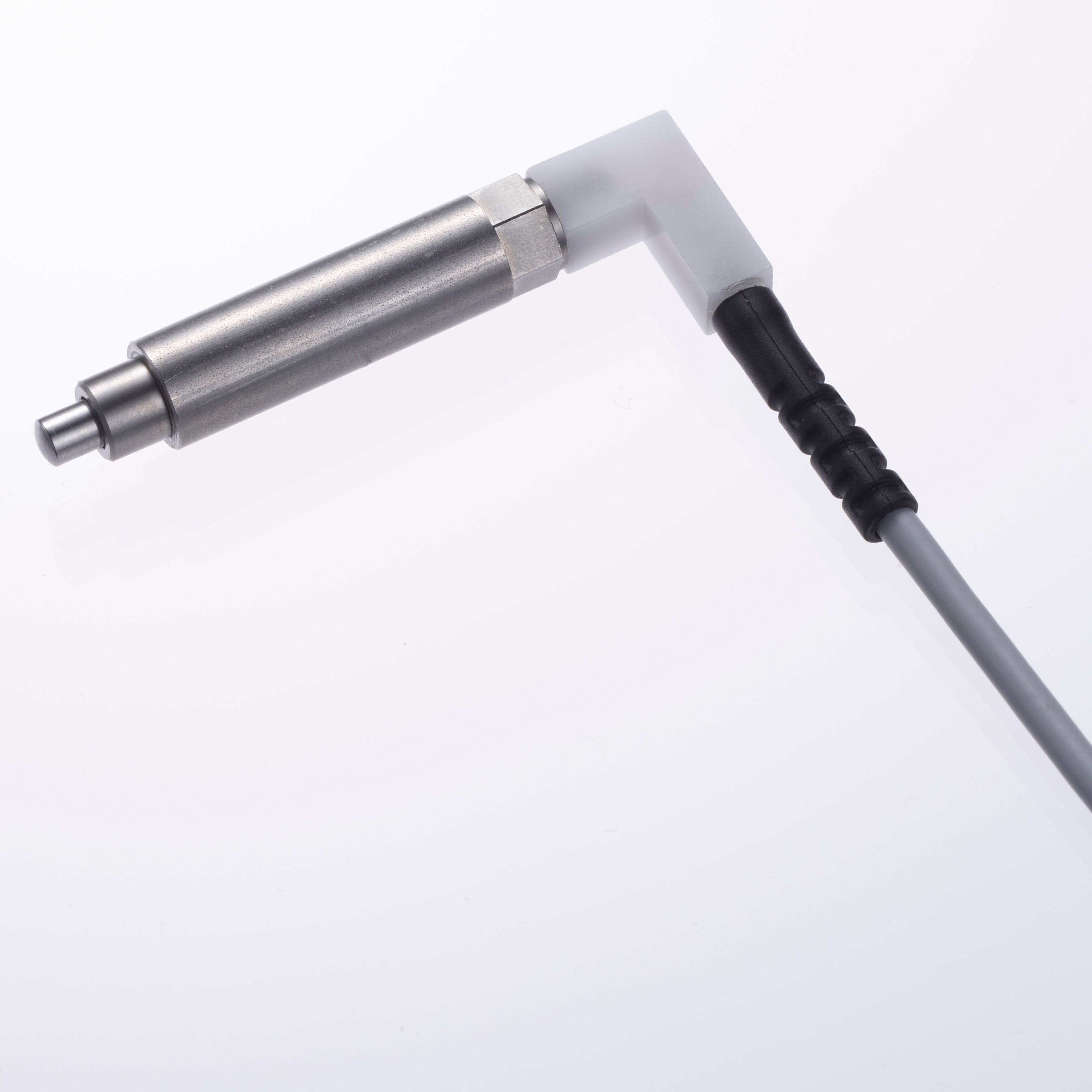

CSS80A-LR CSS80A-LR A:NO 5μm φ8 2.8mm IP65 付き ¥3,500 VONAで買う
CSS80A-R A:NO 5μm φ8 2.8mm IP65 無し ¥3,200 VONAで買う

直進当り用 短型

型番 動作形態 繰返し精度 外形 全体の動き IP規格・保護構造 LED 価格 ダウンロード
CSM105CA-L CSM105CA-L A:NO 3μm M10×0.5 1.5mm IP65 付き ¥3,700 VONAで買う

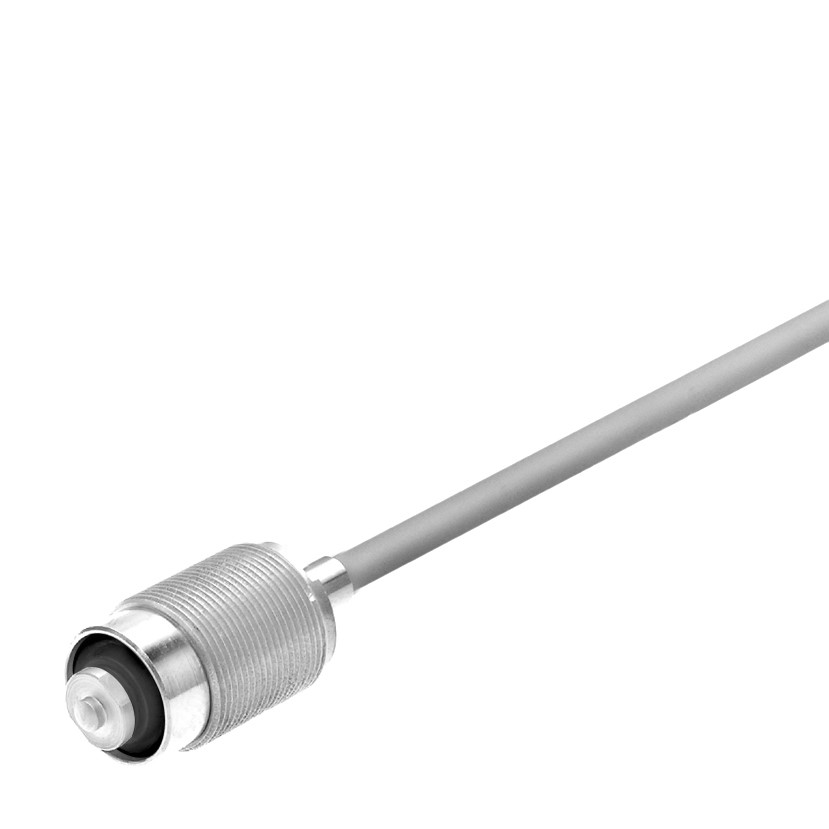

CSMP105CA CSMP105CA A:NO 3μm M10×0.5 1.5mm IP67 無し ¥3,700 VONAで買う
CSMP105CA-L A:NO 3μm M10×0.5 1.5mm IP67 付き ¥4,000 VONAで買う
CSM105WA CSM105WA A:NO 3μm M10×0.5 1.5mm IP65 無し ¥3,200 VONAで買う

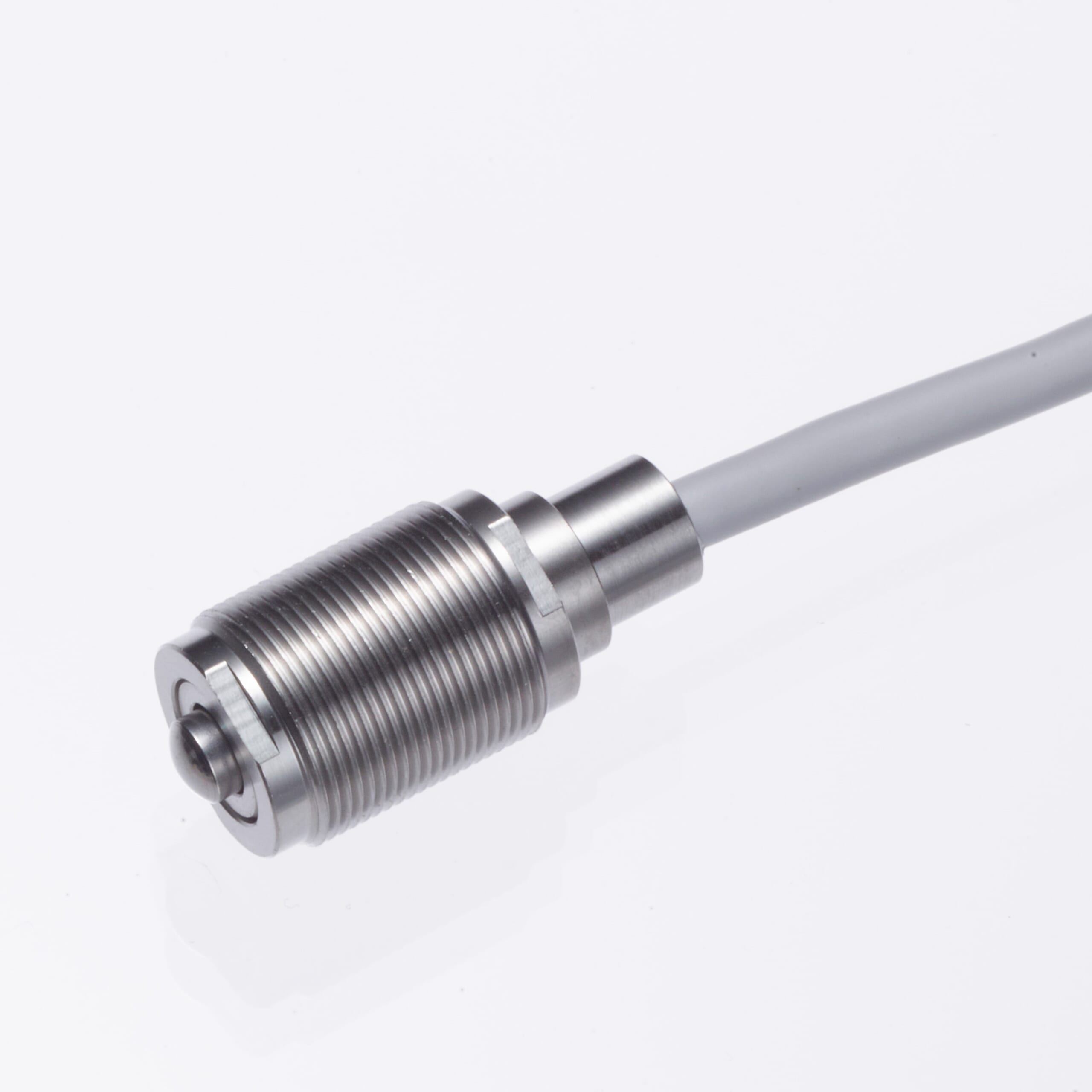

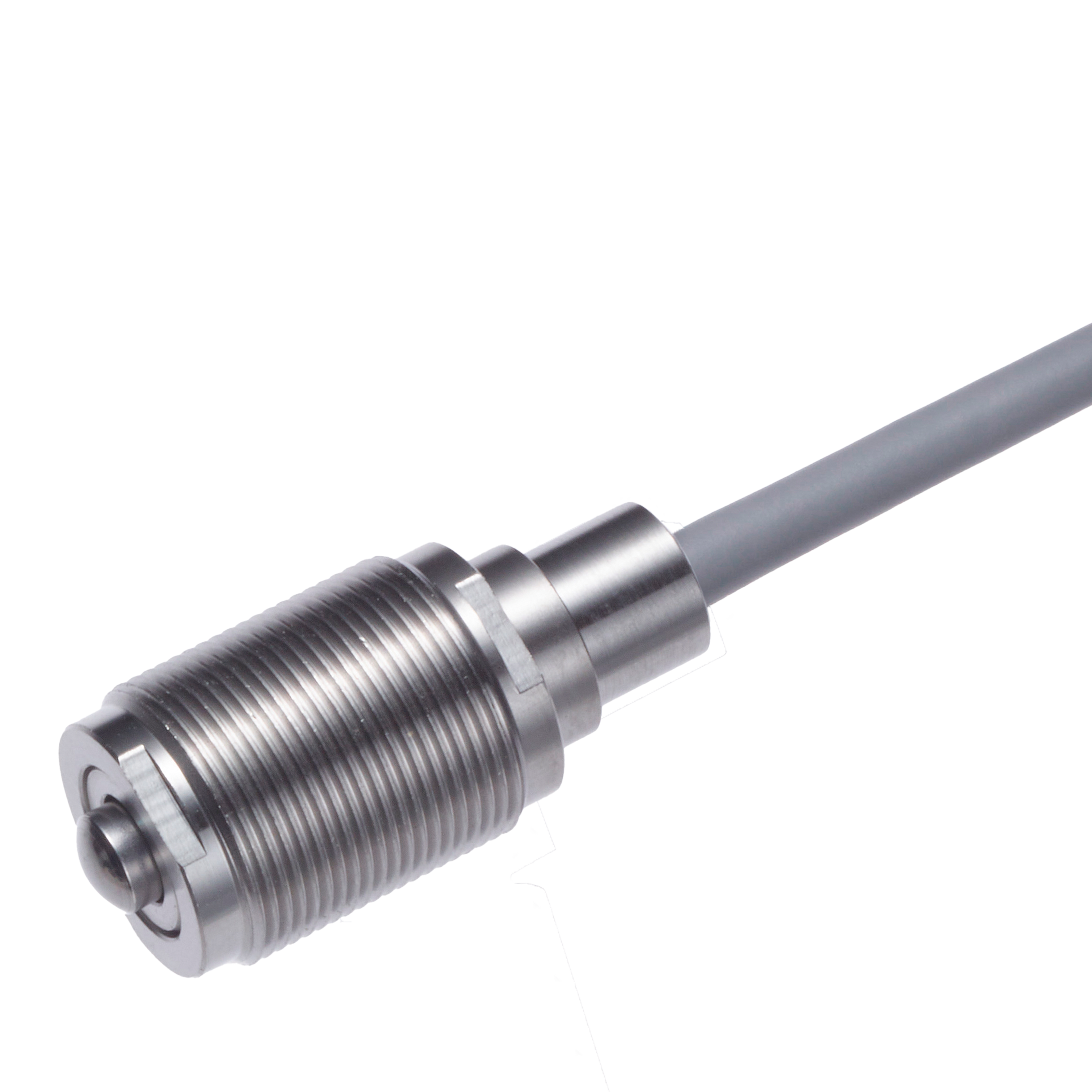

CSM105CA CSM105CA A:NO 3μm M10×0.5 1.5mm IP65 無し ¥3,400 VONAで買う

主な仕様

繰返し精度  3~5μm(レンジ)
接触力  1N~1.5N
外径 5~12mm
全長 15~66mm
当て方  直進 / 偏角
ストローク※全体の動き  1.5mm~5mm
保護構造  IP65 ~IP67
使用温度範囲 0~80℃
接点構造 接点形
動作形態 A : NO / B : NC
動作点  0.3mm
応差  0
接点精度寿命 1000万回(ただし振動による誤作動がなく定格内の電圧、電流で使用の場合 )
コンタクト材質 SUS HRC50
ケース材質 SUS303
ケーブル 長さ3m 耐油性2芯φ2.8 引張り強度30N 曲げ半径R7
使用温度範囲 0℃~80℃ 氷結ないこと
温度ドリフト 0(アンプがない為電子部品に伴う温度ドリフトがありません)
振動 10~5 5 Hz複振幅1.5 X、Y、Z各方向
衝撃 300㎨ X、Y、Z各方向
接点定格 DC5V~DC24V 定常電流10mA以下(突入電流20mA以下)
LED付の場合、LEDに10 m A以上の電流が流れないよう電流制限が必要です。
標準付属品 外径ネジ形:ナット2個
注意事項 ※ 操作速度10mm/min以下での使用は避けてください。

利用例

半導体製造装置

半導体製造装置

ガラス基板搬送時の位置決め

ブレーキパッドの開閉確認

ブレーキパッドの開閉確認

応差がないので、0.5mm以下の微小動作を安定して検出

スポット溶接の板金の位置決め

スポット溶接の板金の位置決め

機械式なので、スパッタが飛び散る悪環境下でも安定した位置決めが実現

他社センサとの比較

メトロールの
CS-タッチスイッチ
マイクロスイッチ/
リミットスイッチ
近接センサ/光電センサ
検出方式 接触式(精密機械) 接触式(スナップアクション機構) 非接触式(磁気/光)
繰返し精度 3~5μm 明記なし(100μm程度) 10μm〜
応差 なし あり あり
温度ドリフト・
外部環境の影響
受けない 受けない 受ける
(温度、照度、自己発熱など)
測定子のカスタマイズ 可能
(検出体の形状に合わせて、カスタマイズが可能)
不可
(検出体の形状に合わせて、ドグや仲介アクチュエーターが必要)
- コンタクト部なし
(検出体の形状に合わせて、仲介アクチュエーターが必要)
寿命 1000万回 10~50万回 なし
(過電流による素子破損が多い)
価格帯 2,800円~ 約500円~ 約2,000円~

接触式のデメリット

  • 液体や、柔らかいワークなど、触れる事のできないものは、検出できません。
  • ワークに触れる時間が必要なため、タクトタイムが長くなる場合があります。
  • ワークに接触して検出するため、測定レンジが非接触式に比べて短くなります。
