CS-タッチスイッチ

CSH121B-AL

  • 動作形態

    B:NC

  • 接触力

    1.5N(軸方向)

  • 繰返し精度

    5μm

  • ストローク

    2.8mm

  • 外径

    M12×1

  • IP規格・保護構造

    IP65

  • 全長

    54.5mm

  • 標準価格

    ¥5,720

標準形式 CSH121B-AL
接点構造 接点形
動作形態 B:NC
IP規格・保護構造  IP65
LED有無  LED付き
繰返し精度 5μm
応差(mm)  0
全長 54.5mm
外径 M12×1
先端の形状 R形状
コンタクト形状  半球φ10 端面SR5
ストローク 2.8mm
動作までの距離  約0.3mm
当て方  直進・偏角
接触力  1.5N(軸方向)
ケース材質 SUS303
コンタクト材質 SUS焼入 HRC45~50
軸受け・タイプ リニアブッシュ
ケーブルタイプ キャブタイヤ
ケーブル詳細 長さ2m 耐油性2芯φ4 引張り強度30N 曲げ半径R7
ケーブル方向  ストレート
標準付属品 ナット2個
接点精度寿命 1000万回
使用温度範囲 0℃~80℃ 氷結ないこと
温度ドリフト 自己発熱による温度ドリフトなし
振動 10~55Hz 複振幅1.5 X、Y、Z各方向
衝撃 300㎨ X、Y、Z各方向
接点定格 DC5V〜DC24V 定常電流10mA以下(突入電流 20mA以下)  LED付の場合、LEDに10mA以上の電流が流れないよう電流制限が必要です。

CSH121B-AL

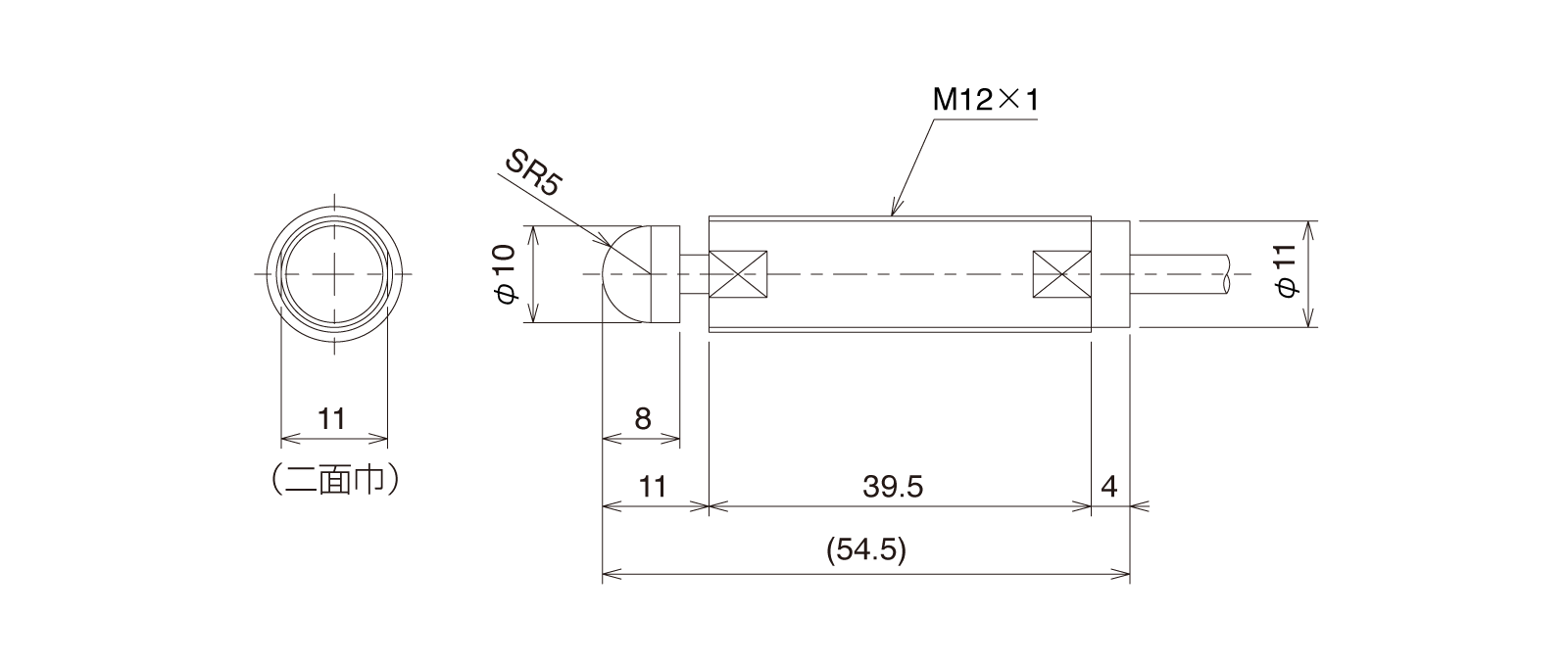

CSH121B-ALの外径寸法図1

青線部はカスタマイズが可能です。カタログを参照下さい。

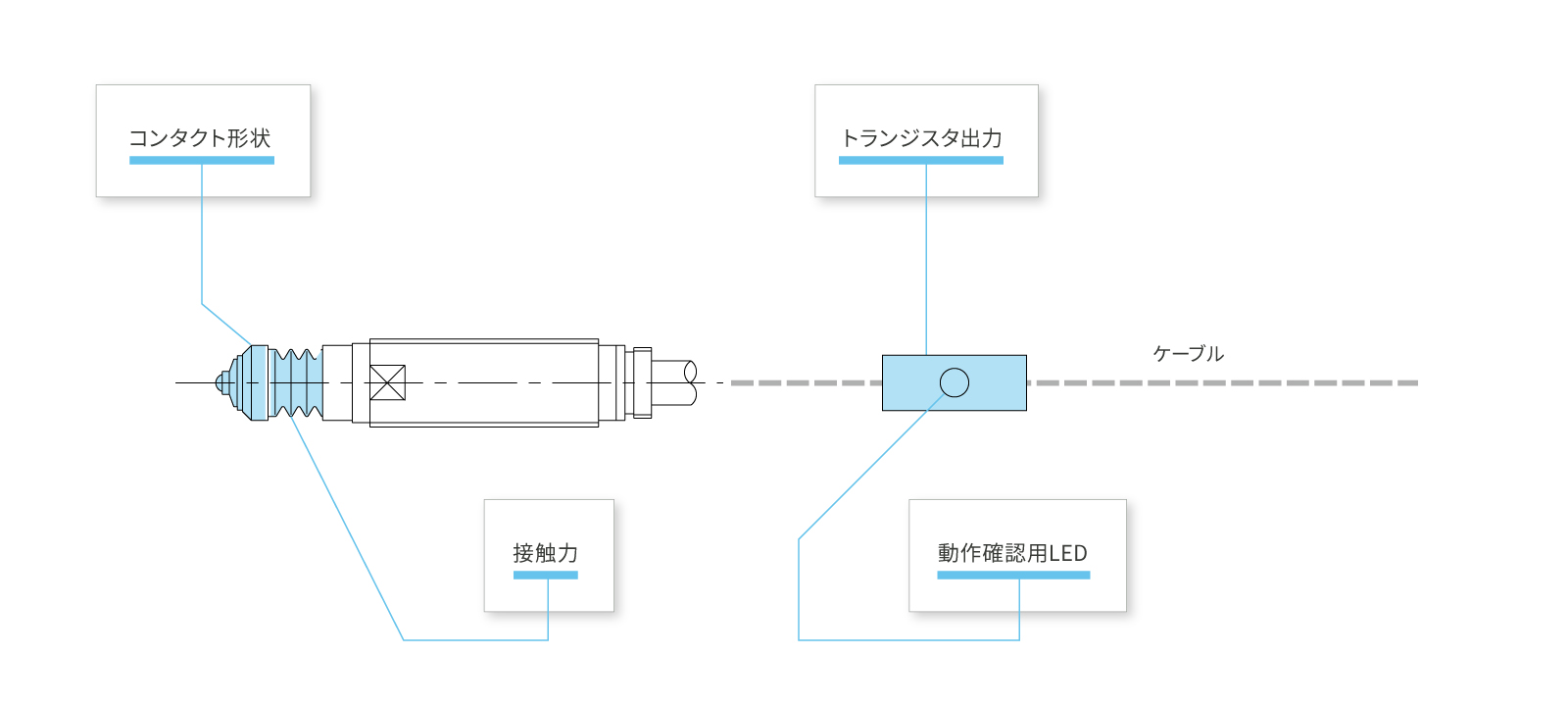

CSH121B-ALのカスタマイズ
