低接触力スイッチ

CSFシリーズ

0.1Nの低接触力タイプのタッチスイッチ。

半導体やセラミックなどの傷つきやすいワークや、変形しやすい微細部品の検出や位置決めに最適。
接点構造に無接点回路を使用し、接触式の信頼性をそのままに、0.1Nの低接触力を実現。

  • 国内生産
  • 高耐久性
  • ロングセラー
  • コストダウン
  • 低接触力

選ばれる理由

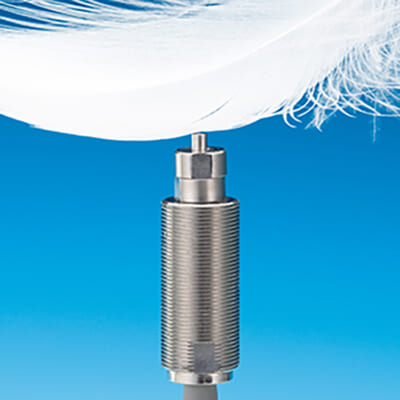

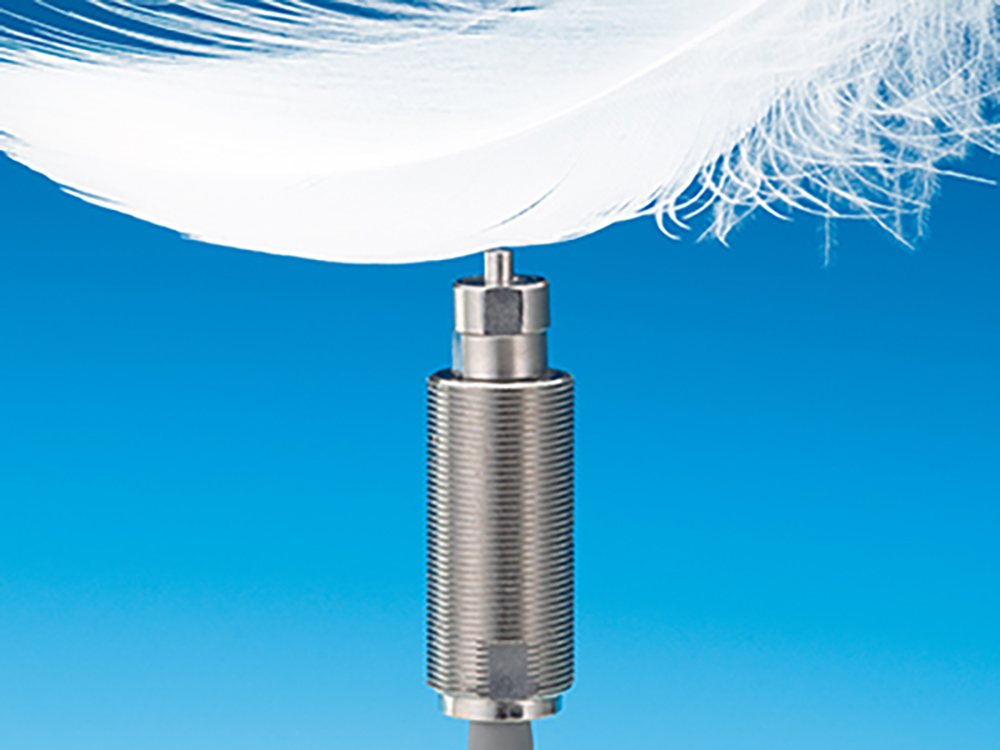

0.1Nの低接触力タッチスイッチ

0.1Nの低接触力タッチスイッチ

半導体やセラミックなどの傷つきやすいワークや、変形しやすい微細部品の検出や位置決めに最適。 接点構造に無接点回路を使用し、接触式の信頼性をそのままに、0.1Nの低接触力を実現。
半導体、セラミック工具、等の軽量部品の有り無し確認に最適です。

カスタマイズ可能なオプション

カスタマイズ可能なオプション

・測定子(コンタクト)の変更
・LEDの追加

【位置決めタッチスイッチ】アプリケーション紹介

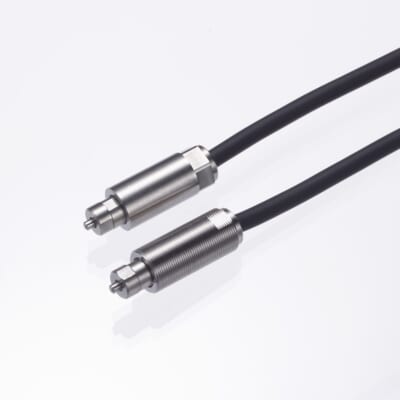

機種ラインナップ

型番 動作形態 繰返し精度 外形 全体の動き IP規格・保護構造 LED 価格 ダウンロード

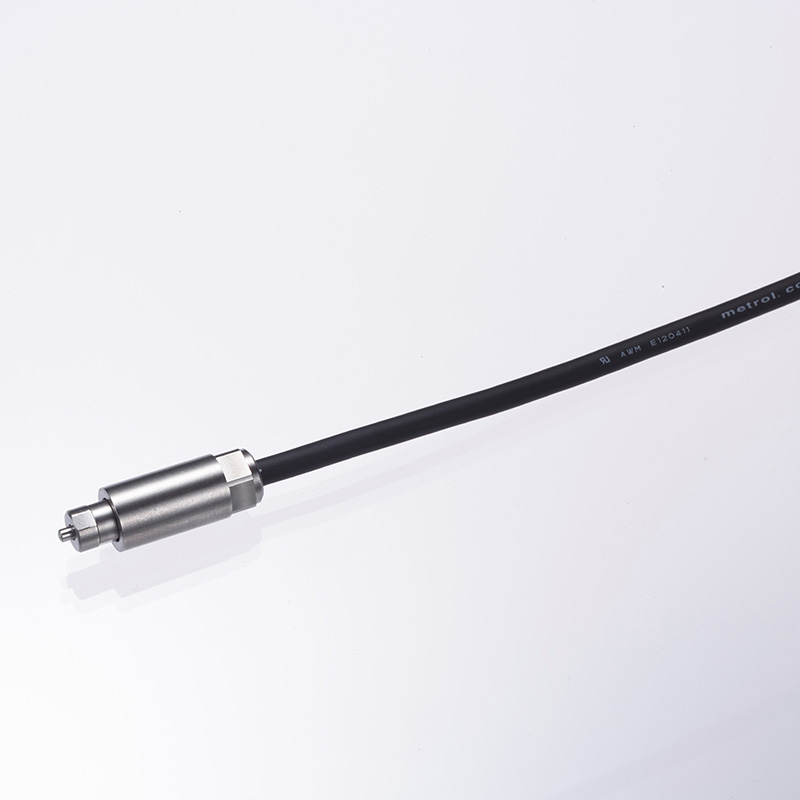

CSFSN10A CSFSN10A A:NO 10μm φ10 2mm IP40 無し ¥2,530

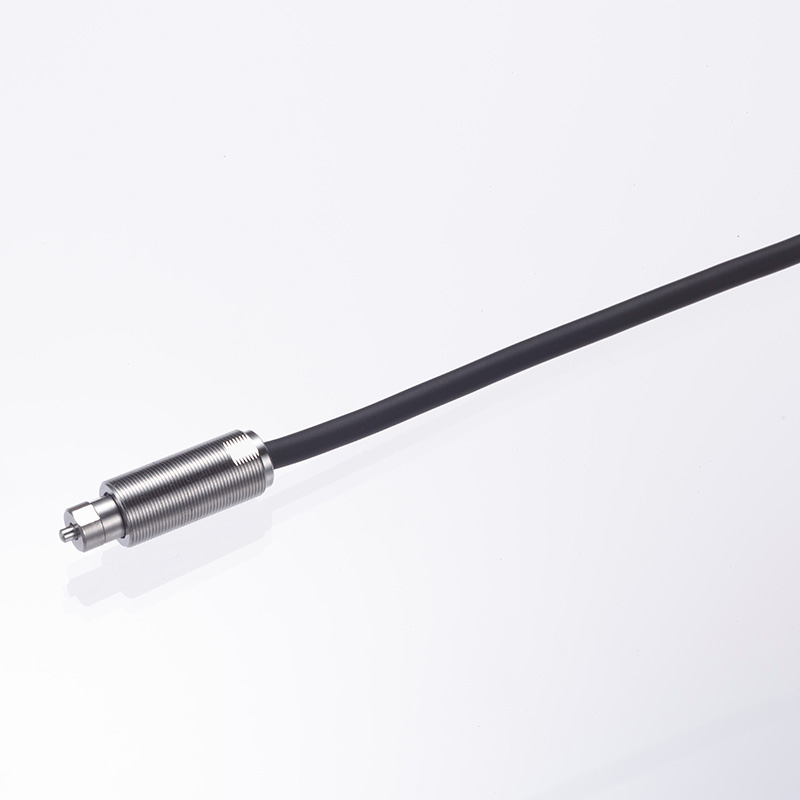

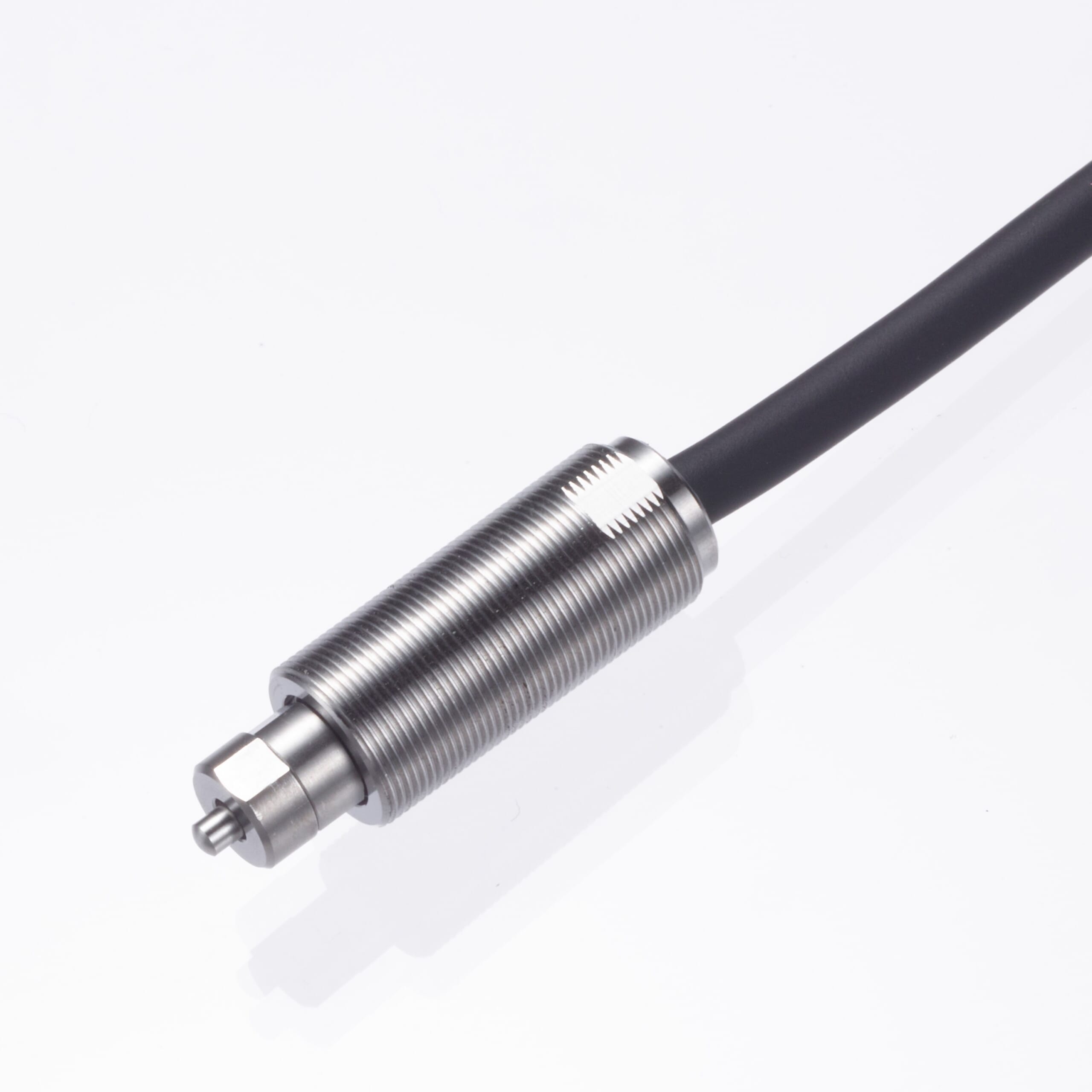

CSFN105A CSFN105A A:NO 10μm M10×0.5 2mm IP40 無し ¥2,750

主な仕様

繰返し精度  10μm(レンジ)
接触力  0.1N
外径 10mm
全長 30mm
当て方  直進
ストローク※全体の動き  2mm
保護構造  IP40
使用温度範囲 0℃~60℃ 氷結ないこと
接点構造 無接点形
動作形態 A : NO
動作点  約0.4mm
応差  0.03mm
コンタクト材質 SUS303
ケース材質 SUS303
ケーブル 長さ3m 耐油性3 芯φ4 引張り強度30N 曲げ半径R7
温度ドリフト 0.03/10~40℃ MAX(無接点形の為)
振動 10~55Hz複振幅1 . 5 X、Y、Z各方向
衝撃 300㎨ X、Y、Z各方向
標準付属品 外径ネジ形:ナット2個
出力容量 DC12V~DC24V 10mA (MAX)抵抗負荷
出力仕様 NPNオープンコレクタ
注意事項 ※ 操作速度10mm/min以下での使用は避けてください。

利用例

半導体製造装置のHDD搬送検出

半導体製造装置のHDD搬送検出

低接触力で、繊細なHDDディスクを傷つけません。
