ボールプランジャスイッチ

ボールプランジャスイッチシリーズ

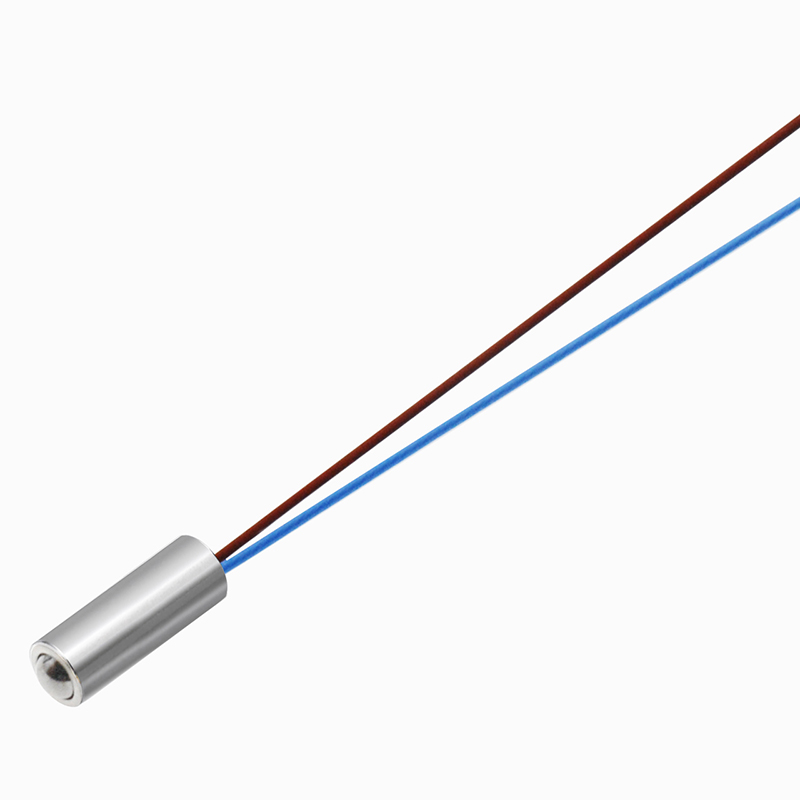

φ4 世界最小級ミニボールプランジャースイッチ

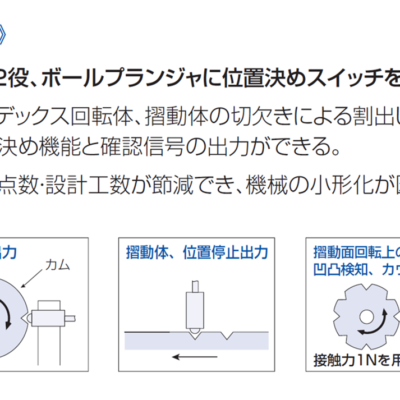

従来のボールプランジャにタッチスイッチを搭載。ボールコンタクトによる割出しと、確認信号出力を同時に実現します。部品点数の節減で、機械の小形化が実現。
インデックス回転体/摺動体の切り欠きによる割出し位置決めなどでご使用頂けます。

  • 国内生産
  • 高耐久性
  • ロングセラー
  • コストダウン
  • 高精度
  • 超小型

選ばれる理由

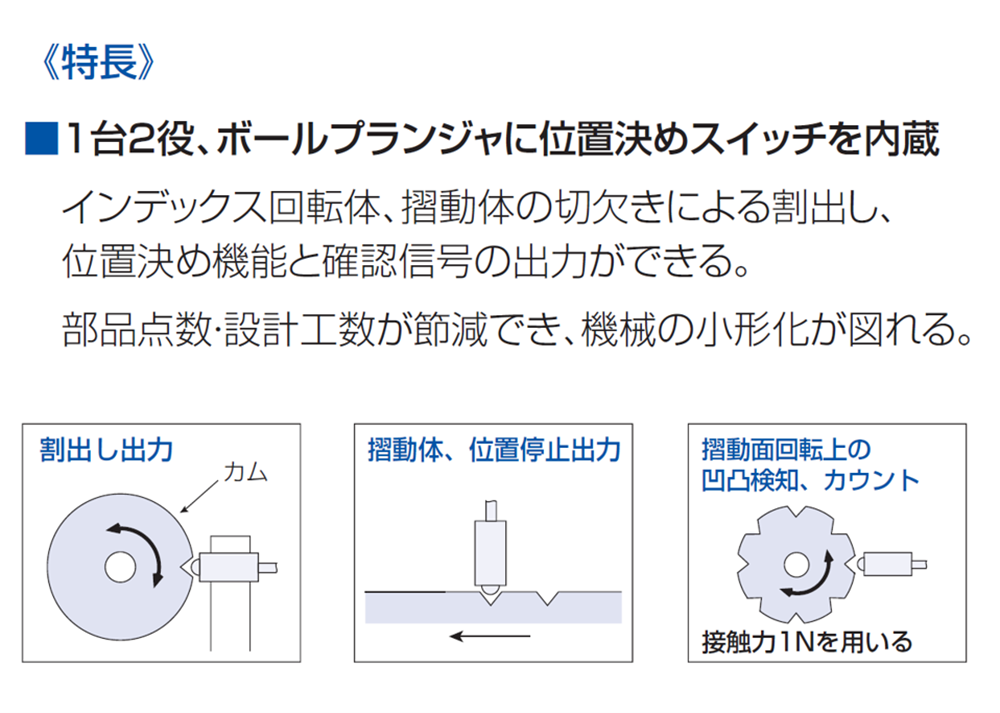

1台2役のタッチスイッチで、機械の小型化をサポート

1台2役のタッチスイッチで、機械の小型化をサポート

φ4~5の超小型ボールプランジャにタッチスイッチを組み合わせた事で部品点数の節減、設計の小型化に役立ちます。
取り付けが困難な狭いスペースへの配置が可能。

ボールコンタクトによる回転体の検知が可能

ボールコンタクトによる回転体の検知が可能

バネを内蔵し、先端のボールが荷重により出入りし、同時に信号を出力します。
ボールコンタクトは、スライドする機構の検知、インデックステーブルの割り出し確認などが摺動部の位置決めに適しています。
荷重が解けるとバネの力でボールが元に戻ります。

機械寿命100万回

機械寿命100万回

小型でも長寿命設計で、100万回の機械寿命があります。

カスタマイズ可能なオプション

カスタマイズ可能なオプション

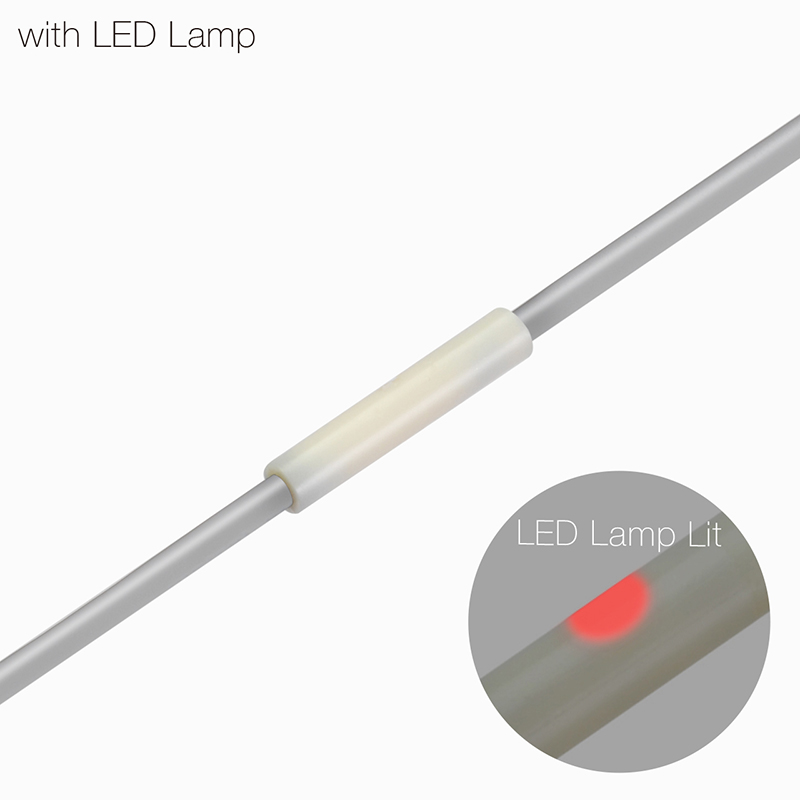

・LEDの追加
・接触力の変更

コンベア位置決めシステム【改善成功事例】

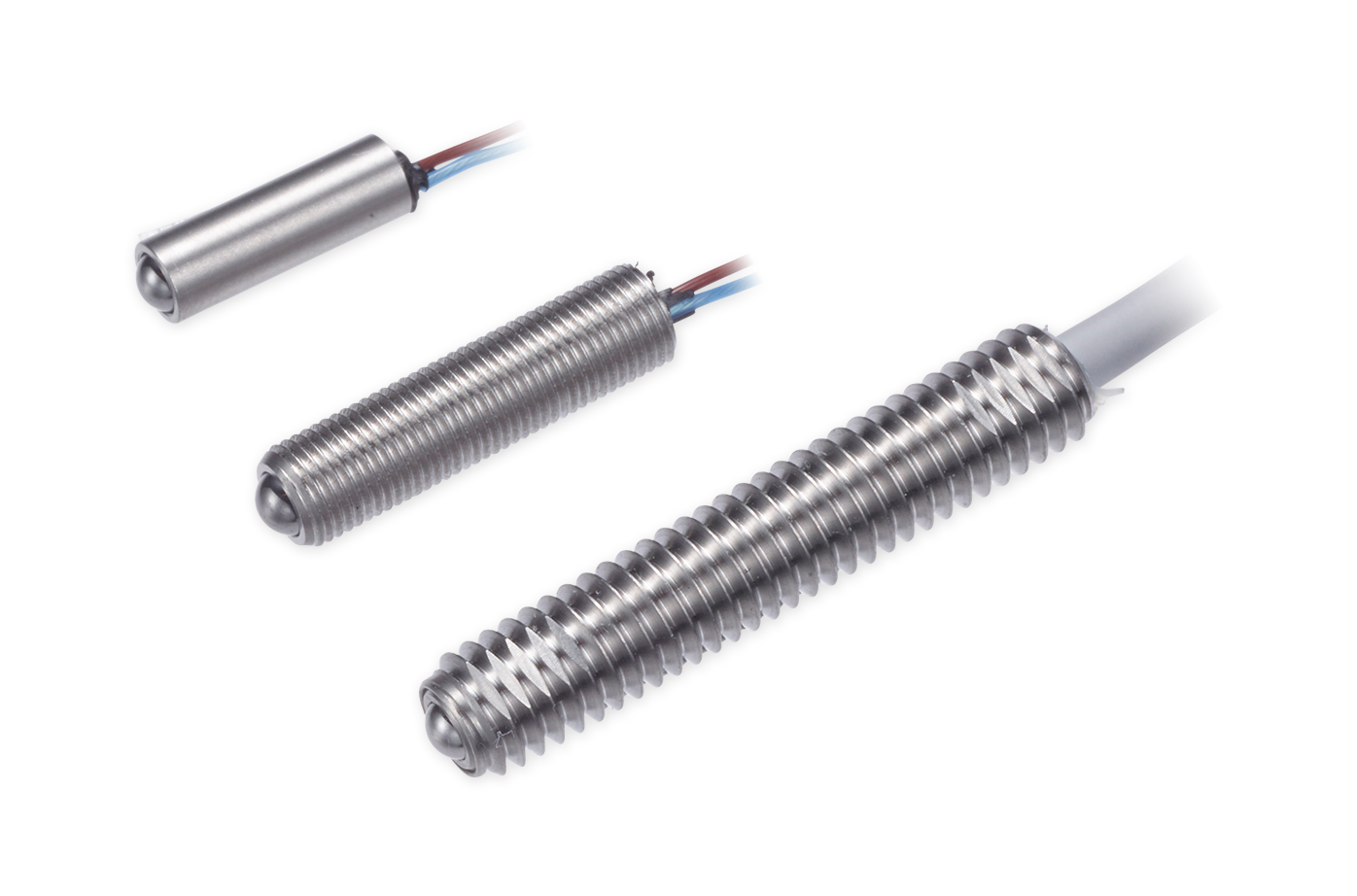

機種ラインナップ

超小型タイプ

型番 動作形態 繰返し精度 外形 全体の動き IP規格・保護構造 LED 価格 ダウンロード

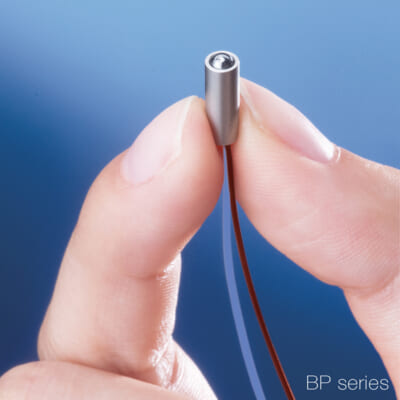

BP4SWA BP4SWA A:NO 10μm φ4 0.8mm IP40 無し ¥4,800 VONAで買う

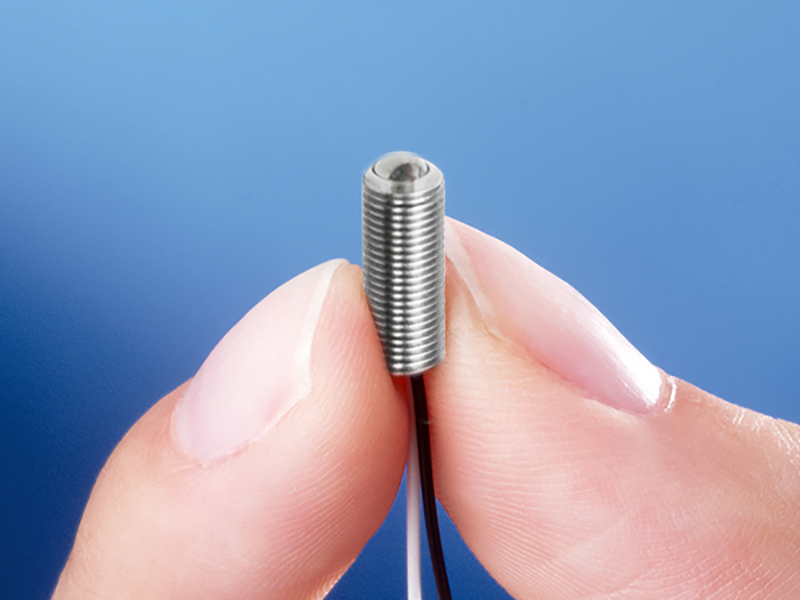

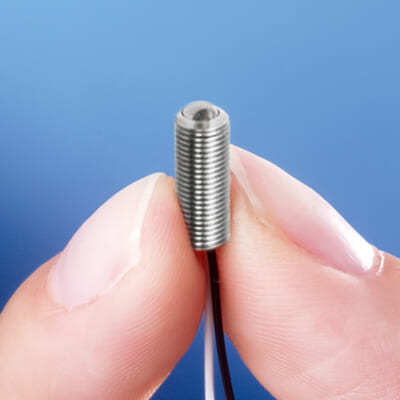

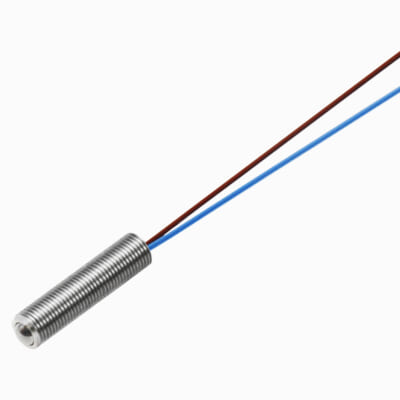

BP5MWA BP5MWA A:NO 10μm M5×0.5 1mm IP40 無し ¥4,500 VONAで買う

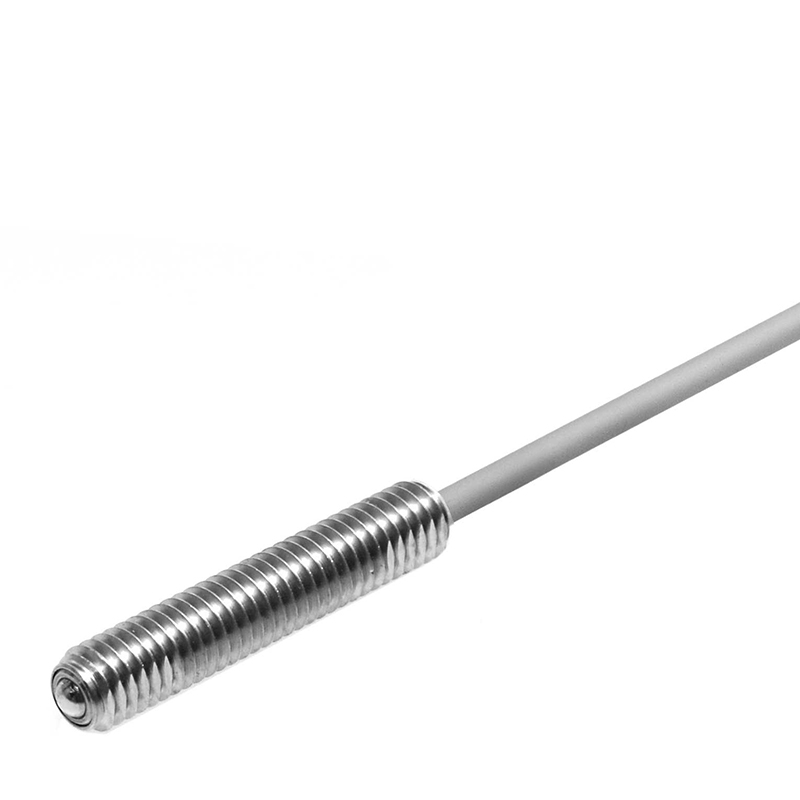

標準型

型番 動作形態 繰返し精度 外形 全体の動き IP規格・保護構造 LED 価格 ダウンロード
BP060A BP060A A:NO 10μm M6(並目) 0.8mm IP40 無し ¥2,600 VONAで買う
BP060A-F A:NO 10μm M6(並目) 0.8mm IP40 無し ¥2,600 VONAで買う
BP060A-L A:NO 10μm M6(並目) 0.8mm IP40 付き ¥2,900 VONAで買う
BP060A-LF A:NO 10μm M6(並目) 0.8mm IP40 付き ¥2,900 VONAで買う

主な仕様

繰返し精度  10μm(レンジ)
接触力  1N~8N
外径 4~6mm
全長 12~32mm
当て方  直進/ 偏角 /摺動
ストローク※全体の動き  0.8mm~1mm
保護構造  IP40
使用温度範囲 0~80℃
接点構造 接点形
動作形態 A : NO
接点精度寿命 100万回~300万回(ただし振動による誤作動がなく定格内の電圧、電流で使用の場合 )
使用温度範囲 0℃~80℃ 氷結ないこと
温度ドリフト 0(アンプがない為電子部品に伴う温度ドリフトがありません)
振動 10~55 Hz複振幅1.5 X、Y、Z各方向
衝撃 300㎨ X、Y、Z各方向
接点定格 DC5V~DC24V 定常電流10mA以下(突入電流20mA以下)
LED付の場合、LEDに10 m A以上の電流が流れないよう電流制限が必要です。
注意事項 ※ 操作速度10mm/min以下での使用は避けてください。

利用例

インデックステーブル

インデックステーブル

切り欠きによる割出しと信号出力

半導体検査テーブルの原点出し

半導体検査テーブルの原点出し

XY軸テーブルの熱変位を、ミクロン単位で補正

半導体製造装置

半導体製造装置

ガラス基板搬送時の位置決め
