ボールプランジャスイッチ

BP4SWA

ボールプランジャスイッチ

BP4SWA

  • 動作形態

    A:NO

  • 接触力

    1N（軸方向）

  • 繰返し精度

    10μm

  • ストローク

    0.8mm

  • 外径

    φ4

  • IP規格・保護構造

    IP40

  • 全長

    12.8mm

  • 標準価格

    ¥5,760

VONAで買う
カスタマイズのご相談

証明書発行依頼

標準形式 BP4SWA
接点構造 接点形
動作形態 A:NO
IP規格・保護構造  IP40
LED有無  LED無し
繰返し精度 10μm
応差(mm)  0
全長 12.8mm
外径 φ4
先端の形状 ボールコンタクト
コンタクト形状  端面 Sφ3
ストローク 0.8mm
動作までの距離  0.3mm
当て方  直進・偏角・摺動
接触力  1N（軸方向）
ケース材質 SUS303
コンタクト材質 超硬合金
軸受け・タイプ ボールコンタクト
ケーブルタイプ バラ線
ケーブル詳細 長さ0.5m バラ線 2本　耐油性φ0.66　引張り強度15N
ケーブル方向  ストレート
接点精度寿命 100万回
使用温度範囲 ０℃~80℃　氷結ないこと
温度ドリフト 自己発熱による温度ドリフトなし
振動 10~55Hz　複振幅1.5　X、Y、Z各方向
衝撃 300㎨　X、Y、Z各方向
接点定格 DC5V〜DC24V 定常電流10mA以下(突入電流 20mA以下) 　LED付の場合、LEDに10mA以上の電流が流れないよう電流制限が必要です。

BP4SWA

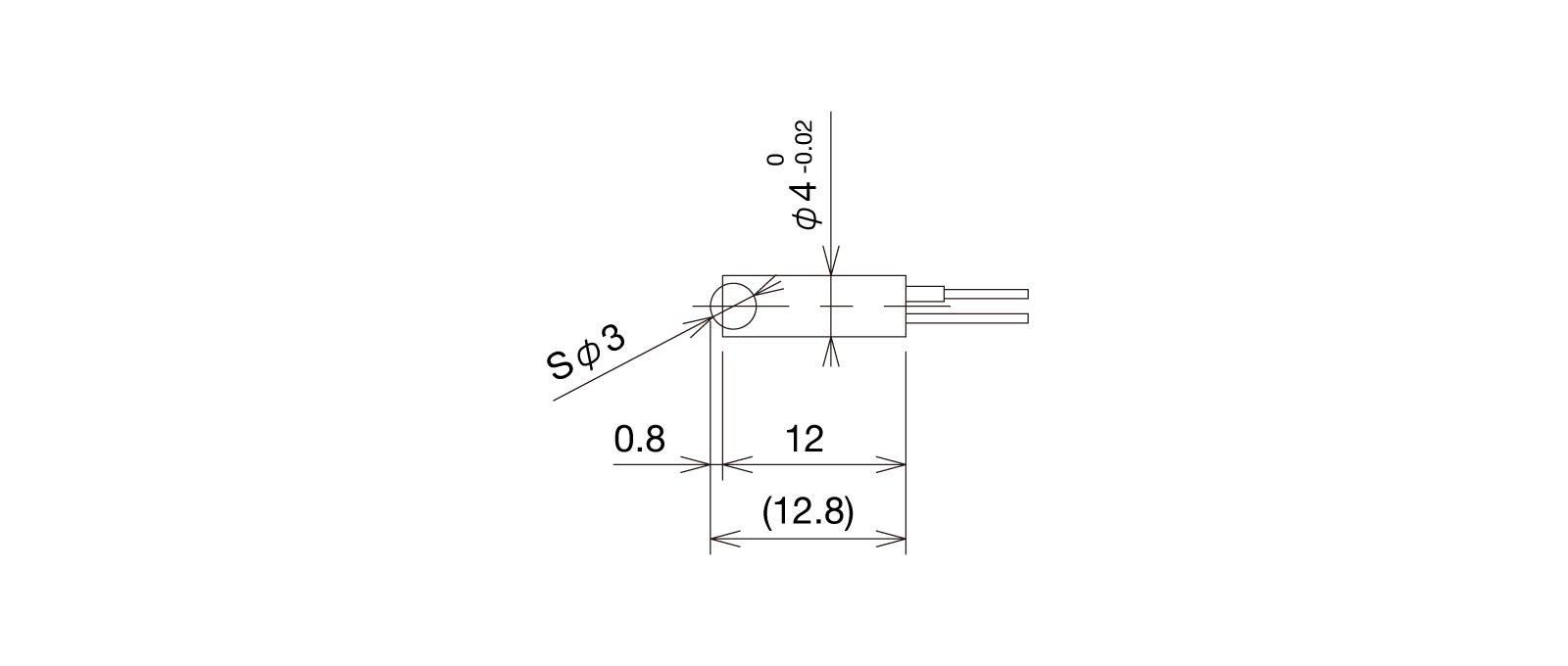

BP4SWAの外径寸法図1
