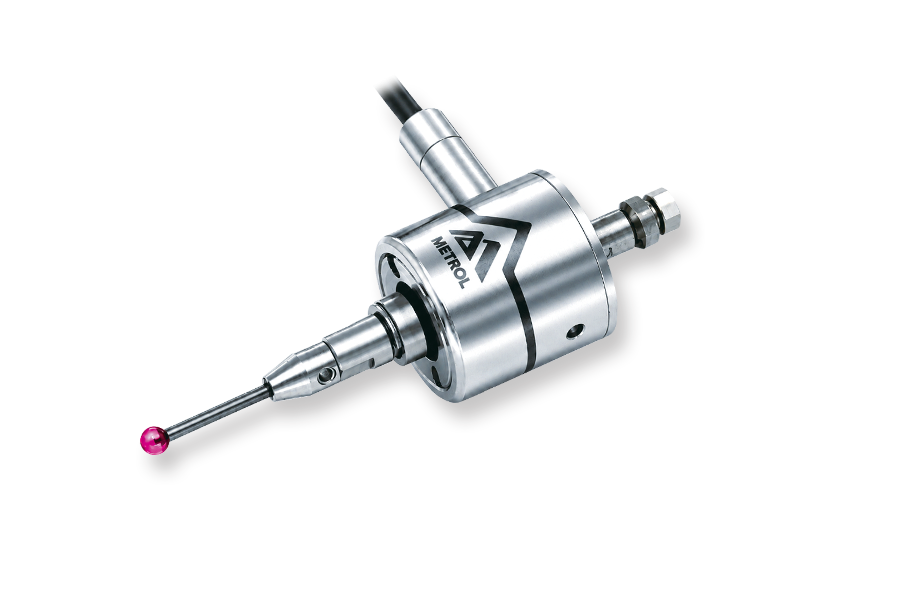

[CNC工作機械用] 有線式超小型タッチプローブ K3SMINIシリーズ

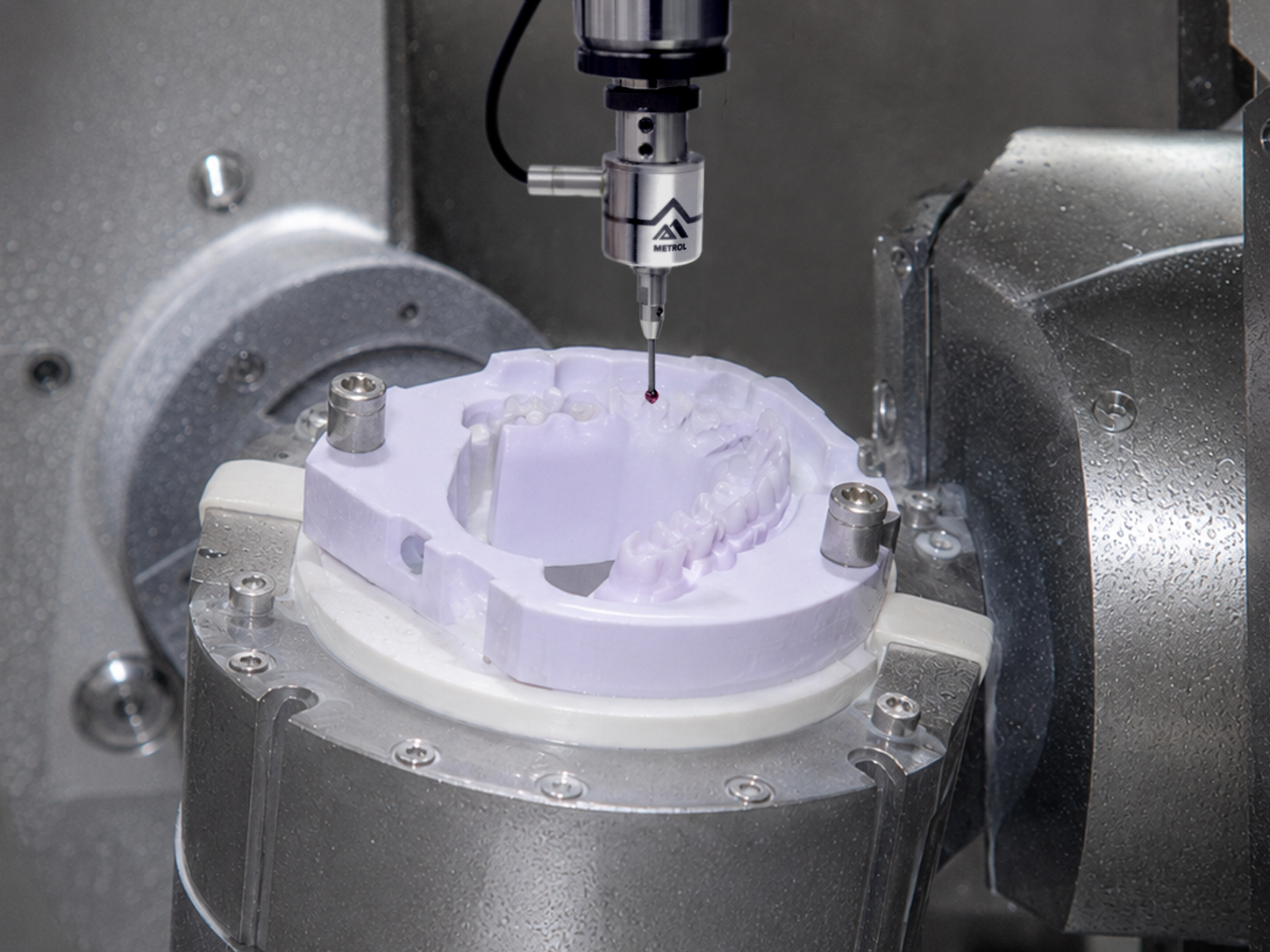

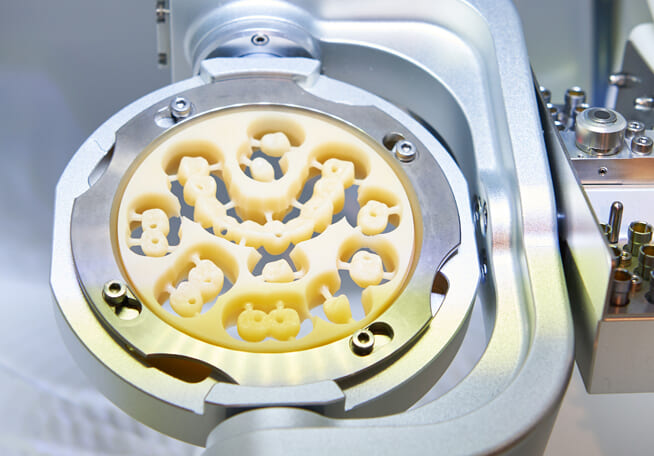

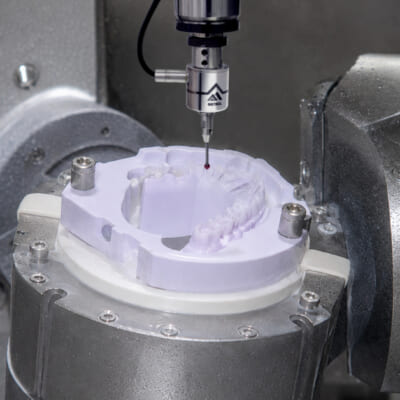

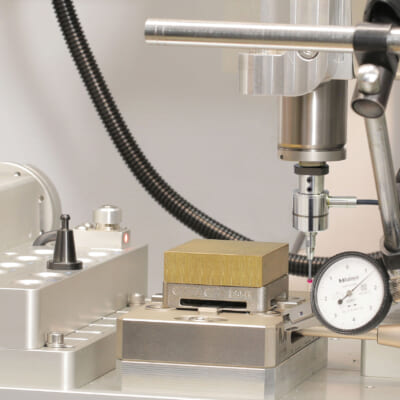

ミリングマシンで原点出し・機内計測の自動化を実現

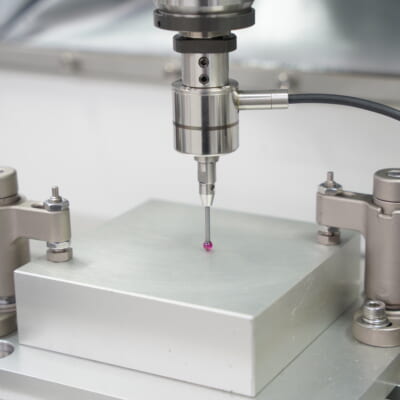

コンタクトがワークに接触した瞬間に信号を出力し、繰返し精度1μmの高精度な位置検出が可能。

ミリングマシンやCNC自動旋盤など高精度な加工機に搭載することで、原点出し・機内計測の自動化に貢献します。
人手によるワーク測定のバラつきを無くし、検査に伴う移動やワークのセッティングなどの段取りを削減しコストダウンを実現します。

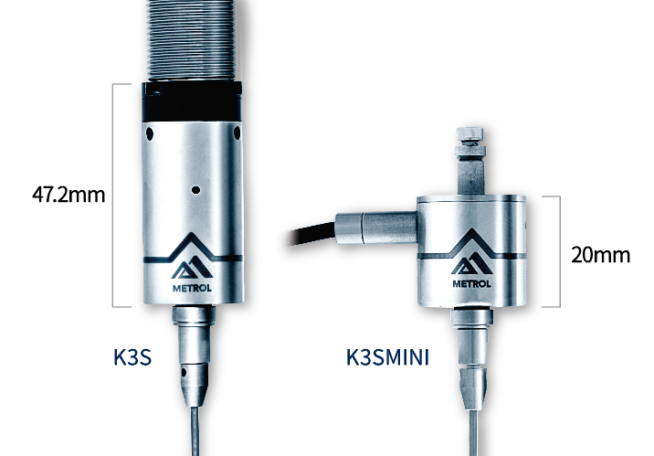

シリーズ最小　省スペース化に貢献

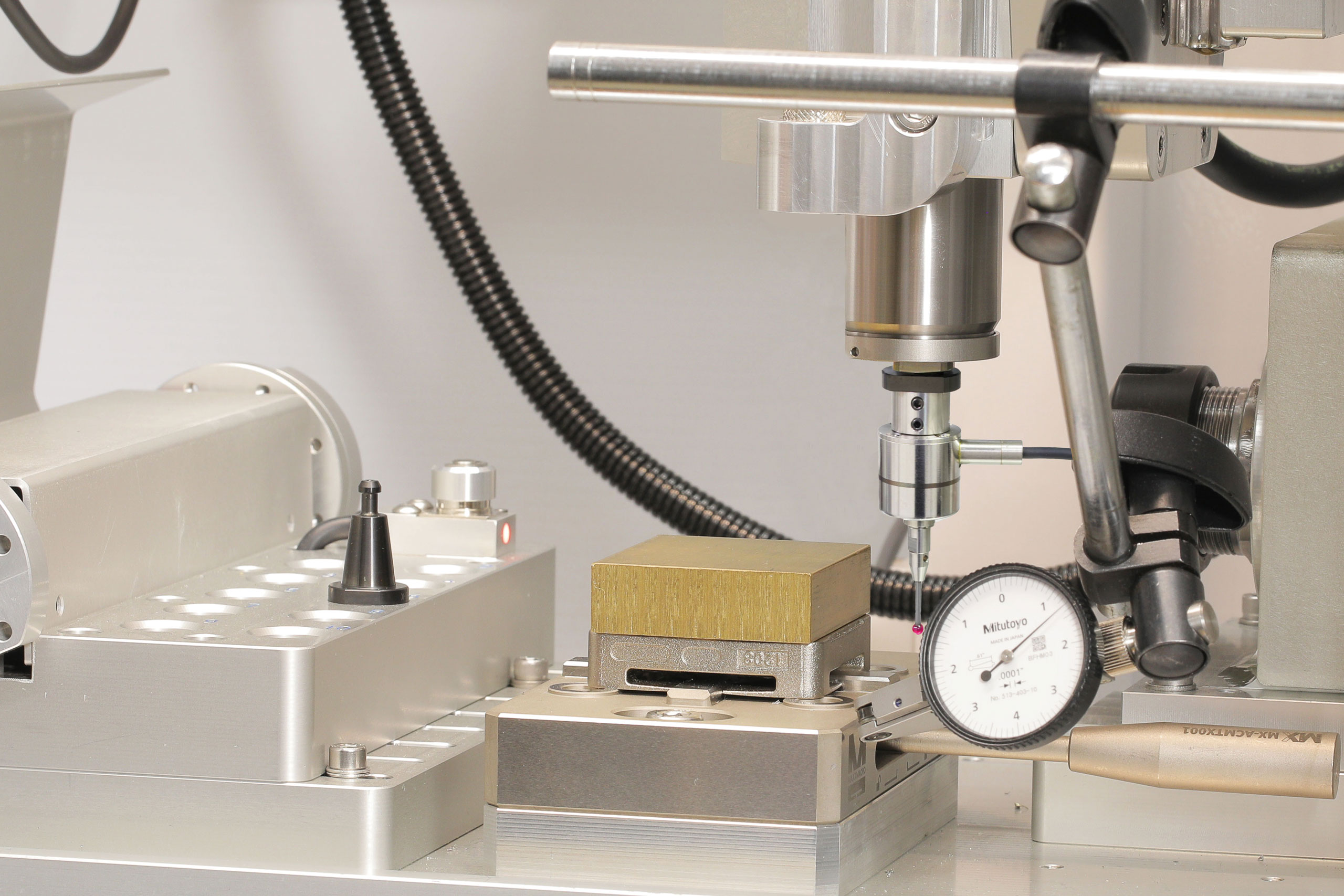

K3SMINIは本体20mmの小型サイズで、小型ミリングマシンなどの機内にも搭載可能。
スペースの狭い、研削盤やCNC旋盤で搭載しても他の工具に干渉せず使用できます。

水やクーラント、粉塵に強い保護等級IP68

切削環境下で使用されることを前提とし、300時間以上にわたる工作機械内での高圧クーラント耐久試験をクリアした保護等級IP68仕様。
クーラントや切粉が飛び散る工作機械内で使用しても高い繰返し精度を発揮します。

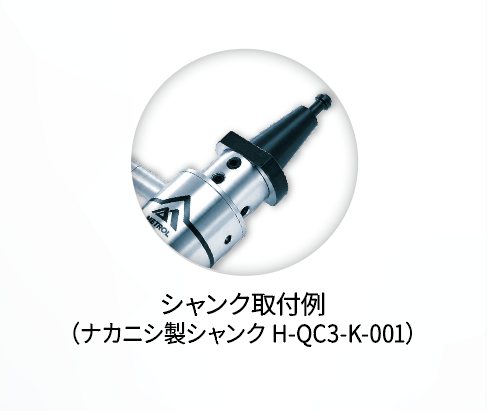

ナカニシ製スピンドルに対応　専用シャンク搭載可能

別売専用シャンクを取り付けることで、ナカニシ製スピンドルに搭載が可能。
芯出し機構により、高精度な加工を実現します。

対応スピンドル
株式会社ナカニシ製
・NR3060-AQC
・NRR3060-QC

別売専用シャンク
・H-QC3-K-001

上記以外のシャンクにも対応可能です。詳しくはお問い合わせください。

カスタマイズオプション

コード長が選択可能。スタイラス、シャンクは別売りで提供。
特殊な取付環境の場合はご相談ください。
