CNC旋盤・専用機用有線式タッチプローブ[K2Cシリーズ]

[CNC旋盤・専用機用]有線式タッチプローブ K2Cシリーズ

CNC旋盤および小型複合加工機全般におけるワークの内径、外径、端面計測

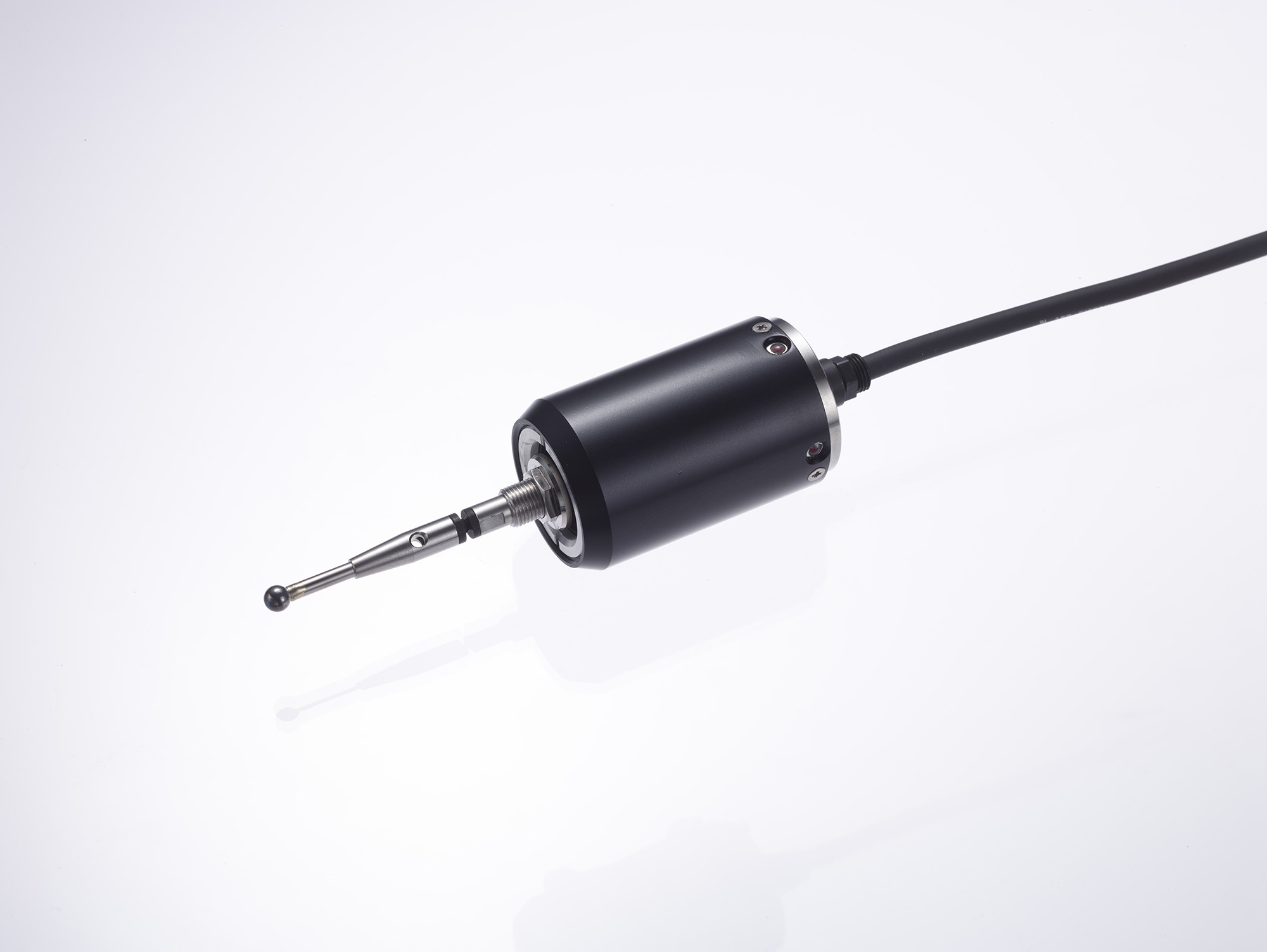

K2Cシリーズは、CNC旋盤に搭載しワークの内径、外径、端面計測を行う有線式タッチプローブです。

特長

コンタクトがワークに接触した瞬間に動作し、高精度な位置検出が可能。

検出方向を2方向に限定することで感度の違い（方向特性）を小さくし、±Ｘ方向の検出差を最小化、高精度な検出が可能。

水や油、クーラント、切粉が飛び散る悪環境下で使用可能。

（※プリトラベル：コンタクトが検出体に接触してから、信号が切り替わるまでの動作点の動き）

スタイラス、取付方法、コード長など選択可能。

スタイラス先端のコンタクトをワークやテーブルに当てることで、高精度のON/OFF信号を出力し、NC・PC装置に入力する事が可能。

可動部が４点の接点を支点としてスイングします。接点が支点の役割を果たしているため、いずれかの支点が離れることで瞬時ON・OFF信号が出力されます。

※接点保護のため、測定時のみ通電することを推奨。
（※検出方向による接触力の変化がある。検出方向によって接触力が変わると、真円形状を計測した時に真円とならないため（ロービング現象）この特性を考慮する必要がある。）

カテゴリ	有線式タッチプローブ
対応機・アプリケーション	CNC旋盤・専用機用
形状／形式／用途	外径・内径・端面計測、芯出し
検出方向	±X、Z 3方向
繰返し精度	0.001mm（条件：操作速度 50~200mm/min)
IP規格・保護構造	IP67
接点精度寿命	30万回
動作までの動き	なし
ストローク※全体の動き	X=±8mm　Z=4mm ※スタイラスF635を使用の場合
接触力	X方向：0.4N　Z方向：2.5N ※スタイラスF635を使用の場合
スタイラス材質	超硬球
ケーブル詳細	耐油性　2芯φ5　引張り強度30N　最小曲ゲ半径 R7
LEDランプ	常時点灯　動作時消灯
動作形態	NC（常時閉）
出力	NC（常時閉）または、NO（常時開）（外付け I/Fユニット CL-1F使用時）
I/Fユニット	外付け
接点定格	DC5V~DC24V　定常電流 10mA以下　突入電流 20mA以下 ※LEDに10mA以上の電流が流れないよう、電流制限が必要です。
使用温度範囲	0~60℃　氷結ないこと　（CL-1F 使用範囲温度：0~50℃）
(オーバートラベル信号）動作形態	-
(オーバートラベル信号）接点定格	-
付属品	外付け I/Fユニット CL-1F

※青線部はカスタマイズが可能です。詳細はカタログをご参照下さい。

※K2Cシリーズの標準仕様の品番になります。
具体的な仕様が決まっていない場合は、こちらの品番をお問い合わせください。

品番	測定可能な方向	接触力	繰返し精度	IP規格・保護構造	接点精度寿命	CAD図
K2CB-ST1	±X、Z 3方向	X方向：0.4N Z方向：2.5N	0.001mm	IP67	30万回	CAD図(DXF)
