コネクター端子の嵌合確認で差し込み不良を防止

お客様の課題

電子部品の組立工程では、コネクター端子が規定位置まで差し込まれていないまま次工程へ進むと、接触不良だけでなく、チョコ停や不良品の流出につながるおそれがあります。

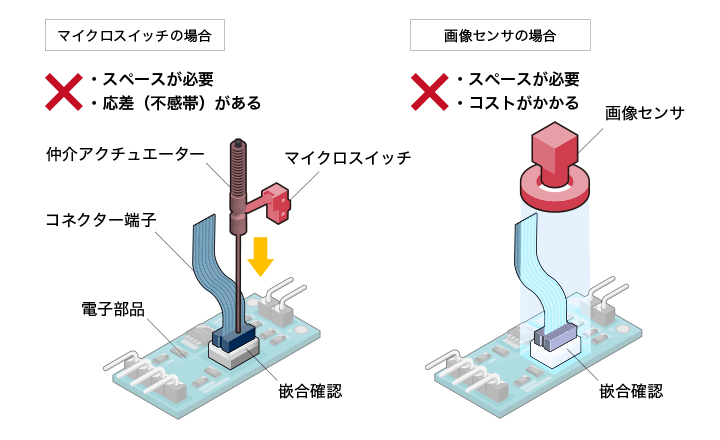

そのため、「マイクロスイッチ」を組み込んで接触検出する方法を検討されていましたが、仲介アクチュエーターが必要となるため、自動機内の限られたスペースでは設置が難しいという課題がありました。

さらに、マイクロスイッチには内部機構に起因する「応差（不感帯）」があるため、微小な差し込みを確実に確認することができません。

また、「画像センサ」による嵌合確認も検討されていましたが、撮像スペースの確保が難しく、加えて、コスト面でも採用のハードルとなっていました。

メトロールのご提案

電子部品の小型化・高密度化が進む中、コネクター端子の組立工程では、これまで以上に高い精度が求められています。そこで採用されているのが、メトロールの「CS-タッチスイッチ」です。

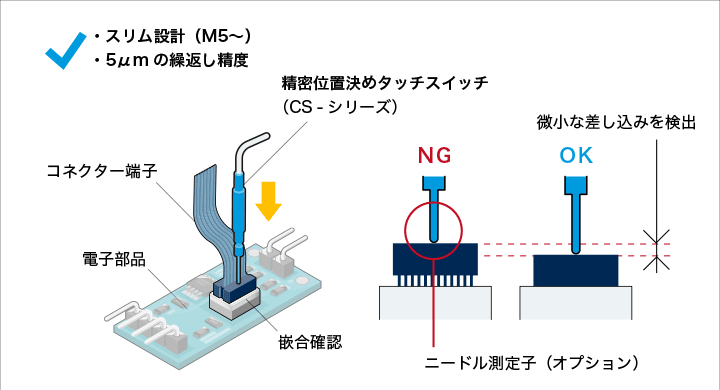

CS-タッチスイッチは、スリム設計（M5〜）の精密機械式スイッチです。ワークや治具に合わせて先端の測定子をカスタマイズできるため、従来のマイクロスイッチで必要だった仲介アクチュエーターを使わず、自動機内の狭いスペースにも組み込みやすい点が特長です。

さらに、マイクロスイッチのような内部機構による応差がなく、5μmの繰返し精度で、コネクター端子の微小な差し込みも確実に検出することができます。

担当者のコメント

「チョコ停をなくして、歩留まりを向上させたい」「省スペースかつ低コストなラインを構築したい」生産技術において、このような課題はありませんか？
メトロールでは、今回のようなコネクター端子の嵌合確認だけでなく、組立から検査まで、さまざまな電子部品製造のアプリケーションで、生産性向上に貢献しています。
ワークや治具に応じた測定子のカスタマイズにも対応しており、量産ラインに合わせた最適な検出方法をご提案します。
1本から購入可能で、最短当日出荷（ミスミ）にも対応しているため、すぐに評価いただけます。ぜひお気軽にお問い合わせください。

本事例でご紹介した製品はこちら
