CNC旋盤用ツールセッタ〔Hシリーズ〕

CNC旋盤の
加工精度向上が実現!!

CNC旋盤に搭載し、バイトのプリセット、摩耗・チッピング検知、熱変位補正に使用。
加工精度と生産性の向上が実現。

1995年 科学技術庁長官賞 受賞

メトロールの旋盤用ツールセッタが選ばれる理由

CNC旋盤の高い加工精度を維持!!

旋盤加工によるバイトの摩耗や、昼と夜の温度差によるバイトの熱変位を1ミクロン精度で補正。

CNC旋盤の加工精度を、常に維持する事ができます。

機械の稼働時間アップで生産性が向上!!

切削プログラム実行中にバイトの欠損・チッピングを検知し、機械を自動停止。

CNC旋盤の無人運転時の、稼働中トラブルを最小限にとどめることで稼働時間を上げ、生産性向上を実現します。

不良品発生のトラブルを未然に防止!!

バイトの刃先をセンサに押し込み、工具長の数値をNCにフィードバック。

従来の試し削り・計測・NC入力などの段取り替えの熟練が不要になり、セットミスによる不良品発生を未然に防ぎます。

用途に応じた各種の専用形があります

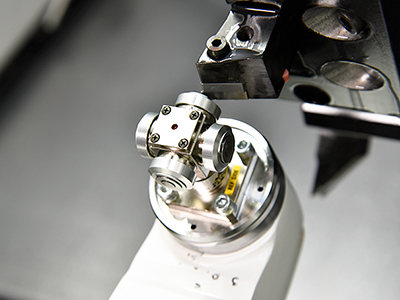

直動式 H4A-001

1信号形

直動式 H4A-002

4信号形

回動式 H4D

1信号形

スイング式 H4E

1信号形

採否のご検討に役立つ、より詳細な技術資料が、
今すぐ、無料ダウンロードできます!

お客様の用途に合わせた「カスタマイズ オプション」や、
仕様・サイズ・回路図などの詳細が、スグにご覧頂けます。

PDFカタログの無料ダウンロードは、こちらをクリック

機種ラインナップ

主な装着機械 検出方式 形式名 信号数 価格 ダウンロード
CNC旋盤 直動式 H4A-001 1信号形
仕様選択表をご記入の上、
見積りをご依頼ください

カタログ&仕様選択表
(PDF)
H4A-002 4信号形
回動式 H4D 1信号形
スイング式 H4E 1信号形

◎正式な形式名(図番)は、納入仕様図提出時に決定します。
◎マシニングセンター用は、CNCマシニングセンタ用ツールセッタ(Tシリーズ)をご参照ください。
◎バー材のチャック着座確認でお困りの方は、エアマイクロセンサ(DPAシリーズ)も合わせてご検討ください。

主な仕様

接点構造 接点形
動作点の繰返し精度 ON⇄OFFとも 0.001mm(レンジ) *
動作形態 NC
動作までの動き なし
ストローク 2mm *
接点精度寿命 300万回 *
保護構造 IP67
接触力 H4Aタイプ:2N
H4Dタイプ:1.2N
H4Eタイプ:1.6N
コンタクト表面仕上げ 研削 4s
コンタクト材質 超硬合金
接点定格 DC5V〜DC24V 定常電流10mA以下(突入電流20mA以下)

*スイング式H4Eは、他のCNC旋盤用ツールセッタと仕様が異なります。詳しくはカタログをご参照ください。

旋盤用ツールセッタのアプリケーション

バイトのチッピング検知

バイトの摩耗検出

バイトのツールプリセット

受賞歴

科学技術庁長官賞 受賞!!

1983年の開発以来、国内大手工作機械メーカーを始め、世界17カ国・70社以上の工作機械メーカーに採用、延べ50万台以上の出荷実績があります。

1995年に「科学技術庁長官賞」 を受賞
2014年には、高い世界シェアが評価され、経済産業省「グローバルニッチトップ企業100選」を受賞しました。
