CNC旋盤用ツールセッター[H4Aシリーズ]

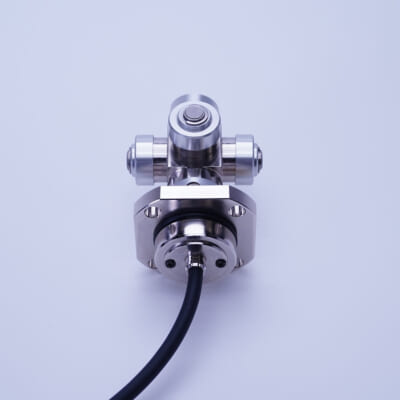

[CNC旋盤用]ツールセッタ H4Aシリーズ

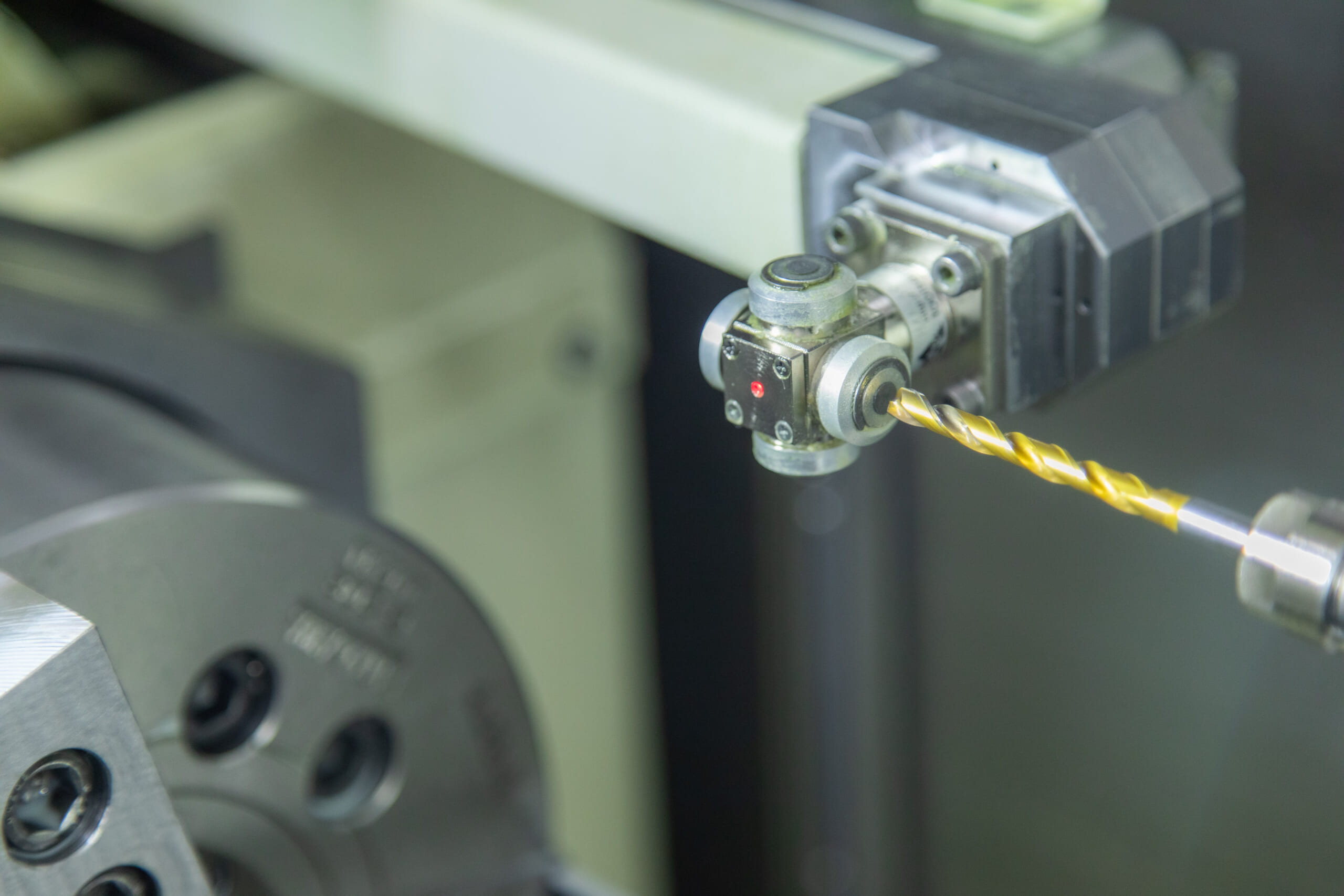

CNC旋盤のバイトの刃先原点出し

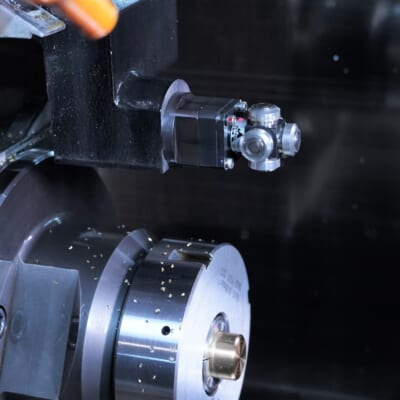

H4Aシリーズは、CNC旋盤やマシニングセンタに搭載し、バイトのプリセット・摩耗・チッピング・熱変位補正を行い、工作機械の加工精度を常に維持することに貢献します。 取付スペースや、ツールの検知方向に応じて、コンタクト数・方向を1方向~5方向まで選択することが可能。

特長

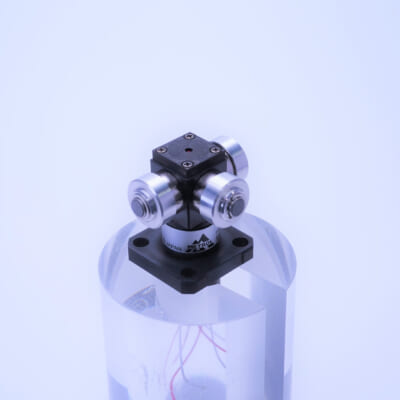

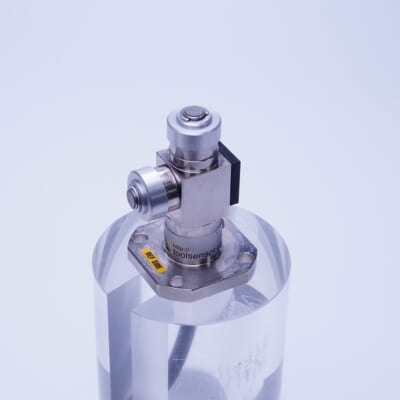

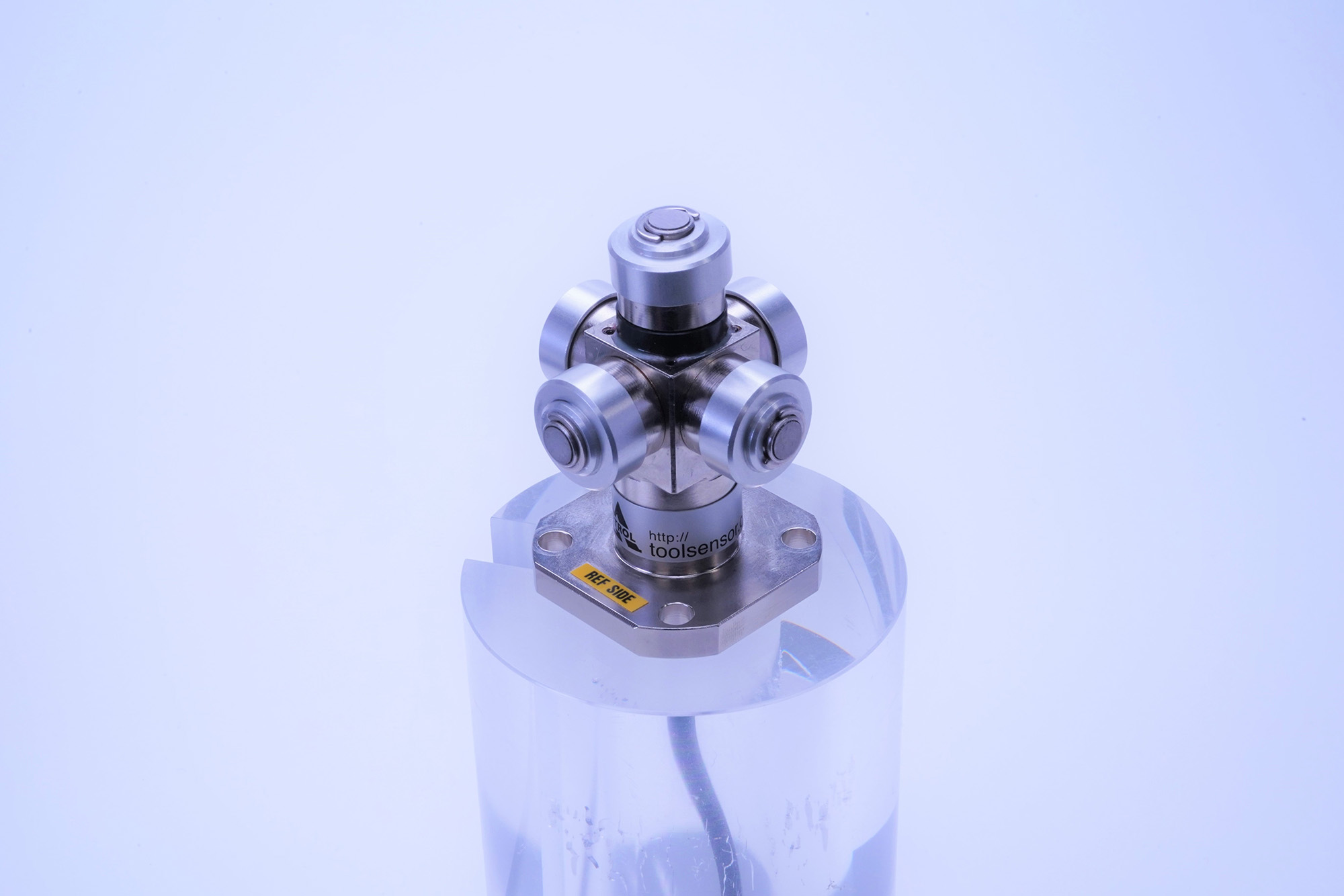

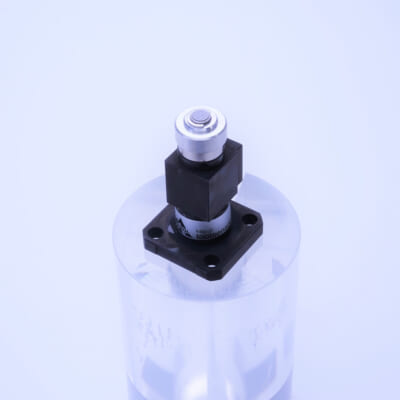

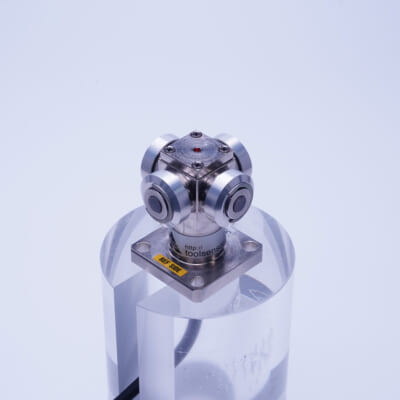

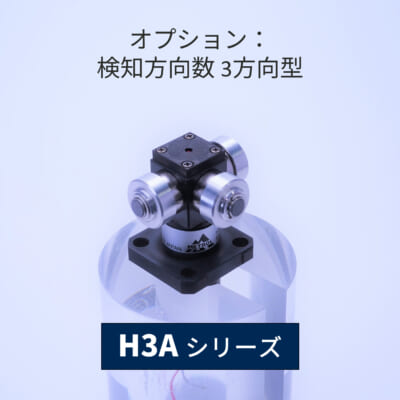

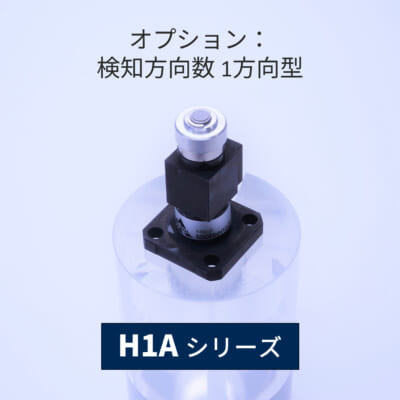

5つの検知方向のカスタマイズが可能

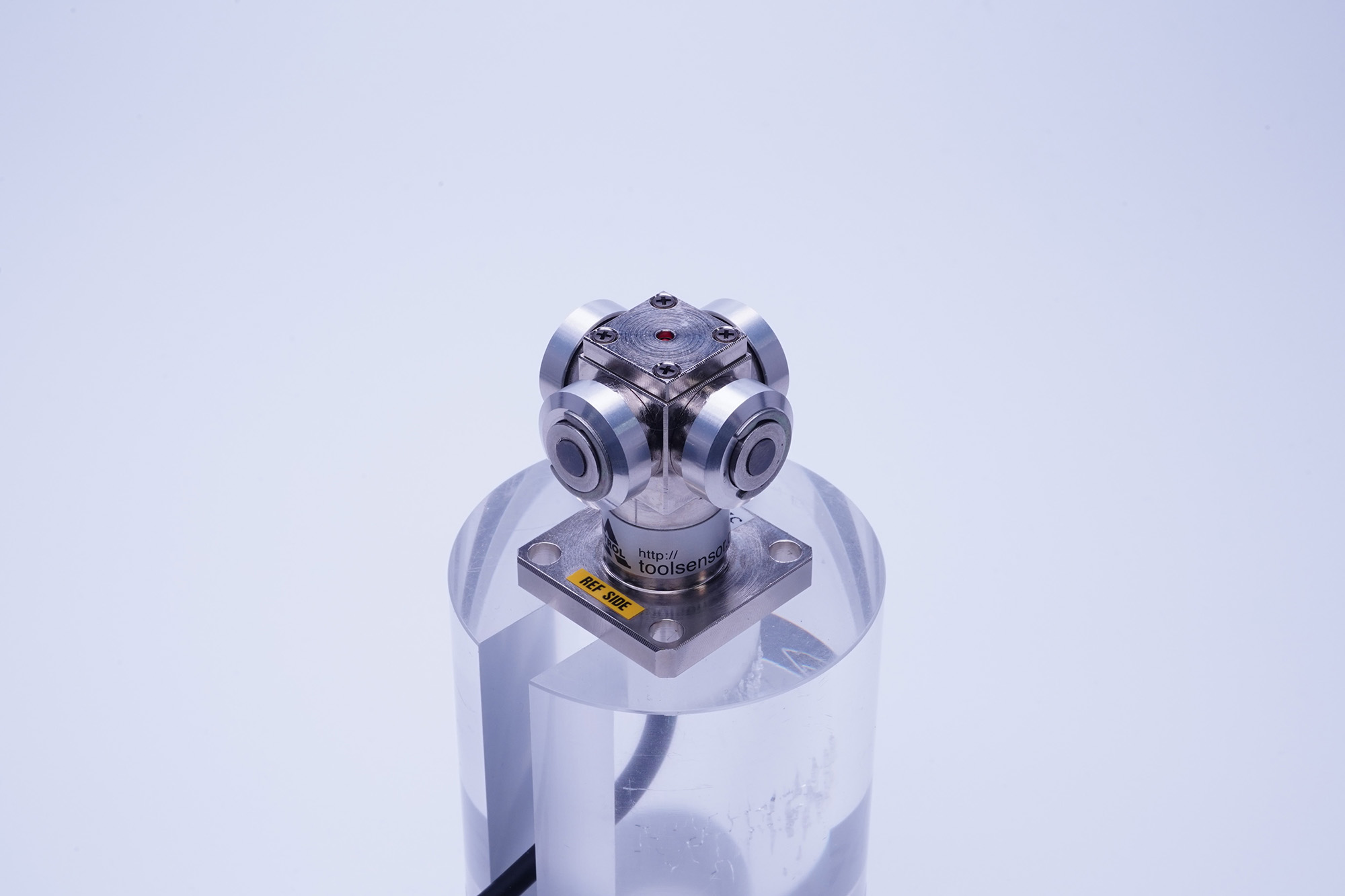

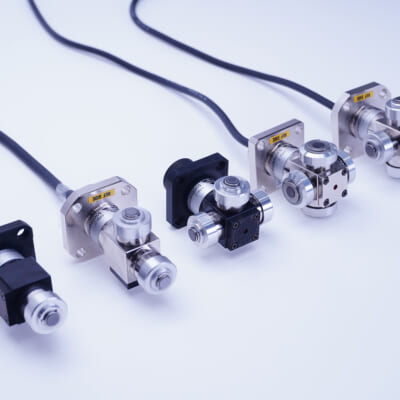

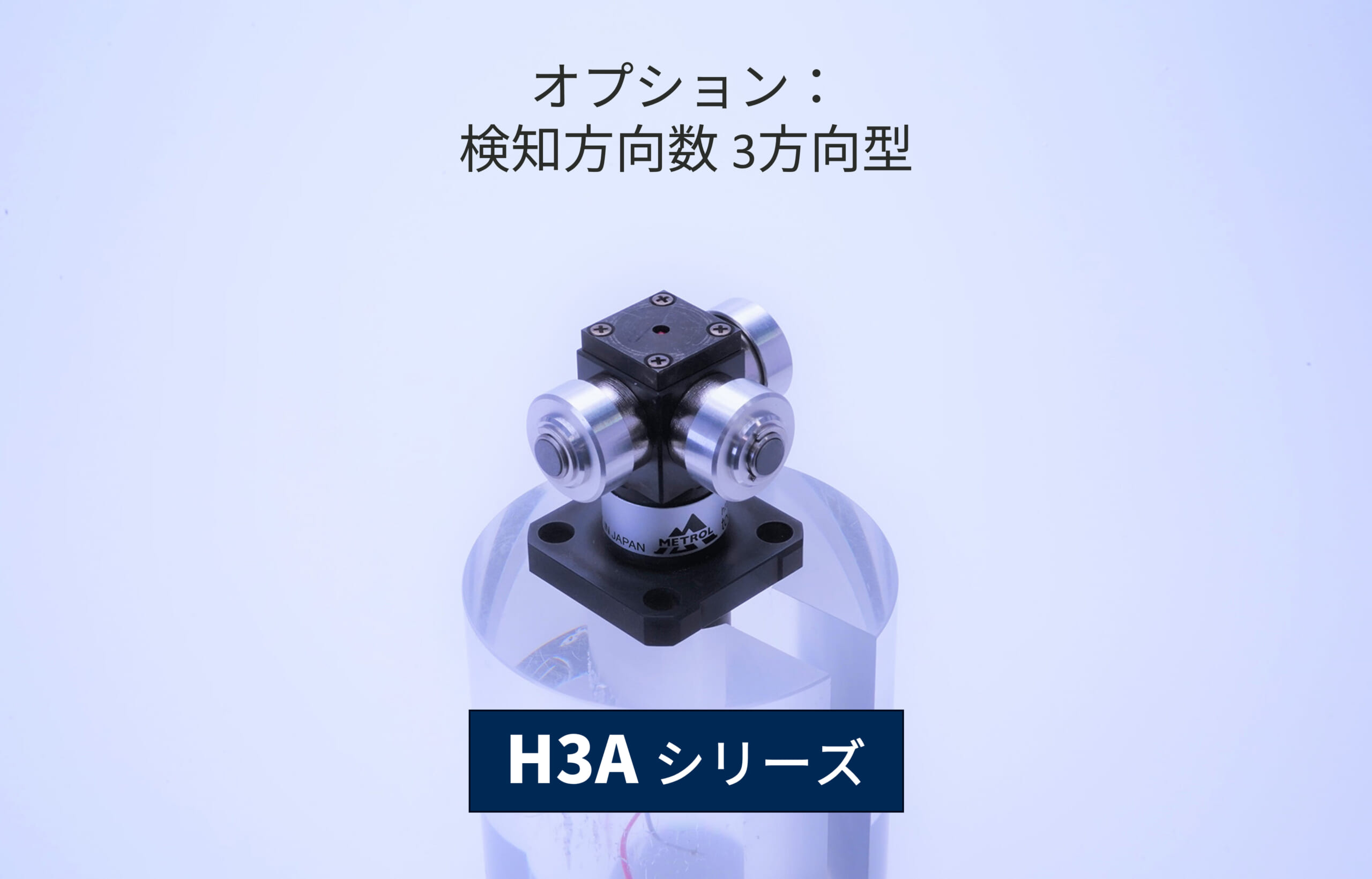

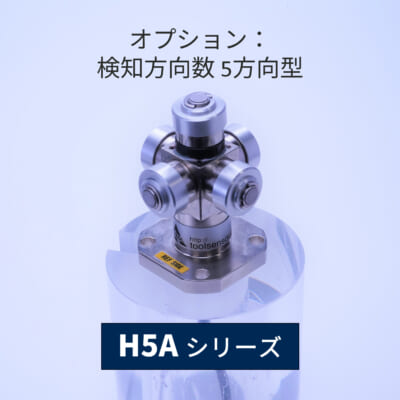

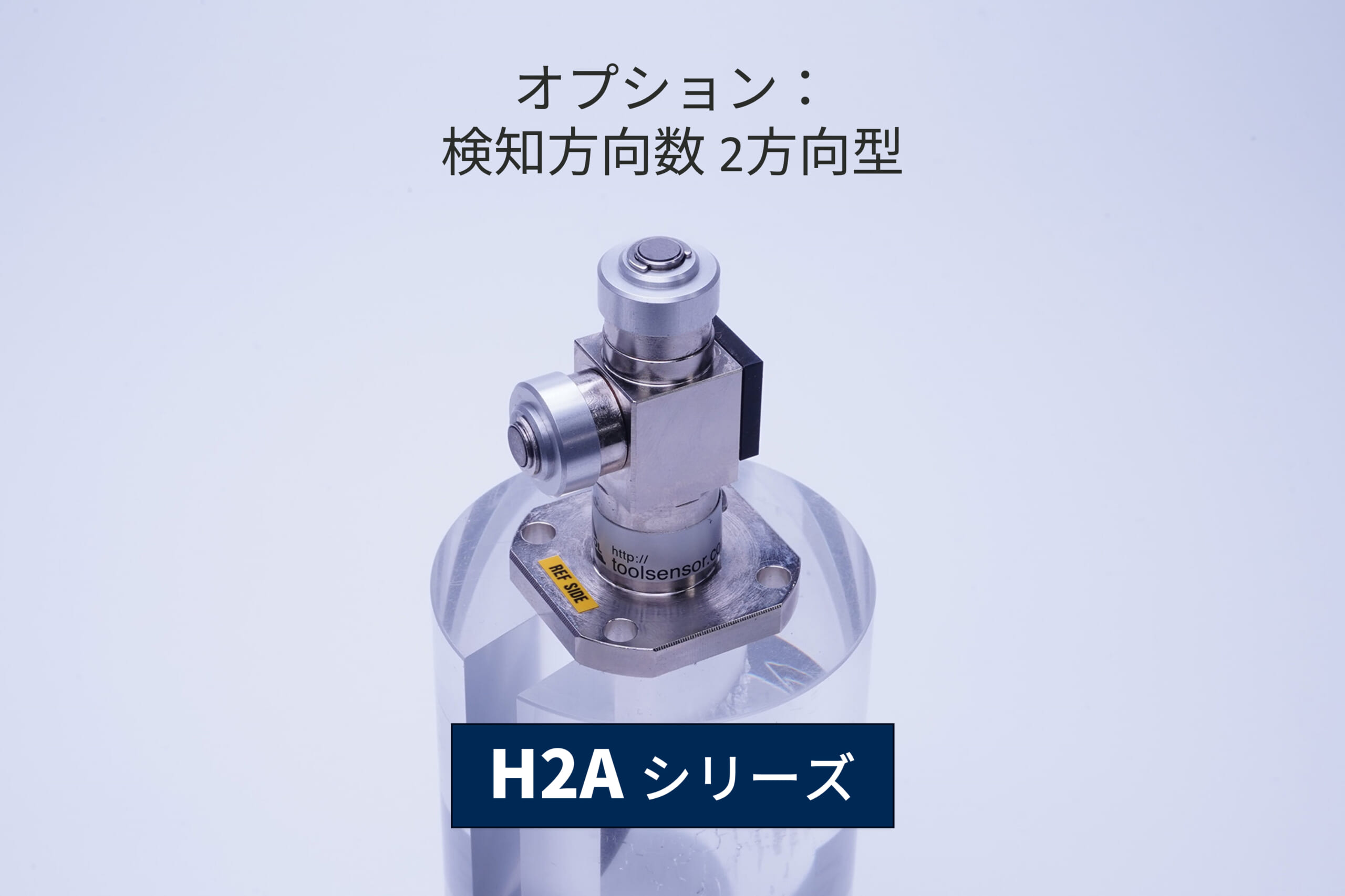

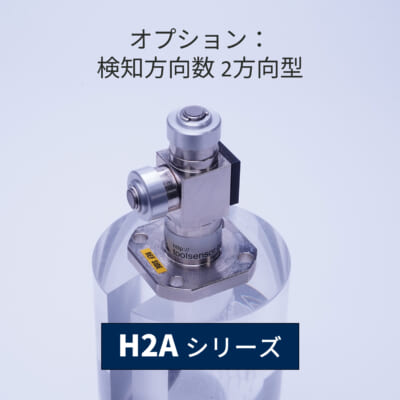

搭載する設備や環境に応じて、検知方向を1方向~5方向まで選択することが可能。取付スペースや、ツールの検知方向に応じて、カスタマイズが可能なのはメトロールだけ。

繰返し精度は1μm、クーラント耐性の強い保護規格IP67仕様。

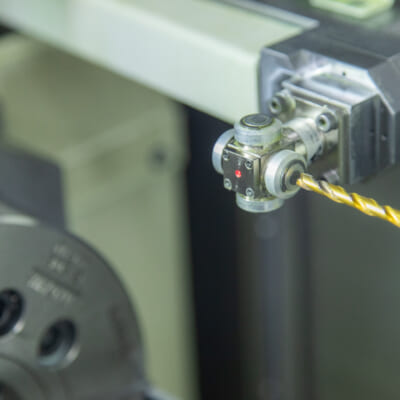

機械加工を始める前の工具測定、加工サイクル中の機内での工具補正をスピーディに自動で行います。IP67のため、クーラントがかかる悪環境でも高精度な検出が可能で、工具計測にかかる時間短縮に貢献します。

接触式なので誤検知が少なく高信頼性・低コスト

ツールの先端エッジを直接センサに接触させて検知するので、高価な非接触式センサ(レーザ式など)と比べてクーラント飛散やミストの影響を受けにくく高信頼性です。

科学技術庁長官賞受賞製品、トータル出荷台数10万台以上

H4Aシリーズは1983年に開発以降、防水性、精度の改良を重ね、大手工作機械メーカーに多数採用、累計出荷台数10万台以上のベストセラー、世界74か国以上で使用されています。

主な仕様

型式名 H4A-001
形状/形式/用途 工具原点出し
コンタクト形状  Φ5平面
繰返し精度  0.001mm(条件:操作速度50~200mm/min)
IP規格・保護構造  IP67
接点精度寿命 300万回
動作までの動き なし
ストローク※全体の動き  2mm
接触力(N) 2N

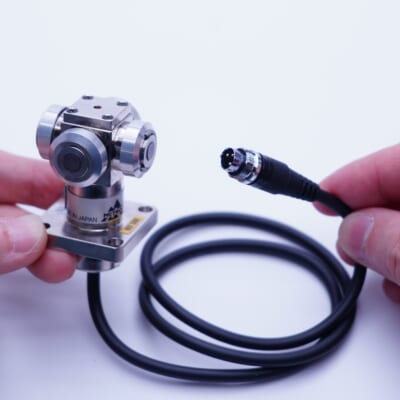

ケーブル詳細 耐油性2芯φ5 引張り 強度30N 最小曲ゲ半径 R7
付属品 なし
使用温度範囲 0~60℃ 氷結ないこと

回路図

CNC旋盤用ツールセッター[H4Aシリーズ]の回路図

注意事項

  • 隣り合うコンタクトを同時に押さないでください。
  • 掃除などの時、ゴムブーツ保護カバーを回さないでください。中のゴムブーツがよじれると、戻り不良になります。
  • 使用クーラントは、水溶性クーラント(アルカリ性)を想定しています。
  • 操作速度10mm/min以下での使用は避けてください。

カスタマイズ

CNC旋盤用ツールセッター[H4Aシリーズ]のカスタマイズ

※青線部はカスタマイズが可能です。詳細は カタログをご参照下さい。

標準型式

※H4Aシリーズの標準仕様の品番になります。
具体的な仕様が決まっていない場合は、こちらの品番をお問い合わせください。

型式名 コンタクト径 動作形態 測定可能な方向 繰返し精度 ストローク 接点精度寿命 CAD図

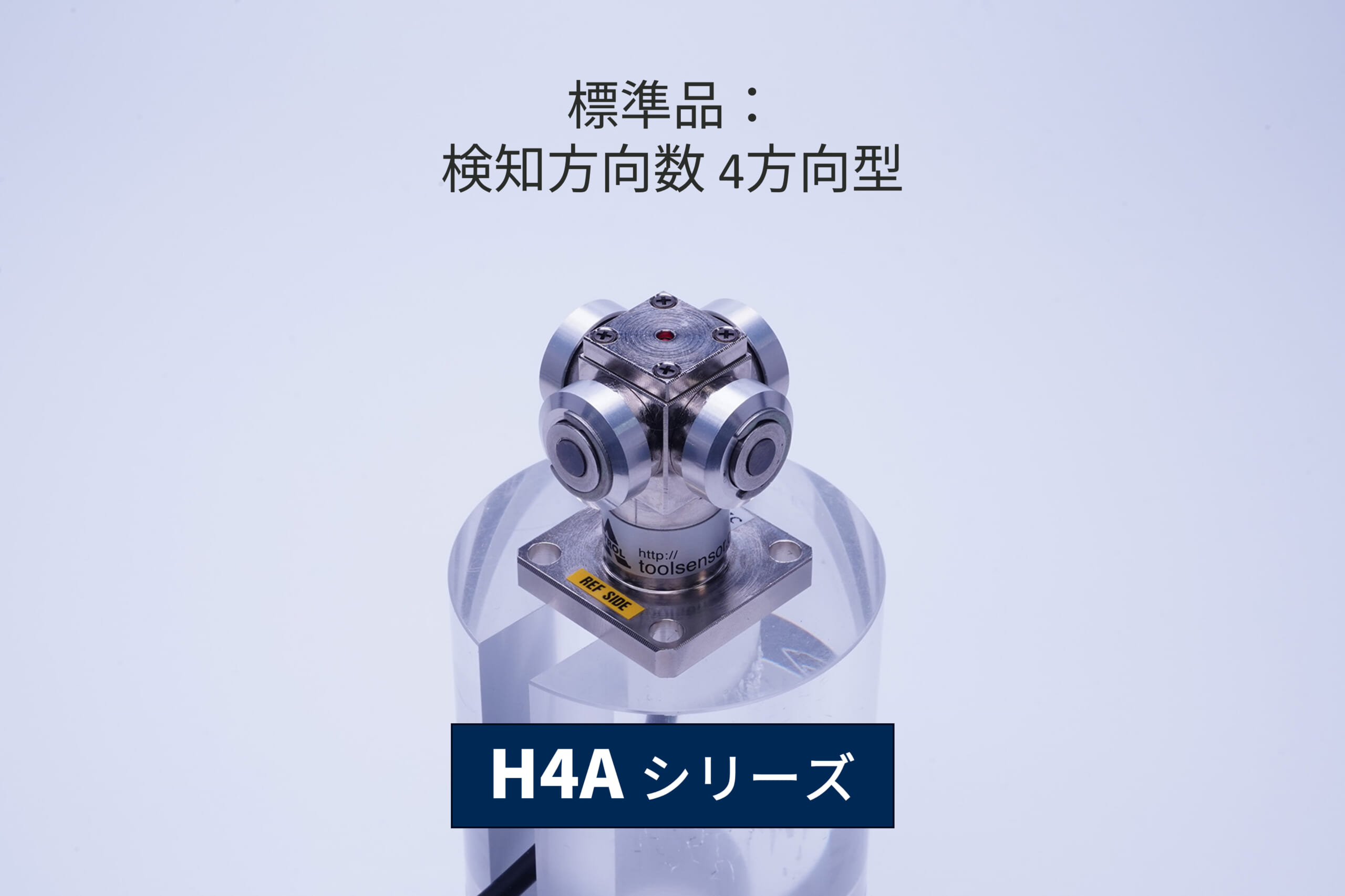

H4A-ST1 φ5 NC(常時閉) 4方向 0.001mm 2 300万回 CAD図(DXF)
