加工のびびりとは？発生メカニズム・診断・対策の完全ガイド

更新日：2026年09月4日 (2024年07月16日公開)

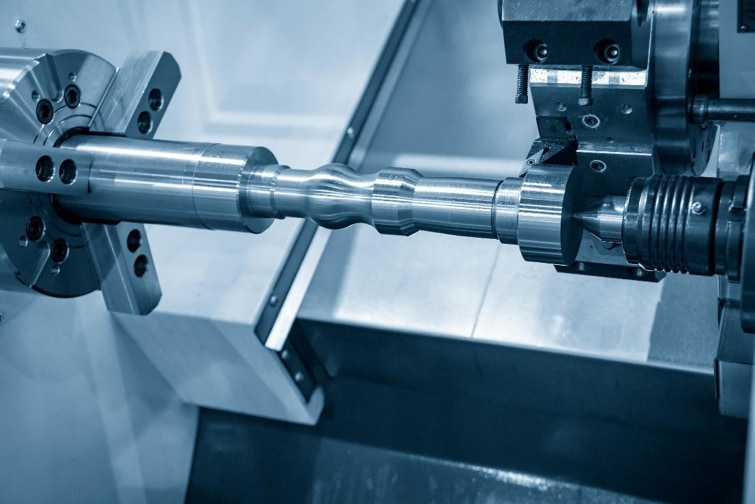

旋削やフライスで工具交換後も面粗さが改善しない、回転数を少し変えると急に静かになる。そんな経験はないでしょうか。

加工びびりは、再生型自励振動をはじめとする複数のメカニズムで発生するため、原因が工具側なのかワーク側なのかで打つべき対策がまったく異なります。にもかかわらず、現場では「回転数を変えたら治まった」という経験則にとどまることが多く、体系的な理解が難しいのが実情です。

この記事では、製造業の加工担当者・生産技術担当者向けに、加工びびりの定義・メカニズム・診断・対策・安定限界線図の読み方・産業別事例・最新のAI活用まで、現場で使える形で解説します。

加工びびりとは？定義と切削振動との違い

「加工びびり」「加工ビビリ」「びびり振動」「チャタリング」は現場でほぼ同義に使われますが、厳密には切削中に生じる問題となる振動を指す表現です。一方「切削振動」はより広い上位概念で、切削中に生じる振動全般を含みます。

加工中の振動はまず強制振動と自励振動（じれいしんどう）に大別されます。強制振動は外部または周期的な励振源があり、その励振が工作機械・工具・ワークの共振特性で増幅されて現れる振動です。自励振動は切削プロセスそのものがフィードバックループを作り、振幅を自ら成長させる不安定現象です。加工びびりと呼ばれる現象の中核はこの自励振動にあります。

自励振動の代表は再生型びびりで、フライス加工ではさらにモードカップリング型びびりが問題になります。実務では「同期的か」「共振点近傍か」「前加工面の影響が強いか」「複数方向のモードが絡んでいるか」を見分けることで、対策の方向が大きく絞られます。

種類	本質	典型原因	観察の手掛かり
強制振動（力外乱型）	周期外力が応答を励起する	断続切削、刃通過励振、モータ・歯車・軸受	主軸速度や刃数に同期しやすい
強制振動（変位外乱型）	外部からの変位入力が原因	不釣り合い、床振動、油空圧変動	回転数だけでは説明しにくい低周波うねりが出やすい
自励振動（再生型）	前加工面のうねりが次回切削厚さを変動させる	長い突出し、薄肉、低剛性、高い比切削抵抗	共振より少し高い周波数、指数的増大、規則的な加工面マーク
自励振動（モードカップリング型）	複数モードの連成で不安定化する	エンドミル、近接した半径方向モード	一方向だけでは説明できない横振れや楕円的応答

なお、主軸回転数と切込み量の関係で安定・不安定を示す図は「安定限界線図」または「安定ローブ線図」と呼ばれます。学術文献やメーカー資料でこの呼び方が一般的です。

加工びびりが発生するメカニズムと分類

動特性と閉ループが生む不安定

加工びびりの基本的な見方は、工具・ワーク・機械を質量・減衰・剛性をもつ動的系とみなし、そこに切削力が入力されるというものです。この系の動特性はFRF（周波数応答関数：Frequency Response Function）で表され、FRFと切削プロセスが閉ループを形成することで安定・不安定が決まります。

重要なのは、静剛性だけでなく動コンプライアンス（動的な変形のしやすさ）と減衰です。同じ静剛性に見える系でも共振近傍の応答は大きく異なります。

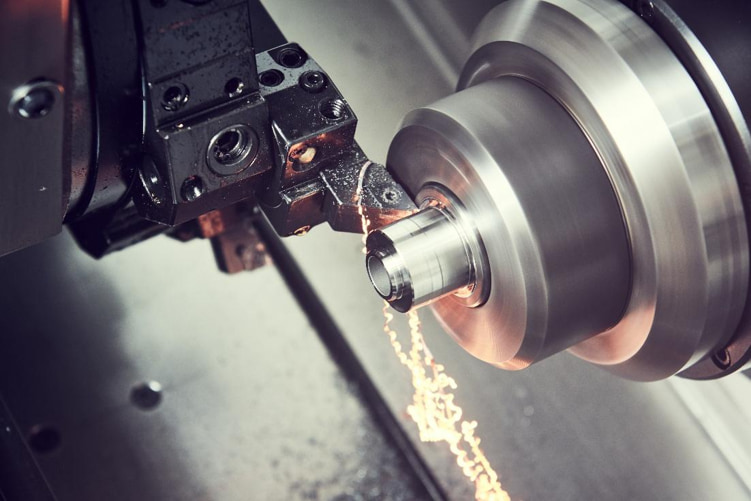

再生型自励振動のしくみ

再生型びびりでは、瞬間の切り取り厚さが現在の変位だけでなく、1回転前（または多刃工具では1刃前）に残した加工面のうねりにも依存します。前回のうねりが今回の切削厚さを増幅する位相関係に入ると、切削力が振動をさらに成長させます。これが「再生効果」です。

再生型びびりが特に発生しやすい条件は、比切削抵抗が大きい材料（硬い材料・鈍った刃先）、長い突出し、薄肉ワーク、弱いクランプなどです。安定限界切削幅はこの比切削抵抗と動コンプライアンスに反比例するため、これらの条件が重なるほど安定して加工できる切込み範囲が狭くなります。

再生型びびりは通常、共振周波数そのものではなくやや高い側で発生しやすく、安定な主軸回転数は共振周波数の整数分の1の近傍に現れます。これが「安定ローブ」の物理的背景です。

工具・ホルダ・ワーク材の寄与

切削条件の中で再生型びびりに最も直結するのは主軸回転数、切削幅、切込み、送り、刃数です。旋削では「切削幅を減らし、切り取り厚さを増やす」方向が再生効果の重なりを減らします。刃数を増やすと低速側で第1安定ポケットが移動し、無条件安定限界幅が狭くなることもあるため、刃数の最適化も重要な変数です。

低速域ではプロセスダンピングが重要になります。これは工具の逃げ面が加工面のうねりに接触して減衰力を生む現象です。工具摩耗はプロセスダンピングを増やして安定化に寄与することもありますが、摩耗が進みすぎると逃げ面形状の変化でダンピング効果が薄れ、再びびびりが発生するケースもあります。摩耗は安定化にも不安定化にも働く可能性があり、単純には扱えません。

加工びびりが引き起こす影響と診断方法

精度・寿命・騒音をまとめて傷める

加工びびりの影響は加工精度・工具寿命・表面粗さ・騒音のすべてに及びます。刃具交換直後からびびり模様が現れ、工具寿命が短く、面粗さが規格上限付近で推移するといった事例は精密部品の内径旋削で典型的に見られます。びびりは「面だけ悪い」現象ではなく、寿命・能力・品質保証をまとめて傷める現象です。

表面粗さとの関係では、JIS B 0601（表面性状の規格：粗さ曲線・うねり曲線・断面曲線の用語とパラメータを規定）が評価の基盤になります。旋削の理論仕上げ面粗さは送り量 f とコーナ半径 RE の関数として算出でき、例として f=0.2mm/rev・RE=0.8mm のとき理論粗さは6.25μmです。実測粗さがこの理論値より大きく規則的なうねりを伴うなら、振動の寄与を疑うべきです。

騒音もびびりの重要な副作用です。厚生労働省の騒音障害防止ガイドラインの観点からも、びびりによる不要な高騒音を減らすことは品質対策であると同時に作業環境対策でもあります。

振動計測・周波数解析による診断

診断の第一歩は現象の周波数を取ることです。加速度センサを工具ホルダ・主軸頭・治具・ワーク近傍に置き、FFTアナライザ（高速フーリエ変換解析器）またはDAQ（データ収集システム：Data Acquisition System）で時系列とスペクトルを確認します。

用途	代表機器・方式	推奨仕様の目安	何が分かるか
振動の基本計測	IEPE（圧電素子内蔵型センサ用の定電圧給電・信号伝送方式：Integrated Electronics Piezo-Electric）/電荷出力加速度センサ	質量1〜5g以下、上限周波数10kHz以上、必要なら3軸	びびりの卓越周波数、加速度レベル、方向性
スペクトル解析	FFTアナライザまたはDAQ	2ch以上、CCLD（定電流駆動：IEPEセンサとの接続・給電規格）対応、次数解析があると便利	共振・刃通過・高調波・包絡の把握
モード解析	インパルスハンマ＋加速度計	力センサ内蔵、複数チップで加振帯域を調整可能	FRF、固有振動数、減衰比、モード形状
切削力測定	3分力・4分力動力計	10kN級から60kN級まで	切削力変動、力の向き、条件依存性
加工面評価	触針式粗さ計、非接触3D測定	JIS B 0601準拠パラメータ	粗さ、うねり、びびりマークの周期と深さ
簡易オンライン監視	マイク、低コスト加速度計、機内変数	小型・低遅延	異常の早期検知、常時監視

モード解析では、インパルスハンマによるFRF計測が中心になります。FRFからは固有振動数・減衰比・モードシェープ（振動モード形状）が読み取れ、びびりしやすい方向と部位が明確になります。

びびりマークから周波数を逆算する方法

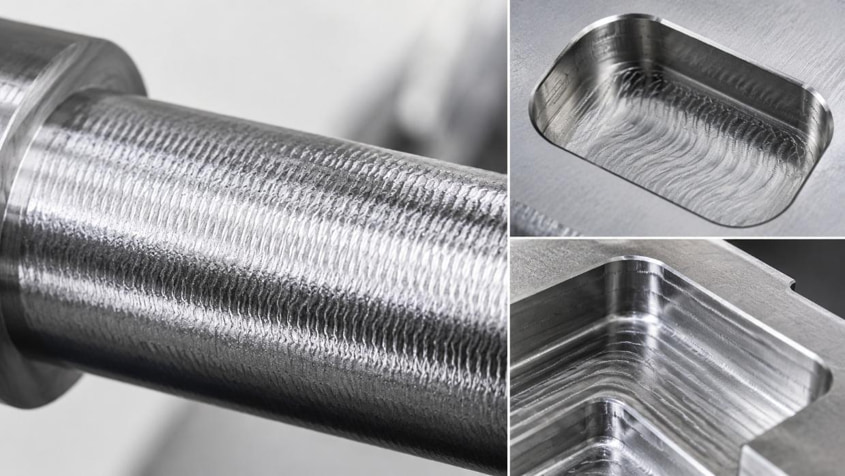

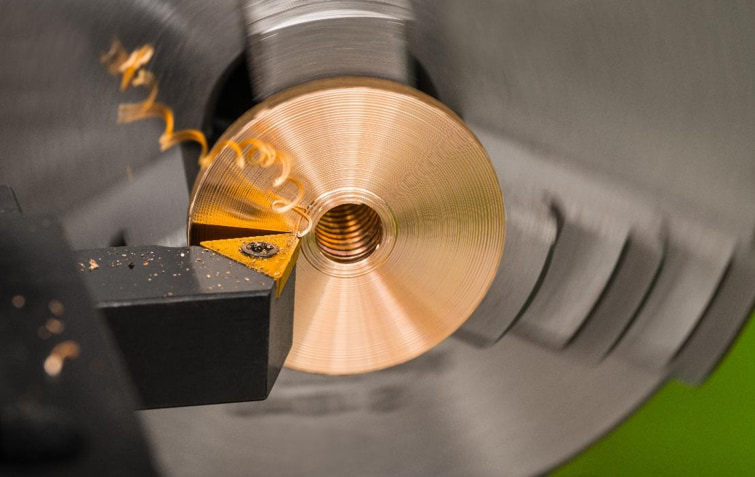

現場で最も即効性があるのは、びびりマークを読む方法です。加工面のびびりマークの山数 N と主軸回転数 S から、次の式で振動周波数を逆算できます。

振動周波数 fv（Hz）= N × S ÷ 60

例えば回転数 S=900min⁻¹、マーク山数 N=20 なら振動周波数は300Hzと算出されます。センサで信号が取りにくい仕上げ加工でも、加工面はびびりの情報を記録しています。逆算した周波数とFRFの共振を照合することで、原因側（工具・ワーク・機械）を切り分けられます。

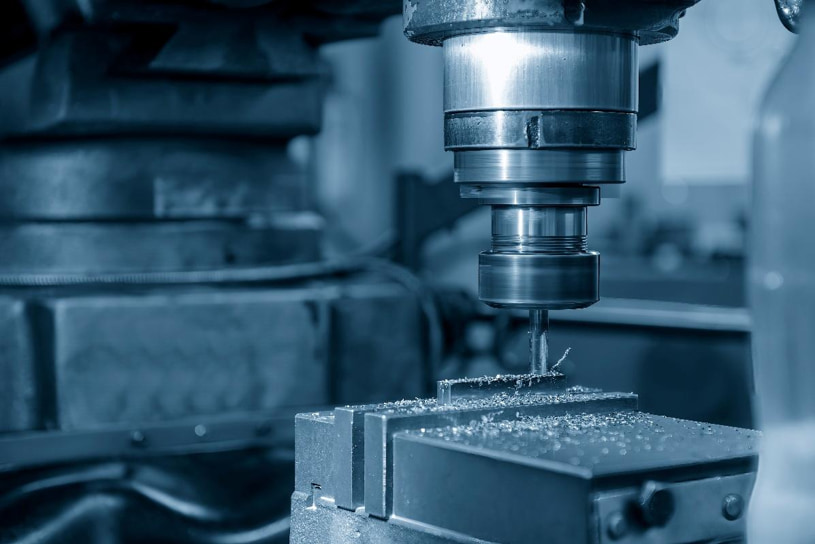

加工びびりの対策

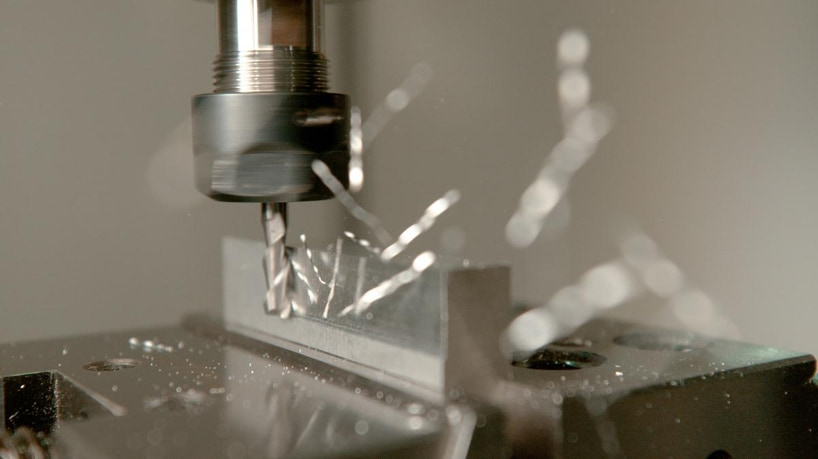

切削条件の最適化と安定ローブの活用

最初に手を付けるべきは切削条件です。ただし単純に「回転数を下げる」「送りを下げる」だけでは、能率は下がっても根本解決にならないことが多いです。

再生型びびりでは、主軸回転数を安定ポケットに入れること、切削幅や切込みを安定限界以下に収めること、切り取り厚さや刃当たり送りを必要以上に小さくしすぎないことが重要です。8,000rpmでびびりが出る条件が9,000rpmで安定化する例がありますが、これは単なる経験則ではなく安定ローブに沿った理論的挙動です。

ミーリングでは回転数だけを動かしてもダメな条件があり、切込みや工具経路を変える必要があります。直径20mm・突出し60mm・4枚刃エンドミル・A5052のポケット加工の事例では、軸方向切込みを5mmから分割する修正経路を自動生成してびびりを回避しています。回転数を固定したまま経路分割と局所切込み管理で安定化できるケースです。

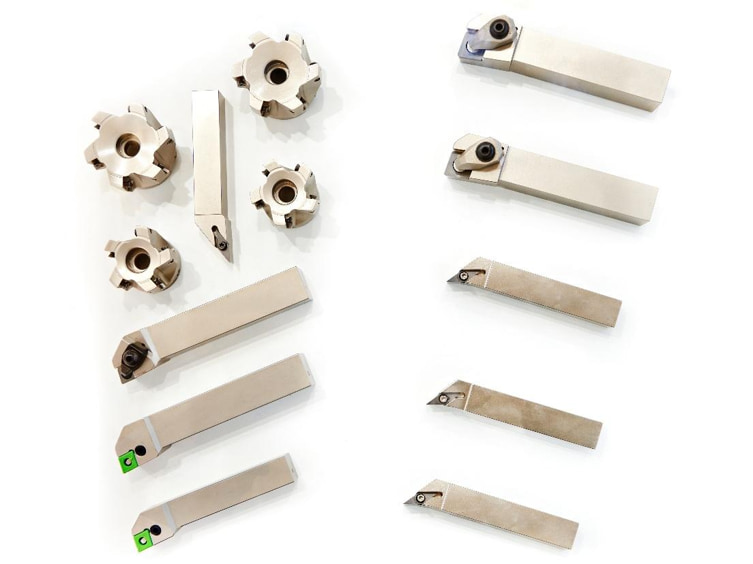

工具・ホルダ・ワーク保持の最適化

最優先事項は突出し長さの最短化です。長い突出しが避けられない場合は鋼シャンクから超硬シャンク・防振バー・防振アダプタへの切り替えが有効です。

ホルダの締結方式も重要で、BIG-PLUS（工具ホルダのテーパとスピンドル端面を同時密着させる二面拘束規格のひとつ）やBBT（Big-Plus互換の二面拘束テーパ規格）などの二面拘束ホルダは高剛性・高精度に寄与し、焼ばめホルダは振れ精度に優れます（振れ精度3μm程度）。びびりに悩む場合は工具本体を替える前に、BT（標準テーパシャンク規格：ISO7388準拠）からBBTへ、コレットから焼ばめ・油圧チャックへ、そして突出し最短化の順で見直すと費用対効果が高いことが多いです。

不等ピッチ・不等リードの工具はフライスで特に有効で、高調波振動を分散して加工安定性を高めます。刃数を増やしすぎると低速域では不利になることもあり、刃数の最適化も確認が必要です。ワーク保持では、クランプ位置・支持点・把持長さ・加工順序が直接効きます。薄肉部品や金型の深ポケットでは、最終薄肉壁を早い段階で孤立させない粗取り順序と中仕上げ工程の追加が有効です。

ダンピング向上とアクティブ制振

びびり対策は「剛性を上げる」「減衰を増やす」「励振を減らす」「位相関係を崩す」の四つに整理できます。

プロセスダンピングを意図的に活用した工具設計は実務的に有効です。コンプレッサ部品の内径旋削において逃げ面接触を利用するプロセスダンピングツールを開発し、工具寿命を従来比3倍以上に延長した事例があります。アクティブ制振としては、機上センサでびびりを検知して最適回転数へ変更したり、主軸回転速度変動で安定領域を底上げしたりする機能がすでに実用化されています。

冷却・潤滑も安定性に影響します。圧縮エアやクーラント使用が有効で、深い穴や長い突出しでは切りくずの再切削防止が特に重要です。びびりが発生している現場では、温度・切粉・付着・再切削が振動とは別件に見えていても、実際には同じ不安定化ループの一部であることが多くあります。

設計・シミュレーションと安定限界線図の活用

FRF・切削力係数・安定性解析の連携

設計段階でびびりを抑え込むには、FRF・切削力係数・安定性解析の三つをつなぐ必要があります。FRFはインパクトハンマなどで実測して固有振動数・減衰比・モード形状を同定し、機械・ホルダ・工具の動特性を結合モデルとして活用するのが現代的な方法です。

安定性解析法としては周波数領域法・ゼロ次近似法・半離散化法などが使われます。周波数領域法は径方向切込みが小さいときに精度低下が指摘され、半離散化法は広い条件で適用しやすいが計算時間が増えます。目的が「限界線図を作る」のか「加工経路上の各点の安定/不安定を判定する」のかで使い分けが必要です。

安定限界線図（安定ローブ線図）の読み方

安定限界線図は、横軸に主軸回転数・縦軸に軸方向切込み量をとり、安定・不安定の境界を波形（ローブ）で示す図です。ローブより下が安定領域、ローブを超えると不安定になります。

安定回転数は共振周波数の整数分の1近傍に現れ、高速になるほど安定領域が広がる傾向があります。「回転数をどこまで動かせるか」と「切込みをどこまで落とせるか」を同じ平面で確認できるのが安定限界線図の実用的な価値です。

NCシミュレータによる金型加工の変化

金型の自由曲面・深ポケット加工では形状に応じて切込みが変化するため、各工具位置でびびり安定度を計算するNCシミュレータが有効です。STL形状（3Dモデルの標準メッシュファイル形式：Standard Tessellation Language）・NCデータ・切削力係数・動剛性を組み合わせて不安定箇所を特定し、修正経路を生成するアプローチで、インコーナ部のびびりを解消した事例があります。

デジタルツインを用いた仮想テストカットでは、加工後の面品位まで含めた予測が可能になっており、実加工の精度向上への活用事例が出ています。

産業別の実例とトラブルシューティング

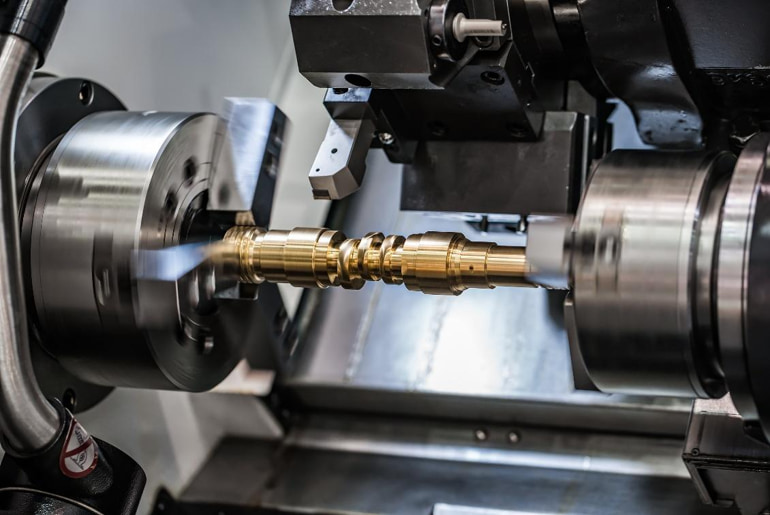

自動車：ボーリング加工の安定化と高能率化

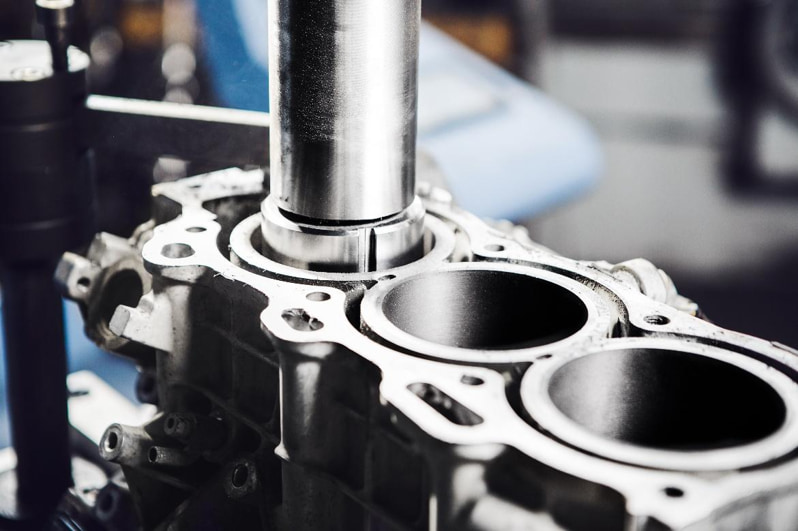

エンジン部品のボーリングで、刃数最適化の結果2枚刃ツールを採用し、粗ボーリングで加工能率を上げてもびびりは発生せず、真円度・円筒度・表面粗さも規格内でした。「解析で下げるべき条件」と「逆に上げてよい条件」を理論的に分けた事例です。

航空：薄肉構造加工はワーク変形とびびりの一体問題

航空分野では薄肉・深ポケット・リブ・ブレードといった低剛性構造が多く、びびりは加工可能性そのものを制約します。工具接触点における工作物の振動しやすさを実物なしで算出してびびりを予測する取り組みも進んでいます。航空分野ではワーク変形とびびりがほぼ一体問題として現れます。

金型：経路設計そのものがびびり対策になる

金型では工具の長い突出しと形状変化が重なるため、単純な安定限界線図だけでは足りません。各工具位置でびびり安定度を評価し修正経路を生成する手法では、中仕上げ工程を追加することでインコーナ部のびびりマークを解消した事例があります。

精密部品：加工面を読んで原因を特定する

コンプレッサ部品の内径旋削では、加工面のびびりマーク山数と主軸速度から振動周波数を逆算し、約3,200Hz近傍の被削材共振が主因と特定しました。プロセスダンピングツールの開発で工具寿命を3倍以上に延長した事例です。

現場トラブルシューティングの判断基準

現場症状	まず疑うこと	すぐやる確認	次の一手
回転数を上げ下げすると急に静かになる	再生型自励振動	回転数スイープで安定／不安定境界を確認	安定ローブに入る回転数へ変更し、必要なら切込みも調整
どの条件でも同じ周期でうなる	外部強制振動	周辺機械停止、床・油圧・主軸不釣り合いを確認	発生源対策と伝達経路の絶縁を優先
薄肉部やインコーナでだけ急に悪化する	ワーク側低剛性	FRFをワーク位置ごとに測る、工程順を見直す	中仕上げ追加、支持部残し、経路分割
長い突出し工具でだけ出る	工具側低剛性	突出し短縮、ホルダ変更、シャンク材変更を試す	防振工具、超硬シャンク、焼ばめ・二面拘束へ切り替え
面粗さが理論値より大幅に悪い	振動または再切削	理論粗さとJIS粗さ測定値を比較する	切粉排出、クーラント、刃先状態、振動周波数を確認
信号が弱くて周波数が読めない	仕上げ加工の微小びびり	びびりマークの山数と回転数から周波数を逆算	マーク周波数とFRFを照合して原因側を特定

実務での対応は、この順序で進めると無駄が少なくなります。まず、びびりが発生した加工条件・工具突出し・刃数・クランプ条件・加工位置を記録します。次に、加速度センサまたは加工面から卓越周波数を求め、刃通過成分・共振・びびり周波数の関係を確認します。その上でインパクトハンマによるFRF計測を行い、工具側・ワーク側・機械側のどこに原因があるかを切り分けます。そこで初めて、回転数・切込み・送りの最適化、ホルダ変更、防振工具の採用、工程分割、速度変動制御などの対策を選択します。

最後に必ず行いたいのが、JIS B 0601に基づく粗さ評価・工具摩耗確認・加工時間確認による三点同時の検証です。この検証を省くと「静かにはなったが能率が落ちすぎた」「粗さは良いが工具寿命が短い」という不完全解に陥りやすくなります。

センシングやAIの活用

近年、低コスト加速度センサと機内変数を組み合わせたリアルタイム検知アルゴリズムが、工具の詳細モデルなしでも実装可能な軽量方式として提示されています。また、シミュレーション振動データとランダムフォレスト（ランダム森林法：複数の決定木を組み合わせた機械学習手法）を組み合わせてびびりを分類する枠組みや、物理モデルとベイズ学習を統合して少量データでも安定性を予測する方法も報告されています。現場導入の観点では、ブラックボックスAI単独より物理支援型・不確かさ表示型が有望です。

加工音だけから振動変位と加工面を概ね予測できる可能性も示されており、全工具に高価なセンサを付けるのではなく、安価な信号を賢く使いながら必要箇所だけ高精度計測を使うハイブリッドアプローチへ移行しています。

アクティブ制振の分野では、電磁アクチュエータを工具ホルダ位置に内蔵したアクティブ電磁ホルダの研究が進んでいます。LMS（最小二乗平均：Least Mean Squares）適応アルゴリズムを組み込んだスマートホルダは、事前の安定解析とリアルタイム制御を一体化する方向を示しています。

びびりはもはや「振動だけ」の問題ではなく、熱・摩擦・サーボ・接触状態まで含めたマルチフィジックス（多物理）現象として扱う時代に入っています。工作機械のプロセスデータと物理モデルを組み合わせるデジタルツインとクラウド連携工程最適化が、現実的な実装手段として普及しつつあります。

加工びびり対策の入口となる工具・ワーク管理にはメトロールのセンサが有効

加工びびりの対策を実務で進めるうえで、工具の状態管理とワークの位置決め精度は品質の基盤になります。工具が摩耗・欠損した状態で加工を続ければ比切削抵抗が上昇してびびりのリスクが高まります。またワークの原点ずれは意図した切削条件とのズレを生み、安定限界ギリギリの条件では大きく影響します。

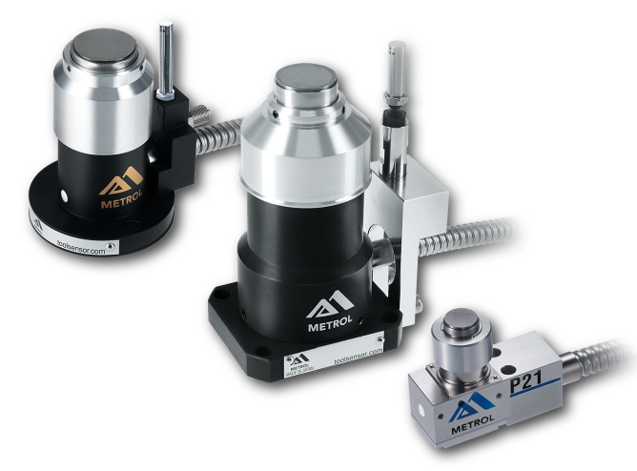

メトロールのツールセッタは、CNC工作機械の機内で工具長・工具折損を繰り返し精度0.001mm（代表機種）で自動計測できる接触式センサです。世界80か国で50万台以上の出荷実績を持ち、熱変位や摩耗による加工不良を未然に防ぐために機内計測を自動化します。従来の手動計測や試し削りと比べて段取り時間を大幅に削減し、オペレーターの負担も解消します。

製品ページ（ツールセッタ）はこちら：https://www.metrol.co.jp/tool-setter/

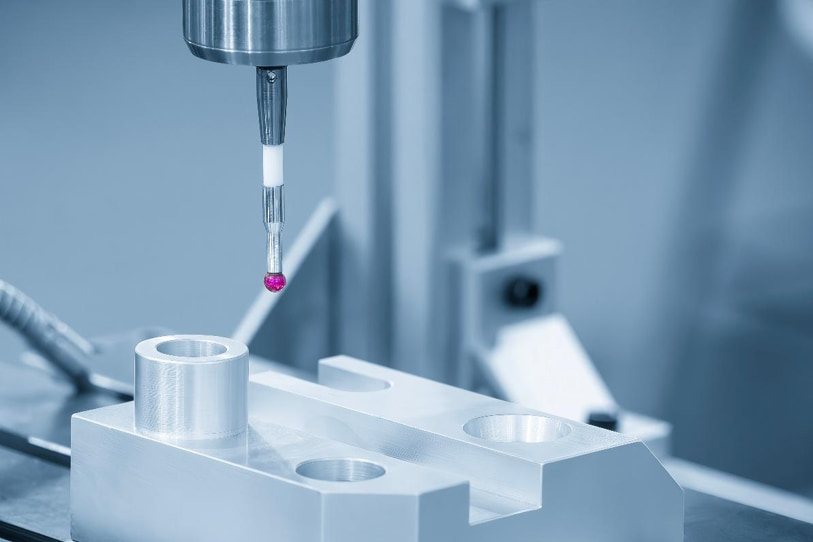

メトロールのタッチプローブは、工作機械内でワークの芯出し・位置決めを繰り返し精度0.001mm（2σ）で自動化する機上測定センサです。手作業による位置決めのばらつきを排除し、加工ごとの原点ズレを補正することで安定した切削条件の維持に貢献します。有線式・無線式の幅広いラインナップを国内生産で提供しており、既存機への後付けにも対応しています。
