衛星の展開機構とは？太陽電池パドルの種類と信頼性設計を解説

更新日：2026年09月4日 (2024年07月16日公開)

衛星の展開機構とは、打上げ時にロケットのフェアリング内へ収納された太陽電池アレイやアンテナ、ブームなどを、軌道上で確実に展開させるための機構です。展開する機器を打ち上げ中に固定し、軌道投入後に解放して、所定の位置まで確実に動かします。機器によっては、展開後の向きを調整する機能や、電力・信号を伝える配線なども組み込まれています。

展開は軌道上で一度、あるいはごく限られた回数しか行えず、地上での試験は重力や大気の影響を受けるため、他のサブシステムに比べて開発・検証の難易度が高い分野でもあります。

この記事では、精密位置決めセンサや宇宙機器の設計に関わる技術者向けに、展開機構の機能分類や代表的な方式、材料・電気・熱設計のポイント、故障モードと信頼性設計の考え方を、ミッション事例とともに解説します。

衛星の展開機構とは

展開機構は、機能的に大きく4つに分類できます。

保持解放機構：打上げ時のプリロードを保持し、軌道上で解放する
展開機構：ヒンジやばね、ブームなどを用いて収納形態から展開形態へ移行させる
ラッチ・同期機構：展開後の幾何拘束と剛性を確保する
駆動・指向機構：展開後に太陽電池パドル全体を回転させて太陽を追尾する、太陽電池パドル駆動装置（PDM/SADM）など

ESA（欧州宇宙機関）は保持解放機構と展開機構を明確に区別して扱っており、JAXAは太陽電池パドル系の構成要素として、展開ヒンジや展開ばね、ラッチ機構、スリップリング、太陽追尾センサなど、多岐にわたる要素を挙げています。

展開機構は、次の3つの軸で整理すると設計上のトレードオフを比較しやすくなります。

≪表≫　展開機構を整理する3つの軸

分類軸	主な選択肢
構造形態	リジッドパネル直列展開、扇子型・傘型、ロールアウト型、ブーム展開膜面型、インフレータブル型、ロボティック組立型
駆動源	蓄積ひずみエネルギ、ばね、火工品、非火工品、電動モータ、形状記憶合金（SMA）、熱切断型
運用形態	一回限りの保持解放、一度だけの展開、展開後の追尾あり、再使用・再セット可能、サービス交換可能

対象とする衛星の軌道環境によって、最適な設計は大きく変わります。低軌道では原子状酸素や紫外線が有機材料や銀、ポリイミドに影響しやすく、静止軌道や高電圧アレイでは帯電・放電・二次アークが課題になります。

深宇宙探査機では太陽光強度の低下により受光面積を大きくする必要があり、低温下での展開トルク余裕や低剛性構造の動力学が主要な設計因子です。逆に近太陽ミッションでは高温環境が支配的になり、太陽電池面の温度制御と指向制御が欠かせません。

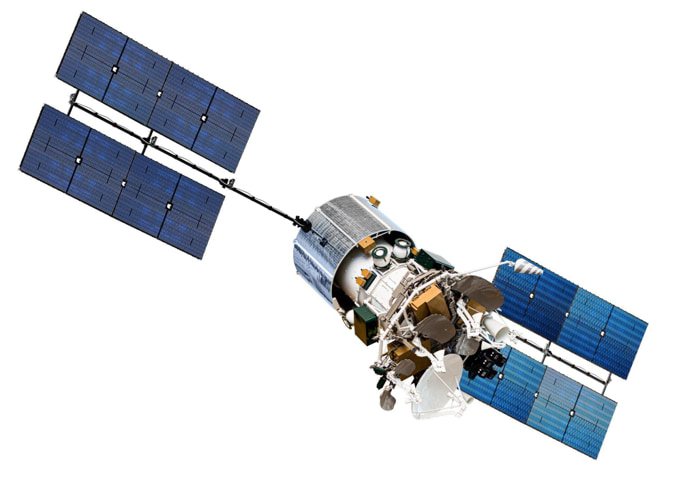

展開機構の主な方式とその特徴

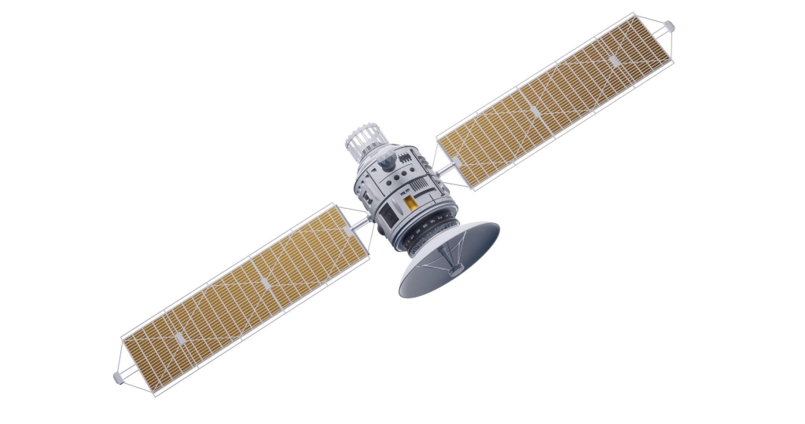

リジッドパネル型（ヒンジ＋ばね＋ラッチ）は高い成熟度が強み

リジッドパネル型の太陽電池パドルでは、展開ヒンジや展開ばね、ラッチなどが基本的な機械要素です。設計にあたっては、展開時間やトルクマージン、軌道上温度といった前提条件をもとに、ヒンジの摩擦トルクやハーネス抵抗トルクを取得し、展開プロファイルやラッチ衝撃レベルを解析します。ヒンジ単体の設計だけでなく、ハーネスやダンパ、同期機構まで含めた「機構系」として扱う必要がある点がポイントです。

ロールアウト型・ブーム型は高い収納密度を実現する

ブーム型は、収納時に折り畳まれた梁や薄肉シェルを、展開後にパネルや膜面の支持に使う方式です。典型的にはピンプラー、ヒンジ、アーム、アタッチメントで構成され、展開後にラッチがかかります。ロールアウト型太陽電池アレイ「ROSA」では、高ひずみ複合材のスリットチューブブーム自体が展開エネルギー源と構造の背骨を兼ねる設計が採用されています。

テープスプリング型・インフレータブル型は軽量化に有利

テープスプリング系は、巻き尺のような薄肉湾曲テープに蓄えた弾性エネルギーを利用する自己展開方式です。軽量・小容積・単純という利点がありますが、地上では重力の影響を強く受けやすく、長尺化すると座屈やねじれ、横倒れの評価が難しくなります。

インフレータブル型は、膜や薄肉チューブをガスで膨張させて展開し、場合によっては硬化・剛化させる方式です。極めて高い収納効率という利点がある一方、ガス注入・剛化系の質量、漏えい源、製造の複雑さがトレードオフになるため、現時点では飛行実績が豊富な太陽電池機構よりも将来技術に近い位置づけです。

なお、ロボットアームは展開のエネルギー源ではなく、軌道上で展開対象を移送・支持・組立する補助手段です。ISS搭載のROSA実証では、ロボットアームによってドラゴン補給船から取り出され、アーム先端で展開試験が行われました。

保持解放には火工品と非火工品の二つの選択肢がある

火工品は大荷重の保持と高速な解放に有利ですが、飛行品は一回作動品であるため完全な受入実証ができず、設計・検証・安全管理を厳密に行う必要があります。実際、太陽電池パドルの展開試験でボルトカッタの破片がセルカバーガラスを損傷した事例も報告されています。

これに対して非火工品の保持解放機構は、衝撃低減・再セット性・安全管理の簡素化に強みがあります。JAXAと三菱電機が共同開発した低衝撃保持解放機構LSRDは形状記憶合金（SMA）を用いており、製品データベースではLSRD-10K/C-2000が10kN保持、200Gsrs以下、150ms以下での動作、20回使用、350g以下という仕様で示されています。

モータ駆動は、展開後の追尾制御や二段階展開、速度制御が必要な場面で有力です。ESAのSolar Orbiterでは、分離約5分後から約40%まではばね駆動で展開し、その後をモータで完全展開する二段構成が採用されました。初期の確実性と、最終姿勢・速度制御を両立しやすい設計です。

≪表≫　主要な展開機構の比較

機構形式	典型用途	主な利点	主な弱点・設計課題
ヒンジ＋ばね＋ラッチ型	リジッド太陽電池パドル、アンテナパネル	高い成熟度、設計資産が豊富、展開後剛性を確保しやすい	ヒンジ摩擦、ハーネス抵抗トルク、ラッチ衝撃、同期ずれ
モータ＋SADM/PDM型	高精度太陽追尾、大型通信衛星、深宇宙機	追尾制御、基準点検出、再駆動、角度テレメトリが容易	質量・電力・発熱・マイクロ振動・スリップリング設計が必要
ロールアウト／複合材ブーム型	ROSA、iROSA、将来大電力SEP	小型収納、高比出力、展開機構点数の削減	展開動力学、巻取り・残留曲率、柔軟モード管理
扇子型・UltraFlex/MegaFlex型	深宇宙・高比出力用途	高い収納時電力密度、良好な収納性	ラジアル張力、ラッチ／周辺ケーブル処理、部分展開時の安定性
テープスプリング／自己展開ブーム型	小型衛星、膜面・デオービット構造	軽量、単純、小容積、自己展開	地上重力影響、座屈、ねじれ、長尺化評価
インフレータブル型	将来の大面積膜面・宇宙太陽光発電モジュール	極めて高い収納効率、軽量化ポテンシャル	漏えい、剛化系質量、繰返し試験性、宇宙実装成熟度
ロボティック組立型	軌道上サービス・組立・製造（ISAM）、大型軌道上構築	フェアリング制約からの解放、交換・拡張が容易	自律組立、標準インタフェース、運用複雑化、別系統のロボット要求

材料・電気・熱設計のポイント

構造材料は軽さと宇宙環境耐性を両立させる

太陽電池パドルの材料設計は、「軽い」「強い」「宇宙環境に耐える」という3条件を同時に満たす必要があります。サブストレートには一般に炭素繊維強化プラスチック（CFRP）のフェースシートとハニカムパネル構造が採用され、導電性CFRP面にはポリイミドフィルムを貼って短絡を防止します。

ハニカムコアのパーフォレーション確認や裏面熱制御材、表面粗さの向上による放射率確保、CFRPと接着物の線膨張差の最小化、ホールドダウン接触面の固着防止処理なども要求されます。展開機構は「構造」「絶縁」「熱放散」「固着防止」を同時に担う設計対象だといえます。

可動部にはトライボロジー（潤滑・摩耗）設計が欠かせない

可動部の材料・表面処理では、腐食や異種金属接触、放射線、原子状酸素への耐性が選定基準になります。相対運動面には潤滑機能を設け、ミッションに適格な潤滑剤または潤滑表面を使うこと、滑り面はできる限り避け、やむを得ず使う場合は一方を硬質化し他方を潤滑または自己潤滑材とすることが求められます。

ベアリングやヒンジなどの摺動部では、摩擦・摩耗・アウトガスによる真空中での性能変動が寿命に直結するため、乾燥潤滑のプロセスごとに代表試料で膜厚や密着性を確認するなど、製造工程の管理も厳格です。

電力伝送とスリップリングの設計要件

電気インタフェースの中心は、太陽電池パドルで発生した電力をどこで受け取り、どう伝送するかです。PDM/SADM（太陽電池パドル駆動装置）を持つ系では、PDM出力コネクタ端がインタフェースの規定点となり、電力インタフェースやシャント回路との電圧・電流インタフェース、ダンパヒータなどの一次電源、火工品点火電力までインタフェース管理文書（ICD）に明示することが求められます。

電力伝送にはスリップリングが使われることが多く、発生電流や隣接リング耐圧、ブラシが振動・衝撃でバリアを乗り越えて短絡しないためのバリア形状など、細部まで規定されます。未接地絶縁物の帯電放電によるサージ電流がスリップリングを流れる可能性があるため、機械・電気・帯電の境界設計が重要です。

監視・制御信号としては、温度センサや展開ステータスを検知するマイクロスイッチ、PDMの角度信号などが推奨されます。各パネルの温度やダンパ温度、太陽追尾誤差角度信号などを取得し、各ヒンジの展開状態はマイクロスイッチと抵抗でモニタするのが望ましい方法です。

熱設計はミッションの軌道環境で大きく変わる

熱設計はミッションによる依存性が極めて強い項目です。木星探査機JUICEは低日射・極低温環境向けに総面積85平方メートル、23,560個のセルを搭載した十字翼を採用し、-230℃から+110℃に耐える設計です。一方、水星探査機BepiColomboのMPO太陽電池アレイは最大190〜215℃という高温で動作する設計で、セルと光学ソーラーリフレクタ（OSR）を混在させ、パネル面積の17%をOSRに使って温度を管理しつつ、SADMによる継続回転で安全温度域を保っています。近太陽ミッションのソーラー・オービターも、高温設計がミッション成功の鍵でした。

展開機構は、展開後の剛性と外乱発生の管理も重要です。展開機構と同期機構は、ミッション期間を通じて展開状態を維持し、宇宙機の軌道制御や姿勢制御の外乱に耐える強度と、姿勢軌道制御系（AOCS）とのインタフェース要求を満たす剛性を持つ必要があります。SADMや展開後の付属物駆動部が、マイクロ振動の顕著な発生源になり得ることも知られています。

収納性も展開機構設計の出発点です。技術試験衛星ETS-VIIIでは、19m×17mという世界最大級の大型展開アンテナが、打上げ時には直径1m・長さ4mというコンパクトな状態に折り畳まれており、フェアリングへの収納が機体設計そのものを制約していました。ROSAは円筒状のコンパクトな収納、UltraFlexは高い収納時電力密度を特長とし、JAXAが開発した薄膜太陽電池パドル「TMSAP」は、従来のハニカムリジッド比で1/3の軽量化を狙っています。質量・体積・収納比は、いまや展開機構の主性能の一部です。

展開シーケンスの制御と監視

展開は「解放→展開→ラッチ→追尾」の統合イベント

実際の展開シーケンスは機体ごとに異なりますが、工学的には「安全解除→解放→初期展開→同期・減速→ラッチ→状態確認→追尾開始」という流れに整理できます。展開条件を定義したうえで展開プロファイル・時間・ラッチ衝撃まで解析すること、電源系側では点火・解放シーケンスを多段インヒビットとステータス監視で管理することが求められます。展開は「一回のコマンド」ではなく、機械・電力・制御・監視が統合されたイベントです。

複数センサによる展開状態の確認が信頼性を左右する

監視系では、温度・角度・展開ステータス・電圧電流を最低限押さえる必要があります。太陽電池パネル温度はできれば各パネルで、最低でも遠端・近端で測定し、PDM角度信号や太陽追尾誤差角度信号もあわせて取得します。JAXAのTMSAP軌道上実証でも、各パネルの展開モニタと衛星搭載カメラによる撮像で展開完了を確認する計画が示されました。展開機構の成否判定を単一センサに依存させず、複数の観測手段を持たせることがポイントです。

展開制御は、構造が大きくなるほど「確実に開く」だけでは不十分になります。大型の柔軟構造では、展開速度が速すぎるとラッチ衝撃や柔軟振動が増え、遅すぎると中間姿勢での不安定化や熱的な偏りの影響を受けます。Solar Orbiterのようなばね＋モータの二段構成や、ROSAのように構造体自体に均質な展開エネルギーを持たせる設計は、こうした課題への対応策です。逆に小惑星探査機Lucyでは片翼が完全ラッチに至らなかった事例があり、展開完了判定や再駆動の余地、部分展開時でも運用を継続できる設計の重要性を示しました。

電源設計側でも、展開の失敗や遅延を前提としたエネルギー余裕が必要です。打上げフェーズにおける太陽電池パドルの展開失敗などの偶発事態を考慮してバッテリを設計することが求められており、展開機構は電源系（EPS）の末端ではなく、バッテリ容量やセーフモード時間、追加コマンドの機会、地上局の可視性といった運用設計の中心に位置づけられます。

展開機構の故障モードと信頼性設計

代表的な故障モードと緩和策

展開機構の故障モードは、大きく「解放しない」「途中で止まる」「ラッチしない」「展開後に弱い」「電気を伝えない」「センサが誤った情報を示す」に整理できます。小惑星探査機ルーシーの片翼未ラッチは不完全展開の代表例であり、地球観測衛星「みどりII」（ADEOS-II）では太陽電池パドル側の急激な変形が確認された事故例があります。展開機構は単一故障点になりやすく、機械的な故障が姿勢・電力・熱・通信へ波及しやすいという特徴があります。

≪表≫　代表的な故障モードと緩和策

故障モード	典型原因	工学的影響	主な緩和策
解放不良	火工品不作動、SMA出力不足、配線不良、インヒビット管理不良	完全非展開、致命的電力不足	多段インヒビット、冗長点火系、地上バックアップ、十分な電流・時間余裕
部分展開・未ラッチ	摩擦過大、ハーネス抵抗トルク、同期ずれ、熱条件不一致	柔軟不安定、指向誤差、運用制限	トルクマージン確保、追加駆動手段、ステータス検知、縮退運用設計
ラッチ衝撃過大	速度過大、減衰不足	セル損傷、センサ誤作動、局所塑性変形	ダンパ設計、二段展開、衝撃試験、配置見直し
破片・衝撃損傷	ボルトカッタ破片、火工品ショック	カバーガラス損傷、近傍機器故障	低衝撃非火工品、破片レス設計、作動シーケンス最適化
スリップリング短絡・アーク	ブラシチャタリング、摩耗粉、帯電放電	出力喪失、永久短絡、発熱	耐圧距離、バリア設計、接地処置、静電気・二次アーク試験
潤滑劣化・固着	真空、温度サイクル、アウトガス、材料不適合	トルク上昇、寿命低下、再駆動不能	適格潤滑剤、自己潤滑材、寿命試験、清浄管理
偽装正常テレメトリ	単一スイッチ依存、配線断線	誤ったミッション判断	冗長センサ、角度＋温度＋電流＋画像のクロスチェック
展開後剛性不足	ラッチ未完、構造軽量化過多、柔軟モード低下	姿勢制御系への外乱、撮像劣化、疲労	剛性解析、モーダル試験、運用回避則、微振動評価

地上試験には重力・大気の影響という限界がある

展開機構の最大の難しさは、宇宙での一回性と地上での再現困難性の両立にあります。システム認定試験には、機能性能やEMC（電磁両立性）、各種振動試験、衝撃、熱平衡、熱真空といった項目が要求されます。真空中で動作する機器に対しては高真空環境下での熱真空試験が求められ、太陽電池については試験中に導通と絶縁抵抗を監視することも必要です。展開機構は単体の展開試験だけでなく、環境試験の前後を含めた電気性能の総合検証が欠かせません。

大型の展開構造ほど、地上試験は本質的に難しくなります。地上では重力と大気の影響により軌道上と異なる挙動を示し、構造が大型化するほど構造自身の展開力よりも重力や重力補償装置の影響のほうが大きくなります。このため、大型機では重力オフロードや吊り治具、部分試験、モデル分割、解析との相互検証が必要です。太陽電池パドルを展開状態でシステム熱真空試験するのが理想ですが、設備制約上きわめて困難なため、必要に応じて熱ダミーを製作して評価します。

試験モデルの構成も多層的です。展開ヒンジ部モデルでトルク・剛性を確認し、保持解放機構部モデルで衝撃レベルを確認し、クーポンパネルで熱サイクル寿命や放電耐性を確認し、寿命試験モデルでスリップリングやアクチュエータの可動部寿命を確認したうえで、エンジニアリングモデルやプロトフライトモデルへと進みます。寿命試験中のトルクや力の劣化限界を規定し、潤滑解析やサイクル数、最悪環境条件、接触応力をもとに寿命を立証する考え方が採られています。

帯電・放電の検証も重要です。太陽電池や駆動装置のパワースリップリングは二次アークで永久短絡し得るシステムであり、特に静止軌道では表面帯電要求を満たさないことが多いため、太陽電池クーポンによる二次アーク試験が原則求められます。試験は真空中で飛行代表クーポンとアレイシミュレータを用いて行い、主放電が自己持続的な二次アークに至らず劣化を生じないことを確認します。

単一故障点にしないための設計アプローチ

信頼性工学の観点では、展開機構はしばしば単一故障点となる重要構成要素であるため、設計マージンの拡大や冗長構成、寿命部品の解析・試験検証が求められます。故障モード影響解析（FMEA）や故障の木解析（FTA）などを基本手段として、共通原因故障やインタフェースの誤接続、地上整備エラーまで含めたシステム設計が必要です。冗長ヒータを二本入れる程度の対策では足りない、というのがこの分野の実感といえます。

規格・コストと今後の技術動向

展開機構を規定する規格群

展開機構単独を包括する唯一の国際規格があるわけではありません。実務では、機構要求はECSS（欧州の宇宙機関連携による規格体系）やJAXAの機構設計標準をはじめ、太陽電池パドル要求、環境試験、帯電放電、火工品、デブリ対策など、目的ごとの個別標準で規定され、さらに打上げ事業者のペイロード安全要求によっても拘束されます。展開機構に対する「規制」は、宇宙法よりも先に、標準・打上げインタフェース・安全審査・デブリ要求として現れるのが実情です。

開発コストとスケジュールへの影響

コストとスケジュールへの影響は非常に大きい項目です。機構標準の目的の一つは、開発段階の異常を防ぎ、プログラムのスケジュールとコスト効率を守ることにあります。展開ヒンジ部モデルや保持解放モデル、寿命モデル、熱ダミー、クーポン試験など、非展開機器にはない試験体と設備が多数必要になるためです。

大型展開構造ではさらに、重力補償や分割試験、特殊治具が必要になります。したがって展開機構は、性能だけでなく開発コストと日程の面でも高感度なサブシステムだといえます。低衝撃保持解放機構LSRDが、低衝撃化・再セット性・火薬管理の簡素化によるコスト低減を明確に掲げていることは、この点を裏づけています。

柔軟化・モジュール化・軌道上組立が今後の潮流

今後の技術潮流は大きく3つに整理できます。

第一に柔軟・軽量・高収納密度で、ROSAやUltraFlex、TMSAP、超薄型ペロブスカイトや薄膜セルがその代表です。JAXAは2026年に、4μm級の超薄型ペロブスカイト太陽電池の耐放射線性と、大面積展開パドル応用への期待を公表しています。

第二にサービス性・モジュール性です。NASAのISAM（軌道上サービス・組立・製造）は、衛星の燃料補給・修理・アップグレードを正面から掲げ、標準インタフェースやモジュール置換を推奨しています。将来の太陽電池アレイは、打上げ前に最終形を決めて終わりではなく、交換可能部品へ近づく可能性があります。

第三に軌道上組立・製造です。ロボット自動化による柔軟薄膜太陽電池アレイの組立や、ロボット操作による展開デモが進んでおり、JAXAもHTV-Xを活用した実証で、新たなパネル展開・結合機構と次世代太陽電池の軌道上実証を進めています。展開機構は「畳んで開く」から「接続して増設する」へと拡張していく可能性が高いといえます。

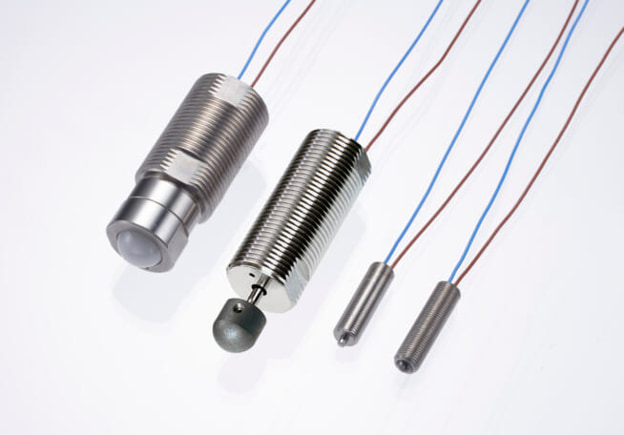

メトロールのGNシリーズが真空環境での位置検出に貢献

展開機構の検証では、熱真空試験やクーポン試験など、真空環境下での動作確認が欠かせません。こうした試験装置や真空チャンバー内でのステータス確認用途に使えるのが、メトロールの高真空度クラス対応形スイッチ「GNシリーズ」です。

GNシリーズは、アウトガスの発生がない部品だけで製造されており、10⁻⁵Paの高真空環境まで使用できます。グリースや油を使用せず、専用のクリーンルームで製造してコンタミ対策を徹底しているため、真空チャンバーやスパッタリング装置など、半導体製造ラインの位置決め用途で豊富な採用実績があります。アンプが不要な接点構造のため、電子部品に由来する温度ドリフトが生じない点も、真空・熱環境下での試験に向いています。

外径5〜16mm、繰返し精度3μmまたは10μmという小型・高精度設計で、直進当て・偏角当て・摺動当てなど複数のラインナップから使用条件に応じて選択できます。真空環境での位置検出や状態確認にお困りの際は、GNシリーズの採用をご検討ください。
