タップの折損とは？原因・対処・予防を破面解析まで含めて徹底解説

更新日：2026年09月4日 (2024年07月16日公開)

タップ折損は、単に工具が折れるだけの問題ではありません。設備停止、ワーク廃却、再段取り、ねじ品質不良、納期遅延まで一気に連鎖しやすく、しかも原因が「工具」「加工条件」「機械」「下穴」「材料」の複合要因で起きるため、感覚による対応では再発しやすいトラブルです。

本記事では、タップ加工の技術資料や破面解析資料、JIS関連資料、学術論文をもとに、現場で再発防止に使える形で整理します。

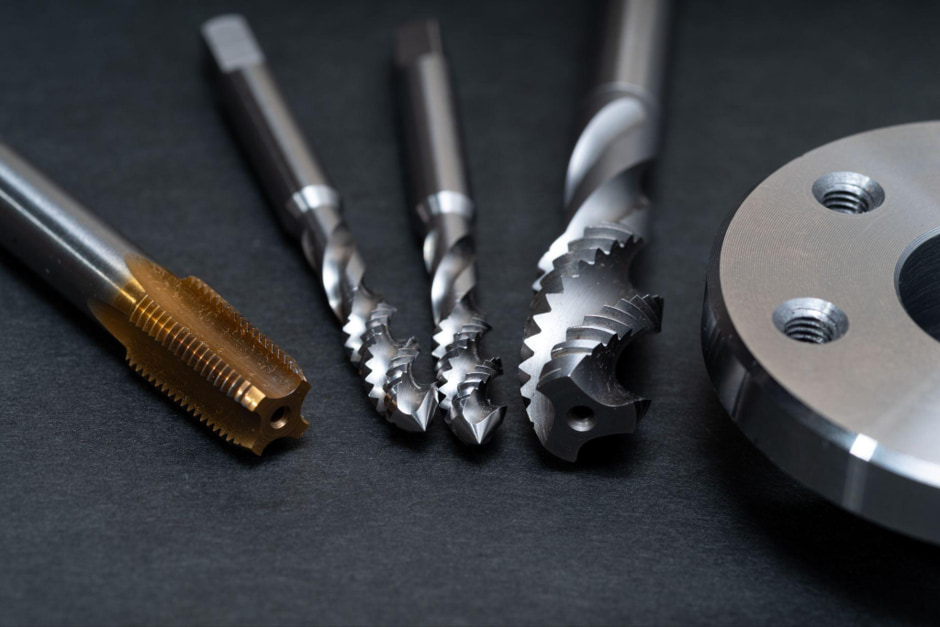

タップ折損の基本

タップはJIS上、「主に回転とねじのリードに合った送りによって、下穴にめねじを形成するおねじ形の工具」と定義されています。

タッピングは精度の高いめねじを能率良く加工できる反面、穴加工特有の切りくず障害が起こりやすいことに加え、切削条件の選定幅が狭く、下穴の影響を受けやすい加工です。言い換えると、「簡単そうに見えるが、崩れると一気に折れる」加工と言えます。

実務上、まず押さえるべき基本は「穴の種類」と「切りくずの行き先」です。

ポイントタップは、前方に切りくずを押し出しやすいため通し穴での加工に向いており、止り穴ではスパイラルタップはシャンク側へ切りくずを引き上げやすい形状なので、止まり穴での加工に向いています。

鋳鉄のように切りくずが粉状になる材料や高硬度材、浅いねじ立てでは、ストレート溝のハンドタップ系が有効な場面があります。ロールタップは切りくずを出さないため、延性材では折損要因を一つ減らせますが、その代わり主軸にかかるトルクは大きくなります。

≪表≫　タップの種類・用途・長所短所・推奨加工条件

種類	向く穴	主用途	長所	短所・注意点	推奨加工条件の目安
ハンドタップ（ストレート溝）	通り穴・止まり穴の浅め加工	鋳鉄、高硬度材、粉状切りくず材	刃先強度が大きい、再研削しやすい、食付き選定がしやすい	深穴や連続切りくず材では詰まりやすい	低〜中速、浅いねじ長さ、粉状切りくず材で有効
機械用ポイントタップ	通り穴	一般鋼、量産、高能率加工	切りくずを前方排出、詰まりが少ない、折損強度が大きい	止り穴には不向き、貫通代不足でかみ込みやすい	通り穴で使用、二次溝がワークを抜けるストローク設定が重要
機械用スパイラルタップ	止り穴	ステンレス、一般鋼、止り穴全般	切りくずをシャンク側へ排出、穴底近くまで加工しやすい	ホルダや周辺への切りくず巻き付きに注意	止り穴向け、必要に応じて内部給油・クールホールを併用
ロールタップ（盛上げ）	通り穴・止まり穴	アルミ、軟鋼、黄銅、一部ステンレス	切りくずゼロ、めねじ精度が安定、折損強度が大きい	タッピングトルクが切削タップより大きい、下穴管理と面取りが重要	延性材向け、面取りは60〜70°が推奨、下穴は切削タップより大きめ
超硬タップ	高剛性設備での量産	鋳鉄、ADC、高硬度材、安定ライン	長寿命、耐摩耗性が高い	心ずれ・衝撃・びびりに弱い、折損トルクはHSSより低い例がある	高剛性機、高精度ホルダ、振れ管理済みの条件で有効

ハンドタップという名称は「手作業専用」という意味で理解されがちですが、JIS B 4430の解説では、一般に使用するタップで主に機械でねじ立てを行い、手作業で使うこともある工具として扱われています。このため、現場では「ハンドタップ＝万能」ではなく、「ストレート溝系として使いどころを選ぶ」と理解した方が安全です。

折れる原因と破損メカニズム

タップ折損を大別すると、切りくず詰まりによるねじれ破壊、下穴や送り不良による過大トルク破壊、振れ・心ずれ・剛性不足による曲げ／欠け起点破壊、溶着・加工硬化・焼付きによる拘束破壊、摩耗進行後の疲労的破壊に分けて考えると原因が追いやすくなります。

めねじ拡大・縮小・むしれ・かじり・刃欠け・摩耗大の要因としては、タップ選定、設計仕様、再研削、切削条件、切削油剤、下穴、被削材、機械、ツーリングが複合的に絡みます。折損は単独原因よりも「複合要因」で起こるのが普通です。

切りくず詰まりと巻き付きが折損の主要な起点になる

ポイントタップであっても、通り穴の貫通代が足りず切りくずが完全に前方へ抜けないと、抜け際にかみ込みが起きて刃欠けや折損につながります。ポイントタップでは「二次溝がワーク端面から抜ける」ようにストローク設定することが重要で、食付き部だけ抜いて逆転すると切りくずのかみ込みの可能性があります。

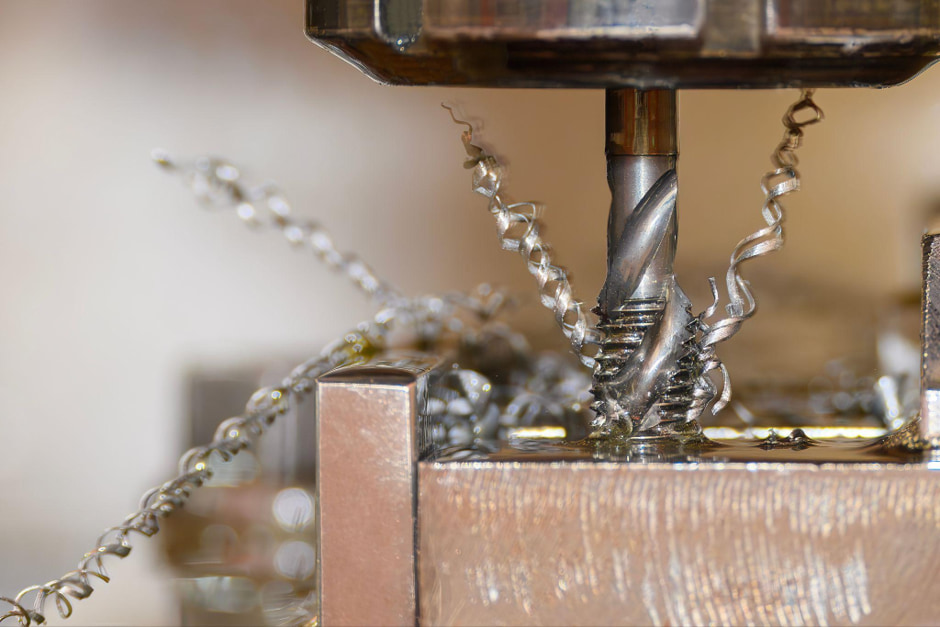

スパイラルタップでも、切りくずがホルダや周辺部に引っ掛かると巻き付きが起き、刃欠け・折損の原因になります。ポイントタップの折損・刃欠けの主因として切りくず排出不良が挙げられ、スパイラルタップの巻き付きも折損トラブルを招きます。

止り穴で特に注意が必要なのは、切りくずが穴底に溜まり、食付き部から完全ねじ部にかけて拘束が発生するケースです。クールホール付きスパイラルタップを使って先端から油剤を供給すると、水流で切りくず排出性が向上し、切りくず詰まりによる折損を防ぎやすくなります。逆に、盲穴で外部給油だけに頼り、切りくずが長く連続しやすい材料を加工すると、折損リスクは急激に高まります。

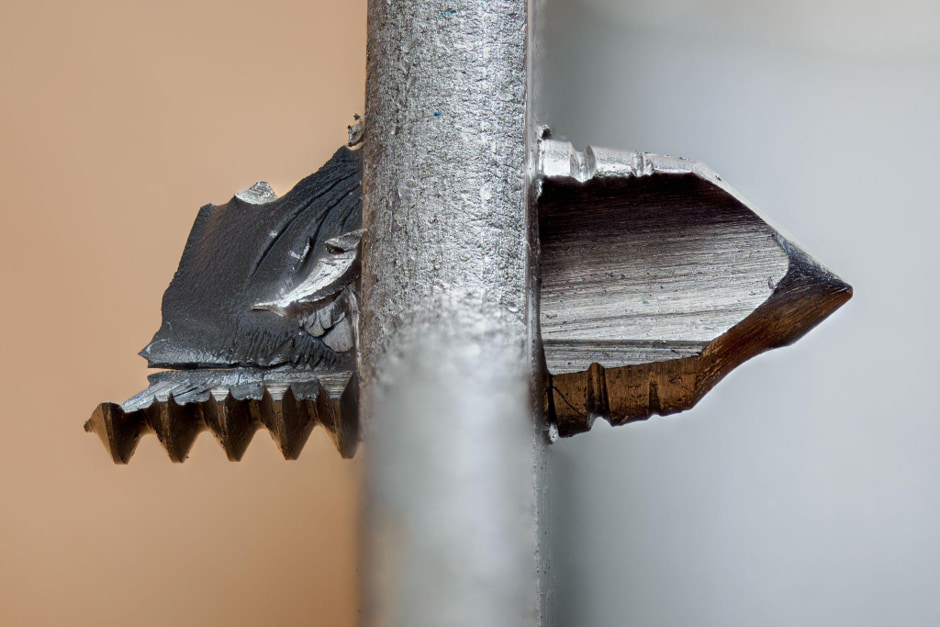

下穴径の過小・送り誤差・底突きが過大トルクを招く

タップ加工では、下穴が小さいほど切削量とトルクが増大します。切削タップの下穴径の一般的な目安は「外径−ピッチ」ですが、JISの内径公差範囲内で可能な限り大きめに設定することで切削量とトルクを下げられます。「下穴径は可能な限り大きく」「止り穴は可能な限り深く」がタップ加工の基本原則です。下穴を必要以上に小さくすることは、ねじ強度を上げる近道ではなく、むしろ折損の近道になりやすいと考えるべきです。

送りは「1回転につき1ピッチ」が原則で、軸方向の送りがタップ1回転に対し1ピッチ正確に送られれば正しい山形になりますが、速すぎても遅すぎても山やせや拡大が起こります。主軸回転と送り量の誤差を同期制御で補えば、主軸1回転につき1ピッチの送りが実現し、高速・高精度・高耐久のタッピングが可能になります。逆に同期が甘いNCやマシニングセンタでは、フロート機構付きホルダが必要になります。

止り穴の底突きもよくある折損原因です。食付き山数、完全ねじ長さ、下穴深さ、底面形状のバランスが崩れると、切りくずが残っていなくても一発で過大トルクになります。特に小径タップでは、1〜2ピッチ分の余裕不足がそのまま折損に直結しやすいため、ドリル深さ・面取り・底形状・タップ食付き長さをセットで決めることが重要です。

振れや心ずれ、剛性不足が局所荷重を生み折損につながる

設備と機械の要因として重要なのは、機械の機構・容量・剛性・主軸状態、タップホルダの構造・容量・浮動性・軸心振れ、被削物支持具の保持力・心ずれです。タップが折れるとき、実は問題は工具ではなく「主軸・ホルダ・治具」にあることが少なくありません。主軸やホルダに振れがあると、食付き部の各刃が均等に切らず、局所荷重が食付き一山目か二山目に集中し、刃欠けから折損に発展しやすくなります。

同期送り機構付きの機械でも、正転から逆転へ切り替わる瞬間には負荷変動が出ます。固定式では同期していても逆転時の負荷変動でタップが折損するケースがあります。極微小フロートでこの変動を吸収することで、突発折損を防止し安定加工につなげられます。つまり、「リジッドタップ対応機だからホルダは何でも同じ」ではないということです。

材料特性と工具材質の組み合わせが折損のしやすさを決める

被削材の特性として、ステンレス鋼は溶着性が大きいうえに加工硬化しやすく、切りくずは強じんで連続しやすいという特徴があります。アルミは軟質・展延性が大きく切りくずがかさばり、鋳鉄は工具摩耗が大きく切りくずは粉状になります。低炭素鋼は仕上面不良や溶着を起こしやすい傾向があります。したがって、同じM6×1でも、S45CとSUS304とA5052では「折れ方の理由」が違います。

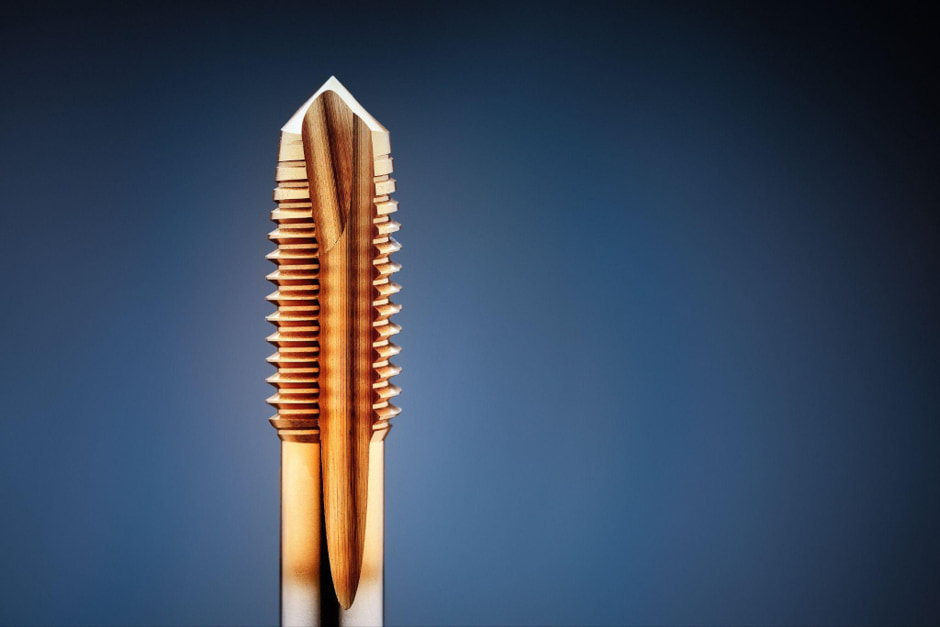

工具材質の選択も重要です。HSSE系はじん性と耐摩耗性のバランスが良いため汎用性が高く、粉末ハイスは微細で均一な炭化物分布により、硬い被削材でも寿命を伸ばしやすい傾向があります。超硬はFC250やADC、高硬度鋼などで寿命を大きく伸ばせる一方、HSSと比べてじん性が低く衝撃に弱い性格があります。超硬に変えれば折損しないのではなく、「安定条件では長寿命、乱れた条件では突然死しやすい」と理解すべきです。

溶着・摩耗・不適切な再研削が工具寿命を縮める

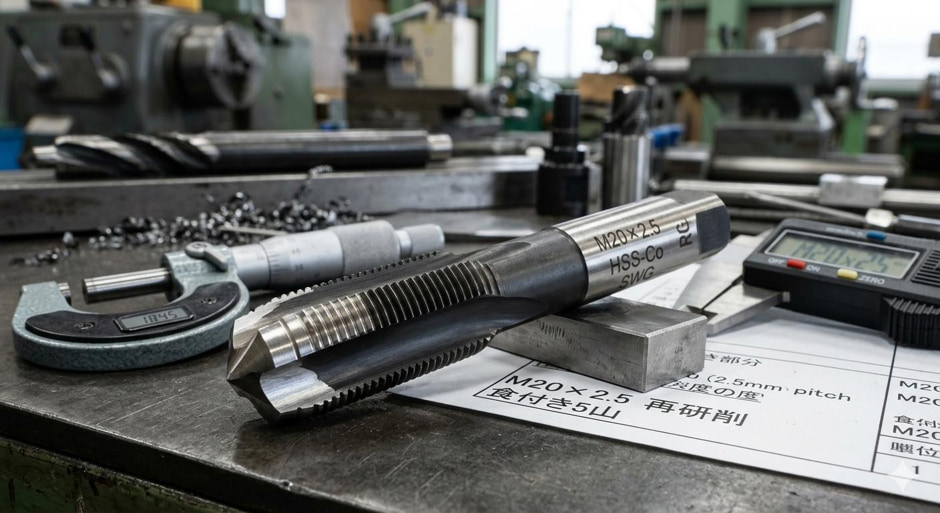

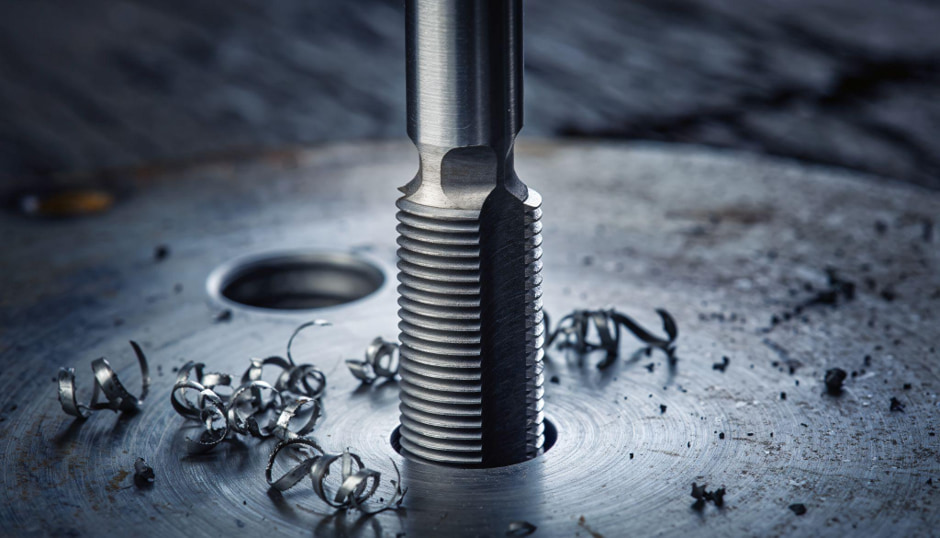

コーティングや表面処理の選択を誤ると、摩耗か溶着のどちらかが原因となり折損につながります。ホモ処理の狙いは切削油剤保持、溶着・焼付き防止、摩擦熱低減で、ステンレス鋼やS35C以下の鋼、ニッケル鋼やクロム鋼など溶着しやすい被削材に有効です。表面処理の種類によって適用材料は明確に分かれており、Vコーティング、CrN、DLC、DIAなどはそれぞれ得意とする被削材が異なります。再研削でも、溝分割不良や食付き部の振れ、摩耗部残しが折損要因になり得るため、寿命末期まで無理に使うのは危険です。

工具選定と加工条件の最適化

工具選定で最優先すべきなのは、通り穴か止り穴か、被削材は延性材か連続切りくず材か、機械は同期送りか、下穴精度と給油が担保できるかの四点です。これが決まれば、ポイントタップ／スパイラルタップ／ロールタップ／ストレート溝／超硬の選択はかなり絞れます。現場で多い失敗は、材料適性だけで選び、穴形態と設備条件を軽視することです。

材質・コーティング・形状・サイズは穴形態と設備に合わせて選ぶ

一般鋼や汎用ラインでは、まずHSSEや高V系ハイスが第一候補です。焼入れ焼戻し材ややや硬い鋼、寿命要求が高い条件では粉末ハイスが有利です。高硬度鋼向けには高合金粉末ハイスが展開されており、焼入れ焼戻し材での寿命改善が期待できます。高硬度鋼や鋳鉄で安定量産するなら超硬は強力ですが、前述の通り、心ずれや衝撃に弱いことを理解したうえで使う必要があります。

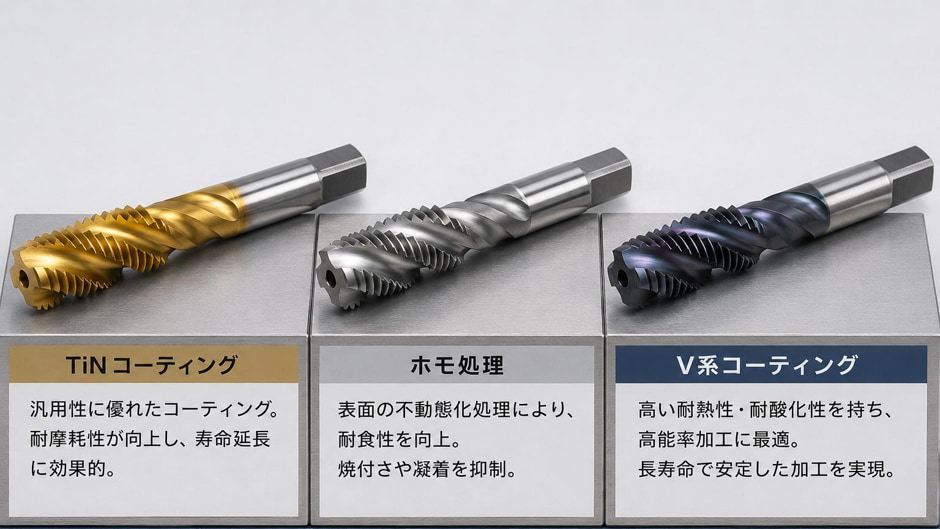

コーティングは、ステンレス＝ホモや耐溶着系、鋼の高速・高摩耗＝V系、銅＝CrN、アルミ＝DLCやDIAという大枠で考えると整理しやすいです。Vコーティングは中炭素鋼の高速タッピングでホモ処理品の約5倍、水溶性切削油剤の軟鋼タッピングで約20倍の耐久性を示した例があります。アルミ系ではDLC系やDIAが低摩擦・非鉄への耐溶着に有効です。

サイズについては、小径ほど折損余裕が小さく、大径ほどトルクが急増すると考えるのが実務的です。切削タップのトルク式は外径・下穴径・材料比切削抵抗・タップ形状係数で決まり、ロールタップの塑性変形トルクは有効径とピッチの二乗で決まります。したがって、M2〜M3ではわずかな面取り不足・芯ずれ・バリでも急に折れ、大径では機械容量や保持力の不足が一気に顕在化します。タップサイズが変わると「同じ条件の相対安全率」が全く変わることを意識してください。

回転数・送り・トルクは計算式をもとに具体的な数値として把握する

送り速度の基本式は、F = n × P です。ここで F は送り速度 mm/min、n は回転数 min⁻¹、P はピッチ mm です。タップ1回転に対し1ピッチ送るのが原則なので、送り設定のミスはそのまま山やせ、拡大、かじり、折損へつながります。

数値例として、一般的な目安でM10×1.5の切削タップをS45Cに加工する場合、切削速度10 m/minなら回転数はおよそ318 min⁻¹、送りは477 mm/minです。切削トルク式

　　Tc = tanθ / 24000 × kc × K × (D−Do)² × (D+2Do)

では、D（外径）、Do（下穴径）、kc（被削材の比切削抵抗）、K（タップ形状係数）、θ（すくい角）を使います。kcはメーカーカタログや切削ハンドブックで被削材ごとに確認してください。計算結果はあくまで静的な一般目安で、ねじ立て長さ、摩耗、切りくずかみ込みで実負荷はさらに上がります。

ロールタップは切りくずが出ない代わりにトルクが高くなります。ロールタップのタッピングトルクは塑性変形によるもので、有効径とピッチの二乗に比例して増大します。具体的なトルク推算には、使用するタップのメーカーカタログまたは切削ハンドブックの計算式を参照してください。一般に切削タップより大きくなることに注意が必要です。

管用テーパタップはさらに注意が必要です。完全ねじ部でも切削を行うため摩擦抵抗が増え、一般メートルねじより切削トルクが著しく大きくなります。管用ねじの量産ラインで一般メートルねじと同じ感覚で条件を決めると、折損率が急増しやすいのはこのためです。

穴形態とタップ種類によって条件の詰め方が変わる

ポイントタップでは、貫通代不足が折損原因になりやすいため、二次溝がワーク端面を抜けるストローク設定が有効です。推奨値として食付き＋3山程度の貫通代が目安になります。スパイラルタップでは、ホルダや周辺に切りくずが干渉しにくい突出しや、必要に応じた内部給油が効果的です。セミロング仕様やクールホール付きタップは、この切りくずトラブルを防ぐための設計です。

ロールタップでは、下穴管理と面取りが命です。端面ばりやひげ・バリを抑えるには60〜70°の面取りが推奨されます。下穴は切削タップより大きく、しかも被削材の伸びに応じて微調整します。下穴径と内径形状・トルクの関係は、使用するタップのカタログ値を参照して決めてください。

≪表≫　材料別推奨加工条件

【前提】回転数と送りはM6×1を基準に換算した一般的な目安です。換算式はn = 1000Vc /（πD）、F = n × Pを使用しています。実際はタップ材質・食付き長さ・めねじ長さ・機械剛性・油剤濃度で微調整してください。

被削材	推奨タップの考え方	速度の目安	回転数の目安（M6×1）	送りの目安（M6×1）	推奨潤滑剤・給油	実務上の要点
低・中炭素鋼	通り穴はポイント、止り穴はスパイラル。HSSEを基準に選定	8〜15 m/min	420〜800 min⁻¹	420〜800 mm/min	不水溶性、または潤滑性の高い水溶性	切りくずと溶着の両方を見る
ステンレス鋼 SUS304	スパイラル主体。必要ならホモ処理やクールホールも検討	3〜10 m/min	160〜530 min⁻¹	160〜530 mm/min	不水溶性、または高潤滑の水溶性	加工硬化・連続切りくず・かじりに注意
アルミ展伸材	スパイラルまたはロールが有力	10〜30 m/min	530〜1590 min⁻¹	530〜1590 mm/min	水溶性中心、必要に応じて潤滑強化	溶着とかさばる切りくずを抑える
アルミ合金鋳物	ポイントまたはロールを検討	10〜35 m/min	530〜1860 min⁻¹	530〜1860 mm/min	水溶性	仕上面不良と内径変動に注意
Ti-6Al-4V	難削材用粉末ハイスの止り穴用スパイラルが基本	メーカーカタログ参照	カタログ参照	カタログ参照	水溶性	熱、収縮、溶着への対策が必要
ニッケル基合金（例：Hastelloy C-276）	難削材専用品を前提に選定	メーカーカタログ参照	カタログ参照	カタログ参照	水溶性	高温強度、スプリングバック、拘束に注意

ステンレスでは不水溶性または高潤滑の水溶性切削油剤を使用し、難削材では専用品前提で条件を組むのが基本です。

機械・ホルダ・剛性の見直し

タップ折損は「工具の問題」として処理されがちですが、実際は機械、ホルダ、ワーク保持の三点が崩れていることが非常に多いです。設備要因の整理として、「機械：機構・容量・剛性・主軸状態」「タップホルダ：構造・容量・浮動性・軸心振れ」「被削物支持具：支持法・保持力・心ずれ」の三カテゴリに分けて確認するのが有効です。まずここを見直すだけで、同じタップでも折損率が大きく下がるケースは珍しくありません。

主軸の同期精度と振れ管理がタッピング精度を左右する

機械側で最も重要なのは、主軸回転と送りの同期精度、主軸の振れ、そして剛性です。リード送り方式が望ましく、同期が甘いNC機ではフロート機構付きホルダで誤差吸収が必要です。主軸回転と送り量の誤差を同期制御で補うことで、主軸1回転につき1ピッチの送りが実現し、高速・高精度・高耐久のタッピングが可能になります。

リジッドタップ対応のマシニングセンタでも、機種によってリジッドタップの最高回転数や給油能力は大きく異なります。特にアルミの高速タッピングや小径ねじでは、この差がそのまま寿命差になります。設備スペックを確認したうえで、使用できる速度域と給油方法を決めてください。

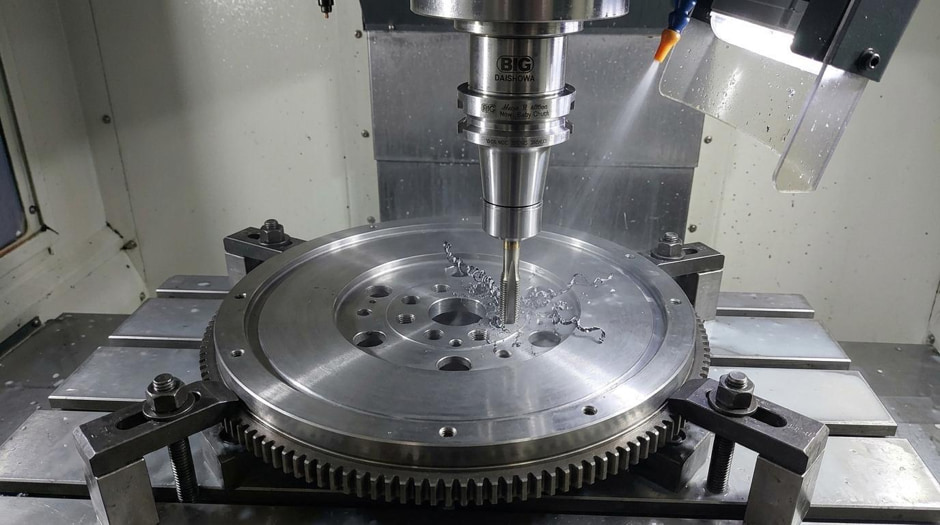

ホルダの形式と折損防止機能を正しく選ぶことが安定加工につながる

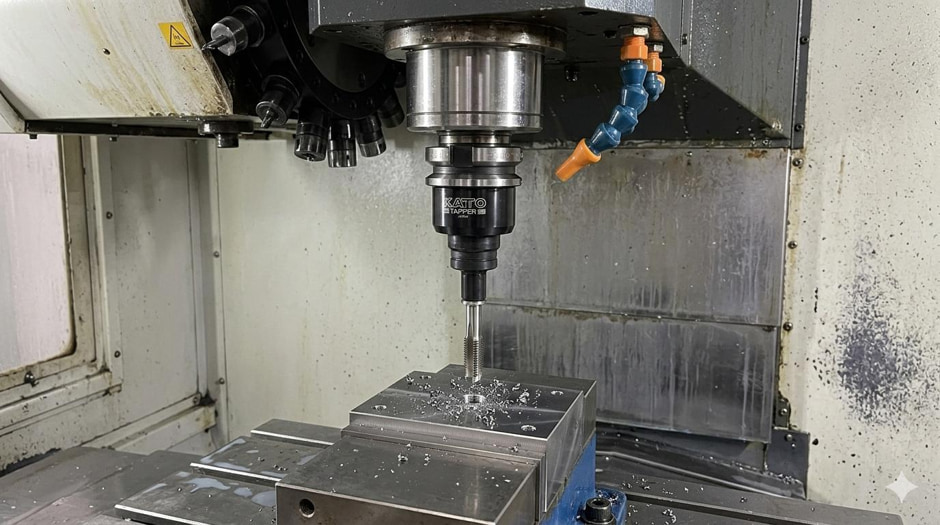

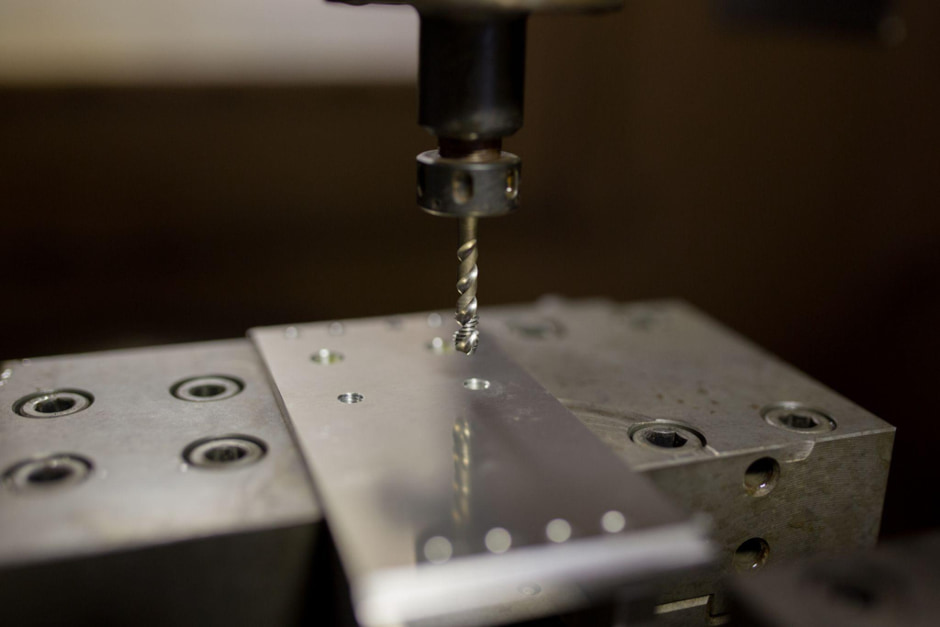

ホルダは固定式と浮動式に大別できます。タップと下穴の心ずれが起きやすい場合には浮動式が有効であり、過大トルク時に摩擦板やクラッチが作動して折損を防ぐ方式のホルダは、折損しやすい止り穴に有効です。トルクリミッタ式ホルダは、設定トルクを超えた際にタップ折損や機械駆動部損傷を防ぐ機構を備えています。大量生産ラインや深い盲穴加工では、タップ本体よりホルダに投資した方が総コストが下がることは珍しくありません。

同期送り機構付き機械でも、必ずしも固定ホルダ一択ではありません。逆転時の負荷変動を極微小フロートで吸収し、安定加工につなげる設計のホルダもあります。また、同期機構での利用を前提とするホルダでも、通常のタップサイクルではなくシンクロ機能付きプログラムで使うよう注意が必要です。「同期送り機構付きだからフロート不要」と短絡せず、実際の負荷変動と設備精度で判断するのが正しいアプローチです。

振れとクランプの管理が不十分だと折損と品質不良を招く

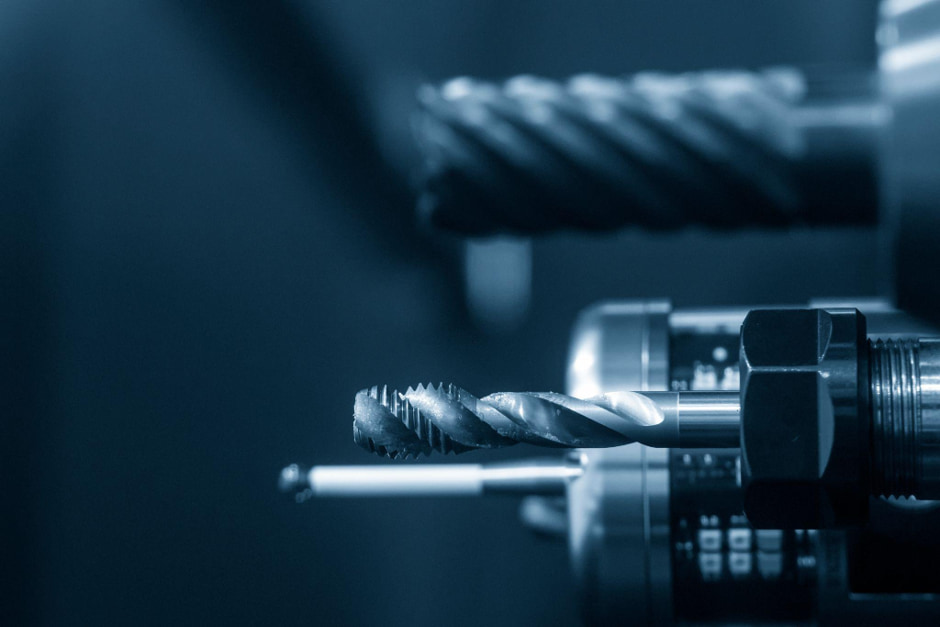

振れの悪化は、折損だけでなく、山やせ、拡大、むしれの原因にもなります。コレット選定、シャンク四角部の正しい把握、十分な挿入長、締付トルク管理は基本中の基本です。コレットサイズごとの標準締付トルクは、使用するコレットシステムのメーカーカタログを必ず確認してください。参考値として、ER32系では100〜105 N・mが目安となります（出典：OSG SynchroMasterカタログ）。これは加工トルクの値ではなく保持系の締付管理値ですが、現場ではこの管理が甘く、締付不足や誤把握が実質的な折損要因になっていることが少なくありません。

また、立形の方が横形より切りくず障害の緩和と切削油剤の回りで優れています。横形でどうしても切りくずが絡むなら、立形と同じタップでも条件をそのまま横展開しないことが大切です。ワーク保持も同様で、タッピングトルクによるワークの微小なずれが、結果として心ずれと折損を招くことがあります。

小径のタップの折損を防ぐには

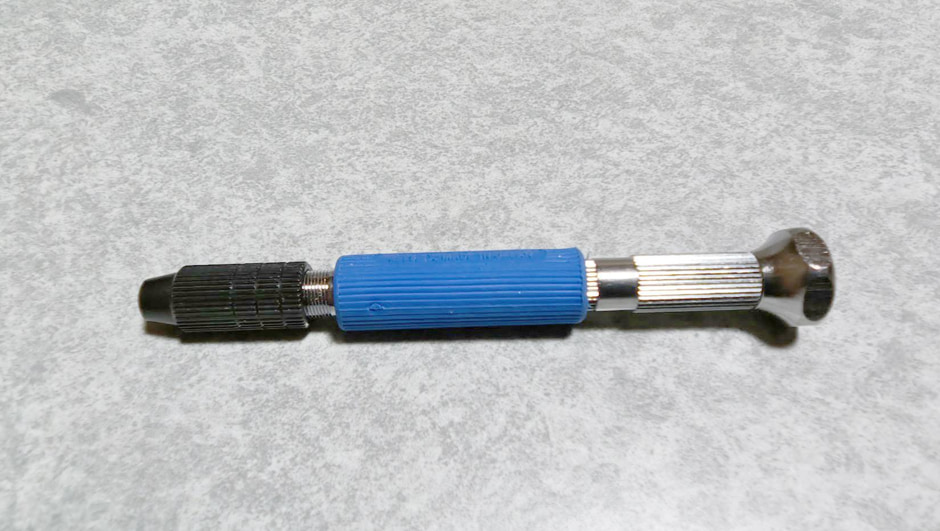

M2などの小径のタップは機械加工でも折れやすく、折れると放電加工による除去も難しいため「M2以下のタップだけは手作業で」おこなうことがあります。その際、通常のタップハンドルではなく「ピンバイス」などの工具を使用するとタップの折損を最小限にできます。

通常のタップハンドルでは、腕の力で大きなトルク（回転力）が簡単にかかってしまいますが、ピンバイスを使用するとM2タップの許容限界を超えてねじり切ってしまう心配がありません。しかも、ピンバイスは基本的に「指先でつまんで回して使用する」ため、把握力以上の負荷がかかると空回りしたり、手応えで異常に気づくことができます。

また、現場で長年活躍している年配の熟練者などから「小径のタップ加工には食用油がいい」という話を聞いたことがある方も少なくないと思います。

食用油は入手が容易で粘性が低く、細部まで油分が届きやすいからという理由でDIYや「その場しのぎ」で使用されることがありますが、食用油は一般的なタッピングペーストや切削油と違い「極圧添加剤」が含まれていないため潤滑性や耐熱性に劣ります。その結果、焼きつきによる折損やねじ山のむしれが発生しやすくなります。

しかも、加工後にそのまま放置していると酸化してベタついたり、油のにおいに惹かれて虫がわいたりするので、使用しないほうが無難です。

材料別の注意点

鋼は切りくずの安定と溶着対策が加工の鍵になる

低炭素鋼は軟らかく、溶着や仕上面不良が起きやすいため、単純に「柔らかいから楽」とは言えません。中・高炭素鋼や合金鋼では摩耗が折損の原因になりやすいため、粉末ハイスや耐摩耗コーティングのメリットが出やすくなります。一般鋼では通り穴にポイントタップ、止り穴にスパイラルタップが基本で、切りくずが安定する速度域を外すと急にかみ込みが増えます。SS400のような低炭素鋼では、使用するタップのメーカーカタログ推奨速度を基準に条件を決めてください。

ステンレスは溶着・加工硬化・連続切りくずへの対策が必須になる

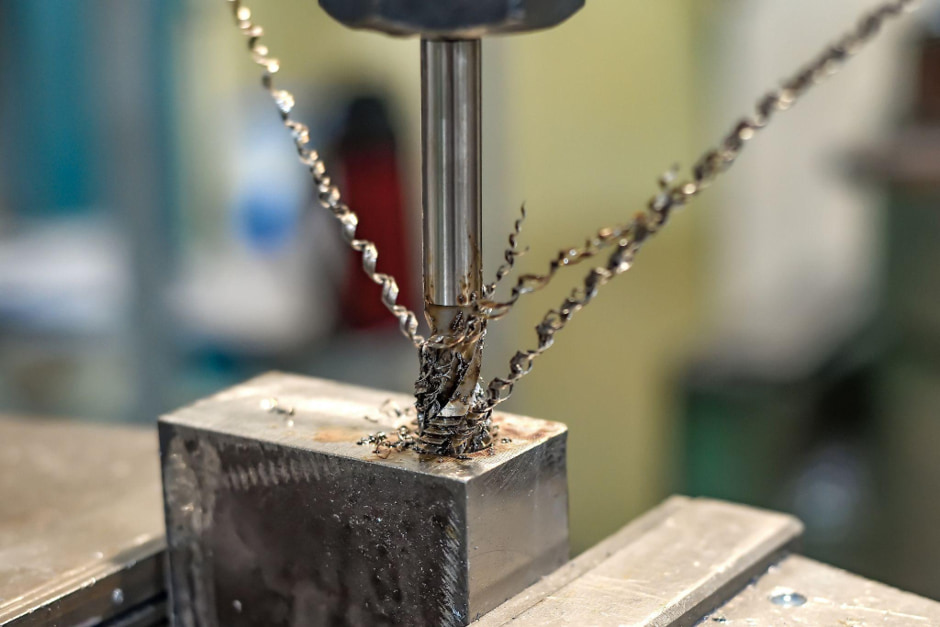

ステンレスはタップ折損が起こりやすい材質です。理由は、溶着性が大きいこと、加工硬化が大きいこと、切りくずが強じんで連続しやすいことの三つです。したがって、下穴を小さめに詰める、油剤を薄くする、止り穴でポイントタップを使う、といった「よくある手抜き」が最も危険です。ステンレスでは、スパイラルタップ主体、ホモ処理や耐溶着コーティング、十分な潤滑、必要に応じたロールタップやクールホールが基本線になります。

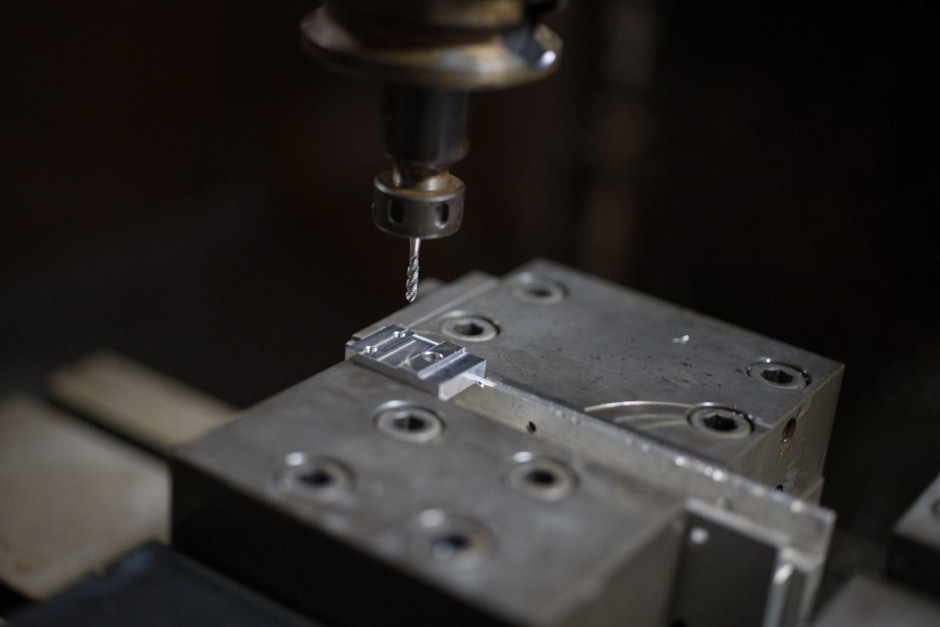

アルミは高速加工が可能だが設備と排出管理が前提になる

アルミは切削抵抗自体は低くても、溶着とかさばる切りくずがトラブルを作ります。ロールタップが有力で、同期送りが整った条件では高速タッピングが可能です。つまり、アルミは「高速化できる材」ですが、その前提は同期送り・切りくず排出・油剤供給が整っていることです。設備が弱いのに条件だけ上げると、むしろ巻き付きや溶着から一気に折れます。

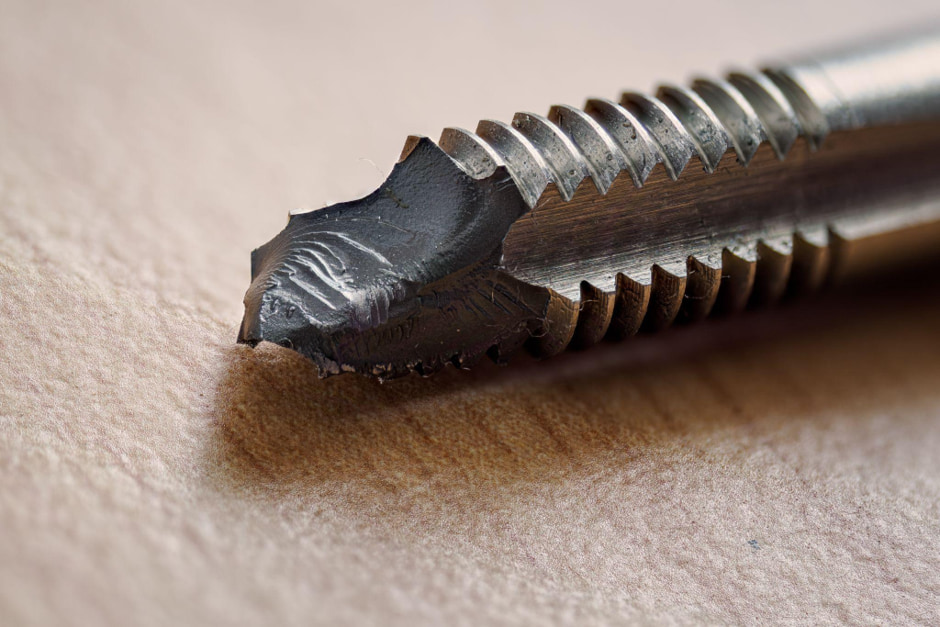

難削材には専用品と専用条件が必要で汎用品での対応は危険になる

チタン合金やニッケル基合金では、通常の汎用タップでの対応は危険です。ニッケル基合金では、高温強度が高く熱拡散率が小さいため急激な摩耗が起き、スプリングバックでめねじが縮小し、タップが締め付けられて回転不能となり折損する場合があります。チタン合金やニッケル基合金のタップ加工では、使用する専用タップのメーカーカタログに記載された速度条件を厳守することが必要で、一般鋼の感覚を持ち込んではいけません。

難削材では、工具材質だけでなく、ねじ二番取り、オーバサイズ設計、切りくず排出溝、表面処理まで含めた専用品で初めて成立する場合があります。安価な汎用品を使って折損を繰り返すと、工具代よりワーク損失の方が大きくなりやすいです。

折損時の対処と診断

タップが折れたら、最初にやるべきことは「無理に戻さない」ことです。折損直後に逆転で強引に抜こうとすると、折損片がさらに噛み込み、除去難易度が高くなります。

除去方法は、折損片の突出有無、通り穴か止り穴か、ワーク価値、材質、タップ材質、保有設備で分けて考えるのが合理的です。一般には、突出していて食い込みが浅いなら抽出工具、内部に残っていて高価ワークなら放電加工、ねじ山救済も含めるならスレッドミルやインサートも候補になります。

以下の考え方で場合分けすると、現場判断がぶれにくくなります。

折損直後は安易な逆転を避け状態を記録することが先決になる

停止と記録

主軸を停止し、工具番号、穴位置、送り位置、逆転寸前か切込み中かを記録します。後で原因を追うとき、ここが曖昧だと再発防止ができません。特に、抜け際か底付近かで疑う原因が変わります。

折損片の突出状態を確認

折損片が少しでも突出している場合は、横力をかけず、芯を維持して抽出できるかを見ます。HSSの折損片はねじ山に噛み込みやすく、容易ではない一方、専用除去工具を使うと比較的取り扱いやすくなる場合があります。

内部残留なら除去方法を切り替える

内部に残っていて、しかもワークの価値が高いなら、放電加工が最も確実です。放電加工は確実性は高いものの、加工機の用意と加工時間がかかるため、軽微なトラブルには向きません。専用除去工具を使う場合は、使用する工具のメーカー推奨条件に従い、回転数・送り・ステップを慎重に設定してください。

除去後は必ずねじ山を点検する

除去できても、ねじ山が欠けていればそのまま流動させないでください。ゲージ、顕微鏡、投影機などでねじ山損傷を確認し、必要ならインサート、オーバサイズ、あるいはスレッドミルによる救済へ切り替えます。高価ワークでの折損回避策としてスレッドミルが有効で、細かく分断された切りくずと仕上げ調整が可能という特長があります。

折損位置を観察することで原因を絞り込める

折れた位置は、かなり有力な手掛かりです。実務上は次のようになります。

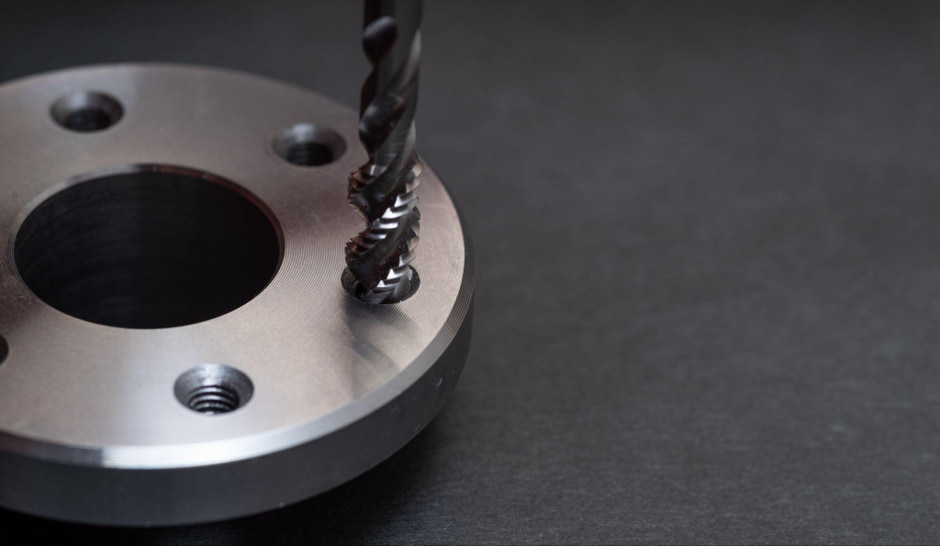

食付き部で折れている場合：下穴小さすぎ、入口面取り不足、心ずれ、底突き、初期溶着、交差穴バリを疑います。下穴入口面取りや下穴との心ずれは、折損を防ぐうえで優先的に確認すべき項目です。

完全ねじ部〜中間で折れている場合：連続切りくずの拘束、スパイラルでの巻き付き、潤滑不足、逆転ショック、摩耗進行後の拘束増大を疑います。スパイラルタップの巻き付きが折損原因になるケースや、完全ねじ部と被削ねじの摩擦抵抗上昇・溶着がめねじ面不良の原因になるケースがあります。

シャンク境界や四角部付近で折れている場合：保持不良、コレット選定不良、締付不足、過大反転トルク、衝撃、タップ突出し過大を疑います。

表：トラブルシューティングチェックリスト

観察された症状	まず疑う原因	最初に確認する箇所	優先対策
食付き直後で折れる	面取り不足、心ずれ、下穴小さすぎ	入口面取り、下穴実測、振れ	面取り追加、下穴拡大、フロート見直し
止り穴の底付近で折れる	下穴深さ不足、切りくず詰まり、底突き	穴深さ、食付き山数、油剤供給	下穴深さ確保、スパイラル化、内部給油
通り穴の抜け際で折れる	貫通代不足、切りくずかみ込み	ストローク設定、切りくず状態	二次溝が抜ける設定へ変更
ねじ面むしれの後に折れる	溶着、潤滑不足、速度不適	切削油剤、濃度、コーティング	油剤見直し、速度低下、表面処理変更
スパイラルで巻き付きが多い	ホルダ干渉、突出し不足、外部給油不足	ホルダ周辺クリアランス、切りくず形状	セミロング化、クールホール化、姿勢見直し
高硬度材で突然折れる	工具材質不適、超硬の衝撃破壊、振れ	工具材質、主軸精度、保持剛性	粉末ハイス検討、速度低下、振れ是正
ロールタップで機械停止	トルク過大、下穴不足、面取り不足	下穴径、面取り角、機械容量	下穴拡大、60〜70°面取り、低トルク型へ変更
交差穴や側面穴で折れる	バリ、加工順序不良、断続切削	前工程バリ、工程順	先にねじ穴加工、バリ除去、必要ならスレッドミル

タップの微小な折損を検知するメトロールの工具折損検出センサ

タップ折損は「工具・条件・機械・下穴・材料」といった複合要因で発生します。しかし実際の現場では、すべてを完璧に管理することは難しく、わずかな条件変動や突発的な異常によって、どうしても折損は発生してしまいます。

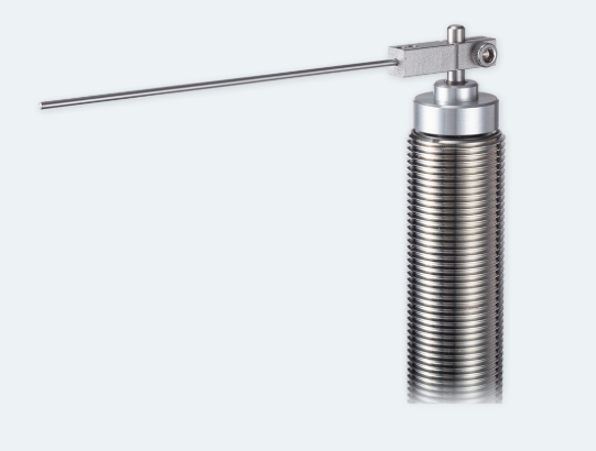

そこで、折損をゼロにするのではなく「折損を即座に検知し、被害を最小化する」という考え方が重要になります。メトロールの工具折損検出センサは、タップやドリルの微小な欠損・折れを高精度に検知し、加工中でも異常を即座に把握することができます。

製品ページはこちら：https://www.metrol.co.jp/products/tool-setter-dfm/
