工具折損検出センサ[DFMシリーズ]

工具折損検出センサ DFMシリーズ

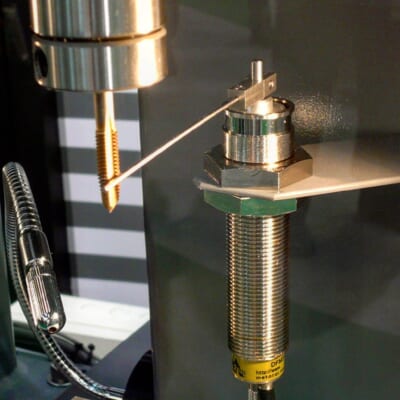

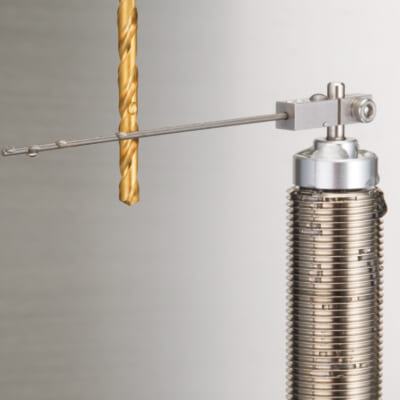

エア駆動式のニードルでツールの折損を検出

自動機・専用機などの工作機械に取付け、ドリル・タップ・リーマの破損を検出。工具折損による加工品の不良を未然に防止。 モーター制御式のセンサと違いクーラントに強いのが特長です。

特長

IP67の保護構造、クーラントに負けない抜群の耐久性

世界初のエア駆動式を採用。
制御モータを使用しないので、切粉やクーラントがかかる工作機械機内の悪環境下でも抜群の耐久性を発揮。
故障によるメンテナンスコストを大幅削減できます。

リーズナブル価格で、工具の折損・破損検出が実現

高額な制御モータ・コントロールユニット不要で、79,200円〜の低価格を実現。
取付け径M22で、従来製品との取付け互換もあります。

接触式なので誤検知が少なく高信頼性・低コスト

ツールにニードルを直接接触させて検知するので、高価な非接触式センサ(レーザ式など)と比べてクーラント飛散やミストの影響を受けにくく高信頼性です。

主な仕様

型式名 DFM3
用途 刃具折れ検知・ツール折損検知センサ
コンタクト形状  φ1.5ニードル
IP規格・保護構造  IP67
接触力(N) 0.1N
ケーブル詳細 長さ3m 耐油性5芯φ4 最小曲ゲ半径 R7
付属品 センサ取付ナット 2個 エアホースクランプ 1個 取付け調整押し棒 1個
(オーバートラベル信号)動作形態 カタログ、取扱説明書参照
(オーバートラベル信号)接点定格 カタログ、取扱説明書参照
使用温度範囲 0~60℃ 氷結ないこと
使用エア圧 0.4~0.5MPa(ドライエアを使用のこと)
エアチューブ径:φ4×2.5
出力仕様 オープンコレクタ
(形式:C-DF-01N 出力:NPN)
(形式:C-DF-01P 出力:PNP)
電源電圧 DC+24V
駆動方式 空圧駆動方式(単動押出エアシリンダ方式)
信号 3信号(タイミングチャート)
ニードル回動方向 時計回り/反時計回り
ストローク(回転角) 100°
最小対応ドリル径 φ0.5mm(φ1mm以下の場合はカタログ P12-3 参照)
ニードル仕様 長さ:100mm(回動中心より)
太さ:φ1.5 材質:SUS420焼入れ HRC50
本体重量 約250g
形式名 C-DF-01N / C-DF-01P
消費電流 10mA
LED表示 原点:緑 判定:赤 エンド:黄
出力定格 DC24V 150mA (MAX)
絶縁抵抗 100MΩ以上 DC250Vメガー
耐電圧 AC500V 50/60HZ 1分間各端子 ~ケース間
保護回路 電源逆接続保護・サージ保護

内部構造

工具折損検出センサ[DFMシリーズ]の回路図

動作説明

駆動部は原点位置で原点信号ON(LED 緑点灯)、駆動してストロークエンド位置でエンド信号ON(LED 黄点灯)となります。 刃具が折損(または無し)の場合、ニードルはストロークエンド位置まで回動し、判定信号がOFFとなりLED 赤が消灯します。

刃具が正常の場合、ニードルは刃具に接触して止まり、ストロークエンドに達しないので、判定信号はONのままで、LED は点灯したままです。
刃具折損の有無はストロークエンド信号がON(LED 黄点灯)の時点での判定信号のON/OFF(LED 赤点灯または消灯)を外部機 器へ発信してください。
※ストロークエンド信号は、刃具の状態(正常/折損)にかかわらず、毎ストロークでONとなります。
