小型衛星とは？衛星の分類・構造・展開機構を解説

小型衛星とはどこからどこまでを指すのか、キューブサットと何が違うのかと聞かれると、意外と答えに詰まるものです。小型衛星は単に「小さい衛星」ではなく、質量区分・標準化された外形・打上げインターフェースなど複数の切り口で定義される概念です。

とくにキューブサットは、サイズそのものではなく放出機構との適合性を軸にした規格であり、この違いを理解しないと設計や調達の判断を誤りかねません。この記事では、小型衛星の分類・構造・展開機構の仕組みから代表的な活用事例までを、製造業エンジニア向けに整理して解説します。

小型衛星とは

小型衛星とは、従来の大型衛星に比べて質量・体積・開発費・開発期間を小さく抑えた衛星群の総称です。ただし、その境界は資料によって完全には一致しません。小型宇宙機の分類ではスモールサットを「質量180kg未満程度」とする一方、他のキューブサットの資料では「一般に300kg未満の衛星」を指すこともあり、「小型衛星」という語自体が運用文脈で幅を持っています。そのため設計審査では、一般名詞としての「小型衛星」よりも、実際の打上げ・分離・調達文書に書かれた質量上限とインターフェース条件を優先して読む必要があります。

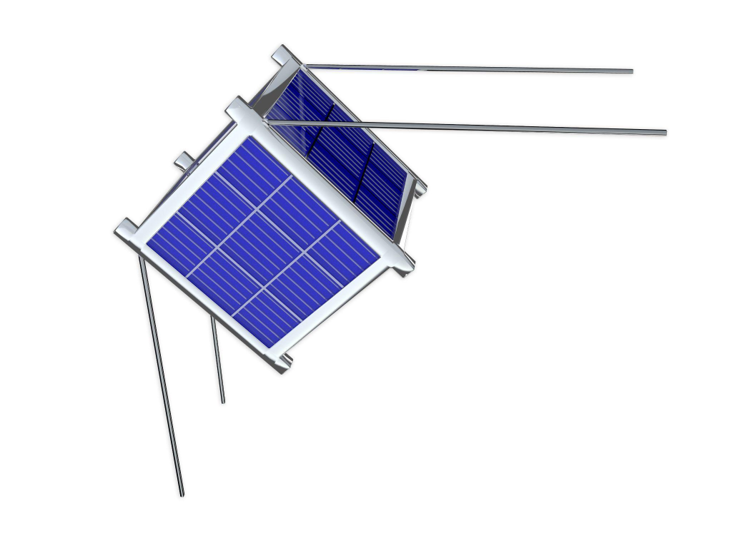

キューブサットはその中でも特別な位置づけです。キューブサットはナノサット（1〜10kg級の超小型衛星）の一種で、1U（1ユニット）を10cm×10cm×10cmとする外形標準を基礎に、1.5U・2U・3U・6U・12Uへ拡張された規格ファミリです。カリフォルニア・ポリテクニック州立大学（通称カルポリ）が策定するキューブサット設計仕様書（CDS）の最新版（Rev.14.1）では、1U〜12Uを対象に機械仕様・電気仕様・試験要求・放出装置との適合条件までが規定されています。つまりキューブサットは単なるサイズ表現ではなく、「放出機構と衛星との共通ルール」です。

キューブサット構想は1999年にカルポリとスタンフォード大学の共同構想として始まり、低コスト・短期開発・高頻度打上げ・教育利用を狙って標準化が進みました。日本はこの初期段階から重要な役割を担っており、東京大学のXI-IVは2003年6月30日に打ち上げられ、世界初の成功打上げ・運用キューブサットです。

小型衛星の主要分類と質量区分

小型衛星は質量によって6つの区分に分かれ、キューブサットだけが唯一「質量」ではなく「形状・インターフェース規格」で定義されています。

区分	典型質量	典型寸法・形式	設計上の意味
スモールサット	資料により180kg未満、あるいは一般に300kg未満	冷蔵庫程度までの多様な形態	「小型」という総称であり、厳密な工学規格ではない
ミニサット	100〜180kg	専用構体、ESPA（二次搭載用アダプター規格）級が多い	実用観測・通信・推進搭載がしやすい
マイクロサット	10〜100kg	50cm級キューブ、箱型バスなど	高精度な姿勢制御系、より強力な通信・推進の余地
ナノサット	1〜10kg	1U〜6Uのキューブサットが典型	標準化と低コストが最も効く領域
ピコサット	0.01〜1kg	1kg未満の超小型機	教育・実験・極限小型化の領域
フェムトサット	0.001〜0.01kg	チップサイズの極小機	研究色が強く、運用・規制・通信が難しい
キューブサット	1U＝10×10×10cm、1.5U/2U/3U/6U/12Uへ拡張	幾何・インターフェース規格	「質量区分」ではなく「形状と放出機構適合の標準」

キューブサットは質量区分ではなく形状・インターフェース標準である点が重要です。カルポリのCDS Rev.14.1（キューブサット設計仕様書の最新版）では1Uの質量を最大2.0kgとする一方、JAXAのJ-SSOD（国際宇宙ステーション向け小型衛星放出機構）では「1Uあたり1.33kg以下」という別の上限が定められています。同じ「1Uキューブサット」でも、採用する放出機構と打上げ経路によって許容質量が変わります。標準化はコスト低減をもたらしますが、最終的な支配条件はあくまで打上げ・放出側のインターフェース管理文書です。

ミッションの役割で見ると、小型衛星は大きく5つの系譜に分かれます。大学が全ライフサイクルを自前で経験する教育・人材育成用途、OBC（オンボードコンピュータ）や姿勢制御系の飛行実証を短サイクルで回す技術実証用途、多数機を打ち上げて高頻度リビジットを得る地球観測・商業コンステレーション用途、低速の追跡管制通信から高レートダウンリンクまで幅広い通信・中継・IoT用途、そしてPROCYON（超小型衛星技術を用いた深宇宙探査実証機）のように深宇宙へ拡張された科学・探査用途です。

サイズ選定はそのままミッションの上限を決めます。1U〜3Uは低電力ペイロードや比較的緩い指向要求に向き、6Uはより高機能な姿勢制御・通信・推進を載せやすく、12U〜16U以上では高デューティサイクル・大型計測器・厳しい指向精度に対応しやすくなります。小型衛星の設計は「何をどこまでやるか」を先に決めるというより、使える放出機構と電力の範囲でミッションを切り詰める発想になることが多いといえます。

衛星バスとペイロードを構成する主要サブシステム

衛星は大きくバスとペイロードに分かれます。バスは衛星を生かし続ける共通基盤で、構体・電源・熱制御・姿勢制御・通信・OBC、必要に応じて推進を含みます。ペイロードはミッション固有の観測機器・送受信器・実験装置です。

バスを購入すれば全て解決するわけではなく、機械取り付け・重心・消費電力・熱流・データプロトコル・保存容量・ダウンリンク計画・指向性能まで、ペイロードとバスの境界を明示する必要があります。

構体：一次構造とキューブサットの放出規格

構体は荷重を受け持ち、部品を保持し、放出機構・分離機構との境界条件を満たす基盤です。一次構造の破損はミッションの致命的失敗に直結します。キューブサットではレールが放出機構との直接接触面になり、CDS Rev.14.1はレール幅・表面粗さ・接触率・重心・材料・ハードアノダイズ（硬質アルマイト処理）を細かく規定しています。ハードアノダイズは放出装置内での冷間圧接（コールドウェルディング）防止が目的で、こうした地味な仕様が放出成功に直結します。

電源系（EPS）：発電・蓄電・配電

電源系（EPS）は発電・蓄電・配電を担う基本サブシステムで、質量・体積の有意な部分を占めます。現行の宇宙用太陽電池は3〜5接合のIII-V族系が中心で、効率は名目30%前後、最高で34%程度です。

代表的なパネルでは、機体貼付式の3U向け製品が約8.54W、6U級の展開式パネルは19.2〜38.4W級まで広がります。1U〜3Uでは「数W」、6U以上では「十数W〜数十W」という電力世界観です。電力予算表では平均発電・蝕中バッテリ消費・ピーク負荷・充電余裕を別々に管理する必要があります。

姿勢制御系（ADCS）：センサとアクチュエータ

姿勢制御系（ADCS）は小型衛星のミッション能力を左右する分水嶺です。センサにはスタートラッカー（恒星センサ）・サンセンサ（太陽センサ）・地球センサ・磁力計・ジャイロがあり、アクチュエータにはリアクションホイールや磁気トルカが使われます。

リアクションホイールは0.00023〜0.3Nmの最大トルク、磁気トルカは0.15〜15A·m²、スタートラッカーは8秒角の指向決定精度が代表値です。統合ADCSユニットは0.26kg級から1.8kg級まで質量差が大きく、指向精度も1度級から数千分の1度級まで幅があります。

通信系：TTCとミッションデータ回線

通信系は、TTC（追跡管制通信系）用の低速・高信頼リンクと、ミッションデータ用の高速ダウンリンクに分けて考えます。VHF/UHF帯が最も成熟した帯域である一方、高データレート要求からS帯・X帯・Ka帯への移行が進んでいます。

UHF/VHF帯送受信機は0.1〜38.4kbps級、S帯送受信機は数Mbps級、X帯送信機は1Gbps級まで到達しますが、高周波ほど大気減衰・自由空間損失が大きくなり、送信電力・高利得アンテナ・高指向精度が必要です。レーザ通信はさらに厳しい指向精度を要求しますが、OCSD（光通信キューブサット実証機）では1.5U級で200Mbpsダウンリンクが実証されています。

熱制御：受動方式中心の設計

熱制御は受動方式が中心です。多層断熱材（MLI）・コーティング・表面仕上げ・ヒートパイプ・サンシェード・サーマルストラップ・熱インターフェース材・ルーバーなどが小型衛星、特にキューブサットに向いています。

能動熱制御は電力・質量・体積の負担が大きく、ヒーターが最も扱いやすい実用手段です。電池の温度維持がヒーターの代表用途で、1U級でも食（日陰期間）中にバッテリヒーターが必要になる例が報告されています。

OBC・CDH・FSW：衛星の頭脳と神経系

OBC・CDH（指令データ処理系）・FSW（飛行ソフトウェア）は衛星の脳と神経系です。アーキテクチャは集中型・分散型・ハイブリッド型のいずれもあり得て、近年はSoC（システムオンチップ）の普及でCPU・メモリコントローラ・プログラマブルロジックを1チップに統合しつつ低SWaP（サイズ・重量・電力）を実現する方向が強まっています。

メモリ容量は数百KBから数GBまで幅広く、I2C・SPI・CAN・イーサネット・SpaceWireなど複数の通信バス規格が併存します。放射線対策としては、TID（総電離線量）とSEE（単一事象効果）の両方を前提に、部品選定・監視・リセット・冗長化・タイマ再起動を組み合わせます。

推進系：性能とリスクのトレードオフ

推進系は小型衛星で最も「欲しいが苦しい」サブシステムです。化学推進のヒドラジン単元推進系は0.25〜28N・比推力（Isp）180〜285秒、コールドガス推進は10μN〜3.6N・Isp40〜110秒、電熱式電気推進は0.1mN〜1N・Isp20〜350秒です。

小型衛星ではコールドガスやグリーン推進剤、電気推進が選ばれることも多いですが、地上安全・バルブ信頼性・プルーム干渉・PPU（電源処理ユニット）電力・熱設計がすべて課題になります。CDS Rev.14.1が推進系にインヒビット（安全遮断機構）3系統以上を要求しているのは、その危険性の裏返しです。

展開機構・分離システムの種類と代表例

打上げ・分離・展開は小型衛星における最重要の単発イベントです。地上で何度もソフトウェアを修正できても、分離機構・展開式アンテナ・太陽電池アレイの開放はほとんどが一度しか実行できません。小型衛星ではバネ式の受動機構とモータ駆動式の能動機構が併存しますが、低消費電力・軽量・高信頼を優先し、まず受動方式が選ばれます。

キューブサット放出機構の分類と代表システム

キューブサット放出機構は基本的に「箱＋扉＋バネ」で構成されます。ヒンジ付き扉とバネ機構を持つ矩形の箱で、レール式とタブ式の2種類があります。レール式ではキューブサットの四隅レールが内側ガイドを滑って放出され、タブ式では六角柱的なレールの代わりにタブを拘束して保持します。CDS Rev.14.1はP-POD系のレール方式とPSC系のタブ方式を規定し、いずれも展開力はバネ駆動の内蔵押し出し板により与えられます。

システム・系統	主対象	方式	強み	主な注意点
P-POD系	主に1U〜3Uのレール系キューブサット	レール式キャニスター、扉＋押し出しバネ	キューブサット標準の原点で適合設計の共通言語	レール寸法・表面処理・重心・分離ばね調整が重要
ISISPACE系	1U〜16U級キューブサット	レール系放出機構（QuadPack／DuoPackなど）	多サイズ対応、商用打上げ実績が厚い	実際の構成・ロット差・打上げ条件の確認が必要
EXOpod系	6U/8U、12U、16Uなど大型キューブサット	レール系標準化放出機構	6U以上の大型キューブサットに強い	打上げ事業者ごとの環境条件・電気インターフェースの確認が必要
J-SSOD／J-POD	ISS放出キューブサット、JAXA相乗り小型副衛星	ISSエアロック／アーム放出、またはJAXA提供分離機構	低振動環境、定期機会	ISS安全要求・弾道係数制限・軌道条件が特殊
クランプバンド／多点分離	非キューブサットのマイクロ／ミニサット	円形リング、マーマンバンド、4点保持・解放機構	50〜100kg超級でも適用しやすい	フランジ・剛性・衝撃・放出時姿勢誤差率を早期確定すべき

JAXAのJ-SSODは、この放出機構の概念をISS「きぼう」運用に適用したもので、衛星収納ケース・分離機構・電気系ボックスで構成されます。2021年導入の再使用型J-SSOD-Rでは最大24U、各放出機構6Uまで対応します。

ISS側エアロック・多目的搭載実験プラットフォーム（MPEP）・きぼうロボットアーム（JEMRMS）を使って船外へ移送し、地球方向後方45°へ内蔵バネ力で放出します。投入軌道は高度380〜420km・傾斜角51.6°で、弾道係数を制限しISSより早く高度を下げることで再接近リスクを減らします。

一方、キューブサットではない10〜100kg級以上の小型衛星では、クランプバンドや多点分離システムが使われます。マーマンバンドは張力を持ったクランプバンドとバネで分離し、火工品切断ボルトを使う場合もありますが、近年は高感度電子機器や光学ペイロードを守るため低衝撃分離機構の多点システムが好まれています。

展開構造の種類と代表用途

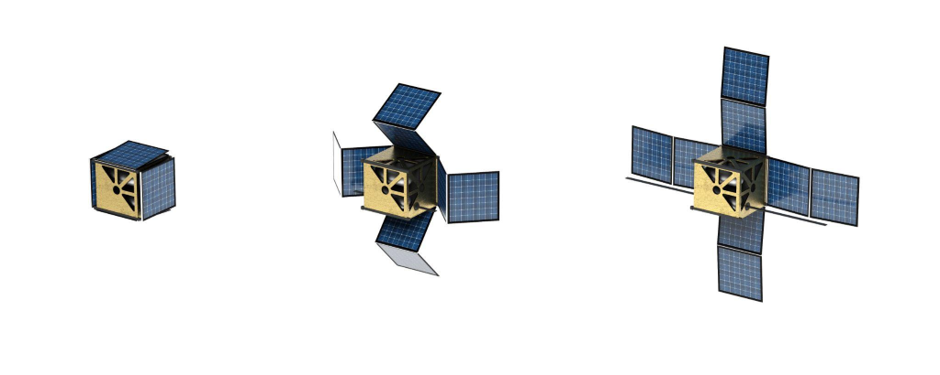

展開構造としては、アンテナ・太陽電池パネル・重力傾度ブーム・ラジエータ（放熱板）・科学観測装置・軌道離脱装置・テザーが代表です。折り畳み式・スリーブ式・トラス式・膨張展開式などの方式があり、展開式太陽電池アレイはバネとヒンジを使う典型的な折り畳み式です。ブームでは重力傾度安定化ブームや展開式複合材ブームのような長尺軽量構造が進んでおり、折り紙応用機構も収納効率を高める有望な手法です。

テザー系機構と軌道離脱への応用

テザー系は特殊ですが小型衛星と相性の良い展開機構です。導電性テザーを使う電気力学テザー、太陽風を使う電気帆（Eセイル）、プラズマブレーキなどがあります。NanoSail-D2は10平方メートルのセイルを展開して240日で軌道離脱し、NPSat-1やDragRacerは長いテザーを運用終了時の軌道離脱・比較実験に利用しました。巨大な推進系を載せずに面積やテザー長を増やして軌道を変える発想は、小型衛星と特に相性が良いといえます。

なお「ES-POD」という表記は、主要な一次資料では一般的な固有製品名としては確認できず、欧州系キューブサット放出機構としてはEXOpodやQuadPackが代表例です。

放出から展開までの運用シーケンスとリスク対策

典型的な放出・展開シーケンスは、打上げ前統合完了→分離機構と電気インヒビットの維持→所定軌道投入→放出機構または分離機構の作動→衛星本体の放出→初期デタンブルと健全性確認→タイマ満了後のアンテナ・ブーム展開→太陽捕捉・電力安定化→TTC確立→ADCS校正・ペイロード起動→定常運用、という順に進みます。

遅延展開と多重インヒビットによる保守的設計

この順序でよく採用されるのが遅延展開と多重インヒビットです。CDS Rev.14.1は推進系にインヒビット3系統以上を要求し、展開部品は放出機構自体ではなくキューブサット自身が拘束すべきとしています。

キューブサット放出直後にすべてを展開するのではなく、30分後にアンテナ展開、45分後にUHFビーコン起動という遅延シーケンスを置く例もあります。これは再接触・誤作動・初期姿勢不安定・電波遮断期間・上位運用者との調整を見込んだ保守的設計です。

分離・展開システムに共通する代表的リスク

小型衛星の主なリスクは、放出失敗・再接触・過大な放出時姿勢誤差・展開部品の不展開・展開後干渉・熱電力不足・通信確立失敗です。レールシステムでは振動びびり、タブシステムでは拘束条件差、分離機構では衝撃と起爆装置の冗長性、展開式アンテナではバーンワイヤの不着火やヒンジ固着・熱変形、ブームやテザーでは巻き癖・絡まり・ダイナミクス不確実性が代表的な懸念点です。

分離機構の選定では、飛行実績・サイジング・剛性・強度・低衝撃分離・放出時姿勢誤差率・電気インヒビット適合性を早期に検討する必要があります。

リスク緩和策と機構削減によるシンプル化

緩和策としては、寸法の適合確認、展開エンベロープの厳格化、収納時・展開時両状態での干渉解析、振動・熱真空・衝撃試験、繰り返し展開試験、インヒビット監視、フェイルセーフタイマー、非爆発系または低衝撃分離の採用、展開順序の段階化が基本です。

小型衛星では機構そのものをゼロにすることも最強のリスク低減であり、機体貼付式太陽電池パネルの採用や無指向性アンテナの選択は、性能を犠牲にしても信頼性を上げる有力な手段です。

高真空環境でのアウトガス対策・位置決めにはメトロールのGNシリーズが有効

小型衛星は打上げ後、真空の宇宙空間で運用されます。構体・機構の材料選定では、真空環境でのアウトガスや冷間圧接（コールドウェルディング）を防ぐことが欠かせず、地上での熱真空（TVAC）試験でも真空対応部品の信頼性が厳しく問われます。この「真空環境でアウトガスを出さない部品選定」という課題は、半導体製造の真空チャンバーやスパッタリング装置でも同様に重要です。

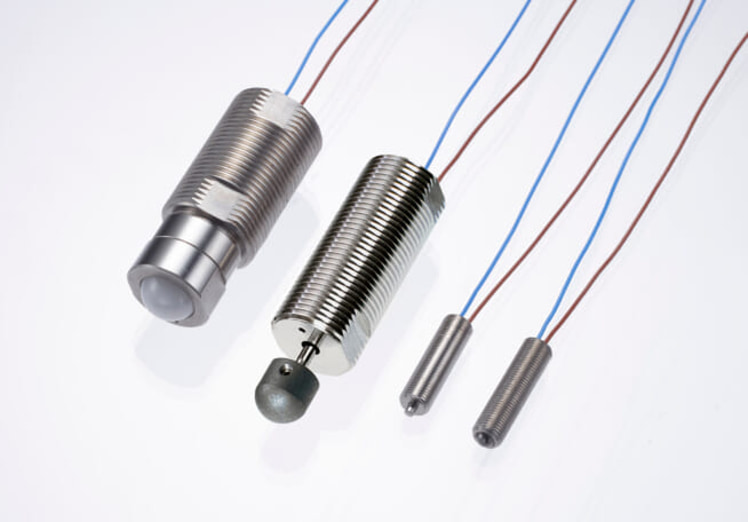

GNシリーズ（高真空度クラス対応形スイッチ）は、アウトガスの発生がない部品だけで製造された精密位置決めタッチスイッチです。10⁻⁵Paの高真空環境まで使用でき、専用のクリーンルームで製造することでコンタミ対策を徹底しています。上限温度120℃まで対応し、グリースや油を使用しない構造のため、真空蒸着装置やスパッタリング装置内でのウェハーやマスクの位置決め用途で、半導体製造装置メーカーに採用されています。アンプ不要・超小型で、真空対応のファイバセンサや変位センサに比べて低コストに導入できる点も特長です。
