寸法不良とは？発生原因から測定・解析・対策まで

寸法不良は、単なる長さの過不足ではありません。サイズ寸法、公差、幾何公差、組立後のクリアランスや干渉、さらには測定系そのものの不確かさまで含めて評価しなければ、その原因を取り違えてしまいます。

特に量産では、材料ロット差、加工熱、設備の幾何誤差・熱変位、環境温湿度、測定バイアスが重なってはじめて「規格外」が顕在化するため、寸法不良は「単に加工だけの問題」ではなく「設計・工程・測定・判定」の連鎖で捉えるべき品質問題です。

寸法不良とは？サイズ・形状・姿勢・位置を包含する仕様逸脱として捉える

寸法不良を最も狭く定義すると、実測値が図面・仕様書・工程規格の許容域を外れることです。しかし現在の幾何特性の考え方では、評価対象はサイズや寸法だけでなく、幾何公差、基準（データム）、表面性状と連動する形体特性まで広がっています。

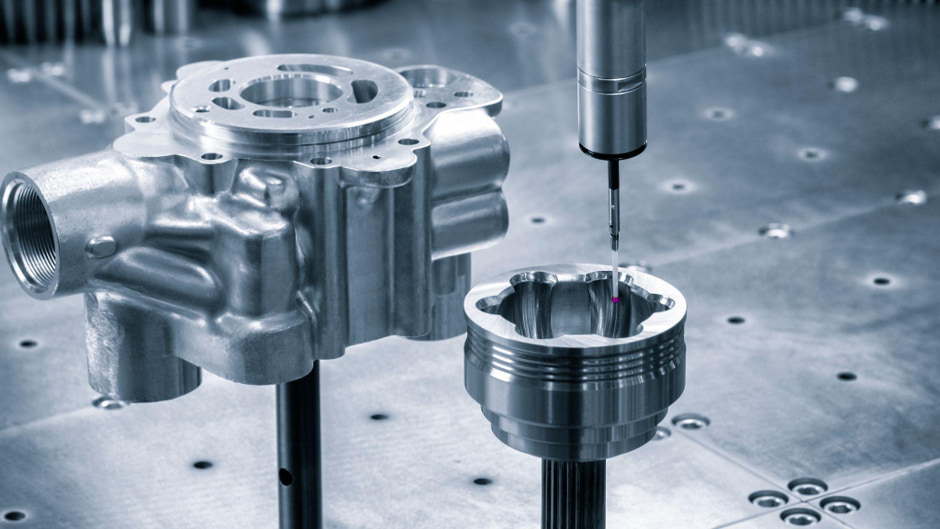

産業技術総合研究所の非接触測定ガイドラインは、3Dモデル上で「寸法、サイズ公差、幾何公差」をセットで確認することを手順として明示しており、米国機械学会のY14.5もGD&Tを図面言語の中核と位置づけています。したがって寸法不良は、狭義にはサイズ不良、広義にはサイズ・形状・姿勢・位置・振れに関わる仕様からの逸脱を含むものとして扱うのが実務的です。

主な分類のしかたはいくつかあります。

①サイズ寸法不良
　直径、厚み、長さ、穴径、ピッチなど、数値寸法自体が上限・下限を外れるもの。

②幾何公差系の寸法不良
　真円度、平面度、位置度、同軸度、直角度、振れの逸脱。

③普通公差の適用によって判断される不良
　図面に個別指示がない場合でも、JISの普通公差や幾何公差の枠内かどうかで合否が変化する。

JIS B 0405 と JIS B 0419 は、個別指示のない長さ・角度寸法や幾何公差の一般的な許容を規定し、JIS B 0420-1 と JIS B 0401 系は、サイズ形体・サイズ公差・はめあいの基礎を整理しています。JIS B 0021 は幾何公差表示方式の基礎を定めています。

さらに実務上は、真の加工不良と測定による見かけ不良を分ける必要があります。合否判定は、仕様境界に対して測定不確かさを無視してよいとは限らず、JIS B 0641-1:2020 と対応する ISO 14253-1 は、測定に基づく合否判定基準を扱っています。

また、トレーサビリティは不確かさ情報を伴う切れ目のない連鎖として定義されており、再現性の低い測定や未校正の測定器では、規格外判定そのものが不安定になります。

寸法不良の発生のメカニズム

材料特性のロット差と収縮・変態が寸法不良の起点に

材料の観点では、寸法不良はまず材料特性のばらつきから始まります。高張力鋼では材料強度のロット差がスプリングバックの変動を増幅し、量産時の寸法ばらつきに直結します。

樹脂成形では冷却後の体積収縮が寸法不良の主な原因であり、保圧、保圧時間、溶融温度、取り出し温度の差が収縮量を左右します。ゴム成形でも、XY方向の寸法不良は加硫温度による熱膨張率の差や成形圧力の変動、厚み方向の寸法不良などはバリや仕込み材の量、流動不足が要因です。

熱処理では急冷時の熱応力に加えて変形応力・変態塑性が寸法変化や曲がりを生み、さらに寸法比や自重条件によって変形量が変わります。

加工直後の寸法は荷重解放・冷却・時効後に変化

加工の観点では、寸法不良は「加工直後には合って見えるが、荷重解放後・冷却後・時効後に外れる」という形で現れやすくなります。

研削では加工熱で工作物が膨張した状態で寸法を決めてしまうと、冷却後に熱収縮して狙い目より小さくなります。

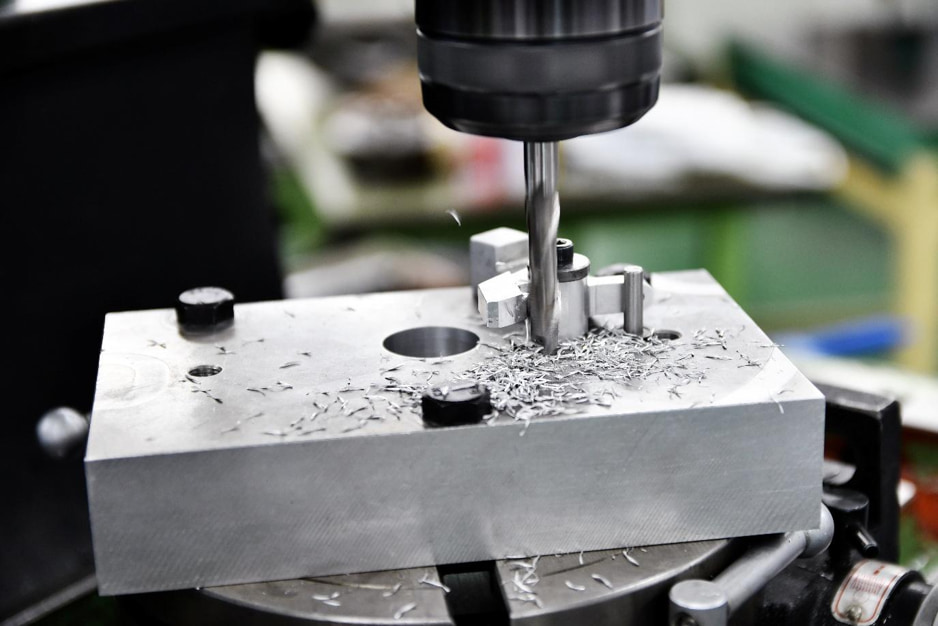

切削でも工具摩耗、工具と工作物の熱変位、切削力によるたわみが仕上がり寸法に直接影響します。

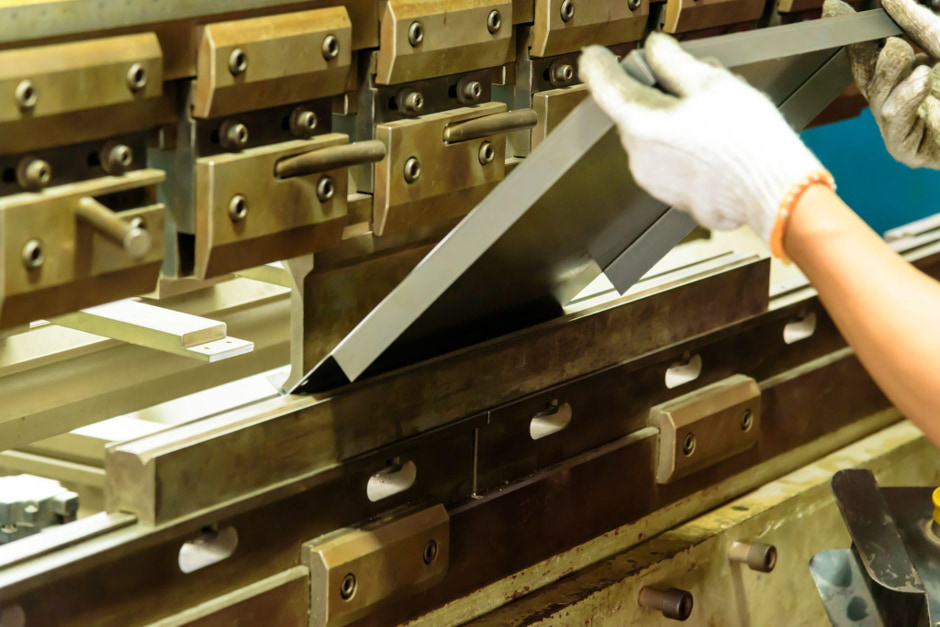

プレス成形ではスプリングバックが代表例で、板材の残留応力分布と材料強度変動が、反り、ねじれ、戻り量のばらつきを生みます。

溶接・接合では局所的な入熱に伴う熱膨張・収縮と残留応力により、製造時の寸法精度だけでなく、後工程での組付けやすさや構造そのものの強度にまで影響を受けます。

幾何誤差と熱誤差が工作機械の相対位置精度を崩す

設備の観点では、要求される精度が高いほど工作機械や測定機の幾何誤差と熱誤差が無視できません。加工寸法の精度は切削工具と工作物の相対位置精度に依存し、その相対位置を乱す主要因として機械要素の幾何誤差と熱影響が挙げられます。

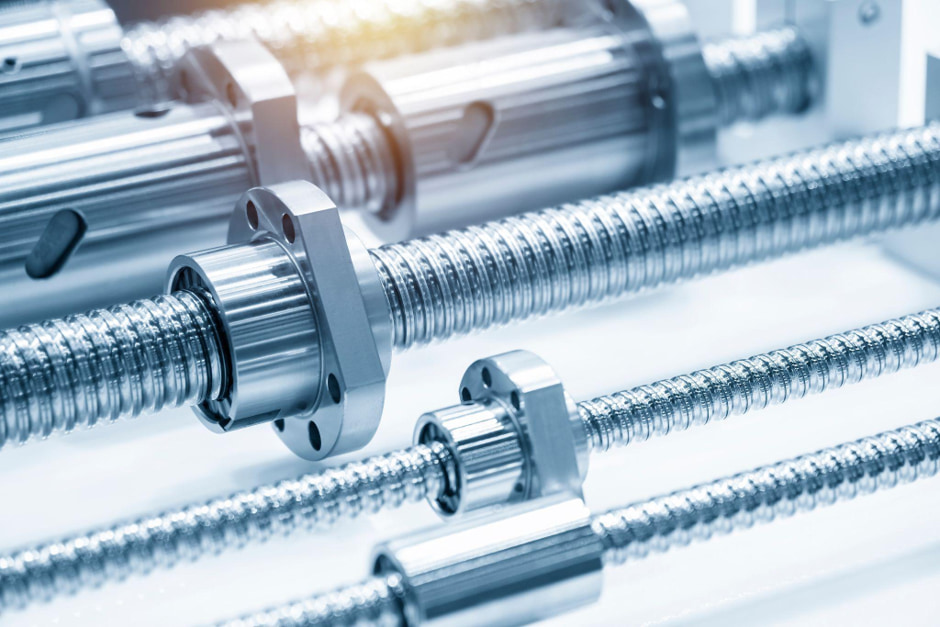

主軸の熱による伸び、送りねじの熱膨張、構造体の温度勾配による変形、そしてそれらに到達するまでの暖機状態が寸法安定性を左右します。

オンマシン検査を閉ループ補正に使う場合でも、機械本体の誤差を完全に排除できるわけではなく、機械座標系の誤差がそのまま寸法判定へ持ち込まれることがあります。

寸法不良の多くは設計が工程に不利な条件を課していることに起因

設計の観点では、寸法不良の大部分は工程が悪いのではなく「設計が工程に不利」ということが多いです。サイズに対して公差が狭すぎる、データムの取り方が工程拘束と合っていない、薄肉化による組付け変形が無視されている、穴とボスの位置決めのガタつきを一方向でしか見ていない、といった後工程に不利な設計が不良を誘発します。

組立公差解析では、現在は3Dのクリアランス解析で部品のばらつきやクリアランスを扱えますが、薄肉部品の締結変形までは単純なクリアランス解析だけでは十分に表現できず、有限要素法を組み合わせた公差解析が必要になります。

温度・湿度・振動が加工と測定の両方に影響

環境の観点では、温度・湿度・気圧・振動・電源変動が加工と測定の両方に影響します。NITE（製品評価技術基盤機構）のJCSS（計量法トレーサビリティ制度）適用指針では、一次元寸法測定器・標準尺の校正室環境の望ましい例として、温度20 ℃±1 ℃より良好、湿度50 %±20 %、急激な気圧変動なし、振動影響なし、十分な電源品質を示しています。

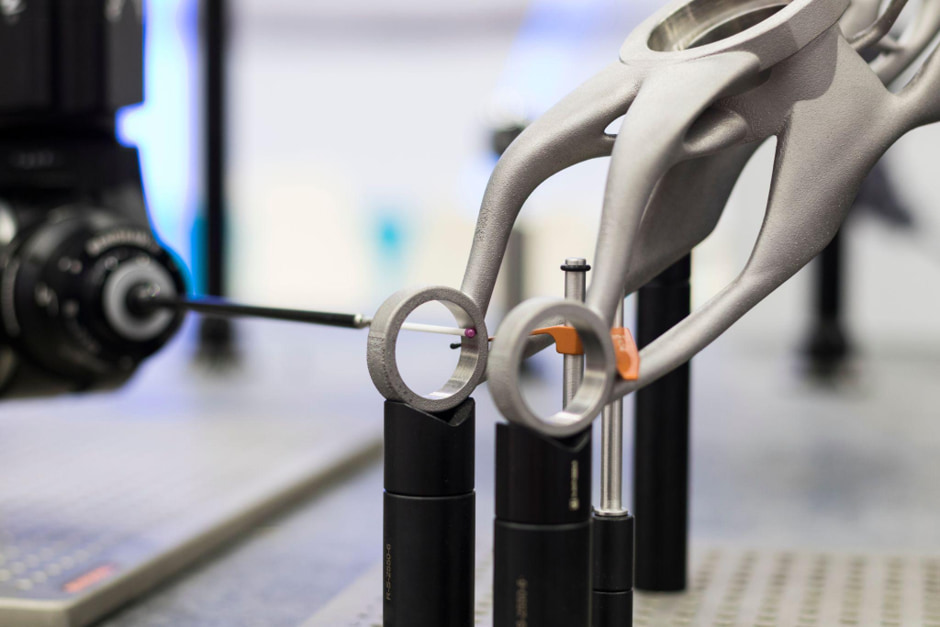

これは校正室条件の例ですが、現場測定でも温度差が大きいほど、被測定物、治具、測定子、機械構造体の熱膨張差が寸法に反映されるため、狭公差では事実上の工程条件になります。

測定値そのものが寸法不良を作ることも

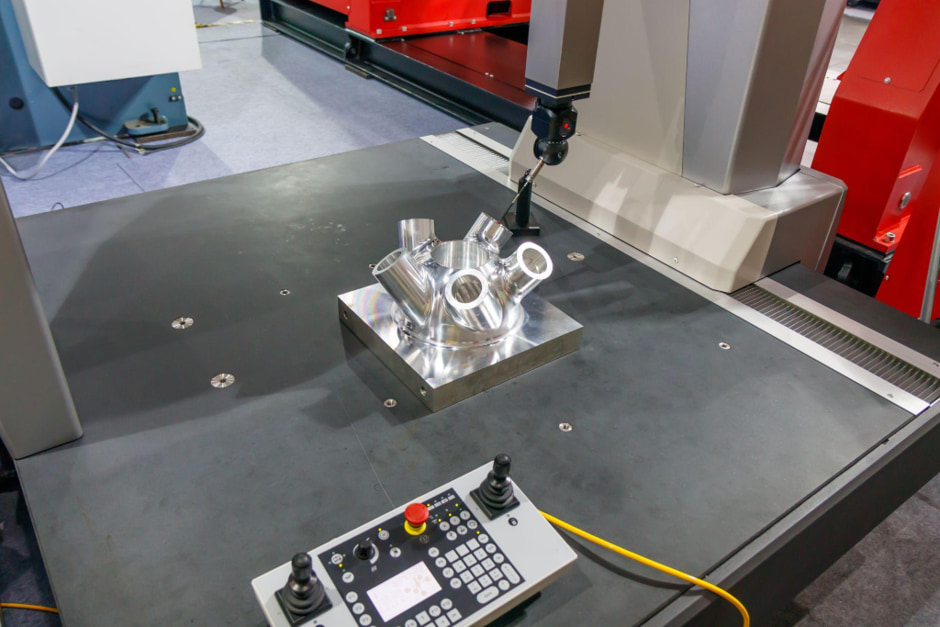

測定の観点では、寸法不良は測った値が不良を作ることさえあります。三次元測定機は二点間距離だけでなく、直径、真円度、中心座標などを測定点群の最小二乗法を当てはめて算出できますが、その不確かさ要因にはプロービング、幾何学誤差、データ処理、測定手順、環境変動、ワーク保持、ワーク自体の形状誤差が含まれます。

また、繰り返し測定だけでは未知のかたよりに気づけず、ゲージの線形性やバイアスは校正や標準との比較で確認する必要があります。同一量でも評価法が一意に固定されるとは限らず、測定対象に対する理解の深さが結果の質を左右します。

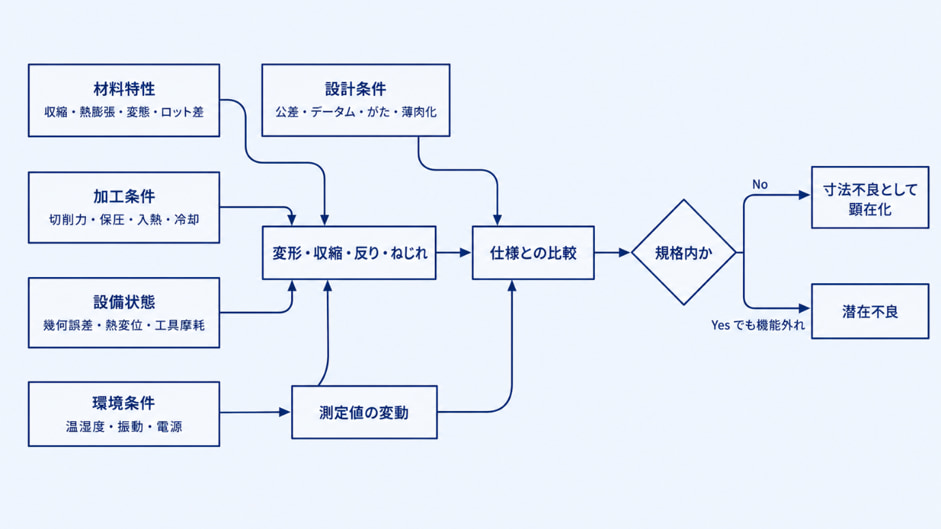

次の因果関係図は、寸法不良が単一原因ではなく、材料・工程・設備・設計・環境・測定の結合問題であることを示しています。

最小二乗法とは

最小二乗法とは、測定や実験から得たデータや数値のばらつきを最小化し、回帰直線（散布図上のデータ分布の傾向を最もよく表す近似直線）を求める手法で、三次元測定機では多数の測定ポイント（XYZ座標）から、誤差の二乗和が最小になる形状を算出することができます。

実際に得られる数値にはプラスの値とマイナスの値があり、単純に足し合わせてしまうと相殺されてゼロになってしまうため、二乗にして値をプラスに統一し、誤差の大きさを正確に評価できるようにするのが「二乗にする」理由です。

実際の測定点から計算上の幾何要素までの誤差を二乗し、数値がプラスになるようにしてから値を合計し、その値が最小になるように要素の位置やサイズを決めます。

個々の測定ポイントのばらつきがあっても、平均的な評価を安定して取得できるというメリットがありますが、測定面に打痕などの凹凸があったり、測定時のノイズから発生した「極端に逸脱した数値」があったりすると、計算により得られた円や線が歪むというデメリットがあります。

工程別の原因と頻度の目安

下表では、寸法不良の典型的な発生局面と対策を整理しています。

工程	典型的な寸法不良	主要因	重点対策
切削・旋削	仕上寸法のずれ、テーパ、真円度悪化	工具摩耗、工具・工作物の熱変位、機械の幾何誤差・熱誤差	工具摩耗監視、暖機・熱補償、インプロセス計測、閉ループ補正
研削	冷却後の寸法不足、研削後の縮み	研削熱による加工中膨張と冷却後収縮	正味寸法生成量で制御し、冷却後寸法基準で補正する
プレス成形	戻り、反り、ねじれ、組付け時の位置ずれ	スプリングバック、材料強度変動、残留応力、金型条件	応力原因部位の解析、金型・成形順序の見直し
射出成形	外径・肉厚・ピッチの縮み、反り、嵌合不良	体積収縮、保圧不足、保圧時間不足、溶融温度差、冷却条件	保圧・保圧時間・温度・型締力を多目的最適化し、ショートショット制約も同時に管理する
ゴム成形	XY方向の寸法不良、厚み方向の寸法不良	加硫温度による熱膨張率差、圧力変動、流動不足、仕込み量・バリ	加硫条件最適化、ランナー・ゲート見直し、圧力と仕込み量管理
熱処理	曲がり、反り、寸法変化、偏肉による変形	急冷熱応力、組織変態、変態応力、冷却速度、寸法比、自重	焼入れ条件標準化、治具支持、自重方向の管理、事前シミュレーション
溶接・接合	組立後の変形、残留応力起因の位置ずれ	局所入熱、熱膨張・収縮、非定常温度場、材料特性変化	施工順序最適化、入熱管理、溶接変形シミュレーション、条件設定精度向上
組立	すきま過大、干渉、軸心ずれ、ボルト締結後の変位	寸法ばらつきの累積、穴・ボスのクリアランス、薄肉部品の締結変形	3D公差解析＋連成連成、クリアランスの評価、機能寸法での設計寛容化
金属積層造形	反り、サポート破断、全体変形による寸法外れ	急速な局所加熱・冷却の繰り返しによる熱ひずみ蓄積	造形レシピ最適化、サポート設計、事前熱変形解析、機械性能試験

表を見ると、寸法不良はその工程固有のものだという見え方をしますが、メカニズムの本質はかなり共通しています。すなわち、熱履歴、拘束解放、工具・設備の状態変化、材料ロット差、測定手順差です。

したがって、個別工程ごとの対策以前に、「いつ測るか」「何を基準に良否を見るか」「測定値がトレーサブルか」を揃えないと、工程改善の効果を誤って評価する恐れがあります。

検査・測定

測定手法は目的と対象に応じて接触・非接触・インプロセスを使い分ける

寸法不良の検査は、単純な抜き取り測定だけでは不十分です。実務では、現場巡回向けの一元寸法測定、幾何公差評価向けのCMM、面形状や柔らかいワーク向けの非接触測定、そして工程監視向けのインプロセス計測を使い分けます。

三次元形状測定では、CMMはプロービングシステム、XYZガイド、スケール、計算機から構成され、点群から直径・真円度・中心座標を最小二乗法で算出できます。また、測定前に寸法、サイズ公差、幾何公差、CADリンクの妥当性を確認することも重要です。

手法	主対象	適用場面	強み	注意点
ノギス・マイクロメータ・ダイヤルゲージ・標準尺系	長さ、外径、板厚、段差	現場巡回、段取り確認、受入検査	速い、安価、教育しやすい	温度差、当て方、測定力、標準器による校正管理が必要
接触式CMM	位置、直径、真円度、幾何公差	最終検査、試作、工程監査	複雑形状と幾何公差を一体で評価できる	プロービング、測定点配置、固定方法、環境、データ処理が不確かさ要因になる

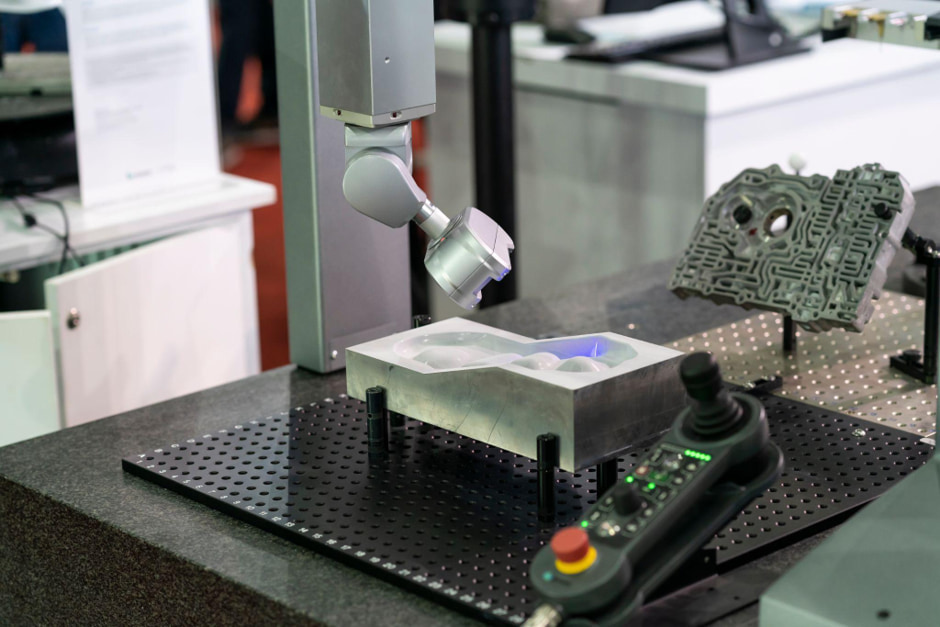

光学式・非接触三次元測定	柔らかい部品、微細形状、面全体	反り・面形状確認、非接触検査	面情報を広く取得でき、接触変形を避けやすい	反射率、表面状態、特徴定義、CADとのリンク確認が必須。光学式CMMにも受入・定期検査規格がある
オンマシン・インプロセス計測	加工直後寸法、工程内ドリフト	旋削、研削、閉ループ補正	不良流出前に補正できる	機械本体誤差を抱え込みやすく、真の製品座標と一致しない場合がある
統計監視	寸法系列データ	量産監視、異常検知、能力評価	ドリフト、ばらつき増大、工程逸脱を早期に見つけやすい	安定工程前提を守らないと能力指数の解釈を誤る

校正とトレーサビリティは器具選定と同様に重要な管理要素

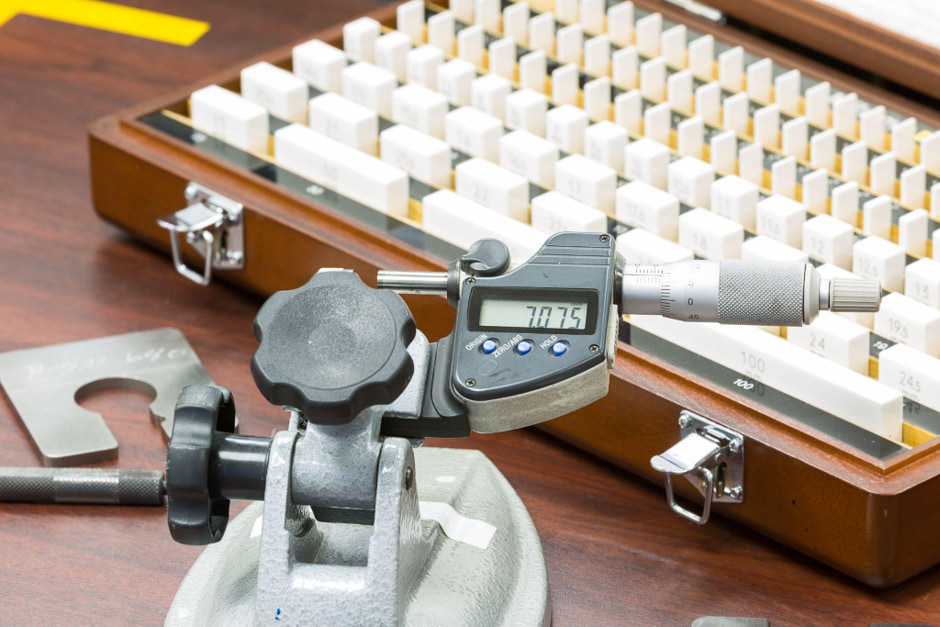

校正とトレーサビリティは、器具選定と同じくらい重要です。NITEのJCSS適用指針では、座標測定機を含む参照標準の校正周期例として、校正用ブロックゲージ2年、座標測定機1年、座標測定機用ゲージ2年などが示されています。

ただし、これは認定校正システムの例であり、全工場にそのまま当てはめるべき固定値ではなく、標準の安定性確認と定期検証を前提に運用する考え方です。現場に落とし込むときは、機器ごとの固定周期ではなく、リスク、使用頻度、衝撃を与えた履歴、ドリフト実績に基づく点検周期設計に置き換える必要があります。

繰り返し測定だけではかたよりに気づけない

不確かさ管理では、「繰り返し測定を何回やれば十分か」が議論されることがあります。産総研の解説では、標本標準偏差そのものにも推定誤差があり、繰り返し10回でもその相対標準偏差は23.9％、30回でも13.2％残ります。

つまり、狭公差の寸法評価で3回や5回の繰り返しだけを根拠に測定ばらつきを論じるのは危険です。また、「繰り返し測定だけではかたよりに気づくことはできない」と明記しており、NISTもゲージ線形性の確認で、傾きが1から外れれば非線形、切片が0から外れればバイアスと整理しています。寸法不良の判定では、ばらつきとバイアスを分けて管理しなければなりません。

解析手法

統計的手法はSPCによる安定性確認を前提に工程能力を評価

統計的手法では、まずSPC（統計的工程管理）、次に工程能力です。NISTの整理では、工程能力は「統計的に管理状態にある工程の出力を、規格限界と比較するもの」であり、代表的な指標は Cp=(USL-LSL)/(6σ)、Cpk=min{(μ-LSL)/(3σ),(USL-μ)/(3σ)} です。

したがって、X-bar-R（平均値と範囲で工程を監視する管理図） やX-bar-S（平均値と標準偏差で工程を監視する管理図） 管理図で安定性を確認する前にCpk（工程能力指数） だけを見ても、寸法不良のリスクを正しく表せません。

FMEAと根本原因分析は発生源特定と設計段階での対策決定に使います

故障モード・影響解析（FMEA）では、AIAG（米国自動車工業会）とVDA（ドイツ自動車工業会）のハンドブックが、設計FMEA・工程FMEA・監視とシステム応答まで含めた共通参照になっています。

寸法不良に対してFMEAを使う利点は、単に不良原因を列挙することではなく、どの寸法が品質上特に重要な特性（CTQ / Critical to Quality）か、どの工程のどの変動が機能に効くか、検出で止めるべきか発生源を潰すべきかを前工程で決められることです。

根本原因分析では、古典的には5M・特性要因図・5Whyが有効ですが、近年は製造データから因果探索を行う取り組みも進んでいます。実務では、まず5Mで観点漏れを防ぎ、その後に工程データで寄与要因を絞り込むのが現実的です。

幾何公差解析は寸法不良を機能寸法への影響として見る

幾何公差解析と組立解析では、単品寸法だけを見ていても不十分です。組立時には穴・ボスのクリアランスや締結変形が品質低下の原因となるため、3Dクリアランス解析だけでなく、薄肉部品では有限要素法を連成した公差解析が必要になります。

さらに、クリアランスを座標依存の長方形でなく、外接円半径などの形で網羅的に評価しないと、X軸方向でもY軸方向でもない最大干渉を見逃す可能性があります。幾何公差解析は、寸法不良を加工のばらつきから機能寸法への影響へ翻訳するための中核手法です。

寸法不良への基本的な対策と注意点

対策の出発点は、設計寛容の設計、すなわち機能が要求する寸法だけを厳しくし、それ以外を必要以上に厳しくしないことです。JISの普通公差体系やサイズ公差表示方式が重要なのは、工程に不要な厳しい公差をばらまかないためです。

とくに組立が関与する製品では、個別部品の寸法精度だけでなく、データム戦略、穴・ボス位置決めのクリアランス、締結変形を含めた機能寸法で公差を配分すべきです。設計段階でこれを整理しておくと、後工程で全ての部品を高精度化する無駄を避けられます。

工程管理における対策

工程管理では、工程ごとに有効なポイントが異なります。切削・研削では暖機、熱補償、工具摩耗監視、定寸タイミングの見直しが有効です。射出成形では保圧、保圧時間、溶融温度、型温、取り出し温度差の最適化がメインの対策となります。

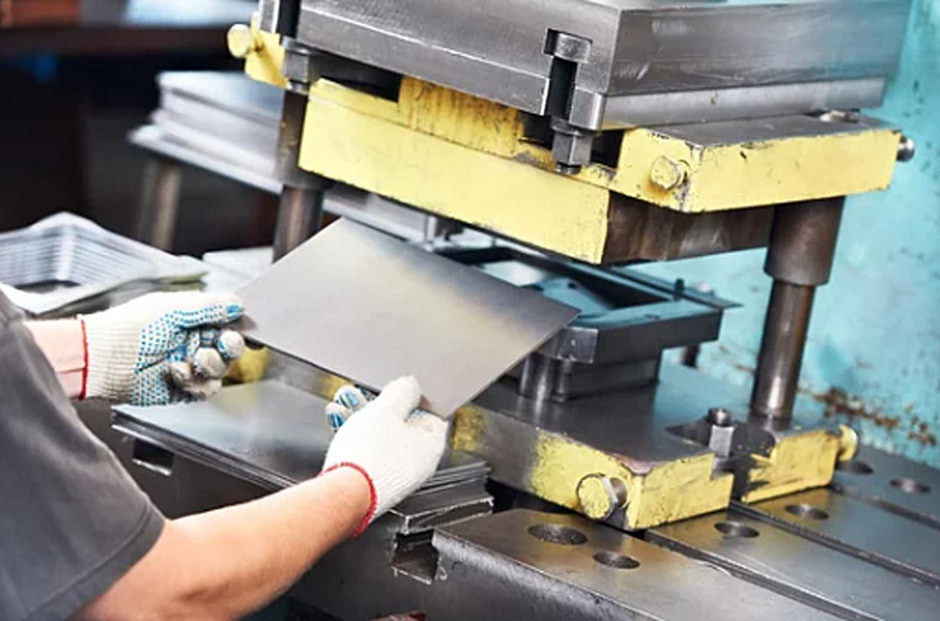

プレス加工で効果があるのは、ブランクホルダー力や応力発生部位の見える化、金型形状や成形順序の調整です。熱処理では治具支持、自重方向、炉内配置と冷却条件の標準化、溶接では施工順序・入熱・拘束条件・条件設定精度の見直しが中心になります。

重要なのは、対策を加工条件だけに限定せず、拘束条件と測定条件などを一緒に考え対策をすることです。

設備保守、治具・工具管理における対策

設備保守、治具・工具管理も同様です。幾何誤差と熱誤差は相対位置精度を崩し、結果として寸法不良につながります。そのため、主軸・送り軸・スケール・ベアリング・冷却系の状態監視、基準器での定期確認、工具摩耗のしきい値管理、治具剛性とクランプ再現性の管理が必要です。

ゴム成形や射出成形でも、ランナー・ゲート・金型面状態・離型剤状態は寸法安定性に直結します。見かけ上は設備保全でも、寸法不良対策としては工程能力を保つための品質活動です。

温湿度管理と教育訓練における対策

温湿度管理と教育訓練は、最後の補助策ではなく前提となる条件です。狭公差工程では現場測定に近い場所での温度差管理が必要です。また、同じCMMでも測定物の保持・配置・周囲温度への理解が浅い測定者と深い測定者では測定結果が変わります。

不確かさ評価は定型作業でも純粋な数式処理でもなく、測定対象と測定方法への理解に依存します。標準作業書、測定手順書、教育、技能認定、再教育まで含め、初めて測定値が安定します。

実務上の注意点

まず補正が強すぎると逆方向の不良を作ることが挙げられます。例えば、プレスねじれ抑制では、相対高さhを10 mmや20 mmに大きくすると逆ねじれやダイ接触痕が現れることがあります。次に、測定系が不安定なまま工程改善を進めると、改善量そのものを誤認します。

さらに、有限要素法やシミュレーションを使う場合、材料特性や拘束条件の現物一致が悪いと、解析精度の高い間違った答えを得ます。

NITE（製品評価技術基盤機構）の校正周期例をそのまま一般現場のルールに流用すると過剰管理や過少管理が起こりうるため、自社工程のリスクと実績で点検体系を組み直す必要があります。

ここには、工程フロー図（受け入れ→段取り→加工→熱処理/成形→仕上げ→測定→合否判定→フィードバック）と、幾何公差の模式図（サイズ公差と位置度・真円度の違いを示す図）を挿入すると、現場教育資料としての使いやすさが高まります。

特に加工直後の寸法と使用・組立機能を満たす寸法が同じではないことを図で示すと、部門間の認識差を減らせるでしょう。

メトロールのタッチプローブとツールセッタで寸法不良対策を実現

寸法不良対策において重要なのは、「加工精度」だけでなく「測定と補正を含めた一体管理」です。特にCNC加工では、工具長のばらつきやワーク位置のズレをいかに安定して検出・補正するかが、寸法不良の発生を左右します。

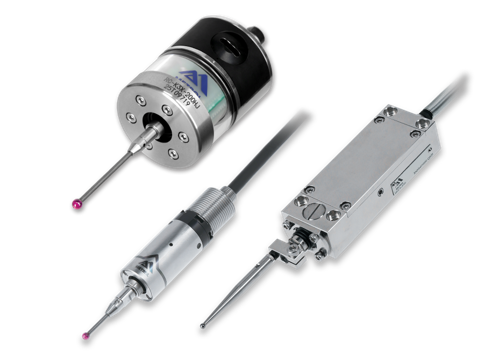

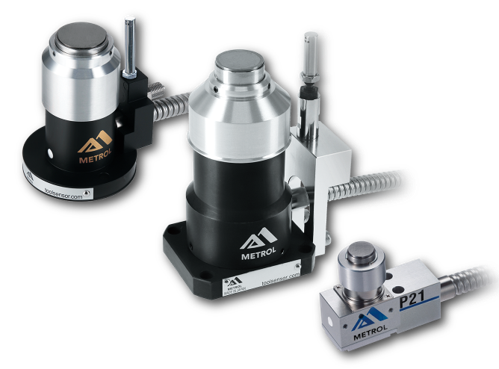

そのため、加工現場ではインプロセスでの高精度な計測が不可欠です。メトロールのCNC工作機械向けツールセッタは、工具長の自動測定・補正を実現し、工具摩耗や段取り差による寸法ばらつきを抑制します。また、タッチプローブはワーク位置や基準面を高精度に検出し、加工前後のズレを最小化することで、安定した寸法精度を確保します。

これらのツールを活用することで、「測ってから補正する」ではなく「加工中にズレを作らない」工程づくりが可能になります。寸法不良を本質的に減らすためには、設備・測定・制御を連動させたスマートな品質管理が鍵になるといえるでしょう。

ツールセッタの製品詳細：https://www.metrol.co.jp/tool-setter/
タッチプローブの製品詳細：https://www.metrol.co.jp/touch-probe/

メトロールの位置決めセンサの製品ラインナップ

高精度位置決めタッチスイッチ（位置決めセンサ）

ツールセッタ（工具長測定センサ）

タッチプローブ（機上測定プローブ）

エアマイクロセンサ（空圧式センサ）
