自動旋盤の無人化とは？人手不足時代に求められる自動化の全体像

自動旋盤の無人化は、安定した切削条件、切りくず処理、機上計測、異常検知、安全回路、保全体制、夜間停止時の復旧手順までを一体で設計して、はじめて人が張り付かなくても回り続けるシステムになります。

本記事では、その全体像を定義、適用範囲、システム構成、安全、導入手順、採算、技術課題、運用ノウハウ、事例、将来展望まで通して整理します。

自動旋盤の無人化とは？オペレータが常駐しなくても加工を継続できる仕組み

自動旋盤の無人化とは、NCプログラムで自動切削するだけではなく、材料供給、ワーク着脱、必要な計測、工具や加工状態の監視、アラーム時の停止判定、ログの収集までを含め「一定時間はオペレータが常駐しなくても加工を継続できる」仕組みを指します。

したがって、自動サイクルで加工することと、無人で安定稼働することは別物です。無人化を構築するには、バーフィーダ、アンローダ、計測プローブ、工具監視、チップ処理、IoT連携、保守体制が必要になります。

また、無人化は段階的に進めていくべきです。まずは昼間だけの有人監視運転から始め、次に夜間だけの無人運転、週末を含む長時間無人運転…というように、後者ほど要求される安定性が高くなるため、最初から最終目標に手を付けるような進め方はおすすめしません。

無人化の目的

導入目的は大きく分けて次の4つが挙げられます。

1. 主軸駆動時間を増やして設備当たりの生産量を上げること
2. 人手不足や熟練者不足に対し、夜間・休日の稼働を少人数で維持すること
3. 人手計測や手書き補正への依存を減らし、品質のばらつきとヒューマンエラーを抑えること
4. 計測・監視・履歴のデータ化によって、改善と予防保全を回しやすくすること

国内では人手不足が深刻な問題となっており、製造業でも指導人材不足やDX人材不足が継続課題として指摘されています。自動化ベンダー側も、夜間シフトやスキル不足への対応を導入効果として打ち出しています。

無人化に向くかどうかは、旋盤で削れるかどうかではなく、工程が自己回復しやすく、変動を監視で閉じ込められるかで決まります。部品形状では、主軸台移動型は小径長物、主軸台固定型は中径短尺に向きます。さらに、クロス穴、端面穴、スリ割り、ホブ加工のように多工具・多工程が必要な部品では、B軸やATCを持つ機種が有利です。

材質では、鋼、ステンレス、銅、プラスチックに加え、チタンやインコネルのような難削材でも、切りくず分断技術と工具摩耗の監視が整えば無人化の対象になります。精度の面では、目標公差の絶対値そのものより、熱変位と工具摩耗を予測・補正できるかが無人化への課題となります。数値目標の具体値は案件ごとで大きく異なります。

観点	無人化に向く条件	無人化を難しくする条件	実務上の打ち手
部品形状	小径長物、丸物、軸物、反復形状、工程集約しやすい複合部品	薄肉で把持変形が大きい形状、頻繁なジョー交換が必要な混流、切粉が絡みやすい深溝・長尺内径	主軸台移動形／固定形の適材適所、B軸・ATC、クイックジョー、段取り外段取り化
材質	鋼、ステンレス、銅系、樹脂、チタン・インコネルなどでも切粉制御が効く条件	連続切りくずが出やすく、ロット差で負荷変動が大きい材質	低周波振動切削、主軸速度変調、切削油・チップ搬送・圧縮設備の強化
精度	熱変位を予測・補正でき、工具摩耗を検知でき、機上計測で閉ループ化できる案件	初品合わせを人手に依存、暖機後の補正が前提、工程能力が狭くドリフト余裕が小さい案件	熱変位補正、機上計測、工具折損監視、工程能力の事前確認

表は、主軸台移動型と固定型の適用差、切りくず分断技術の有効範囲、機上計測と熱変位補正の考え方を基に整理したものです。

無人化に最も向くのは部品が単純だからではなく、部品群を家族化でき、切りくず・熱・摩耗の三つを監視可能な状態にできる案件です。逆に、毎回人が感覚で寸法を追い込む工程は、ロボットを導入しても無人化は困難を極めます。

システム構成

バーフィーダからロボットまで、搬送方式の選択が鍵に

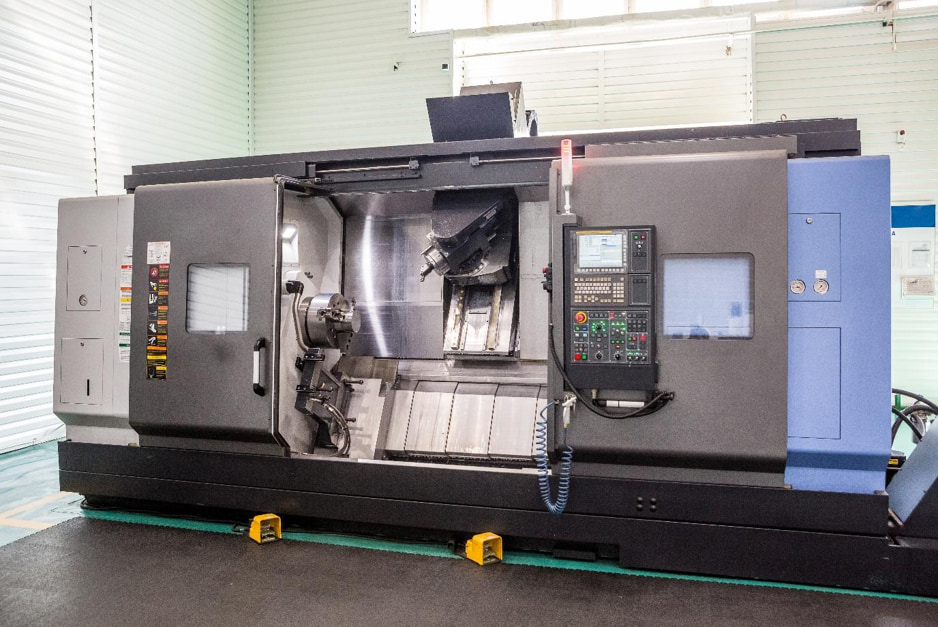

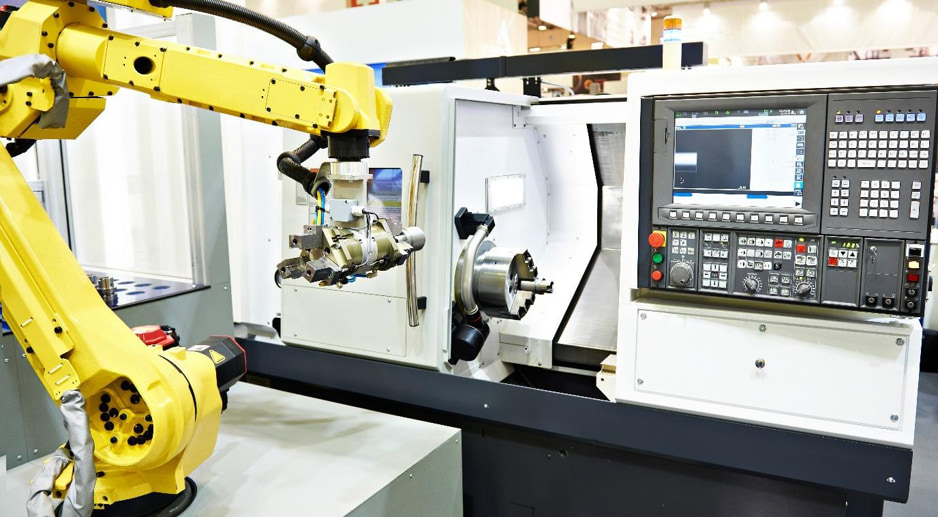

無人旋盤セルの中心は工作機械ですが、実際には旋盤本体よりも、「前後の工程をどうつなぐか」で完成度が決まります。機械側の選択肢には、主軸台移動型、主軸台固定型、対向主軸付き、Y軸付き、複合加工機、ツインタレットなどがあります。

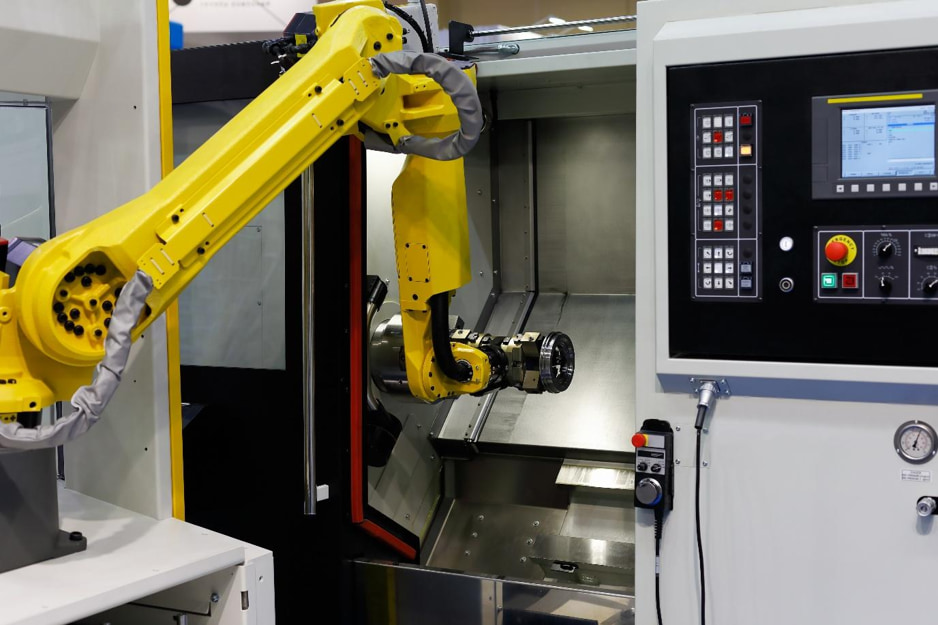

前後の工程の自動化には、バーフィーダ、パーツキャッチャ、ローダ・アンローダ、外付けロボット、ビルトインロボット、モバイルロボットが使われます。DMG MORIは既設機向けを含むワーク搬送・パレット搬送の標準モジュールを用意し、夜間シフトまで含めた自動化を提案しています。

外付けロボットではワーク変更の柔軟性が高く、ビルトイン型では占有面積の省スペース化と教示(ティーチング)の簡便さに優位性があります。

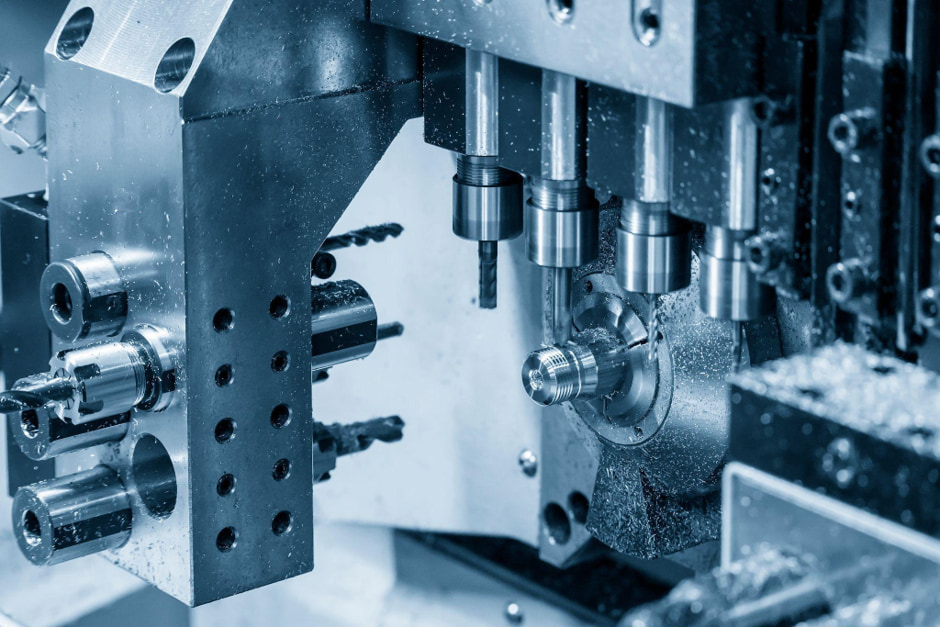

工具の自動交換機能とチャック・ワーク供給が無人化を支える

工具面では、ATCを持つ自動旋盤や複合加工機が、多工具・多工程部品の無人化に効果があります。ワーク供給では、長尺棒材を次材まで自動供給するバーフィーダが基本で、ヤマザキマザックの旋盤にはバーフィーダとアンローディングハンドを組み合わせた構成が示されています。チャック側では、クイックジョーチェンジや自動ジョー交換の周辺機器も実用化されており、段取り時間の短縮と多品種対応力の底上げに貢献しています。

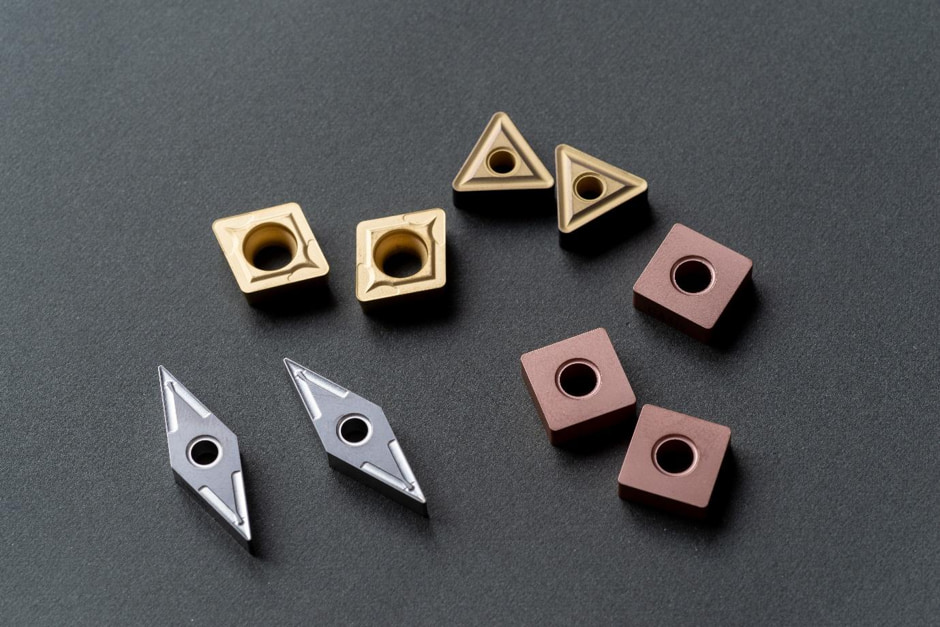

工具の材質の選択は、安定した加工を支える

使用する工具の費用を節約しようとして「安価なハイス製の工具」を多用することは、加工の無人化の妨げになることがあります。

ハイス製の工具は靭性があり、割れや欠けが生じにくいため「工具の欠損」によるワークの不具合や機械の損傷を減らせますが、超硬工具と比較して摩耗しやすいため無人化のための工具の選択には向いていません。

特にインコネルやニッケル合金などの難削材では工具の摩耗が激しいため、高頻度の工具メンテナンスや加工の低速化、寸法のばらつきなどが発生しやすくなります。S45CやSK材などの機械構造用鋼や炭素鋼でも加工中に工具の摩耗で焼き付きが発生し、工具や機械が異常な負荷により損傷してしまうリスクが高いです。

しかも、超硬工具よりも「加工時の逃げ」が発生しやすく、仕上げ加工時の加工代が変化してしまう可能性があるため、無人化で安定した寸法を維持するのが難しくなり、個体により寸法がばらつくなどの問題の原因となります。

初期のコストは高くなりますが、ドリルやエンドミルなどの工具を超硬工具に変更することで加工の高速化や工具メンテナンスの頻度の削減につながります。しかも、加工寸法も比較的安定するため、結果としてコストも下がります。

自動化レベルと安全・法規・労務

自動化レベルは「有人監視」「夜間無人」「長時間無人」の三段階

実務では、自動化レベルは「有人監視」「夜間無人」「長時間無人」の三つに分けると整理しやすくなります。

1. 有人監視：オペレータが同一エリアにいて段取りやアラーム復帰を随時行う
2. 夜間無人：夕方に段取りと立ち上げを終え、夜間は一定時間無人で回し、朝に点検・交換・補正を行う
3. 長時間無人：夜間に加え休日や週末まで視野に入れ、ワーク在庫、工具寿命、切粉容量、切削油管理、計測判定、遠隔通知まで可能な設備を揃える

事例でも、昼間有人・夜間自動、週末のライトアウト、将来の長時間無人検証といった段階的な運用が主流となっています。

「完全無人」という言葉が使われがちですが、現実には人がまったく介在しないよりも、人が常時張り付かない、かつ異常時に安全に止まる状態を指すことがセオリーです。特に少量多品種加工では、夜間無人までを確実に回し、週末無人は部品群を限定して拡張する設計の方がリスクは小さくなります。

安全規格の準拠はロボット導入時も含めて必須の設計要件

安全面では、まず旋盤そのものの安全規格として、ISO 23125 が、NC旋盤、ターニングセンタ、単軸・多軸自動旋盤を対象に、ワーク保持、工具、搬送装置、切粉処理を含む危険源の低減を要求しています。

ロボットを組み合わせる場合は、ISO 10218-1 がロボット本体、ISO 10218-2 がロボットセルに適用され、ISO/TS 15066 が協働用途を補完します。協働ロボットを使うからといって安全柵やリスクアセスメントが不要になるわけではなく、使用条件に基づき、現場に合わせた対応が必要です。

国内運用では、厚生労働省の「機械の包括的な安全基準に関する指針」が、設計段階でのリスクアセスメント、本質安全方策、残留リスク情報の提供を求めています。ロボット系についても、同省の機能安全実践マニュアルは、ISO 10218 に基づく設計・設置と、労働安全衛生法第28条の2に基づく使用者側のリスクアセスメント措置を前提にしています。したがって、無人旋盤で最低限必要なのは、非常停止、インターロック、扉監視、安全停止、再起動管理、保守時の安全手順、通信断時のフェールセーフ、残留リスクの可視化です。

夜間無人化は「常駐しない設計」への転換であり、労務管理が不要になるわけではない

労務面では、自動化しても労働法の在り方は変わりません。使用者は原則として1日8時間、週40時間を超えて労働させてはならず、休憩・休日の付与が必要です。時間外・休日労働には36協定が必要で、深夜帯に労働者を従事させる場合には深夜割増賃金が必要です。

つまり、夜間無人化は労務管理が不要になるということではありません。深夜帯に人を現場へ常駐させる必要がない設計へ変えることです。当番を置く場合でも、労働時間管理と安全配慮義務の義務はなくなりません。

保守体制は予防保全と遠隔支援を前提に設計

保守体制では、予防保全と遠隔支援を前提にした設計にすると効果があります。AIサーボモニタやAI機械診断のような予兆監視は、突発停止の回避と部品交換の計画化に役立つ機能です。

無人化では、設備仕様よりも夜中に止まったとき誰が、何分以内に、どこまで判断できるかの運用設計が収益を左右します。保守契約、予備品、主軸・送り軸の状態監視、遠隔接続ルール、セキュリティ方針は、導入時に並行して設計すべき項目です。

導入プロセス

機種選定より先に「何を・いつ・どう回すか」を決める必要がある

導入プロセスは、現状診断、基本設計、試運転、教育、立ち上げ、改善の順で進めるのが定石です。自動化導入を段階化して計画することの重要性は常に強調されており、工作機械メーカー側も計画からレトロフィット、訓練、保守までの一貫支援を打ち出しています。

つまり、ロボットやバーフィーダの機種選定よりも、「どの部品群を、どの時間帯に、どの品質保証方式で回すか」を決める必要があります。

導入前に設備全体を一つのセルとして設計する必要がある

基本設計では、加工機、ロボット、給材、治具、チャック、機上計測、外観検査、IoT連携を一つのセルとして設計します。少量多品種なら新規ワーク登録や教示時間が短い方式が有利で、例えば簡易教示や短時間段取り替えを強く打ち出す構成は、そのまま導入リスク低減策でもあります。

本稼働前に停止要因を徹底的に洗い出す

試運転では、デジタルツインでプログラムと干渉を事前検証し、実機では夜間相当・週末相当の連続運転テストを行い、停止理由を全て記録して潰し込みます。ここでNGワーク隔離、工具寿命到達時の動作、通信断時停止、朝一の再開手順まで定義できて初めて、実戦投入が可能になります。

無人運転を支える標準化と人材育成が必要

教育では、ロボット教示だけでなく、異常分類、復旧手順、工具・ジョー交換、計測結果の見方、品質逸脱時のエスカレーションまでを含めて標準化する必要があります。無人化では熟練者の勘が消えるのではなく、勘を状態量と手順書に置き換え「見える化」することが重要です。

教育対象はオペレータだけでなく、生産技術、品質保証、保全部門まで広がります。現場の役割分担が不完全なまま導入すると、「止まったら誰も判断できない」状態になりやすい点に注意が必要です。役割設計の詳細条件は企業体制ごとに異なります。

コストとROIの考え方

ROI（投資利益率）の観点で最も重要なのは、無人化設備を「人件費削減装置」と考えないことです。実際の効果は、追加主軸時間、夜間・休日の生産能力増、段取り短縮、スクラップ低減、試削減少、保全の計画化を合算して評価する方が実態に近いです。ロボットセルのROI計算例でも、機械時間単価、オペレータ時間単価、現状の主軸稼働時間が主要変数です。国内の導入解説でも、予算策定時にROI試算と補助金活用を並行させることが推奨されています。

初期費用には、工作機械本体、ロボット・バーフィーダ・ストッカ、チャック・ジョー・治具、機上計測、センサー、フェンス・安全回路、IoT基盤、ソフトウェア、据付、立上げ、教育が含まれます。

運用費には、保守契約、ソフト利用料、消耗品、校正、予備工具、通信費、遠隔支援費などが含まれます。

逆に効果側には、追加限界利益、再配置できた人員時間、歩留まり改善、手測定削減、暖機・試削短縮、故障回避が入ります。

各社ごとの公開価格は案件によって異なることが多いため、現実の投資判断は個別見積と自社実測データで行うべきです。

回収年数 = 初期投資 ÷ 年間純改善額

年間純改善額 = 追加限界利益 + 労務再配置効果 + 品質損失削減 + 段取り短縮効果 − 追加運用費

減価償却、税効果、金利、補助金、既設設備の残存簿価まで含めるかは会社方針によるため、本稿では未指定とします。

項目	仮定	年間効果（計算例）
追加主軸時間	夜間無人化で年1,600時間増、限界利益12,000円/時	+1,920万円
労務再配置	夜間現場対応と手測定・着脱工数の再配置 1.0人相当	+600万円
品質損失削減	スクラップ、再加工、工具折損由来停止の減少	+200万円
段取り短縮	ジョー交換・工具交換・再教示短縮	+180万円
追加運用費	保守契約、ソフト、消耗品、校正	−300万円
年間純改善額	上記合計	+2,600万円
初期投資	旋盤セル一式	6,000万円
単純回収年数	初期投資 ÷ 年間純改善額	約2.3年

この表の数値は説明用の一例です。部品単価、材料歩留まり、可動率、棚卸制約、資金調達条件、補助金採択有無は実案件では大きく変わります。重要なのは、年額効果の中心が人を減らすことではなく、止まらずに削れる時間を増やすことにある点です。

技術的課題

チャタリングと熱変形

旋削で無人化が崩れやすい代表的な原因が、びびり振動と熱変位です。びびりは表面粗さの悪化だけでなく、寸法ばらつき、工具寿命の低下、主軸負荷変動を起こし、突然停止の大きな原因となります。びびりへの対策は、剛性設計や切り込み見直しだけでは解決しません。

主軸回転速度を周期的に変動させるびびり抑制、埋め込みセンサーで最適回転数を探索・自動回避する加工ナビ系の機能は、無人化では威力を発揮します。学術レビューでも、安定限界の予測とオンライン検知をつないで、適応制御やアクティブ抑制へつなげる流れが整理されています。

熱変形は、昼夜の室温変化、暖機不足、主軸回転変動、切削油温で顕在化します。無人化では、温度変動をゼロにするより、変動を予測して補正するという発想の転換が有効です。

サーモフレンドリーコンセプトのような機械構造からの熱変位単純化、AI熱変位補正のような温度センサベースのモデル化、さらに近年の研究が示す機械学習ベースの熱誤差補償を組み合わせることで、暖機時間短縮と寸法安定の両立が可能になります。熱起因の再補正を人手で毎回追い込むやり方は、夜間加工の無人化には不向きです。

工具摩耗、折損、異常検知

工具摩耗は、無人化で最も「静かに品質を壊す」要因です。折損だけなら停止させれば済みますが、摩耗はワークを作り続けながら寸法不良を累積させます。そのため、工具折損検知と摩耗トレンド監視を分けて考える必要があります。切削負荷監視は主軸・サーボデータから折損条件を自動生成し、折損時の動作もPMCやマクロでカスタマイズできます。

異常検知は、工具だけではありません。主軸、送り軸、ボールねじ、リニアガイド、把持、搬送、扉、切削油、通信まで含める必要があります。AIサーボモニタやOSP-AIのような自己診断・予兆診断は、無人化では「止まる前に整備する」ためのバックボーンになります。

IoT基盤側でも、稼働状態、アラーム、サーボデータ、測定値、ワークIDを同じイベント系列で保持しておくことで、朝の原因分析と再発防止がやりやすくなります。異常検知の精度そのものより、検知後に「止める」「継続する」「NG排出する」のルールを決めておくことが重要です。

段取り時間短縮と品質管理

少量多品種加工で無人化が難しい理由は、加工時間より段取りに時間を取られるからです。ここでは、教示不要化や短時間教示、ATC、クイックジョー、セットアップガイド、治具共通化が効きます。

品質管理では、無人運転中にすべてを100%外部測定するのは非現実的です。したがって、現場では、機上計測で座標・工具・主要径を管理し、外部測定は抜き取りや工程監査に寄せる構成が増えています。

無人化に成功しやすい現場は、初品承認、量産中の補正許容幅、NG隔離、朝一再開時の確認項目が標準化できています。治具設計も重要で、把持再現性、排出方向、ロボット把持余裕、切粉の排出性、洗浄力を最初の段階で考えないと、後工程の自動化に影響します。こういった面では、設備能力より設計レビューの質がものを言います。

自動旋盤の無人化レベルを上げるメトロールのツールセッタ

無人化・自動化を安定して実現するうえで、見落とされがちなのが「工具の状態管理」です。工具長のばらつきや摩耗は、夜間無人運転における品質不良や突発停止の大きな要因になります。

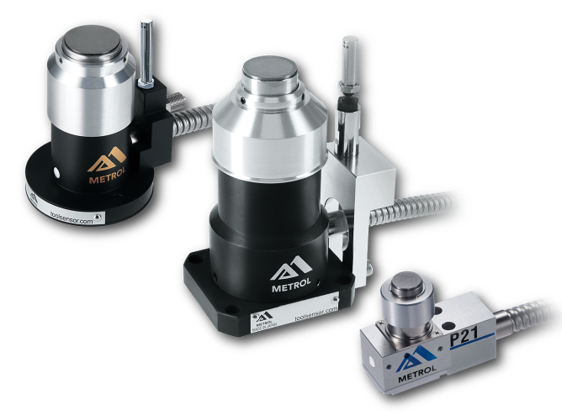

こうした課題に対して有効なのが、メトロールのCNC工作機械向けツールセッタです。加工機内で工具長を自動測定し、リアルタイムで補正することで、人手に頼らない安定した連続加工を実現します。無人運転の信頼性を一段引き上げたい現場にとって、非常に重要なソリューションです。

製品ページはこちら：https://www.metrol.co.jp/tool-setter/

三豊機工株式会社様では、エアセンサとタッチプローブの活用で平面研削盤を完全自動化した結果、段取り時間60%削減の効果が生まれました。

導入事例はこちら：https://www.metrol.co.jp/solution/58927/

メトロールの位置決めセンサの製品ラインナップ

高精度位置決めタッチスイッチ（位置決めセンサ）

ツールセッタ（工具長測定センサ）

タッチプローブ（機上測定プローブ）

エアマイクロセンサ（空圧式センサ）
