加工不良対策とは？原因分析の手法から効果測定までを解説

金属加工、樹脂成形、電子部品など、業種を問わず「不良をどう減らすか」は製造現場に共通する課題です。検査を強化するだけでは、不良の流出を遅らせられても、ばらつきや条件逸脱そのものは止められません。

不良対策を仕組みとして機能させるには、原因分析の手法、工程条件や設備・治工具の設計、QC工程表や標準化による定着、そしてKPIによる効果測定までを一体で設計する必要があります。

この記事では、業種別の代表的な不良とその発生メカニズムを整理したうえで、5WhyやFMEAなどの分析手法、具体的な対策設計、導入手順とKPIの考え方までを解説します。

加工不良対策とは

加工不良とは、単なる寸法外れだけでなく、意図した用途における安全性・機能・信頼性まで損なう不適合を指します。ISO 9000では、不適合は「要求事項の不履行」、欠陥は「意図した又は規定された用途に関係する不適合」と定義されており、この区別は製造物責任にも関わる重要なポイントです。

加工不良対策とは、この不適合・欠陥を未然に防ぎ、発生した場合も早期に検知・是正する仕組みを、工程設計から検査、標準化、教育まで一体で構築することです。品質は「検査で見つける」のではなく「工程でつくり込む」という考え方が基本になります。検査だけでは不良の流出を遅らせるだけで、根本的なばらつきや条件逸脱は止められないためです。

実務上の加工不良は、見え方で分類すると理解しやすくなります。代表的には寸法不良や外観不良、接合不良、物性・強度不良などが挙げられます。さらに、発生段階で分類すると、設計起因、製造起因、検査・判定起因など、どの工程で要求が壊れたかによっても整理できます。

製造物責任法上の欠陥も「製造上の欠陥」「設計上の欠陥」「指示・警告上の欠陥」に分けられますが、加工不良対策で最も多いのは、設計と工程設計と製造の境界が曖昧なまま運用されるケースです。このため、対策は「誰が悪いか」ではなく「どのプロセスで要求が壊れたか」で追う必要があります。

業種別に見る代表的な不良と発生メカニズム

各業種で頻出する代表的な不良と、その背後にある典型的なメカニズムを整理すると、以下のようになります。

業種	代表的不良	典型メカニズム	初動で見るべき管理点
金属加工	バリ、寸法外れ、面粗さ悪化、溶接変形	工具摩耗、クリアランス異常、熱影響、振動、固定不足	工具寿命、加工条件、芯出し、クランプ、温度履歴
樹脂成形	ウェルドライン、バリ、反り、フローマーク	流動合流、型締不足、冷却不均一、ゲート・肉厚変化	金型設計、冷却バランス、型締力、射出・保圧条件
電子部品	はんだボイド、クラック、ブリッジ、接触不良	熱応力、接合体積不足、実装応力、湿気、異物・電極バリ	リフロープロファイル、実装応力、接合量、外観/断面評価

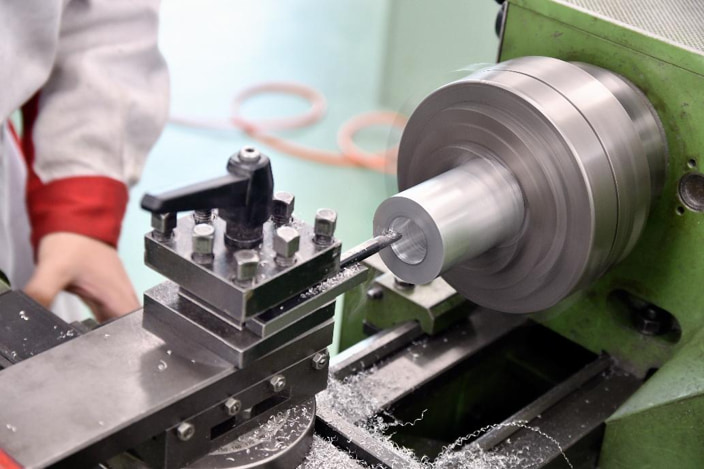

金属加工はバリと熱履歴の管理が不良対策の要になる

金属加工では、バリは典型的な不良であり、打抜きや穴加工での工具摩耗やクリアランス異常が直接的に影響します。打抜き加工のバリ発生はAE（アコースティックエミッション、材料の変形・破壊時に生じる微小な弾性波を検出するセンシング技術）で早期に検知でき、バリ高さとAEエネルギーには良い相関があるため、パンチ交換時期の管理にも活用できます。

また、溶接では入熱による温度変化から残留応力と変形が生じるため、加工そのものだけでなく熱履歴管理が不良対策になります。さらに、びびり振動は加工面粗さ悪化と直結し、表面品質や工具寿命にも影響します。

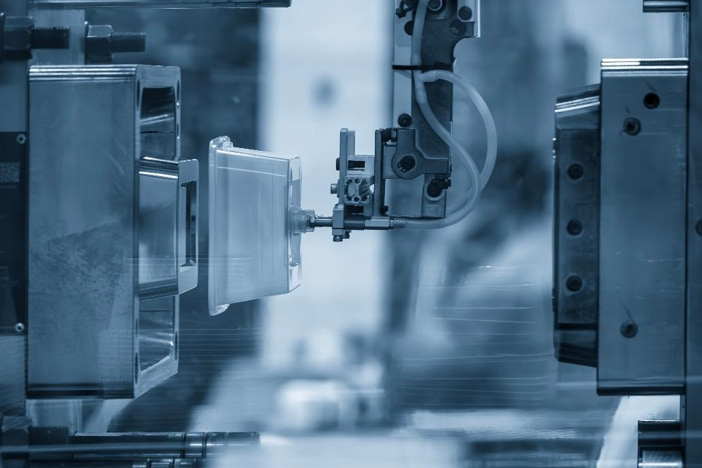

樹脂成形はウェルドラインとバリが代表的な不良である

樹脂成形では、ウェルドラインが非常に代表的な不良です。ウェルドラインは射出成形品の外観不良、寸法精度不良、機械的強度低下を引き起こすため、製品設計・金型設計段階でCAE（コンピュータ支援エンジニアリング、樹脂の流動などをシミュレーションする解析技術）により予測し、対策を検討するのが一般的です。

フローマークはゲート近傍、厚み変化部、リブ裏など流速変化が大きい箇所で出やすく、金型R付与、肉厚変化緩和、リブ厚調整などの設計対策が効きます。バリは型締や金型分割面のわずかな隙間から発生し、金型構成部品の変形・破損や条件不安定も背景要因になります。

電子部品はわずかな接合異常が長期信頼性不良に直結する

電子部品では、表面実装や接合工程のわずかな異常が長期信頼性不良に直結します。はんだ接合ではボイドが接合部内部に発生し、体積微細化が進むほど信頼性への悪影響が懸念されます。はんだ付け部に応力が長期間加わるとクラックが生じ、スパーク、炭化、発煙・発火へ進むケースもあります。実際に、電子部品内部のはんだの亀裂が発煙・発火の可能性に結びついた事例も報告されています。さらに、リチウムイオン電池の製造では、電極切断工具の摩耗が金属摩耗粉付着やカットバリの原因となり、安全性リスクまで広がります。

加工不良の原因

加工不良の原因は、次の六つに大別すると整理しやすくなります。

• 材料
• 設計
• 工程
• 設備
• 人為
• 環境

重要なのは、単一の原因よりも「複合原因」のほうが実務では普通だという点です。たとえば寸法不良は、材料ロット差だけではなく、治具剛性不足、測定系ばらつき、段取り手順の逸脱、室温変化が重なって起きます。安全や用途適合まで視野に入れると、設計上の欠陥、製造上の欠陥、指示・警告上の欠陥の境界をまたぐ事象も多く、4M（Man・Machine・Material・Method / 人・設備・材料・方法）に加えて情報伝達・変更管理を見なければ再発防止が浅くなります。

なぜなぜ分析は現場に浸透しやすい再発防止の手法である

原因分析手法は、目的とタイミングが合って初めて効果を発揮します。なぜなぜ分析（5Why）は、品質不具合や業務トラブルに対し「なぜ」を繰り返しながら論理的に要因を洗い出し、再発防止策を導く方法です。発生状況の事実情報を参照し、4M観点でばらつき要因を探ることが前提で、思いつきの犯人探しになると失敗します。したがって、5Whyは単独で使うより、事実整理、現場確認、特性要因図と組み合わせるほうが実務向きです。

FMEAは新工程や変更工程の未然防止に有効である

FMEA（故障モード影響解析）は、発生し得る潜在的な問題を事前に分析し、予防策や管理項目設定につなぐ未然防止手法です。製品および製造工程で発生し得る潜在的な問題をあらかじめ分析し、対処するための分析手法です。工程FMEAは、新規工程や変更工程、重要工程に対して適用し、後工程へ見かけ上の良品を流してしまい将来故障に至る恐れがないかを机上で検討します。書類化だけで終わらせず、工程条件、管理項目、反応計画まで落とし込むことが要点です。

FTAは安全・信頼性に関わる重大事象の分析に向く

FTA（故障の木解析）は、トップ事象から原因を論理展開するトップダウン型の手法で、重大事故や安全不具合、長期信頼性不具合のように「起きてはいけない事象」が明確なときに強みを発揮します。IEC/ISO 31010ではFMEAとFTAがリスクアセスメント技法として位置付けられており、製品全体や部品の信頼性モデル化、安全性リスクの詳細解析にも役立ちます。

加工不良対策では、「シール不良が市場で漏れを起こす」「はんだクラックが発火に至る」といった重大トップ事象に対し、設備、材料、管理、検査の論理関係を整理するのに向いています。

SPCは工程の異常予兆を時系列で捉える仕組みである

SPC（統計的工程管理）は、工程のばらつきを時間軸で監視し、特殊原因を早く捉えるための方法です。ISO 7870-2はシューハート管理図の理解と活用の指針を示しており、ISO 7870-6はEWMA（指数重み付き移動平均）管理図が工程平均の小さな変化の早期検知に有効だとしています。

重要なのは、SPCは不良品を数えるためではなく、「まだ不良が出ていないが、工程が危険側へ動き始めた」ことを捉えるための仕組みだという点です。量産現場ではXbar-R、p、uなどの基本図から始め、小さなドリフトが問題になる工程ではEWMAやCUSUM（累積和）へ広げるのが自然です。

DOEは複数要因の最適条件を効率よく探索する

DOE（実験計画法）は、複数要因と交互作用を短い実験回数で把握し、最適条件や頑健な条件を求めるために使います。応答曲面法や中心複合計画は、多要因の主効果・交互作用を把握し、工程条件の設計空間を定義するうえで有効です。加工不良対策では、「充填速度だけ変えても効かない」「温度と圧力の組合せで不良率が急変する」といった場面でDOEが特に力を発揮します。

MSAは原因分析の前提となる測定信頼性を確認する

MSA（測定システム解析）は直接の原因分析手法ではありませんが、測定が信用できない状態で原因分析をしても結論は歪みます。MSAは、測定における誤差、すなわちばらつきを定量評価する方法です。

不良対策の初期段階で「本当に工程が悪いのか、それとも測定系がぶれているのか」を切り分けることは、想像以上に重要です。とくに境界品判定、画像検査、トルク・荷重・温度のセンサ値に依存する工程では、MSA抜きの原因分析は危険です。

以下の表は、加工不良対策で使う主要手法の適用場面を要約したものです。

手法	主目的	向く場面	強み	典型的な落とし穴
5Why	再発防止のための真因追究	単発・再発トラブル、ライン異常	速い、現場に浸透しやすい	事実不足、人責化、論理飛躍
FMEA	未然防止、重点管理点抽出	新製品、新工程、工程変更前	事前検討に強い、管理項目へつながる	点数付けが目的化、更新されない
FTA	重大不具合の論理分解	安全・信頼性・市場重大不具合	トップ事象起点で漏れを減らしやすい	現場条件の粒度不足、更新負荷
SPC	工程の安定監視	量産、連続工程、抜取データ蓄積工程	異常の早期検知、傾向監視	管理限界と規格限界の混同
DOE	条件最適化、交互作用把握	条件出し、成形条件最適化、歩留改善	少ない実験で効率的	因子設定が粗い、解析だけで終わる
MSA	測定信頼性確認	境界判定、画像検査、センサ依存工程	誤判定の抑止	測定系改善が後回し

不良を防ぐ6つの具体的な対策

不良対策を実効性のあるものにするには、対策を「工程条件」「設備・工具」「治工具・金型」「測定・検査」「標準・教育」「保証体制」に分けて設計するのが有効です。理由は、不良の再発は多くの場合、単一対策では止まらず、条件、設備、標準、反応計画のどこかに抜けがあるためです。コントロールプラン（QC工程表に相当する管理文書）が、管理方法や測定技法、ポカヨケなどの対応計画まで含むのは、この全体最適の発想を示しています。

工程条件は良品条件の定義と逸脱時の反応をセットで決める

工程改善の第一原則は、「良品条件の定義」と「逸脱時の反応」の明確化です。DOEやCAEで条件の効き方を把握し、単一点の最適値ではなく、ばらつきに耐える条件窓を決めます。樹脂成形であれば、ウェルドラインやフローマークに対して製品設計、金型設計、成形条件を一体で最適化します。

単に「温度を上げる」「圧力を上げる」ではなく、どの不良モードに効き、どの副作用を招くかまで見て工程条件を設計する必要があります。

設備保全は予防活動として計画的に設計する

設備保全は、不良対策の中でも過小評価されがちですが、量産では極めて重要です。重大不適合が多い要求事項の上位には、問題解決、コントロールプラン、測定システム解析に加えてTPM（総合生産保全）が挙げられます。

これは、ばらつきの多くが設備の摩耗や再現性低下、センサずれなどに起因することを示しています。したがって、保全は故障修理ではなく、品質維持のための予防活動として設計し、日常点検、自主保全、定期交換、予知保全を役割分担する必要があります。

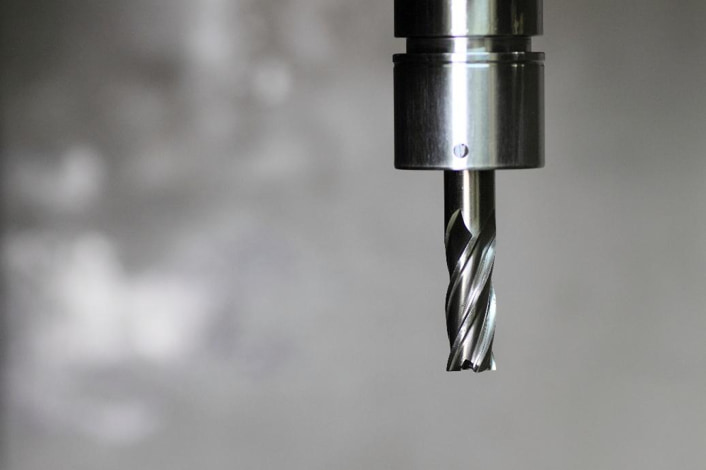

工具管理は交換基準を品質側から設定する

工具管理は、とくに金属加工や電池・電子関連で効果が大きい対策です。打抜き・穴加工では工具摩耗がバリ発生と直結し、電極切断工程ではカッター摩耗が金属粉付着やカットバリの原因になります。

したがって、工具寿命を単なる使用回数ではなく、材質、被削材、条件、ロットで層別して管理し、交換基準を品質側から設定すべきです。可能であれば、工具交換を不良発生後ではなく、AE、主軸負荷、寸法ドリフト、表面粗さ、切削音などの予兆で先行管理します。

治具・金型は不良を出さない構造として設計する

治具・金型設計は、「作業者の注意」で吸収していた不良を構造的に潰す領域です。樹脂では、ゲート位置、流動バランス、冷却回路など金型構造そのものが不良モードに直結します。

プラスチック部品では、位置決め性、挿入性、視認性、ポカヨケ形状を設計に織り込むことで組立不良を大きく減らせます。

電子部品でも、実装応力を減らす設計や接合量確保のためのランド・バンプ設計が欠かせません。治具・金型を「生産準備の最後の仕事」ではなく、「不良を出さない装置」と見なすべきです。

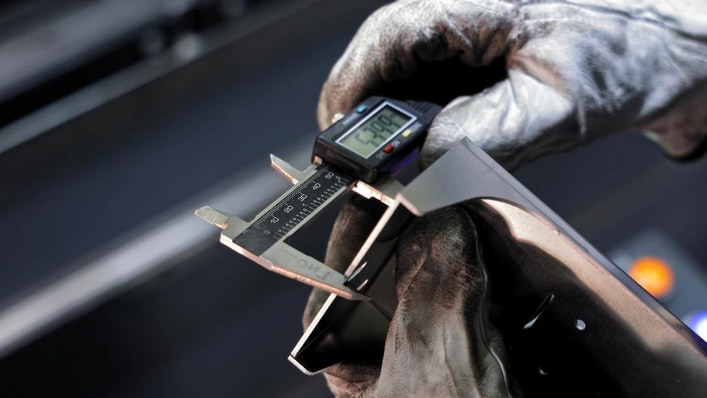

検査・測定は不良予兆の検出まで役割を広げる

検査・測定は、良否判定だけでなく、不良予兆の検出へ役割を広げるべきです。金属分野ではAEによるバリ発生検知のように異常検出に寄せた計測が有効です。自動車・電子分野ではMSAにより測定誤差を定量化し、画像検査では照明・閾値・学習データの変動管理まで含めなければ安定しません。

工程内検査、抜取検査、最終検査の役割を分け、「何を見逃してもよく、何を絶対流出させてはいけないか」で検査設計することが必要です。とくに機械加工では、ワークの原点出しや加工後の寸法を工作機械上で自動計測する機上測定が、目視では見つけにくいズレを補正し、不良の未然防止に役立ちます。

QC工程表は加工不良対策の中核文書になる

QC工程表は、加工不良対策の中核文書です。コントロールプランは製品・製造工程の管理方法を定めた文書で、日本のQC工程表に相当します。良いQC工程表は、次の要素がつながっており、工程FMEAから自然に導かれます。

• 工程順・管理項目
• 規格・管理水準
• 測定方法・頻度
• 責任者・異常時反応・記録様式

逆に、不良が減らない現場では、QC工程表が現物と乖離していたり、異常時反応が「上司へ報告」としか書かれていなかったり、変更後の見直しがされていないことが多いです。

標準化・教育と品質保証体制が対策を組織に定着させる

作業標準化と教育訓練は、属人差を減らすための基盤です。5S活動により製造環境と製造機械・器具を清潔にすることで、二次汚染や異物混入を予防できます。PDCA/SDCAのサイクルにおいても、維持管理には標準化が不可欠です。したがって、標準書は静的文書ではなく、写真や動画、技能スキルマップなどと組み合わせて運用すべきです。教育の目的は「知っている」ではなく、「再現できる」「異常に気づける」「異常時に止められる」状態をつくることです。

品質保証体制では、設計レビュー、工程承認、変更管理などに加えて、サプライヤ品質やトレーサビリティ、CAPA（是正処置と予防処置）も重要です。顧客固有要求事項に応じてFMEA、APQP（先行製品品質計画）、PPAP（生産部品承認プロセス）などが組み込まれることがあり、複数要求がある場合は最も厳しい基準に合わせる必要があります。

つまり、不良対策の成熟度は、個別改善の巧拙よりも、変更時にFMEAが更新され、QC工程表が改訂され、教育と監査まで連鎖するかで決まります。

導入と日常管理

導入は、全社一斉よりも、モデル工程を選んで段階導入したほうが成功率が高くなります。現状不良には5WhyやFTA、今後の再発防止にはFMEA、監視にはSPC、条件最適化にはDOEを組み合わせます。

中小規模では紙や表計算でも十分始められますが、工程が増えたらトレーサビリティと変更履歴管理をデジタル化したほうが運用が安定します。ISO 9001はあらゆる組織で利用できるため、規模に応じた簡素化は可能です。ただし、省略してよいのは書式の重さであって、因果把握と反応計画ではありません。

モデル工程を選び、要求確認から工程能力把握まで進める

導入順序としては、まず「不良が多い工程」ではなく、「要求が明確で、データが取れ、改善効果が見えやすい工程」を選ぶのが実務的です。最初に行うべきことは次の通りです。

• 工程フローの明確化
• 要求事項の再確認
• 現行不良の層別
• 測定信頼性の確認
• 工程能力の把握

そのうえで、工程FMEAとQC工程表を作り、測定方法を確定し、管理図を回し、異常時反応を現場で試します。

月次レビューで条件や保全周期を見直す

その後、月次で不良率、再加工率、停止時間などをレビューしながら、顧客苦情やCp/Cpk（工程能力指数）、失敗コストも合わせて確認し、条件変更や設備保全周期を見直します。ここで重要なのは、改善をイベントで終わらせず、日常管理へ埋め込むことです。

PDCA/SDCAのサイクルが示すように、改善後は標準化して維持し、維持中に新たなギャップが見えたら再びPDCAへ戻します。

データ不足や責任追及文化などの典型課題に対処する

導入時の典型課題としては、次のようなものが挙げられます。

• データ不足
• 責任追及文化
• 文書だけの運用
• 測定系不信
• 変更管理不備

重大不適合が多い条項として、不適合及び是正処置、問題解決、コントロールプランなどが上位に来るのは、まさにこの実務課題を反映しています。対策としては、以下が有効です。

• 初期データの取り方を簡素にする
• 現物現場で事実確認を徹底する
• 工程FMEAとQC工程表を変更管理と連動させる
• MSAを先に通す
• 管理層が「止める勇気」を評価する

継続的改善は工程だけでなく設計や購買まで対象にする

継続的改善は、カイゼンを「小さな改善提案の数」と誤解しないことが大切です。本来のカイゼンは、品質、コスト、納期、安全、衛生の各要求が工程で満たされるよう、標準と事実を基に少しずつ能力を引き上げる活動です。

現場改善だけでなく、設計変更や購買条件、設備仕様の見直しまで改善対象に含める必要があります。レイアウトや教育体系の見直しも例外ではありません。特に再発案件は、工程だけ直しても、設計、測定、購買、保全のどこかに未処置が残っていることが多いため、部門横断で閉じる体制が欠かせません。

メトロールのタッチプローブで工程内測定・検査体制を強化する

金属加工の不良対策では、芯出しやワークの位置決めが初動の管理点になります。従来、目視や治具、熟練者の手作業に頼っていたワークの位置決めは、目では見えないわずかなズレによる加工不良やヒューマンエラーの温床になりがちでした。

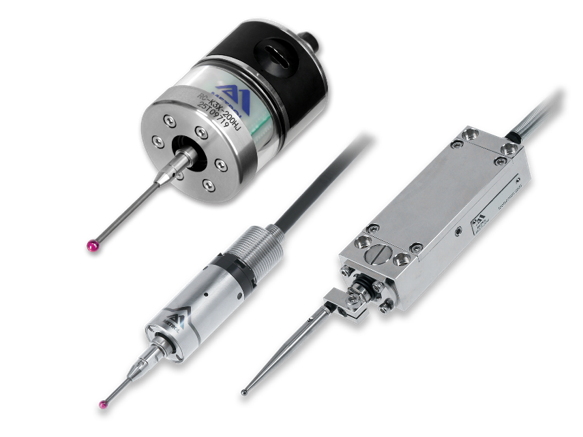

メトロールのタッチプローブは、工作機械内でワークの原点出しや加工後の寸法を高速・高精度に自動計測する接触式センサです。芯出し・位置決めを自動化し、目に見えないズレを機上で補正することで、加工不良の防止や段取り工数の削減につながります。無線式・有線式を含む幅広いラインナップを揃えており、保護等級IP67/IP68の耐久性で切粉やクーラントが飛散する加工環境にも対応します。既存の工作機械への後付けにも対応しており、検査・測定体制の強化を検討する際の選択肢になります。 詳細はこちら：タッチプローブ｜メトロール
