マシニングセンタ自動化とは？技術選定から無人化・後付け導入までを解説

マシニングセンタの自動化を検討すると、ロボット、パレット、IoT、ビジョンなど選択肢が多く、何から手をつければよいか判断に迷うことがあります。

実は、自動化技術は単体で完結するものではありません。搬送・工具・監視・データ連携をどこまで組み合わせるかという設計の問題です。安全規格への対応が不十分だったり、工具や切粉への対策が甘かったりすると、無人化が計画どおり進まないこともあります。

この記事では、製造業の生産技術・設備投資担当者向けに、自動化技術の選び方から安全規格、夜間無人運転を止めないための工具・切粉対策、既設機への後付け導入のポイントまでを整理して解説します。

マシニングセンタ自動化とは

マシニングセンタ自動化とは、ワークの着脱や搬送、工具交換、加工状態の監視といった一連の工程を、人手を介さずに機械・ロボット・制御システムが連携して実行できるようにすることです。

マシニングセンタ自動化は、単にロボットでワークを着脱することだけを意味しません。自動化は「ワークハンドリング」「データハンドリング」「プログラミング」という三層で捉える考え方があります。実務上の自動化とは、搬送・加工・段取り・工具・監視・保全・データ連携をどこまで閉ループ化するかという設計問題です。

検討の初期段階で確認すべき項目は多岐にわたる

現場条件が未整理のまま検討を始めると、方式選定で手戻りが発生しやすくなります。まず確認すべき項目は次のとおりです。

• 製品ミックスとロットサイズ
• 1回あたりの加工時間
• 夜間無人運転の必要性
• 治具の共通化度
• 切粉・洗浄・測定の要求水準
• 既設CNCの世代
• 既存MES（製造実行システム）や保全システムとの接続要件

一般に、多品種少量にはパレット系が、量産寄りにはローダ・ロボット系が向いています。パレットプール・タワー・線形FMS（フレキシブル生産システム）は、方式によって柔軟性と無人化能力が大きく異なる点にも注意が必要です。

導入目的は省人だけにとどまらない

自動化の目的を「人手不足対策」だけで終わらせないことが重要です。マシニングセンタ自動化では、夜間・週末の無人運転、段取り時間短縮、品質の安定化、加工準備の前倒し、稼働分析による改善が同時に効果として現れています。投資判断の軸は、省人よりもむしろ設備利用率・段取り損失・納期遵守率・品質損失・保全損失の総改善で置くべきです。

自動化技術の主な選択肢と選定の勘所

マシニングセンタ自動化の主要技術は、現実には相互代替ではなく相互補完の関係にあります。ロボット着脱だけで済む案件は、素材・治具・加工時間・工具寿命・切粉性状が単純なときに限られます。多品種少量や夜間無人を本気で狙うなら、パレット、工具管理、異常検知、遠隔監視まで含めた設計が必要です。

主要な自動化手段は生産条件によって適不適が分かれる

代表的な自動化手段の特徴を整理すると、次のように分類できます。

自動化手段	適する生産条件	主な利点	主な制約

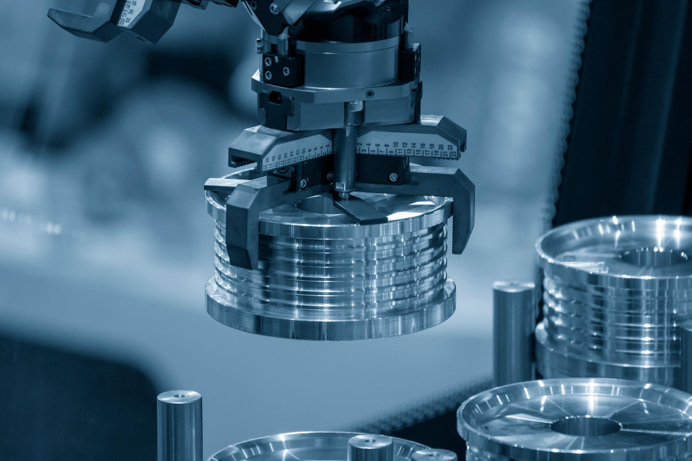

ロボットによるロード・アンロード	単品〜中品種、比較的安定した治具・ハンド設計	既設機後付けがしやすく、周辺工程連携や測定連携も組みやすい	把持設計、チップ噛み、ワーク姿勢ばらつきに弱い
パレットプール・パレットハンドリング・FMS	多品種少量、中〜長時間加工、夜間無人を重視	段取りの並列化、治具切替の事前準備、無人連続運転に強い	初期費用とレイアウト設計が重い

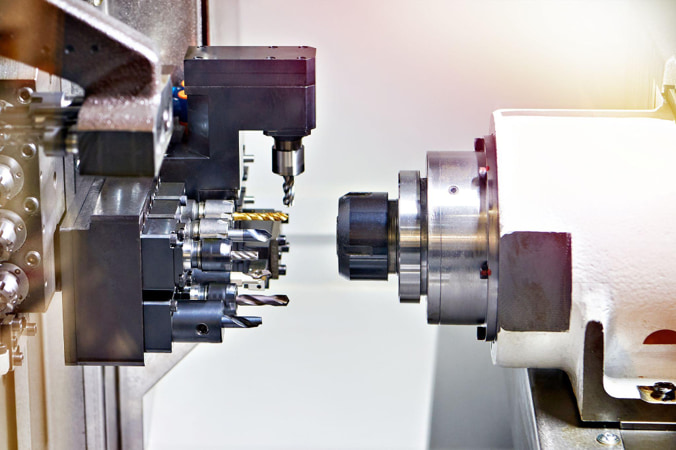

工具自動化・ATC（自動工具交換装置）・工具寿命管理	工具点数が多い案件、夜間無人、折損や寿命ばらつきが問題の案件	工具起因停止を減らし、無人運転の成立条件を作る	ツールデータ整備と寿命ルール標準化が前提
AGV（無人搬送車）・AMR（自律走行搬送ロボット）連携	複数セル間搬送、固定搬送路を引きにくい既存工場	ライン変更に強く、工程間搬送を柔軟化できる	セル単体では過剰投資になりやすい
IIoT（産業用IoT）・エッジ・CNC接続	稼働監視、トレーサビリティ、予知保全、複数ベンダ混在工場	ベンダ横断の見える化、分析、遠隔支援が可能	タグ設計、データ意味統一、セキュリティ設計が必要
ビジョンシステム	姿勢ばらつき、品種切替、良否判定、位置補正が必要な工程	専用パレットやフィーダ依存を下げ、多品種対応力を上げる	キャリブレーション、照明、油・切粉対策が成否を分ける

単機か多品種少量かで一次候補は明確に絞り込める

技術選定の勘所は明快です。単機・短サイクル・既設機活用が主眼なら、ロボット着脱の後付けが第一候補になります。多品種少量・夜間無人・治具差し替え頻度が高いなら、パレット系が本命です。複数セル間の構内搬送まで自動化したいときは、AMR・AGVが効いてきます。どの方式でも、夜間無人運転を成立させる鍵は工具・切粉・異常検知です。

通信規格は役割に応じて2つの層に分けて考える

通信面は役割を分けて考えると整理しやすくなります。EtherCAT（産業用リアルタイムイーサネット規格）はセル内のリアルタイムI/O・モーション制御に向きます。一方、OPC UA（機器間の相互接続を目的とした通信規格）は上位ITと意味付きデータを安全にやり取りするのに向きます。

MTConnect（工作機械データの標準化プロトコル）は、工作機械データの情報モデルと取得プロトコルとして強みがあります。つまり、EtherCATは「速く動かす」層、MTConnect・OPC UAは「意味を持ってつなぐ」層と理解すると、設計判断がぶれにくくなります。

システム構成と導入までの実装ステップ

典型的なアーキテクチャは、セル制御層・エッジ収集層・運用アプリ層の三層で考えると実装しやすくなります。セル制御層にはCNC、ロボットコントローラ、安全I/O、安全PLC、ビジョン、パレット装置などが入ります。

エッジ収集層にはMTConnect Agent、OPC UA Server・Client、MQTTブローカなどが入り、運用アプリ層には稼働監視、保全、品質、スケジューラ、MES・ERP連携が載ります。

CNCとロボットの接続深度は三段階で検討する

既設機の自動化では、CNCとロボットの接続深度を三段階で考えると失敗が減ります。第一段階は見える化中心で、状態・アラーム・サイクルだけを取る方式です。第二段階はMコード・マクロ連携で、ドア開閉、クランプ、着脱、完了信号などを連動させます。第三段階は操作一体化で、CNC画面からロボットを扱えるようにする方式です。

導入プロジェクトの標準的な流れは、次のとおりです。

1. 　対象工程の定義
2. 　現状計測
3. 　自動化方式選定
4. 　安全要求とPLr（要求パフォーマンスレベル）整理
5. 　セル設計
6. 　CNC・ロボット・搬送・ビジョン接続設計
7. 　オフラインシミュレーション
8. 　FAT（工場出荷前検査）
9. 　現地据付
10. 　SAT（現地受入試験）
11. 　段階的立上げ
12. 　夜間無人化
13. 　稼働分析と継続改善

フル自動化より段階導入が現実的な進め方になる

実装の現実解は、一気通貫のフル自動化よりも段階導入です。最初は単機ロボット着脱と安全機能、基本監視で立ち上げ、次に工具寿命・異常通知を足し、その後にパレットやAMRを接続するという進め方が現実的です。既設機への後付けを前提にしたモジュール式製品や、短期間での立ち上げをうたう製品が増えており、こうした中間段階を許容する製品思想が広がっています。

デジタルツインで現地調整前に問題を洗い出す

スケジュールは工場停止リスクを避けるため、設計・FAT（工場出荷前検査）・現地SAT（現地受入試験）・試験生産・無人化拡張を明確に分けるべきです。特に、ビジョンとAMRが入る案件や複数台連結のパレット案件では、現地調整の前にデジタルツインやオフラインシミュレーションで干渉・搬送・タクト・異常復帰を検証しておくことが重要です。

中規模案件を想定した標準導入の流れの目安は、次のとおりです。

フェーズ	タスク
構想	現状分析・要件定義
構想	方式選定・概算見積
設計	安全設計・インターフェース設計
設計	オフライン検証・FAT準備
製作	治具・盤・ソフト製作
製作	FAT
現地立上げ	据付・配線・SAT
現地立上げ	試験生産・是正
本稼働	昼間有人運転安定化
本稼働	夜間無人運転拡張

安全規格とリスクアセスメントの実務ポイント

安全は技術の付帯条件ではなく、設計の中心です。国際規格では、ISO 10218-1:2025が産業用ロボット本体を、ISO 10218-2:2025がロボットアプリケーションとセル統合を対象にしています。

制御安全については、ISO 13849-1:2023が安全関連制御システムの設計・統合方法論を与えます。マシニングセンタ自動化では、ロボット安全と機械安全と統合安全を別々にではなく、セル全体で整合させる必要があります。

日本国内案件は最新ISOと厚生労働省の運用文書を両方照合する

日本で実務上特に重要なのは、厚生労働省の運用です。労働安全衛生法第28条の2に基づくリスクアセスメントの実施は事業者の努力義務として位置づけられており、実施結果の記録・保管も求められます。産業用ロボットについては、リスクアセスメントに基づく措置によって労働者に危険が生じるおそれがなくなったと評価できるかが重要になります。

日本の資料では、協働運転に関してISO 10218-1/-2:2011やJIS B 8433-1/-2:2015、さらにISO/TS 15066が参照されています。一方でISO側では10218の2025版が公開されています。日本国内案件では、最新ISOと現行の日本向け運用文書・JIS対応の両方を、設計レビューの早い段階で法務・安全審査に照合しておく必要があります。

周辺装置を巻き込んだ安全論理の設計が欠かせない

実装上の安全機能は、次のような要素に分けて設計します。

• 非常停止、ドアインターロック、ライトカーテンなどの停止・遮断系
• 安全マット、速度・位置監視、STO（安全トルクオフ）などの監視系
• 安全I/O二重化、復帰インターロック、メンテナンス時の停止手順などの復帰・保全系

工具やアームの位置を常時監視し、逸脱時に停止する機能を備えたCNC・安全システムもあります。機械単体の扉安全だけでは足りず、周辺装置を巻き込んだ安全論理が必要です。

「止まって見える」状態を停止と誤認しないことが重要

リスクアセスメントの手順自体は複雑ではありません。危険源を特定してリスクを見積もり、優先順位を付けたうえで低減措置を実施し、記録するという流れです。ただし、マシニングセンタ自動化では「機械が止まって見えるが信号待ちでいつでも起動できる状態」を停止と誤認しないことが重要です。

厚生労働省の通達は、プログラム上静止していても、それは「運転を停止」しているとはいえないと明記しています。保全や段取り時の事故を防ぐには、この解釈が非常に重要です。

夜間無人運転を成立させる工具・切粉・異常検知の実務ポイント

無人運転は、自動化技術を組み合わせれば自動的に実現するものではありません。夜間・週末の運転を止める要因の多くは、工具・切粉・ワーク保持の状態に集中します。ここでは、無人運転を止めないための実務ポイントを整理します。

無人運転を止める要因は工具・切粉・ワーク保持に集中する

無人運転を止める要因は、多くの現場で共通しています。切粉の排出が不十分だと、切粉が工具やワークに絡みつき、工具の折損や機械の停止につながります。ワークの保持が不安定だと、振動や位置ずれによって寸法不良や工具破損、異常停止が起きやすくなります。

クーラントや潤滑油の液量不足も、無人時間帯に機械を止める典型的な原因です。無人運転の設計は、治具・クランプの標準化と、切粉・クーラントの管理を土台に据える必要があります。

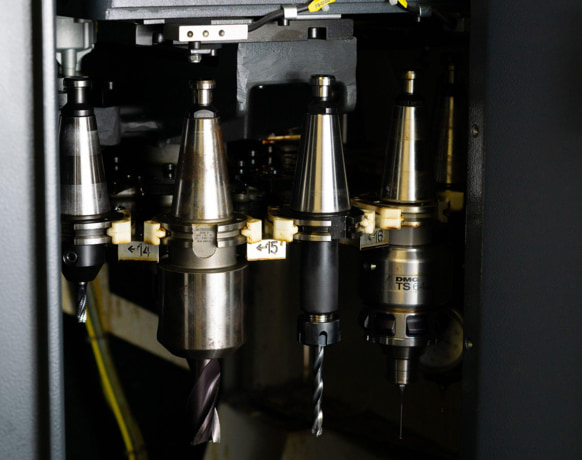

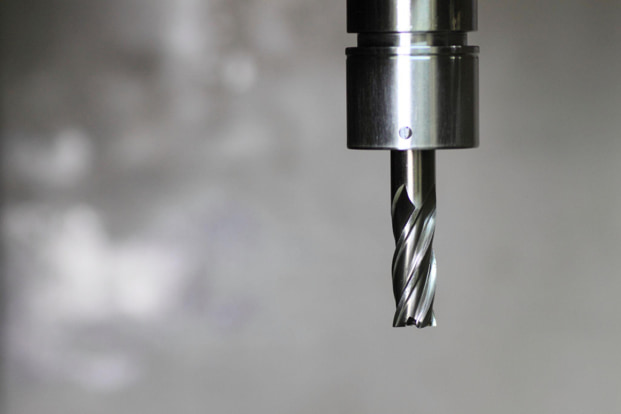

工具折損・摩耗の検知はロードモニタリングとプローブ計測を組み合わせる

工具の折損・摩耗を検知する方法は複数あります。主軸の負荷（電流・トルク）を監視する方法は、工具が完全に折れた場合の検知には有効ですが、刃先の微小なチッピングまでは捉えにくいという弱点があります。

これに対し、ツールセッタやプローブで工具の長さを実測し、想定値との差を比較する方法は、微小な欠損も検知できる信頼性の高い検知方法です。無人運転では、荒加工の後や仕上げ加工の前など工具への負荷が変わる節目で工具計測を挟むことで、折損した工具のまま加工を続けるリスクを抑えられます。

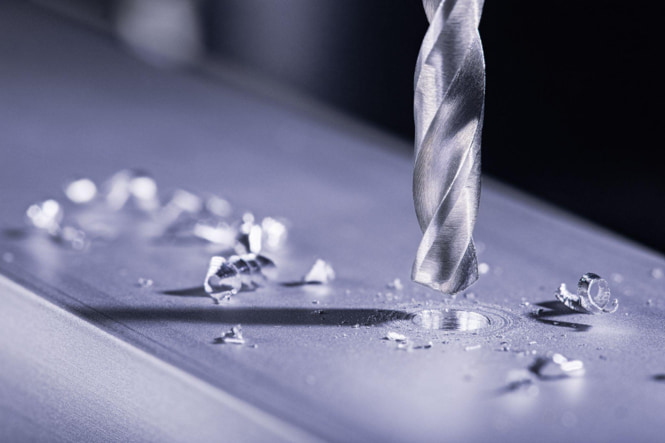

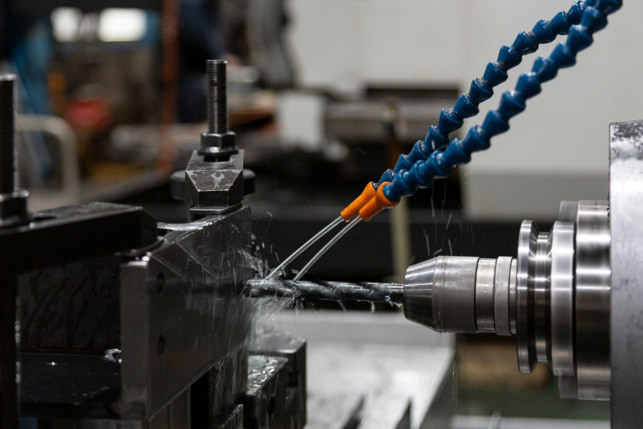

切粉・クーラント管理の不備は自動化の停止に直結する

切粉とクーラントの管理も、無人運転の成否を左右します。切粉が排出しきれずに堆積すると、コンベアや自動化機構に絡んで機械を停止させる原因になります。長時間の無人運転では、切粉回収ボックスやコンベアの容量が、稼働時間中に発生する切粉量を上回っているかを事前に確認しておく必要があります。同様に、クーラントタンクの液量が複数シフト分の連続運転に耐えられるかどうかも、無人化の可否を左右する要素です。

既設マシニングセンタへの後付け自動化の進め方

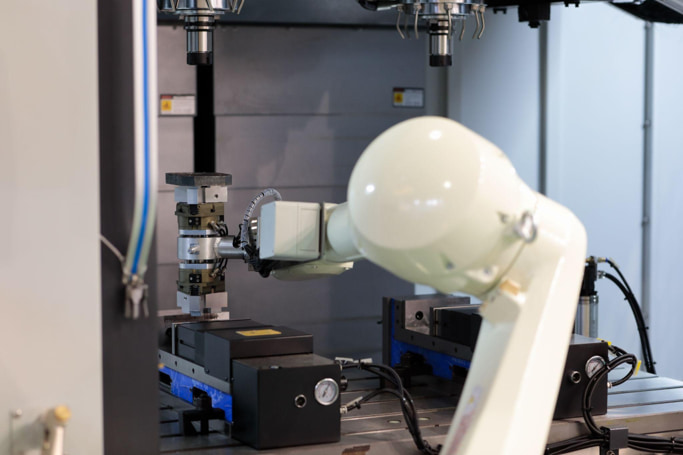

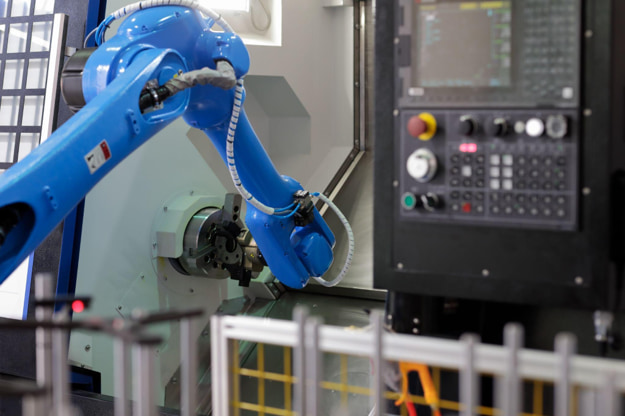

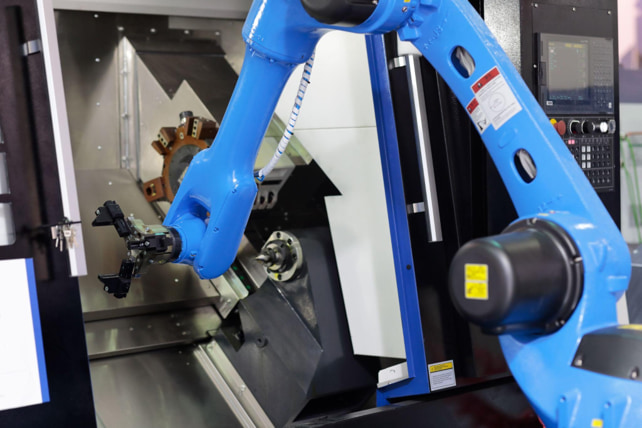

新設の設備を導入しなくても、既存のマシニングセンタにロボットや周辺機器を後付けして自動化することは可能です。ここでは、既設機を対象にしたレトロフィット型の自動化を進める際の実務ポイントを整理します。

後付け自動化は現状診断から始める

後付け自動化の最初のステップは、既設機の現状診断です。主軸や送り軸の摩耗状態、制御装置の世代、配線・配管の劣化状況を点検し、必要に応じて精度測定や稼働データの収集を行います。

この診断結果をもとに、自動化の目的（工具管理・搬送・監視など）に応じた改造プランと見積もりを作成したうえで、実際の据付工事に進みます。据付後は各軸の調整とデバッグを行い、加工精度が設計どおり出ているかをシミュレーションと試加工で確認したうえで現場に引き渡します。

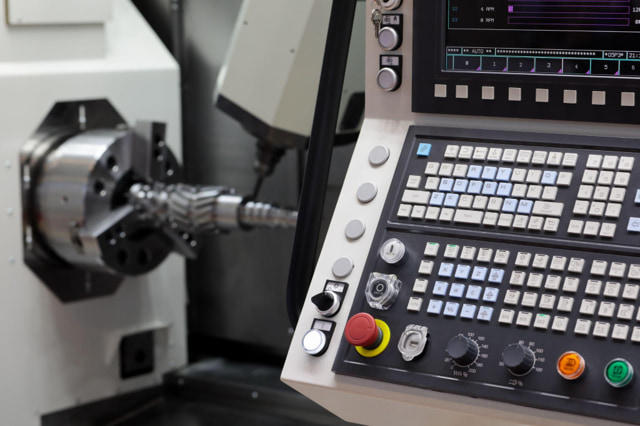

制御装置の世代によって連携できる範囲が変わる

既設機とロボットの連携方法は、制御装置の世代によって変わります。Mコードは基本的にNCプログラムの1ブロックに対して1つを指令する仕組みで、コードの割り当ては工作機械メーカーごとに異なります。

複数メーカーの工作機械が混在する工場では、Mコードの仕様を機械ごとに確認したうえで連携設計を行う必要があります。工作機械の制御システムを共有する形でロボット側の制御盤を省略し、既設の古いNC旋盤からでもロボットを動かせるようにした事例もあり、既設機の世代が古いことは、後付け自動化を諦める理由には必ずしもなりません。

後付けであっても新設扱いのリスクアセスメントが必要になる

既設機にロボットを後付けする場合も、新たに設備を導入するときと同じ扱いでリスクアセスメントを実施する必要があります。リスクアセスメントの実施は、労働安全衛生法第28条の2および労働安全衛生規則第24条の11により努力義務として位置づけられており、同規則第24条の11は「設備を新規に採用し、又は変更するとき」を実施時期の一つに挙げています。

また、ロボットの可動範囲内で教示（ティーチング）や検査等の作業を行う場合は、労働安全衛生法第59条第3項および労働安全衛生規則第36条に基づく特別教育の対象になります。後付け改造だからといって安全評価を簡略化してよいわけではなく、既存設備の安全設計を含めて見直す機会と捉えることが重要です。

導入後に自動化セルを止めないための運用・保全

自動化セルの成否は、据付時ではなく運用半年後などに決まるものです。保全面では、主軸・送り軸・ファン・I/O・工具・グリッパ・ビジョン照明・ドア・安全I/Oの劣化が停止要因になります。機械本体保全・ロボット保全・周辺装置保全を別々にしないことが重要です。

よくある4つの失敗パターンには地味だが確実な対策がある

自動化セルが止まりやすくなる失敗には、共通したパターンがあります。個々の原因は小さく見えても、無人運転の時間が長くなるほど影響が積み重なり、稼働率を大きく下げる要因になります。

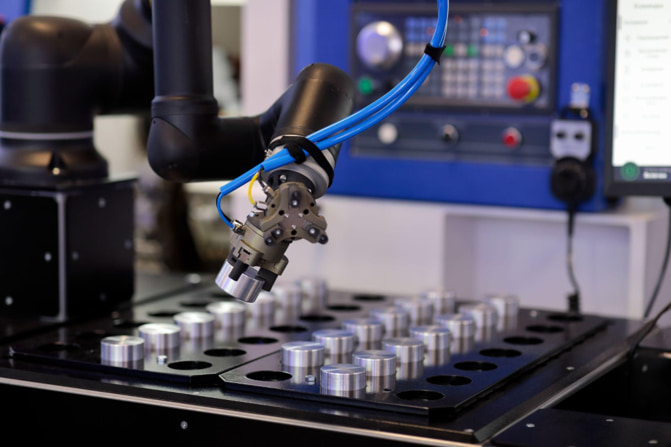

把持設計が甘く、切粉や油でワークが安定しない

ハンドやチャックの把持力・接触面積が加工条件に対して不足していると、切粉や切削油がワークとの間に噛み込み、わずかな位置ずれが生じます。位置ずれは加工不良だけでなく、次工程での工具干渉や機械の異常停止にもつながります。

対策は、量産開始前にワーク姿勢と把持力を実加工条件で検証し、切粉が溜まりやすい形状には専用のクリーニング工程やエア吹き付けを組み込むことです。

工具寿命ルールが曖昧で、夜間停止が起きる

工具交換のタイミングを勘や経験則に頼っていると、想定より早く摩耗した工具がそのまま使われ続け、夜間に折損や加工精度の低下が発生します。

対策は、工具ごとに寿命(加工数や累積切削時間など)を台帳で管理し、余裕を持った交換基準を設定したうえで、工具計測による実測値との突き合わせを組み合わせることです。

データは取れているのに、改善指標が定義されていない

稼働監視システムを導入しても、「何を改善指標とするか」を決めないまま運用すると、ログが蓄積されるだけで現場改善に活かされません。

対策は、稼働率・段取り時間・停止回数など少数の指標に絞り込み、定期的に振り返る仕組みを運用ルールとして組み込むことです。

安全復帰の手順が複雑で、現場が使わなくなる

異常停止からの復帰手順が煩雑だと、現場は本来の手順を省略しがちになり、これがかえって事故リスクを高めます。

対策は、復帰手順をできる限り単純化し、よくある停止パターンごとに手順書やタッチパネル上のガイドを用意しておくことです。

これらの失敗は、いずれも導入時ではなく運用開始後にじわじわと表面化する点が共通しています。段取り損失やワーク切替を正面から潰した案件ほど成果が高くなる傾向があるのは、こうした地味な標準化の積み重ねが、夜間無人運転の稼働時間を実質的に押し上げるためです。

自動化ベンダは接続の深さと得意領域で選定する

自動化ベンダは、CNCやロボットとの接続範囲、対応できる設備構成、得意とする自動化領域によって強みが異なります。

単機へのロボット着脱や既設機への後付けを重視する場合は、CNCや周辺機器との接続に強く、既存設備に合わせた設計ができるベンダが適しています。多品種少量生産や夜間・週末の無人運転を重視する場合は、パレットシステムや自動化セルの構築に強いメーカーが有力な候補になります。

MESやERPとの連携を重視する場合は、CNCデータの収集や生産管理システムとの接続に強いベンダを選ぶ必要があります。工程間搬送や頻繁なレイアウト変更が課題であれば、AMRや協働ロボットに強いベンダも候補になります。

このように、ベンダの知名度や製品単体の性能だけで判断するのではなく、既設設備との接続、無人運転への対応、上位システムとの連携、工程間搬送まで含め、案件の重心に合った得意領域を持つかどうかで選定することが重要です。

「何を自動化するか」より「どこで人が介在するか」を決めることが重要

マシニングセンタ自動化で最も重要なのは、「何を自動化するか」よりも「どこで人が介在し、どこでセルが自己完結するか」を厳密に決めることです。単機着脱やパレット、IIoTなど、どの技術も単体では万能ではありません。

工程特性に合わせて組み合わせれば、夜間・週末無人化や生産能力拡張、品質安定といった効果まで到達できます。条件が未整理の案件では、小規模はロボット後付け、中規模はパレット＋監視、大規模はFMS＋IIoT＋搬送統合から検討するのが、失敗確率の低い出発点です。

マシニングセンタの無人化にはメトロールのツールセッタ

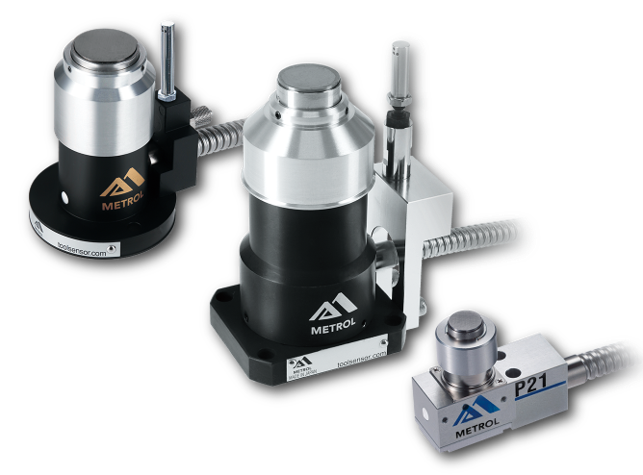

工具起因の停止を防ぐカギは、機内での工具長・欠損の自動計測です。メトロールのツールセッタは、工具の先端をコンタクトに直接接触させて位置を検出する高精度タッチセンサです。繰返し精度1μmの安定した検出ができ、クーラントのミストが飛散する機内環境でも誤検知が起きにくいという特長があります。従来の試し削りや手動計測に比べ、段取り時間を90%削減できるとしています。立型・横型マシニングセンタからCNC旋盤まで、設備に応じたラインナップを備えています。

詳細はこちら：メトロールのツールセッタ
