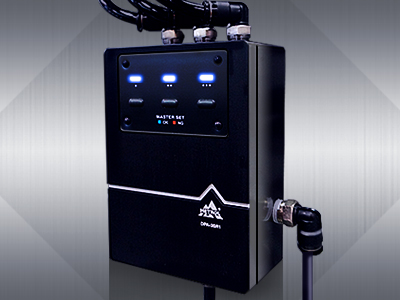

エアマイクロセンサ〔DPA-3SR1〕

3台分の機能が1台に

DPA-3SR1

±0.5μmの繰返し精度はそのままに、
たった1台で3ヶ所の精密着座確認が可能。

省スペース、省配管、省配線によるコストダウンが実現。

新製品「DPA-3SR1」の魅力

主な仕様

形式 DPA-3SR1
繰返し精度 ±0.5μm (マスタ値:1~60μm)
±1μm (マスタ値:60~100μm)

供給圧力変化±1%以内のとき
繰返し精度保証範囲 1~100μm
電気的応答速度 10ms・20ms・80ms (スムージング設定モードで設定可能)
保護構造 IP67
供給圧力範囲 150〜200kPa
使用温度範囲 0℃〜60℃(結露ないこと)

アプリケーション事例:3軸方向ワーク着座確認



機種ラインナップ


  形式名 検出距離 信号設定 価格 ダウンロード


NEW!!
DPA-3SR1
1~100μm

ショートレンジ形
1点設定形×3 オープン価格
カタログ
(PDF)

取説
(PDF)

CAD図
(DXF)


DPA-SR1 1点設定形 オープン価格

VONAで購入

カタログ
(PDF)

取説
(PDF)

CAD図
(DXF)
DPA-SR2 2点設定形

-NG、OK、+NG
クラス判別
オープン価格
取説
(PDF)

CAD図
(DXF)


DPA-LR1

80~350μm

ロングレンジ形

1点設定形 オープン価格

VONAで購入

取説
(PDF)

CAD図
(DXF)
DPA-LR2 2点設定形

-NG、OK、+NG
クラス判別
オープン価格
取説
(PDF)

CAD図
(DXF)
DPA-PLR2B 3点設定形 オープン価格
取説
(PDF)

CAD図
(DXF)
