半導体ウェハの有無検出

半導体製造におけるウェハー検出の課題とリスク

半導体製造装置の設計において、真空チャンバー内のウェハー有無検出は歩留まりを左右する極めて重要なプロセスです。しかし、高真空環境という特殊条件下では、一般的なセンシング技術の適用が困難であり、わずかなミスが製造ラインの停止や製品不良を招くため、設計者には高度な選定眼が求められます。

真空環境における主な課題は、以下の通りです。

課題項目	光学式センサ	一般的なスイッチ
誤作動リスク	光の反射・屈折による誤検知	接触不良や摺動抵抗の変化
汚染リスク	部材からのアウトガス	グリスや樹脂からのアウトガス
耐久性	高温・真空下での劣化	潤滑切れ・固着

特に深刻なのが「アウトガス」と「誤作動」です。樹脂や潤滑油から放出されるアウトガスはウェハーを汚染し、歩留まりを低下させます。また、光学式センサはウェハーの鏡面反射やチャンバー壁面の乱反射により、物理的な有無の判別が不安定になりがちです。

現場のエンジニアにとって、検知ミスによるウェハー破損や装置の稼働率低下は甚大な損失です。メンテナンスの手間や経年劣化への不安を抱える現場からは、「とにかく確実に、シンプルにウェハーの有無を確認したい」という切実なニーズが寄せられています。こうした背景から、真空環境でも安定した性能を発揮する、物理的な接点を持つ確実なソリューションが強く求められています。

真空環境に最適な「タッチスイッチ」という選択肢

真空環境におけるウェハーの有無検出において、光学式センサに代わる「物理接触」による検知が注目されています。光学式センサは非接触である一方、反射率の変化や外乱光、チャンバー内の粉塵といった環境要因による誤作動のリスクを抱えています。これに対し、物理的な接点で対象物を捉えるタッチスイッチは、極めて高い信頼性を誇ります。

検知方式による信頼性の比較

特徴	光電センサ	メトロールGNシリーズ
検知原理	光の反射・遮断	物理的な接触
外乱光の影響	受けやすい	影響なし
ウェハー材質依存	反射率により不安定	材質を問わず一定
真空環境適応	アウトガス対策が必要	低アウトガス設計

物理検知が選ばれる理由

半導体製造の高度化に伴い、微細なウェハーをエラーなくハンドリングする重要性は増しています。光学式センサはウェハーの表面状態や材質によって反射率が変化し、誤検知や検知漏れを引き起こすことがありますが、物理検知方式のタッチスイッチは光の状態に左右されません。物体が先端に触れることで確実に信号を出力するため、環境光や反射特性に依存しない安定した検知が可能であり、歩留まり向上に直結します。

真空対応「GNシリーズ」の強み

メトロールのGNシリーズは、真空環境での使用を前提とした設計が特徴です。厳選された素材による「低アウトガス設計」で汚染リスクを抑え、最大1μm〜という高い繰返し精度を実現しています。さらに最大200℃の耐熱性能を備えており、高温ベーキング工程などの過酷な環境下でも熱変形による精度低下を最小限に抑制。メンテナンスが困難な真空環境下での装置稼働率を大幅に向上させます。

真空対応タッチスイッチ「GNシリーズ」の導入事例

真空環境下におけるウェハーの有無検出において、メトロールの「GNシリーズ」は、物理的な接触による確実な検知を実現します。実際の装置設計における代表的な導入事例を以下にまとめました。

項目	事例1：着座確認	事例2：ベーキング工程
主な目的	ウェハーの正確なセット確認	高温環境での有無検知
設置場所	搬送アームおよびステージ	加熱ステージ近傍
技術的利点	搬送トラブルの未然防止	熱影響を受けない安定性

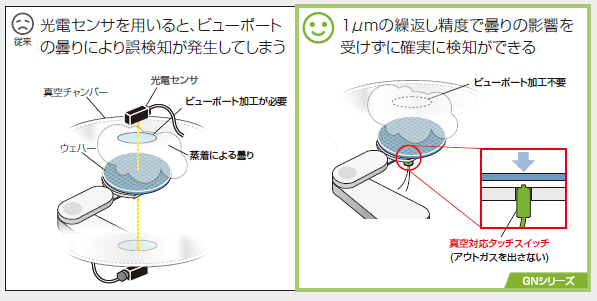

真空チャンバー内のウェハー着座確認

真空搬送時のウェハーのズレや未着座は、重大な搬送エラーを招きます。光センサでは反射率や塵埃の影響で誤検知が発生しやすい環境下でも、GNシリーズなら物理的なプランジャーの押し込みにより確実に検知可能です。材質や膜厚が異なるウェハーが混在しても、設定変更なしで安定した着座確認を実現します。
