原点出しとは?ゼロ点設定の手順・よくあるミスと再発防止策

原点出しとは、加工や測定を行う際に基準となる「ゼロ点(座標のスタート位置)」を設定する作業です。機械や測定器が「どこを基準に動くか」を決めるための基本的かつ重要な工程になります。

本記事では、機械加工技術者・品質管理者・測定担当者を対象にした、原点出しの定義・種類、標準的な具体手順、よくあるミス、原因別の切り分け、記録・検査書式の考え方、関連するJIS規格までを、実務で使えるように解説します。

なお、温度の影響も座標設定の精度に大きく関わるため、寸法・検証に用いる標準温度(20℃)という前提条件も併せて押さえておきましょう。

目次

原点出し(ゼロ点設定)とは何か?

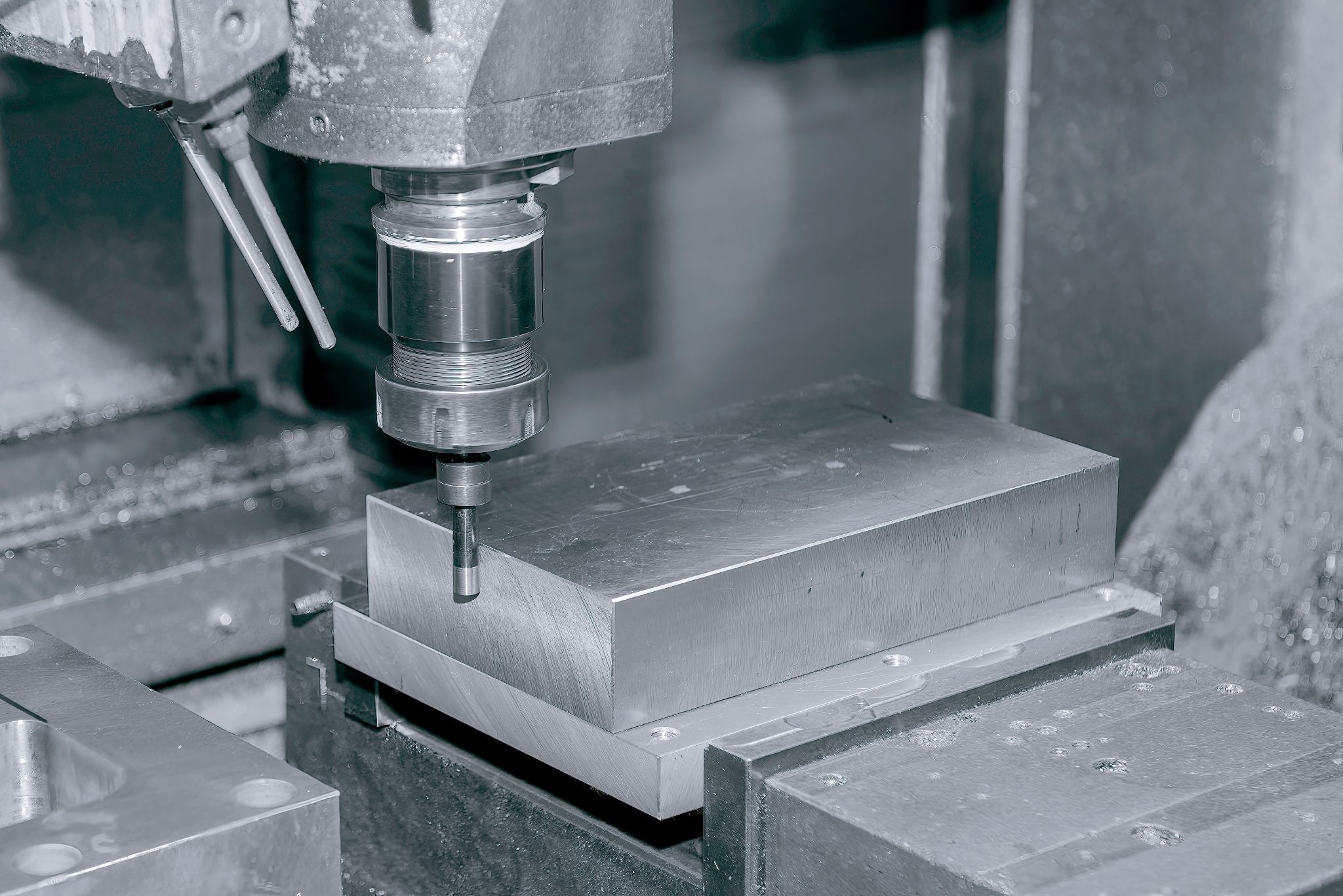

加工原点を専用工具にて精密に測定
加工原点を専用工具にて精密に測定

原点出しは、加工・測定・検査の「座標の基準となるゼロ点設定」をワーク、治具、測定機上に確立し、図面の基準(データム)と現場の座標系を一致させるための工程です。データムとは、幾何公差などで公差域を規制するために設定する、理論的に正確な幾何学的基準のことを指します。

CNCでは、メーカーが定めた機械座標系(原点)を前提に、ワーク座標系(例:G54〜G59)をオフセットとして設定し、加工原点を作ります。

測定器・三次元測定機(CMM)・光学/非接触測定でも、正確なゼロ点(基準点)を作成することは重要で、正確な原点の測定がそのまま製品の品質と精度に直結します。

原点出しの定義と目的

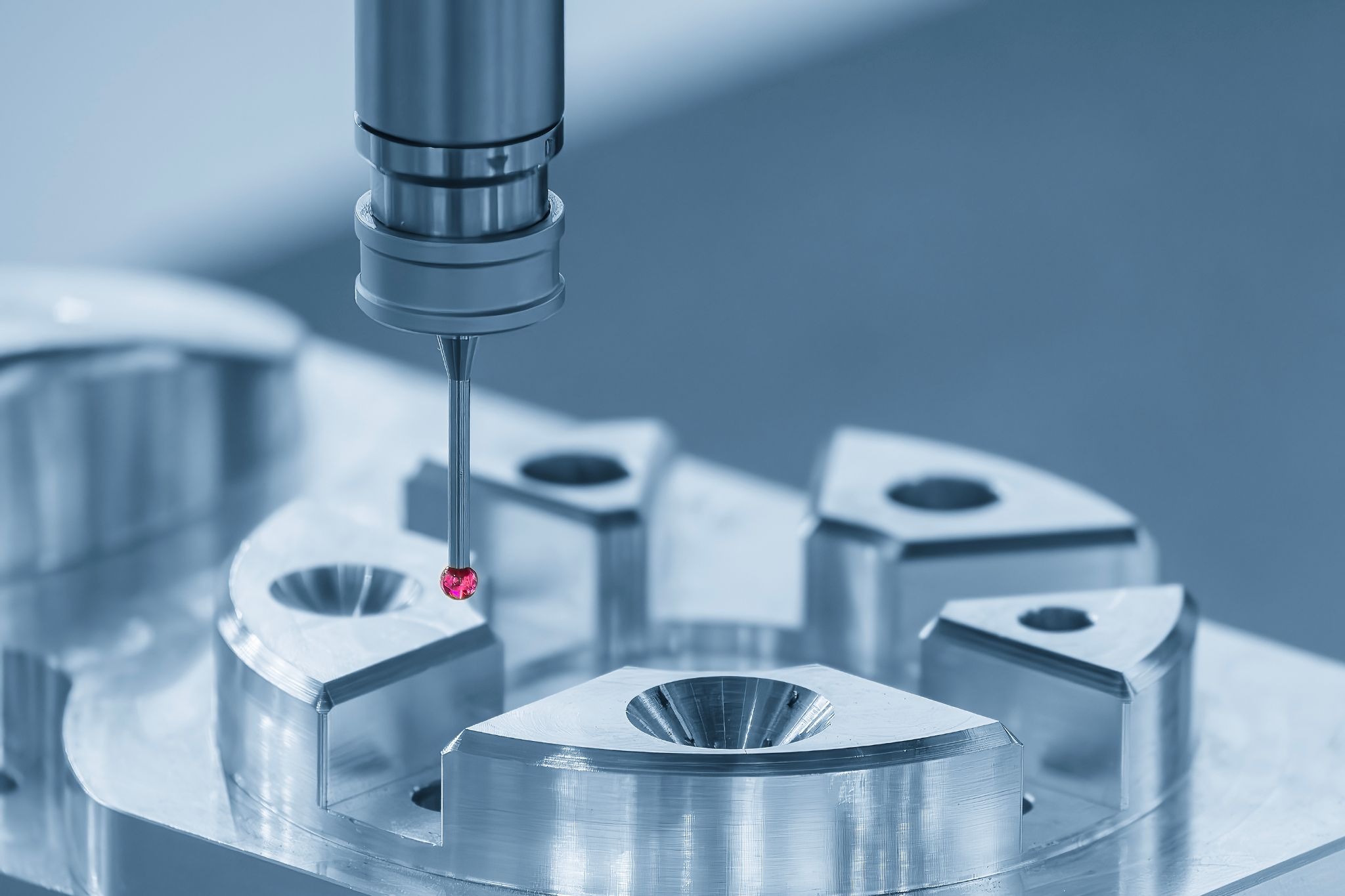

タッチプローブを使用した機内測定の様子
タッチプローブを使用した機内測定の様子

原点出しは、現場での「加工や測定の基準点」を決める作業の総称ですが、実務では次の三つが混同されやすく、これが現場トラブルの要因になりやすいので注意が必要です。

第一に、図面・仕様で定める「基準(データム)」です。データムは、姿勢・位置・振れ等の公差域を規制するための理論的基準であり、データム形体(実物上の基準となる形体)やデータムターゲット(点・線・限定領域)があります。

第二に、機械や測定機が持つ「機械座標系」です。機械の座標系は右手直交座標系で、原点位置は機械メーカーが設定しているため、作業者が変更することはできません。

第三に、作業者が設定する「ワーク座標系(加工原点/測定原点)」です。CNCでは、機械座標系の選択(例:G53)やワーク座標系の選択(例:G54〜G59)をGコードで指定します。

目的は、図面の基準体系(データム系)と、加工・測定の座標体系(ワーク座標系)を同一にし、同じ基準で「作る」「測る」「判定する」状態にするためです。

なお、原点出しは幾何学的な精度だけでなく、環境条件にも依存します。寸法測定・検証の標準温度は20℃であり、「どの温度条件で、何を基準に、どの手順で、どう検証したか」を記録可能な形に落とし込むことが、原点出しの品質を上げるための重要な要素です。

原点出しの種類と適用領域

原点出しは「対象(加工/測定)」「座標系(機械/ワーク/ローカル/フィーチャ)」「検出手段(接触/非接触)」で整理すると、現場での判断が速くなります。

主な分類は次のとおりです。

機械加工(汎用機・段取り作業)

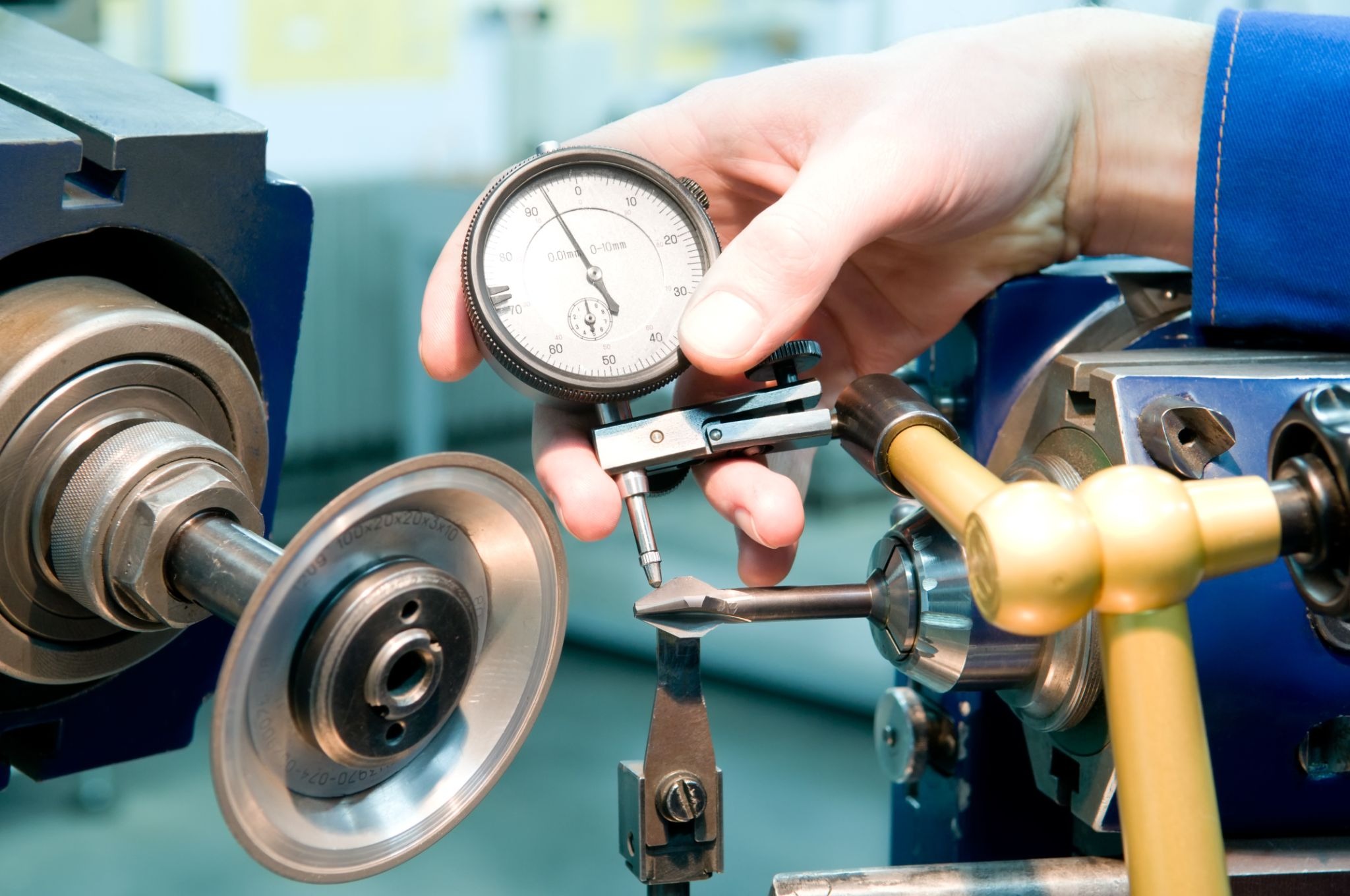

ダイヤルゲージによる心出し工程
ダイヤルゲージによる心出し工程

機械加工(汎用機・段取り作業)では、バイス・治具・ケガキ線やダイヤルゲージで「基準出し(芯出し/面出し)」を行い、加工基準を決めます。ダイヤルゲージで芯出しを行い許容値内に調整するなど、基準の合わせ込みが重要となる工程です。

CNC加工(マシニング/旋盤/複合)

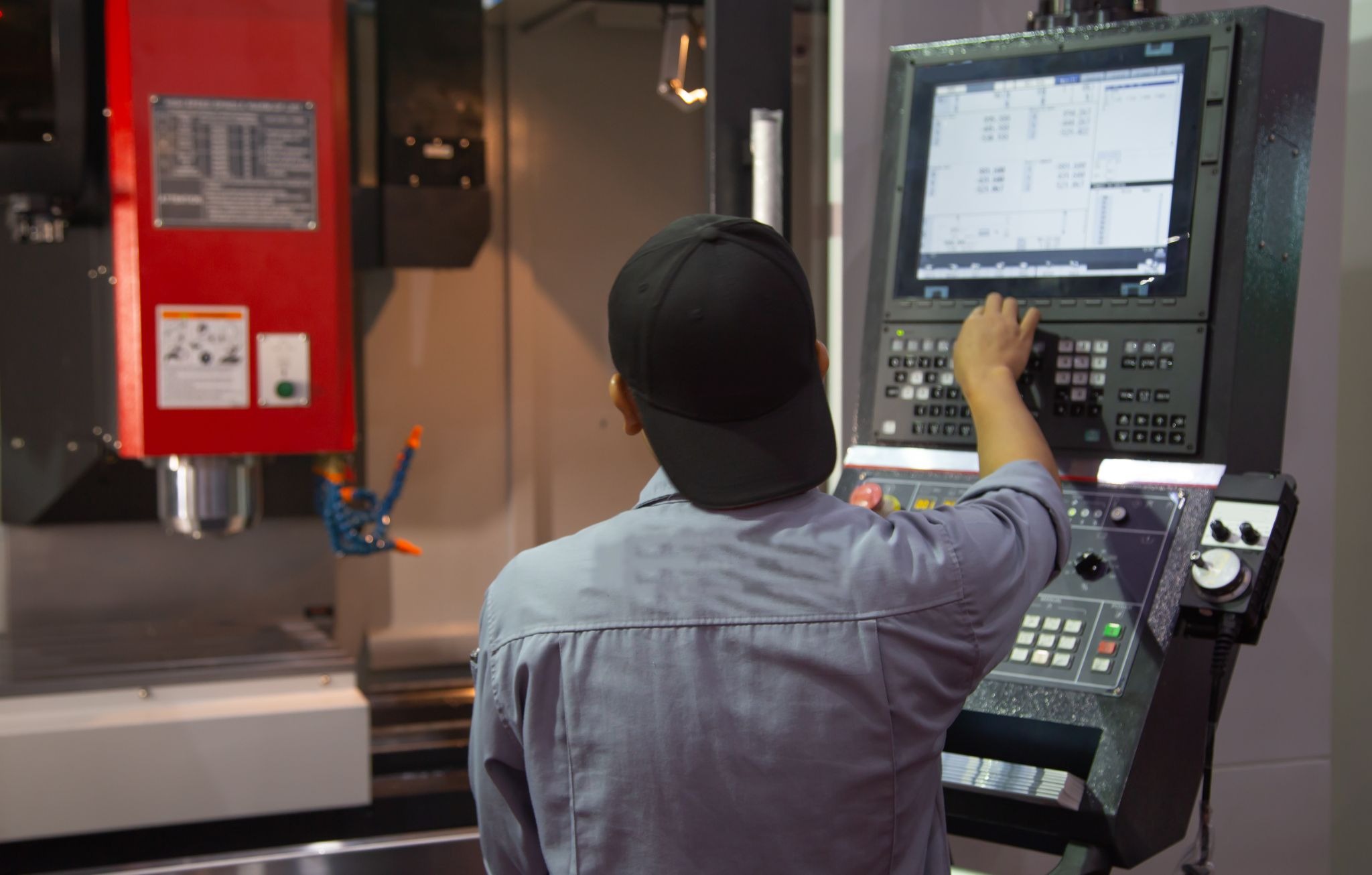

機械加工前のワーク座標系設定
機械加工前のワーク座標系設定

CNC加工(マシニング/旋盤/複合)では、機械座標(固定)に対して加工の基準となるワーク座標系を設定します。原点測定のための測定器を使用し、ワーク原点オフセット(機械原点からのオフセット値)として入力します。

機上計測・プロービング(タッチプローブ)

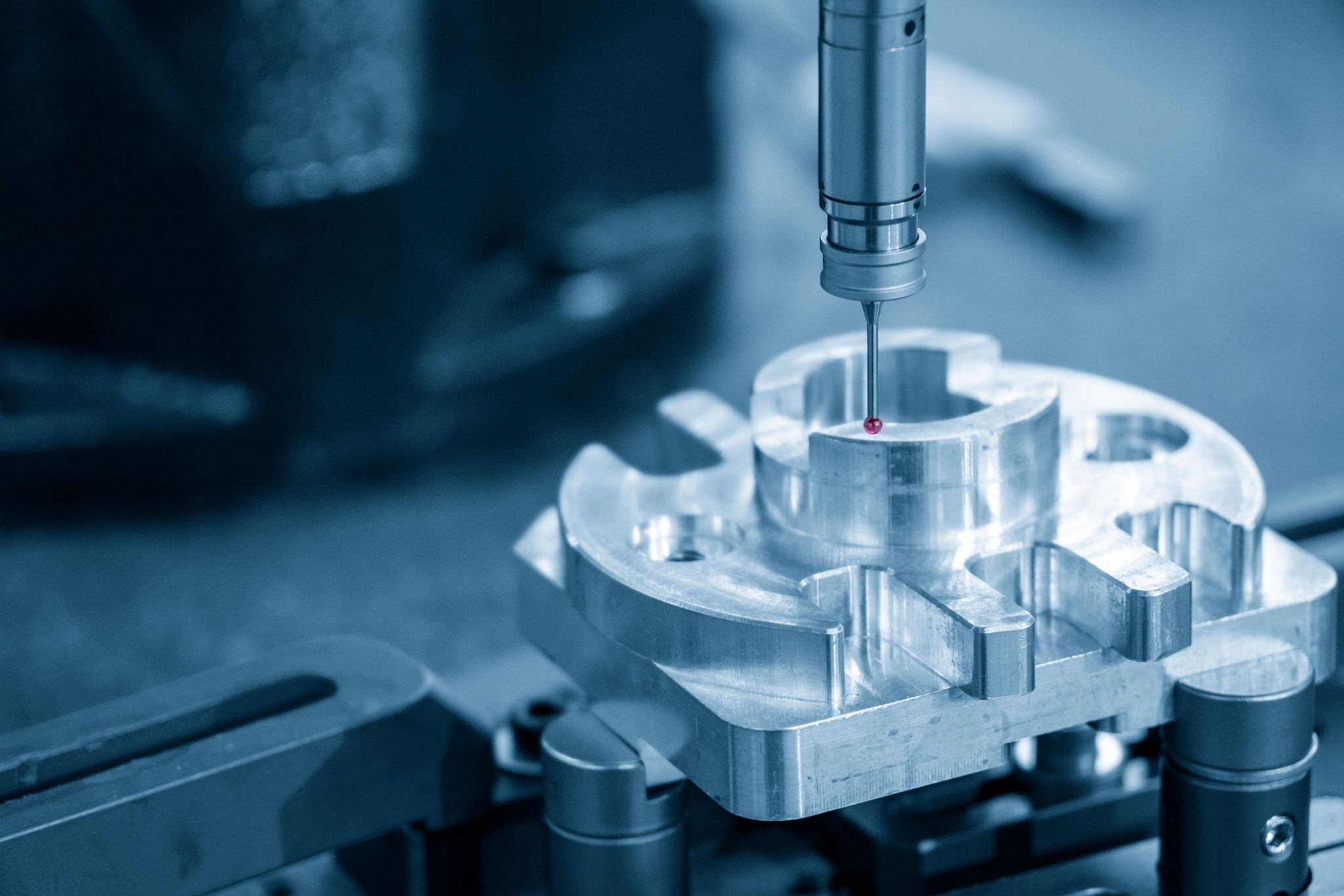

加工直後のタッチプローブによる機上計測
加工直後のタッチプローブによる機上計測

機上計測・プロービング(タッチプローブ)は、原点出しの自動化・半自動化につながります。加工前の取付確認、工作物の位置・アライメント、加工後の機上測定、工具の測定(長さ/半径/オフセット)、工具折損検出など幅広い用途で応用できます。

測定器(ノギス、マイクロメータ、ダイヤルゲージ等)

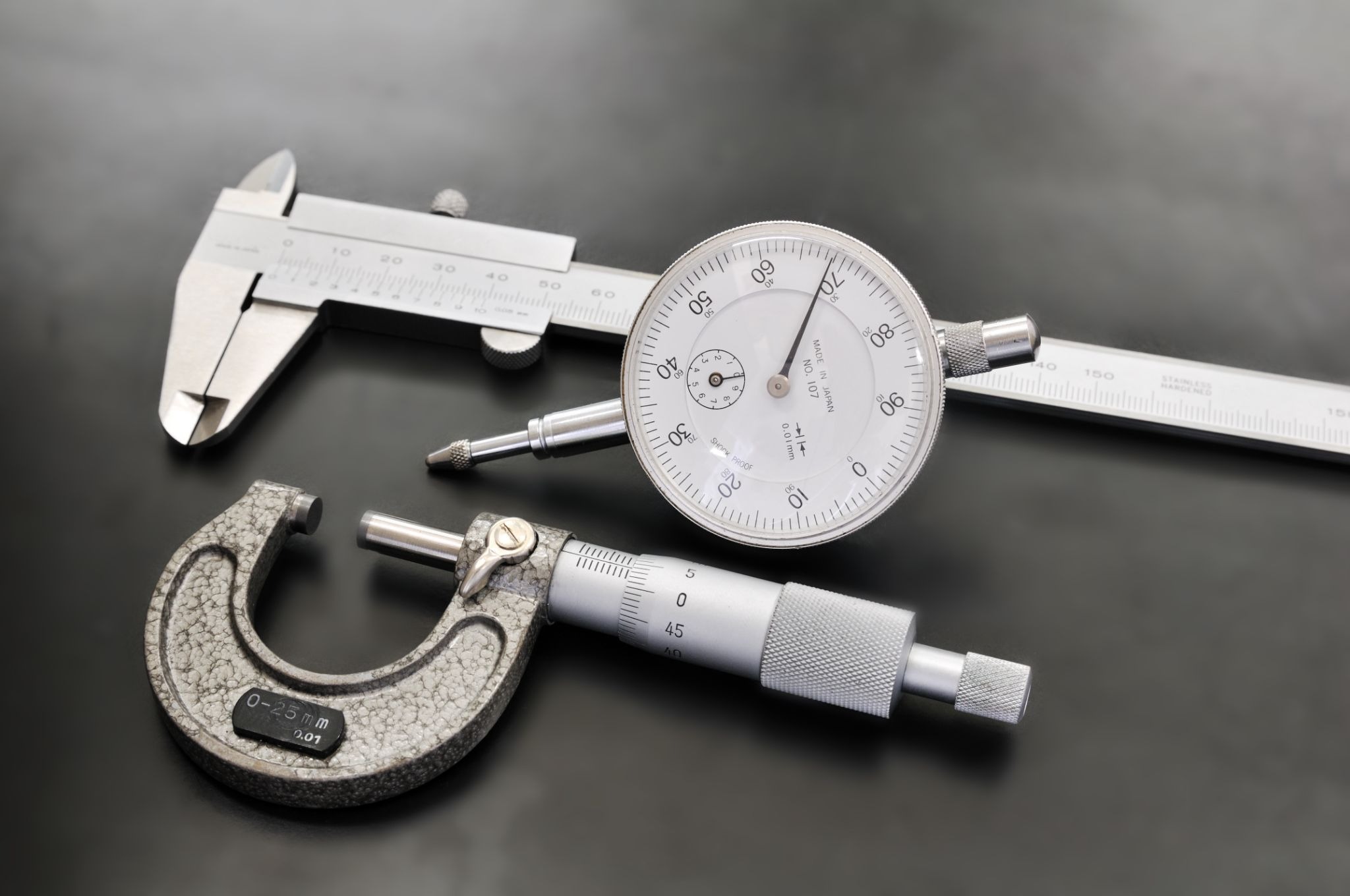

ノギス、マイクロメータ、ダイヤルゲージ
ノギス、マイクロメータ、ダイヤルゲージ

測定器(ノギス、マイクロメータ、ダイヤルゲージ等)では、ゼロ点確認・ゼロ調整そのものが原点出しに該当します。ノギスは測定前に測定面を清潔にし、外側用ジョウを閉じた状態でゼロ目盛が合致するかを確認します。デジタルノギスも同様に、測定面を閉じた状態でゼロ点に設定します。

ダイヤルインジケータはマスターに当てて指針とゼロを合わせます。

三次元測定機(CMM)

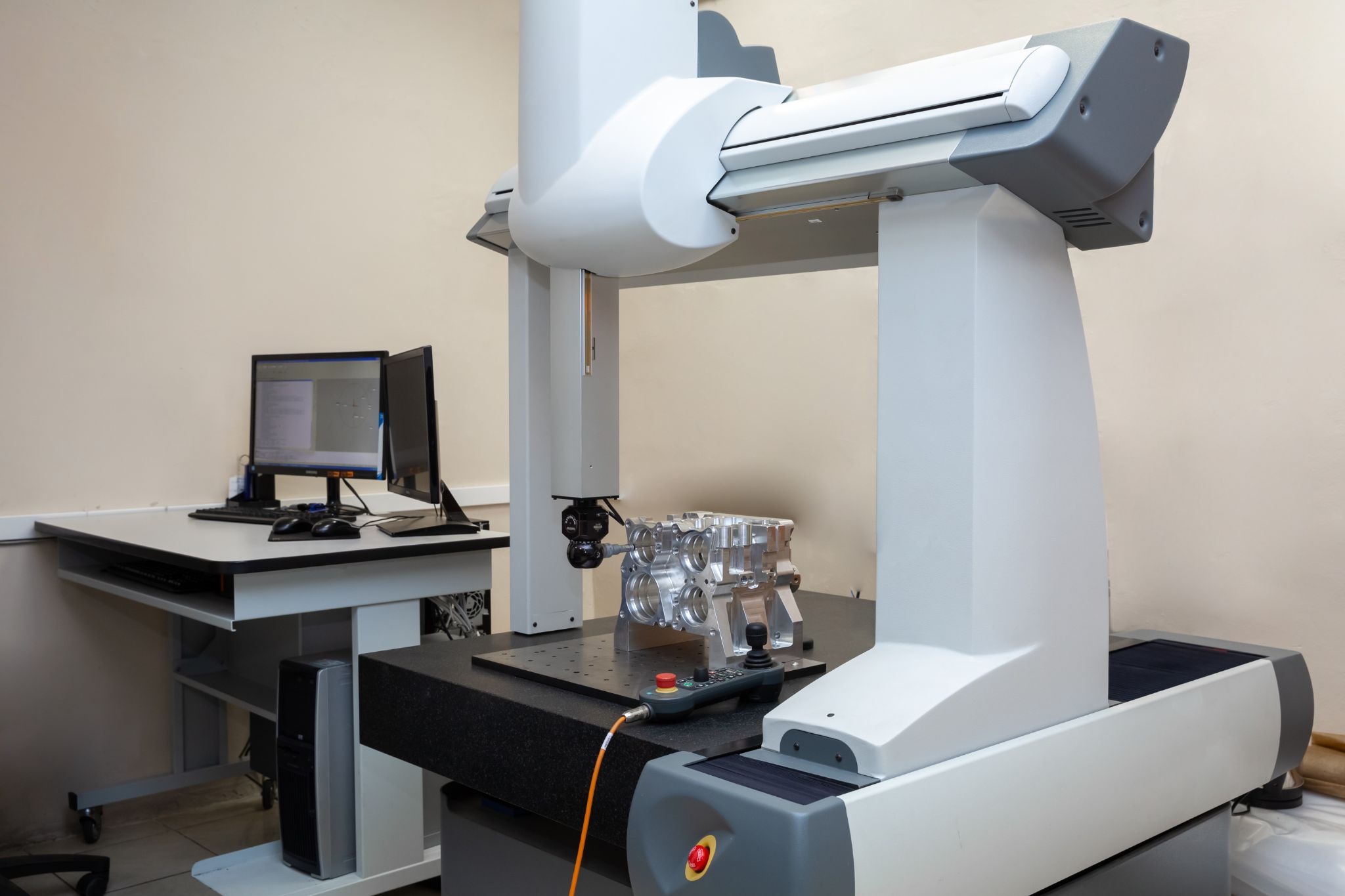

三次元測定機
三次元測定機

三次元測定機(CMM)では、ワークの置き方のズレを吸収して図面基準で測るために、座標系(ワーク座標系/アライメント)を作ります。

光学/非接触測定(画像測定、レーザスキャン等)

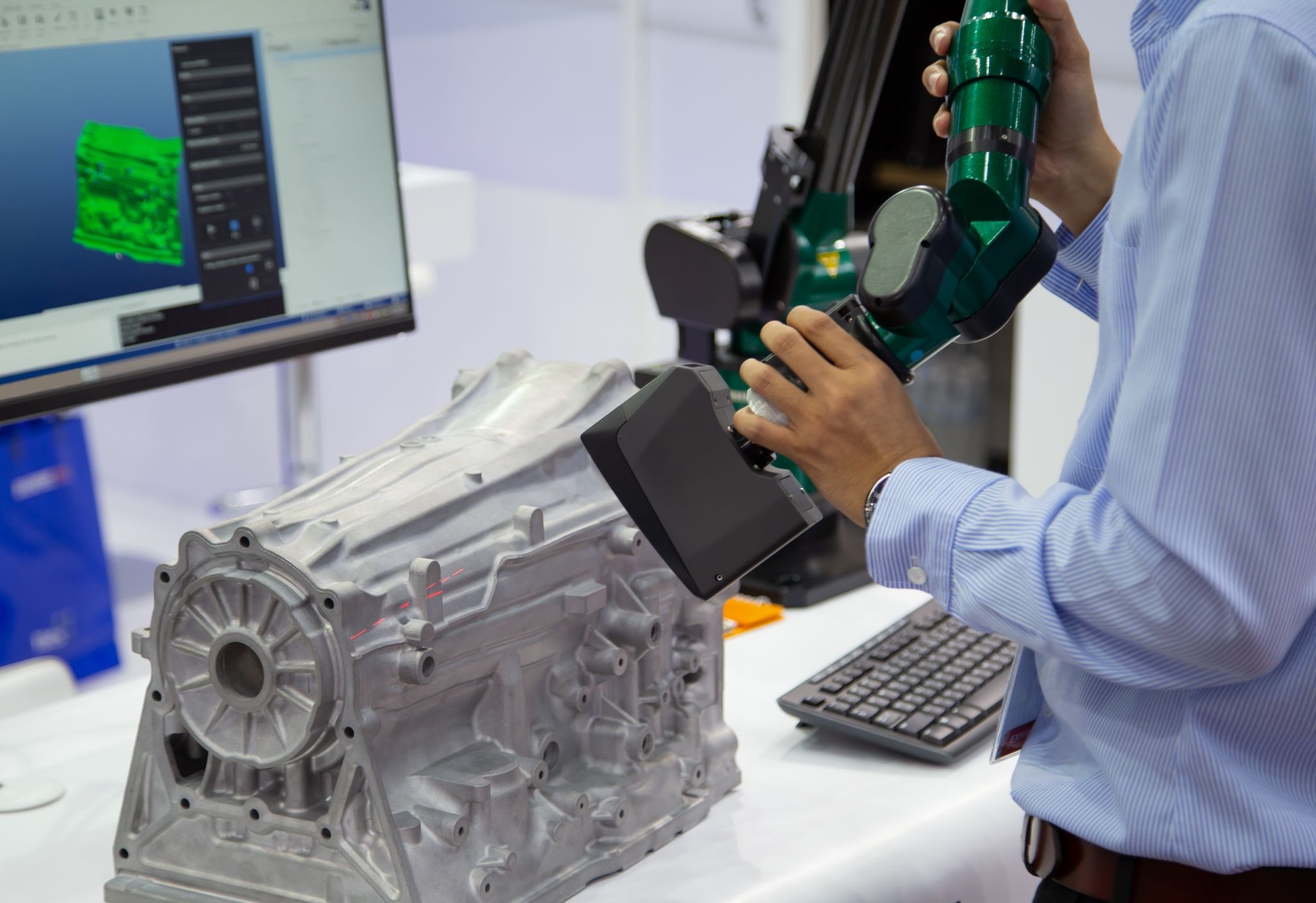

工業用三次元レーザースキャナー
工業用三次元レーザースキャナー

光学/非接触測定(画像測定、レーザスキャン等)では、座標系の作り方・データムとの対応付け・MBD(セマンティック情報)の有無確認が特に重要です。外殻形体(実表面)と誘導形体(軸線など)の違いや、意図的な座標系の可能性などに注意が必要です。

原点出し手法の比較

下表は、代表的な原点出し手法を「何をゼロにしているか(幾何/座標/指示)」で比較したものです。なお結果は、機械幾何精度・温度・固定剛性・プローブ/測定器の校正に強く依存します。

対象領域 手法(代表例) ゼロの定義(基準) 必要な道具・機能 注意点 代表的な確認方法
CNC加工 ワーク座標系(G54〜G59)を設定 機械原点からのオフセットでワーク原点を定義 CNC座標系機能(G54〜) G54/G55取り違え、符号ミス 原点近傍への安全アプローチ→寸法確認
CNC加工 G10でワーク座標を書き換え プログラムからワーク原点オフセットを書き換え G10、マクロ等 値が「戻らない」/意図せず書き換え プログラム内のG10/変数有無点検
機上計測 タッチプローブでワーク位置・アライメント取得 接触点群から平面/穴中心等を推定し座標系を確立 接触プローブ、プロービングサイクル 環境/機械/ソフトの複合影響、評価の難しさ 既知基準で繰返し測定・性能評価
CMM アライメント(面→線→点等) データム系に沿ってワーク座標系を作成 CMM、測定プログラム 点配置/データム定義で結果が変わる ISO 10360/JIS B 7440の受入・定期検査
非接触測定 データムと座標系の照合+校正 データム(外殻/誘導)と座標系指示を整合 画像/光学計測器、校正手順 デフォルト座標の見落とし、MBD情報不足 データム系と座標系指示のレビュー
汎用測定器 ゼロ点確認/ゼロ調整 測定面が閉じた状態・マスター当接でゼロ ノギス、ダイヤル、マスター 汚れ・温度変化・視差・測定力 ゼロ確認、清掃、定期ゼロ調整

原点出しの具体的な手順

ここからは、CNC・測定器・CMM・非接触測定に共通する「標準的な原点出し」の手順を解説します。
なお、寸法検証の標準温度は20℃であるため、可能な範囲で温度条件(恒温室/工場設定温度等)も前提として扱います。

  1. 開始: 図面/3DA/検査基準の確認
  2. データム/データム系の確認(外殻形体・誘導形体/ターゲット含む)
  3. 環境条件の確認(標準温度20℃/温度変動/振動など)
  4. 設備準備(機械原点復帰/暖機/治具・工具・測定器の点検)
  5. ワーク固定・拘束条件の確定(データムターゲット/固定ポイント反映)
  6. 基準形体の測定・検出(面・穴中心・エッジ等を取得)
  7. 座標決定(ワーク座標系/アライメント/ローカル座標)
  8. オフセット設定(G54〜/工具長・径補正/必要に応じG10等)
  9. 確認: エアカット/テストカット/既知寸法で検証
    → OK:10. 記録・承認(座標値/条件/検証結果を保存)
    → NG:11. 原因切り分け(固定/温度/補正/座標系取り違え等)→ 4. 設備準備へ戻る

準備:図面確認から環境条件まで

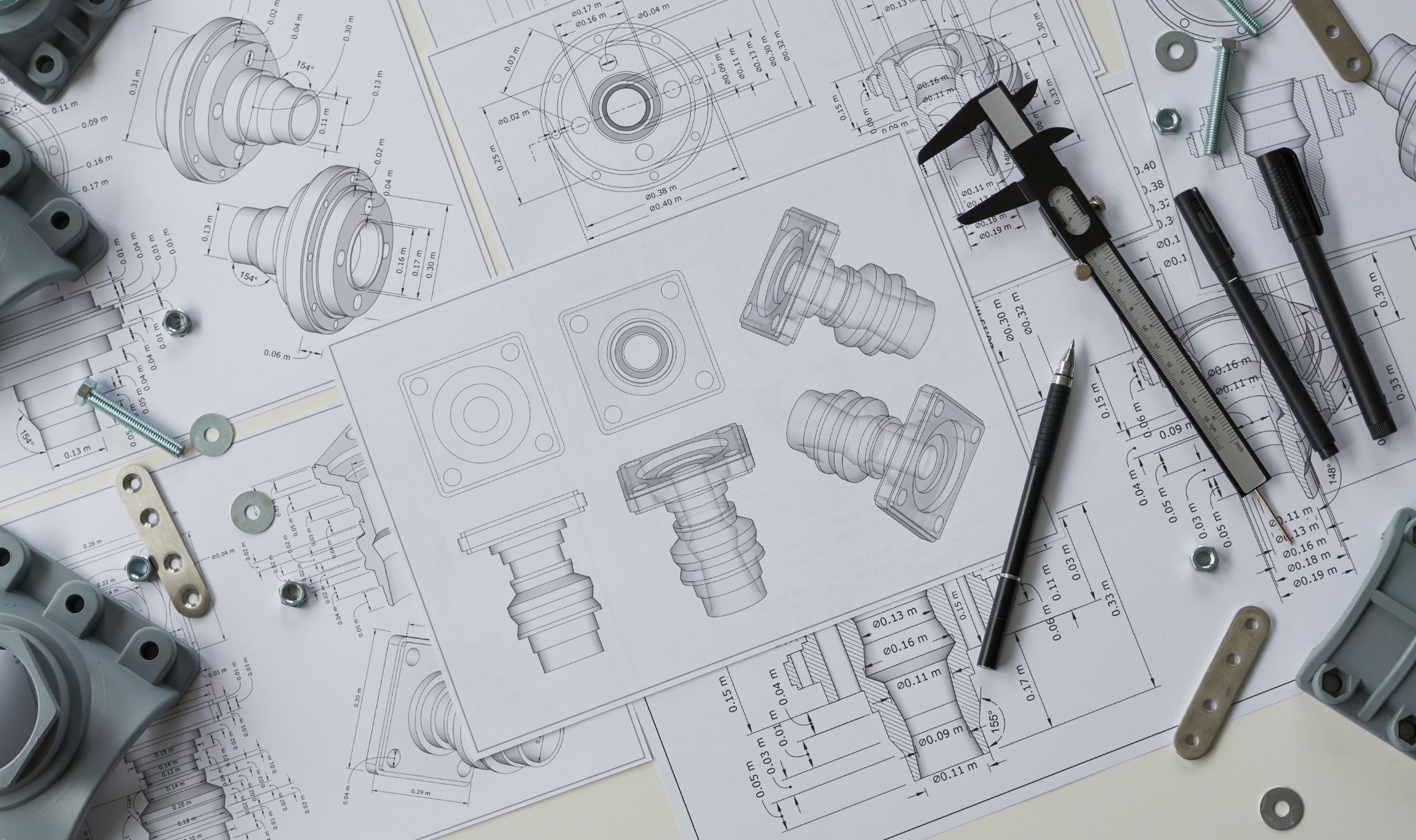

図面から加工と寸法検査の基準を確認する
図面から加工と寸法検査の基準を確認する

まず、図面・3DA・検査基準を確認し、データムとデータム系、データムターゲット(固定点・接触点の指定)があるかを確認します。加工・測定の基準が「どの形体」に置かれているかを明確にした上で作業を開始してください。

次に、環境条件(温度・振動等)を確認します。寸法測定・検証の標準温度は20℃と決められており、温度変動幅が大きいと測定結果や機械精度に悪影響を及ぼします。可能であれば「測定時の温度」「暖機の有無」「温度変動」まで記録できる形にしておくのが理想です。

CNCでは、機械原点復帰と座標系の前提合わせも重要です。機械座標系の原点はメーカーが定めておりユーザー側では変更できないため、未復帰や原点不整合があると、オフセットが正しくても加工結果が合わなくなります。

工具・治具・測定器の準備と確認

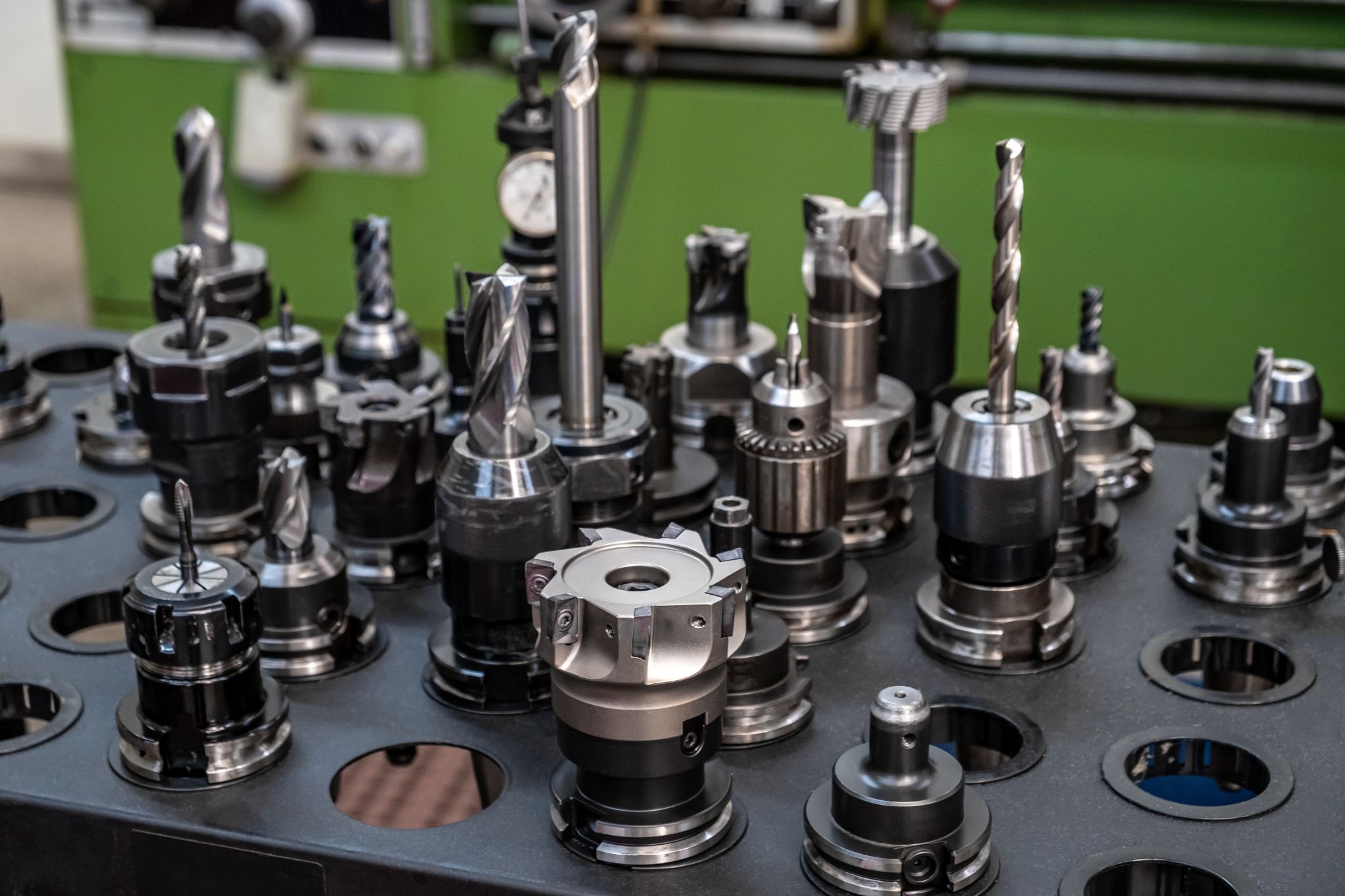

加工箇所に適した工具の準備とサイズ・形状の確認
加工箇所に適した工具の準備とサイズ・形状の確認

測定器のゼロ点確認は、測定担当・加工者双方に必須の基本動作です。ノギスは測定面を閉じてゼロ目盛が合致することを確認し、視差を避けるため真正面から読みます。デジタルノギスも測定面を閉じた状態でゼロ点設定をおこないます。

比較測定に使うダイヤルインジケータは、マスターに当ててゼロを設定し、測定子の当て方(方向と直角・平行関係)も確認します。ゼロがズレた場合は清掃してゼロ点確認を行います。温度変化でゼロ点位置が変化することがあるため、定期的なゼロ点調整を実施してください。

工具補正(工具長/径/ノーズR等)の準備も段取り確認の一部として扱うとミスが減ります。工具形状補正量を設定した後にワーク座標系(ワークシフト量、Zオフセット量)を設定し、増分値入力でエアカットしながら確認します。

ワーク固定の考え方

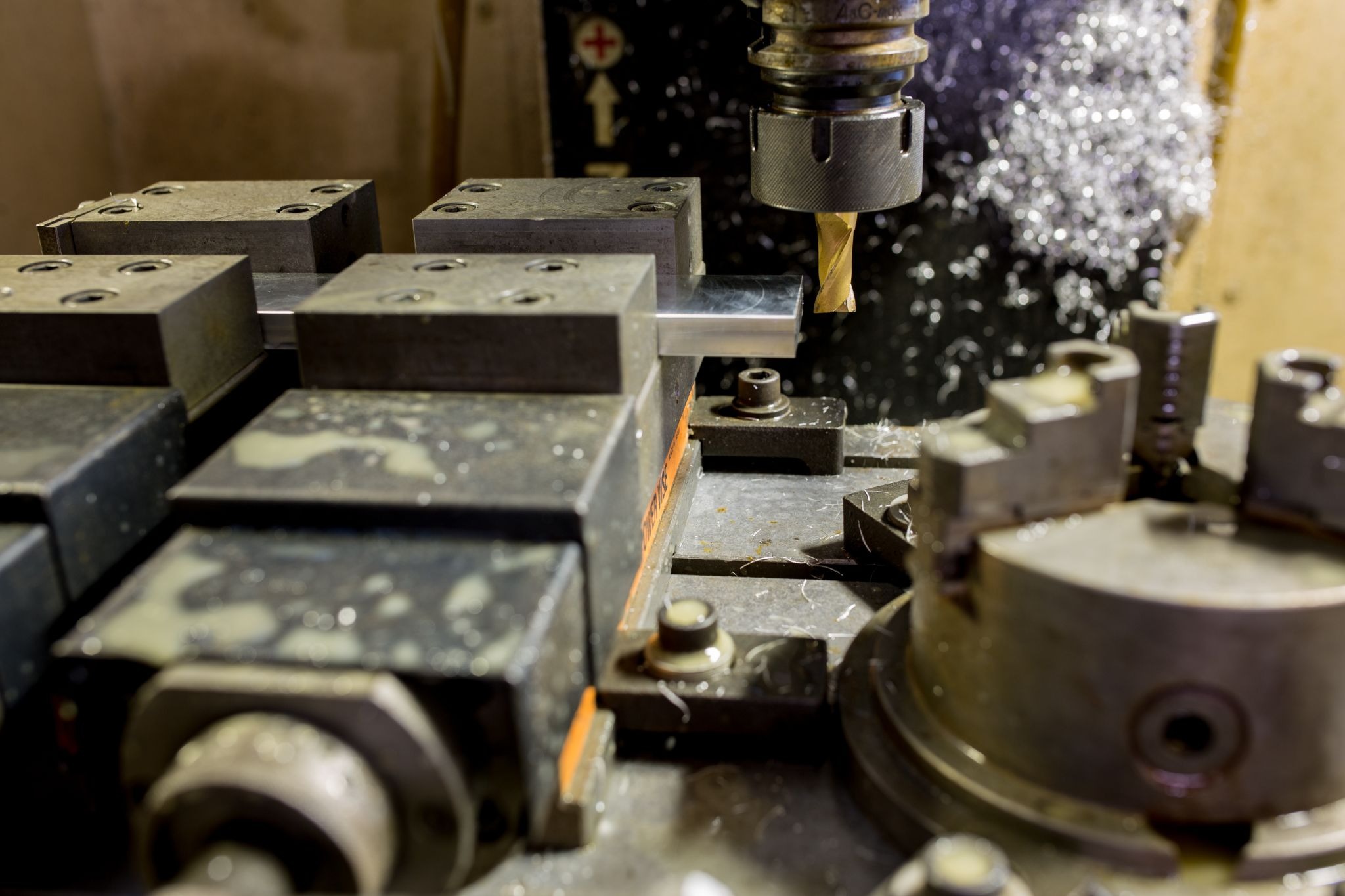

ワークを指定された方法で固定する
ワークを指定された方法で固定する

ワークの固定は「精度」だけでなく「座標の再現性」を決定する工程です。拘束状態の指示(固定ポイント、データムターゲット等)がある場合、固定方法は座標系の成立条件そのものになります。

部品固定方法の指示(拘束状態)や、データムターゲットで固定ポイントの指示があるかどうかの確認をしてください。固定が不安定だと、同じ部品でも測定や加工の結果が変わります。

座標の決定方法|CNC・CMM・非接触測定の違い

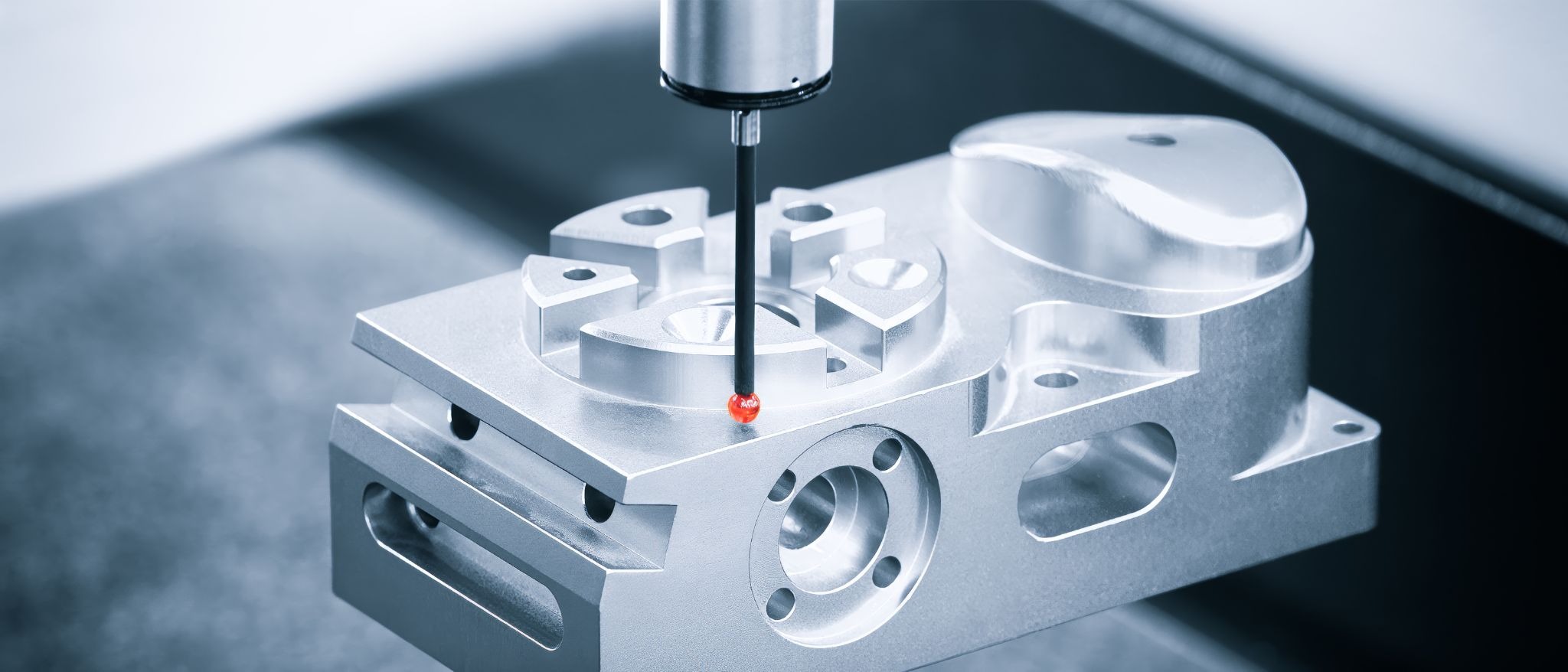

三次元測定のためのアライメントの設定
三次元測定のためのアライメントの設定

CNCのワーク座標系(G54〜G59)は、機械原点を起点とするオフセット値としてワーク原点を定義したものです。実際の加工ではワーク原点オフセットとして入力します。G92のように現在位置を「仮想原点(ワーク原点)からの座標位置」に設定するGコードもありますが、座標の意味を理解した上で使うようにしましょう。

CMMでは、ワークの置き方のズレを吸収して図面基準で測るために、ワーク座標系(アライメント)を作ることが基本的な工程になります。測定方法(点配置・データム定義など)が変わると精度が低下し測定をやり直す必要があるため、「点をどう取ったか」が原点出しの工程で重要になります。

非接触/光学測定では、外殻形体(実表面)と誘導形体(軸線など)の違い、標準(デフォルト)ではない意図的座標系の可能性、3DAモデルにセマンティック情報が含まれているか等を確認することが重要です。

オフセット設定と管理のポイント

入力したオフセット値は「管理対象」として扱う必要があります。いつ・誰によって設定され、どのプログラムで使われるかを管理しないと、原点が「漂流」してしまいます。ISO 9001では、プロセス運用に必要な文書化情報の維持と保持が求められており、設定値の記録・版管理は原点出し工程の一部となっています。

特にG10等による「座標の書き換え」には注意が必要です。G10はワーク座標(G54〜G59)や工具補正量をプログラム上での変更を可能にするGコードで、座標値そのものが書き換わるため、プログラム終了やリセットでは元に戻りません。「プログラム実行でワーク座標原点の値が変わってしまった」というトラブルの原因として、G10やマクロ変数の書き換えがよく挙げられます。

多品種切替でG10を使う場合は、「書き換えを許容する運用ルール(権限、版管理、復旧手順)」までを含めたものを「原点出し工程」として設計し、属人化防止のための作業手順書を作成し保存してください。

確認方法|エアカットとクロスチェック

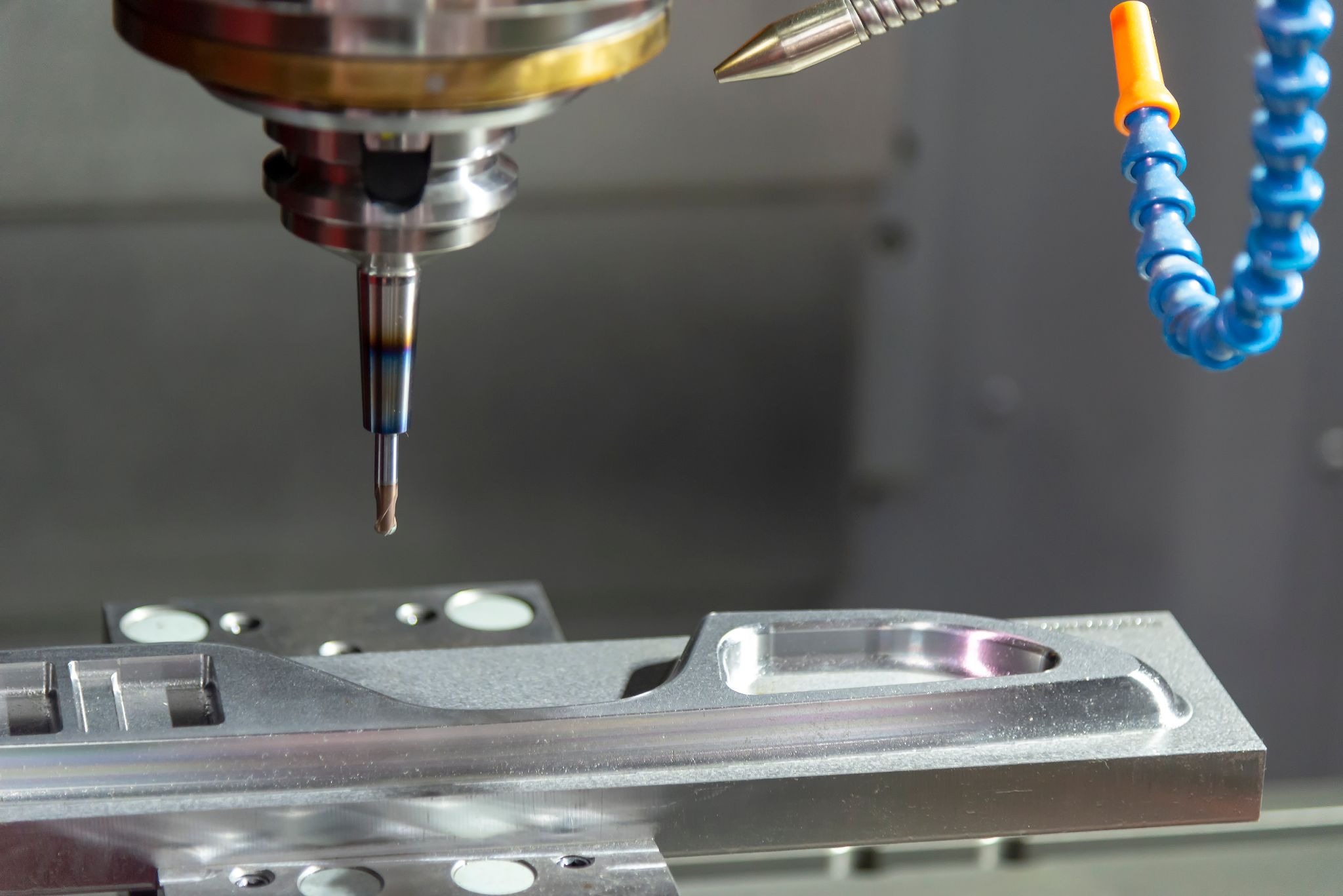

エアカットによる工具補正とワーク座標のチェック
エアカットによる工具補正とワーク座標のチェック

段取り後は、ワーク座標系の設定値に増分値(例:+100)を入力してプログラム原点をずらし、エアカットでプログラムの挙動を確認しながら工具補正とワーク座標系設定を検証する方法が有効です。「主軸(Z軸)を安全圏にずらして意図どおり動くかを確認する」という方法は、機種に依存しない「原点出しの基本」として使えます。

測定器によるクロスチェックも重要です。ノギス・ゲージ・基準器等による確認と合わせて、確認に使う測定器自体の健全性(ゼロ、清掃、当て方)も必ず確認してください。長時間の使用や温度変化でゼロが変化することがあるため、定期的なゼロ点調整を実施しましょう。

注意点とよくあるミスの整理

原点出しのミスは「検出(測る)」「換算(計算する)」「入力(登録する)」「運用(維持する)」のどこで崩れたかを整理することで、効果的な再発防止策になります。

以下は、実務で頻出する代表的なミスです。

図面データムと現場基準の不一致

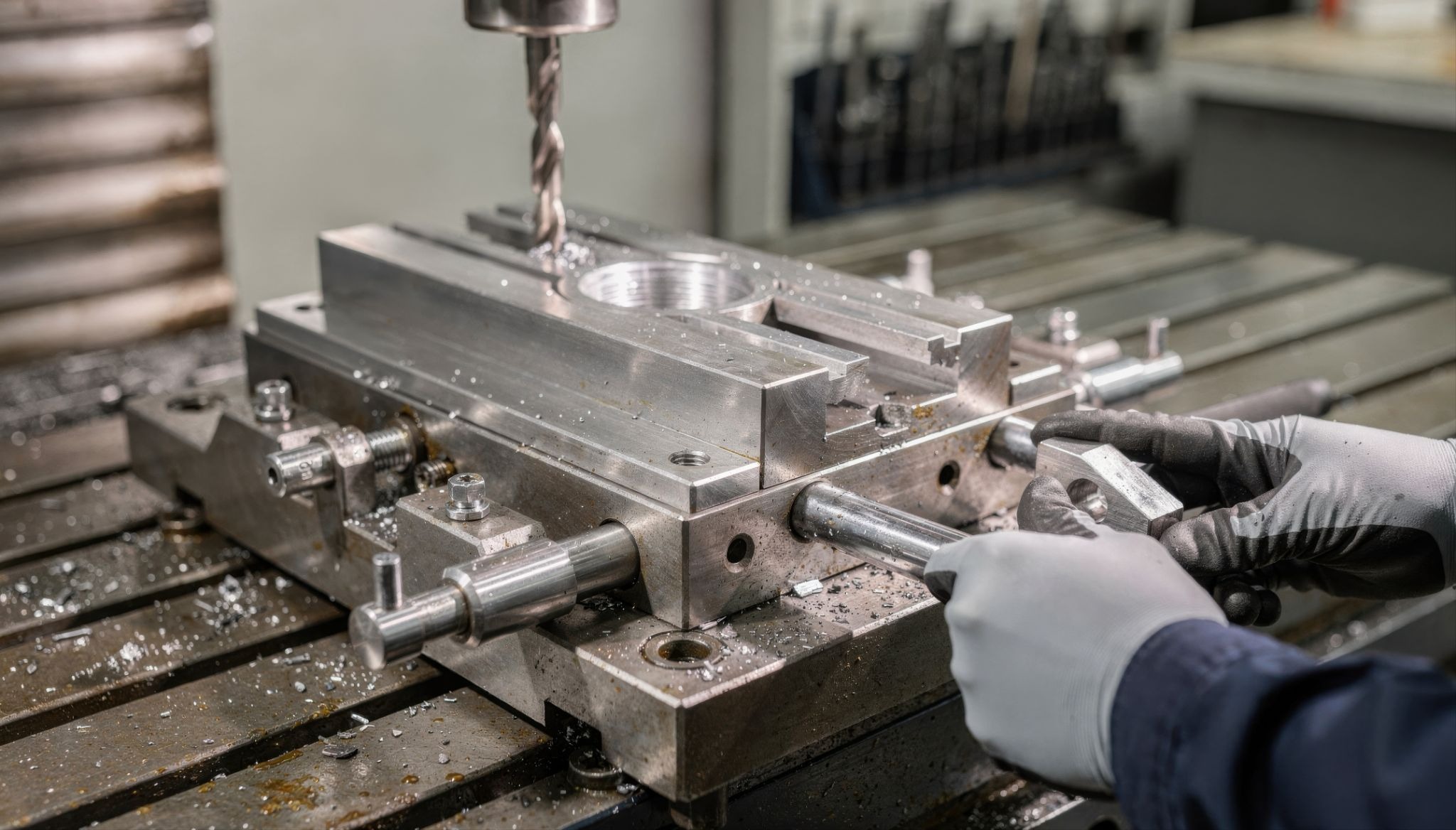

指示されたデータムターゲットと拘束方法によりワークをクランプする
指示されたデータムターゲットと拘束方法によりワークをクランプする

データムは理論基準であり、実物上のデータム形体・ターゲットによって確立します。データムターゲットや拘束指示を無視すると、同じ部品でも固定状態が変わり、結果が変わります。

符号(+/−)や仕上げ代、アプローチ量の取り違え

仕上げ代の正負を逆に考えた、アプローチ量を考慮しなかった、といったミスが現場でよく起きます。「座標決定は合っているのに、実際の加工開始位置がズレる」という典型パターンです。

ワーク座標系の取り違え(G54とG55など)

ワーク座標系は複数持てるため便利ですが、選択ミスが起きると「全工程が正しくても全てズレる」事故になります。

G10/マクロ等による意図しない書き換え・復旧不能

G10は便利ですが、値が戻らない仕様である点に注意が必要です。G10やマクロ変数が原因でワーク原点値が変わるケースがあり、プログラムの点検や加工後の原点の確認が有効な対策になります。

温度・外乱の見落とし

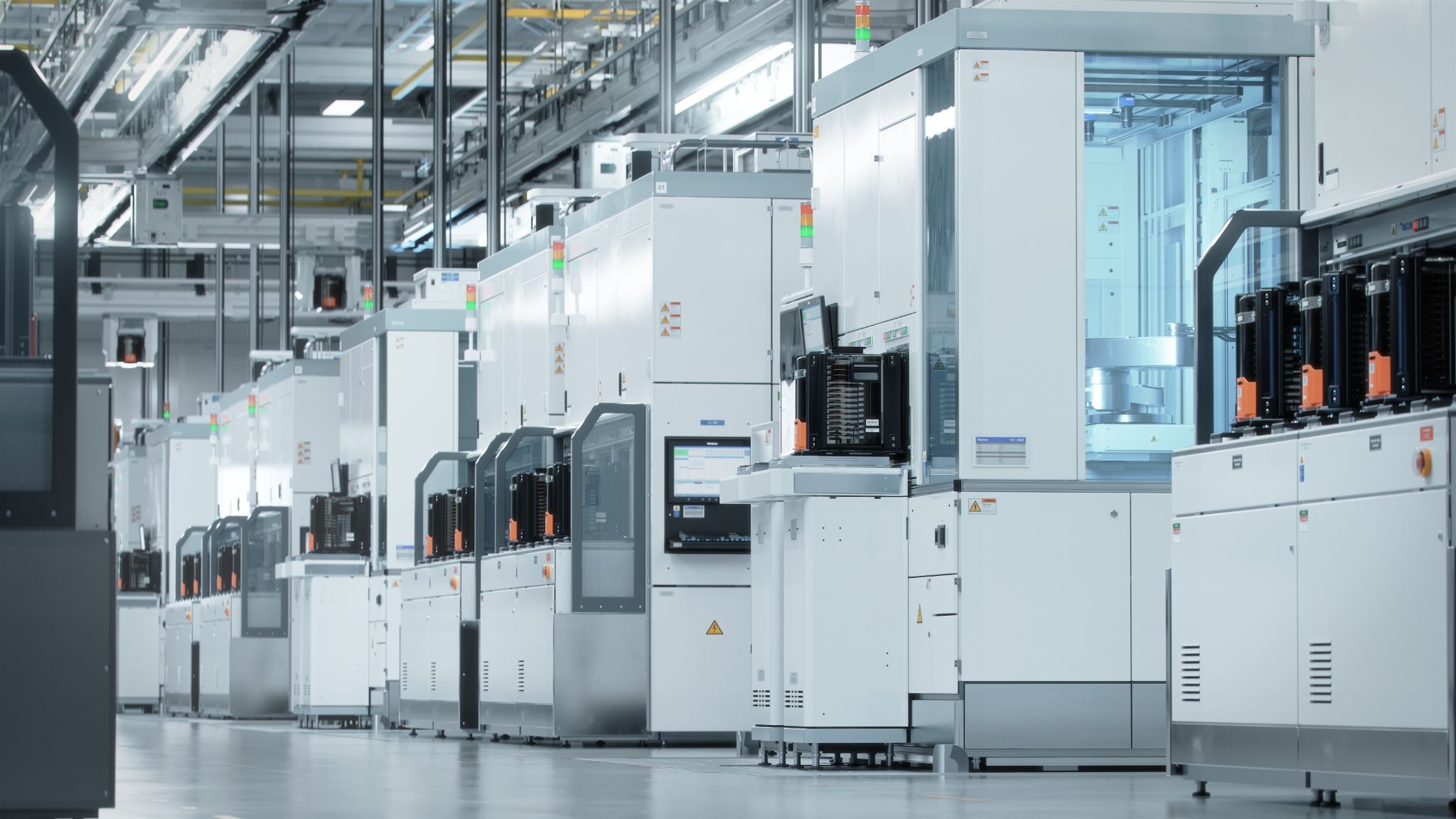

高精度加工には、徹底した温度・気圧の管理や外的要因の排除が必要不可欠
高精度加工には、徹底した温度・気圧の管理や外的要因の排除が必要不可欠

段取り直後と切削熱が入った後でズレるケースがあります。工作機械の精度は外部振動・温度変化・気圧変動などの影響を受けます。「暖機」「温度変動」「測定タイミング」を工程設計に組み込んでおくと安全です。

トラブルシューティング|症状別の原因切り分け

「症状→疑う順番→確認→対策」を短距離で回すための切り分け観点を整理します。工作機械プロービングの性能は、環境・工作機械・プローブ・ソフトの複合影響として現れるため、単独原因の決め打ちが外れやすい領域です。

狙い寸法が全体に一定量ズレる(X/Y/Zで同方向)

疑う順番は、
(1) ワーク座標系選択ミス
(2) 原点オフセット入力値
(3) G10/マクロによる書き換え
(4) 工具補正の適用漏れ
の順です。

まず「どのWCSが有効か」を確認し、次にG10がプログラム終了・リセットで戻らない仕様であることを踏まえ、プログラム内のG10・マクロ変数を検索・点検します。

穴位置(ピッチ)がバラつく・同一方向に偏る

工具補正だけでなく、位置決めの再現性・バックラッシュの影響・温度ドリフトなども原因として考えられます。工作機械の位置決め精度は温度・湿度・気圧などの環境条件の影響を受けるため、環境が不安定な場合は精度が低下することがあります。

CMMで同じ部品なのに測定値が変わる

固定方法(拘束状態)と座標系(アライメント)の作り方(点配置・データム定義)を最優先で確認してください。CMMは測定方法によってデータ処理が変わるため、「点をどう取ったか」が測定結果に直結します。

測定器のゼロが安定しない

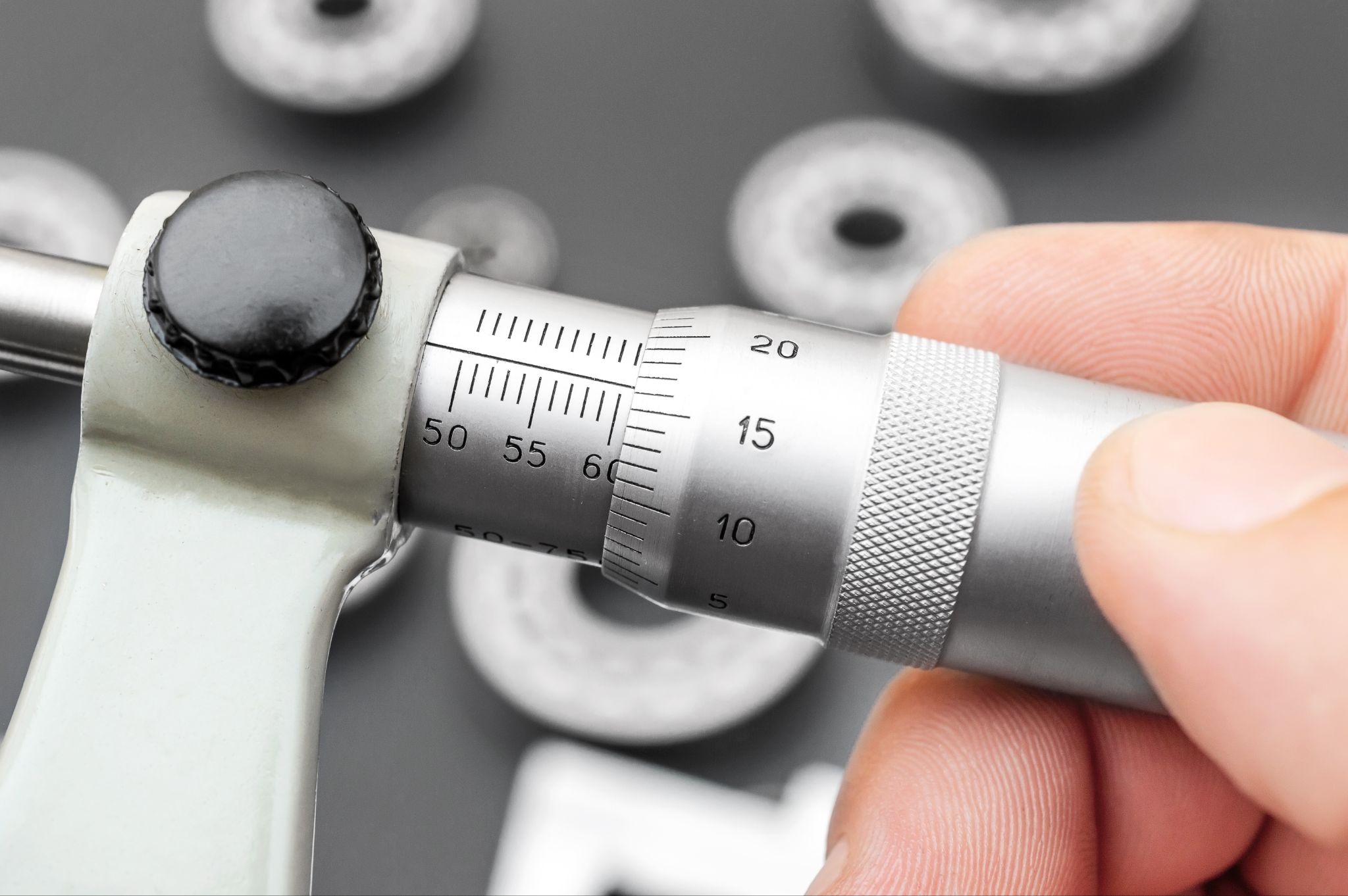

マイクロメータのゼロ調整
マイクロメータのゼロ調整

清掃→ゼロ点確認→定期ゼロ調整、を基本動作にしてください。ゼロ点のずれを発見したときは、測定子・アンビルの清掃とゼロ点確認をおこないます。

また、温度変化でゼロ点位置が変化することがあるため、定期的なゼロ点調整が必要です。

品質管理と検査記録の考え方

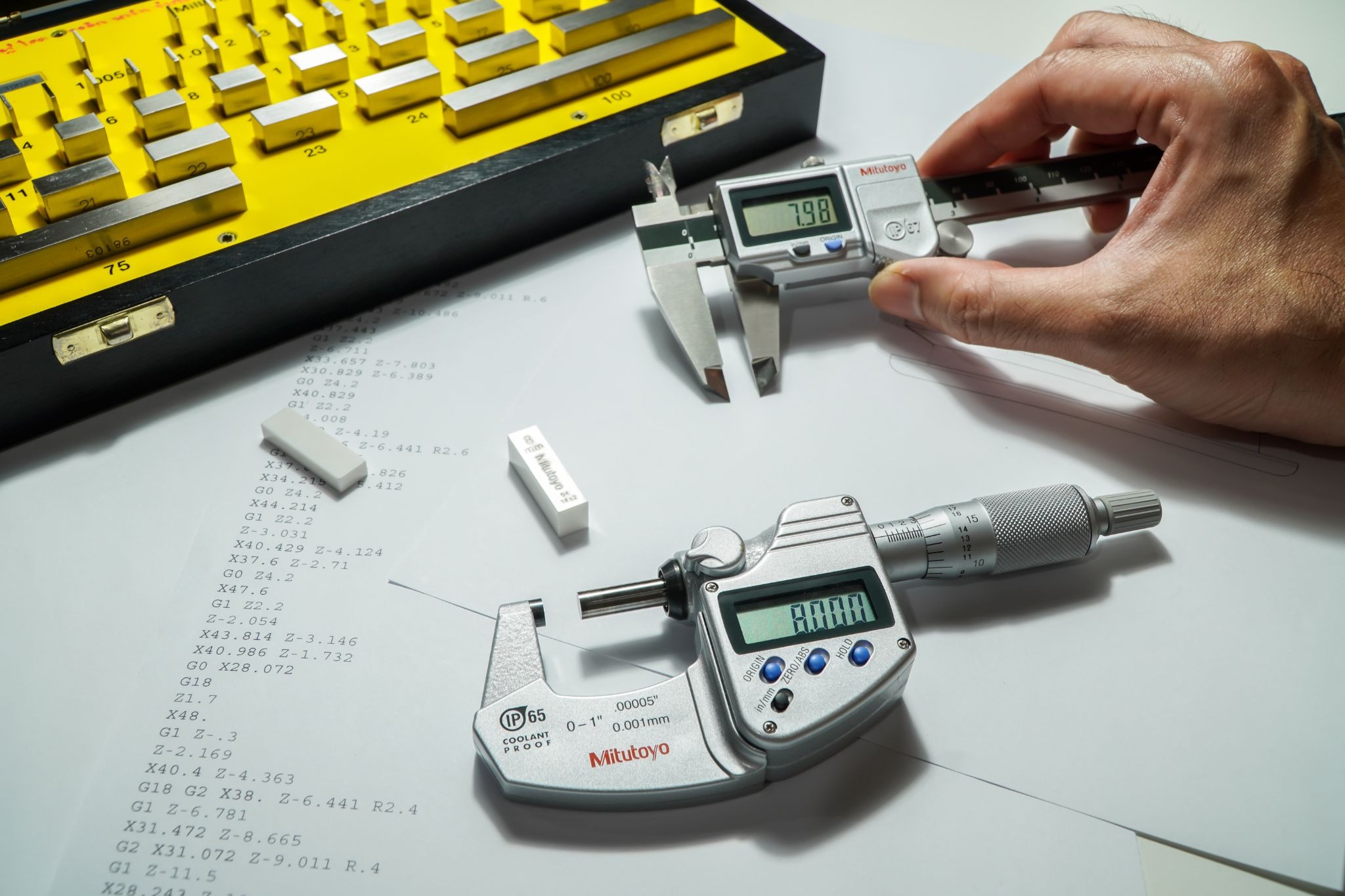

測定器の定期的な校正
測定器の定期的な校正

原点出しは「設定して終わり」ではなく、「維持して再現する」工程です。記録要件を最初から設計しておくと、工程の信頼性が大きく高まります。ISO 9001では、プロセス運用を支援する文書化情報の維持と、計画どおり実施された確信のための文書化情報の保持が求められています。

「どの測定器で確認したか」「その測定器のトレーサビリティ・校正状態はどうか」を検査記録に含めると、後追いの説明責任が飛躍的に上がります。また、合否判定で不確かさを扱う場合はJIS B 0641-1に基づく判定表現の解釈が有効です。「原点出し→測定→判定」まで一貫した記録とルールで品質を作るという意識が重要です。

関連規格の整理

原点出しに直接・間接に関係する代表的な規格を用途別にまとめます(現場での規格引き用の索引としてご活用ください)。

  • データム/製図用語: JIS B 0022(データムの図示・設定)、JIS Z 8114(データム、データム系、データムターゲット等の用語)
  • CNC座標系・Gコード: JIS B 6310(座標系と運動の記号)、JIS B 6315-2(G53/G54〜G59等の準備機能コード定義)
  • 工作機械の試験・計測: JIS B 6190-2(NC位置決め精度試験)、JIS B 6190-3(熱変形試験)、JIS B 6190-10(プロービング性能評価)
  • CMM性能検証: JIS B 7440-2(長さ測定の受入/定期検査)ほかJIS B 7440系列
  • 標準温度: JIS B 0680(標準温度20℃)
  • 合否判定と不確かさ: JIS B 0641-1(仕様に対する合否判定基準、ISO 14253-1同等)
  • 機械安全: JIS B 9700(設計の一般原則、リスクアセスメントとリスク低減)

安全基準と作業安全

原点出しは段取り作業(ワーク固定、工具交換、手動送り、計測)の中でも、リスクが集中する工程です。JIS B 9700:2013では、機械類の設計における基本用語と方法論、リスクアセスメントとリスク低減の原則が定められています。

段取り中の予期せぬ起動やエネルギー遮断への対応(例:ロックアウト)を作業標準に組み込んだものを作業手順書として保存し、変更や改善点が発生したときは迅速に更新し、変更点の共有をしておくことが「再発させないための安全対策」になります。

よくあるトラブル事例と再発防止のポイント

事例:多品種段取り替えでG10を使い、翌日の加工が全数ズレた。

「G10でWCSが書き換わり、リセットしても戻らない」ことを理解するのが再発防止のための近道です。

G10L2P…を使用すれば容易にG54〜G59を書き換えることができ、マクロ変数でも書き換えが可能になるため、しばしばこのようなトラブルが発生します。

再発防止には、

  • プログラム内の書き換え指令の確認や調査
  • WCS値の「開始時復元」または「設定値の外部管理」
  • 段取り後のエアカット確認(安全オフセット)の標準化
  • プログラム実行完了後のワーク座標や製品の目視確認および測定

特に4つ目の確認は大量生産品の加工には有効で、万が一初回段取り直後に原点のずれが発生しても、以降の不良品大量発生の防止につながるため、現場で「標準的な作業手順」にすることをおすすめします。

事例:CMMで工程内判定が日によって揺れる。

「固定(拘束)」と「座標系(アライメント)」が同じでない可能性が高いと発生しやすいトラブルです。

CMMは測定方法(点配置・データム定義)により結果や不確かさの評価が変わるため、点の取り方が原点出しの一部になります。

  • 固定治具を標準化し治具IDで管理
  • アライメント手順と、測定に使用する点の配置を固定
  • 受入/定期検査(JIS B 7440等)と合わせて「測定プロセスそのもの」を管理する

上記の対策が効果的です。

メトロールの高精度タッチスイッチで原点出しを自動化する

原点出しの精度と再現性を高めるうえで、位置決めセンサの選定は重要なポイントです。メトロールの高精度位置決めタッチスイッチは、工作機械・ロボット・治具などの位置決めやワーク有無検出に使用される接触式センサで、繰返し精度±0.5µmを実現しています。

毎回の段取りで手作業による測定を行うと、作業者の技量やコンディションによってバラつきが生じます。タッチスイッチを治具や機械テーブルに組み込むことで、ワークが所定位置に正しくセットされているかを自動検出でき、原点出しの工数削減と再現性向上につながります。

製品ページはこちら:https://www.metrol.co.jp/positioning-switch/

メトロールの位置決めセンサの製品ラインナップ

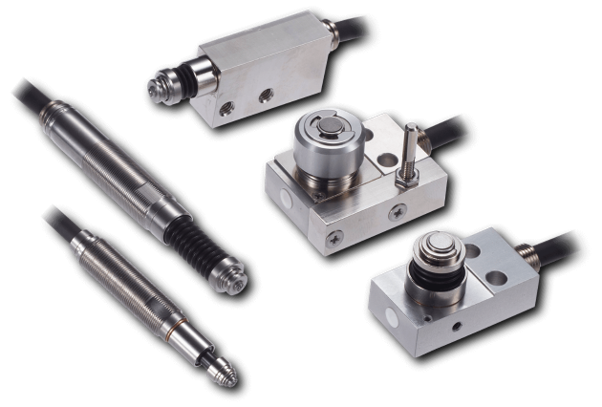

高精度位置決めタッチスイッチ(位置決めセンサ)
