搬送での位置決めとは？制御・センサ・駆動方式まで

センサのテクニカルガイド

更新日：2026年09月4日 (2024年07月16日公開)

搬送位置決めとは、搬送中のワークを決められた位置・姿勢・タイミングで高精度に配置する制御技術です。

本記事ではユーザー条件（可搬質量、速度、作業環境、粉塵・冷却液、温度変動、必要精度、サイクルタイム等）を特段の制約なし（一般的なFAラインを想定）で現場に応用できるよう解説します。

そのうえで、選定・チューニング時に追加で決めるべき制約（停止精度µm級か、移動中同期誤差の許容範囲、通信周期、温度管理レベルなど）をチェックリストとして整理します。

搬送位置決めとは？ワークを目標位置に動かす閉ループ制御技術

搬送は、ワークを搬送しながら目標位置（必要に応じて姿勢・速度）に一致させるために、「計測（センサ）→推定（キャリブレーション・補正）→制御（指令生成）→駆動（アクチュエータ）」を閉ループ（または部分閉ループ）で構成する技術です。サーボ系の定義として、目標値（位置・速度・トルク）の変化に追従して機械を忠実に制御するシステムとして一般的に応用されています。

搬送位置決めの目的は、大きく次の3つです。

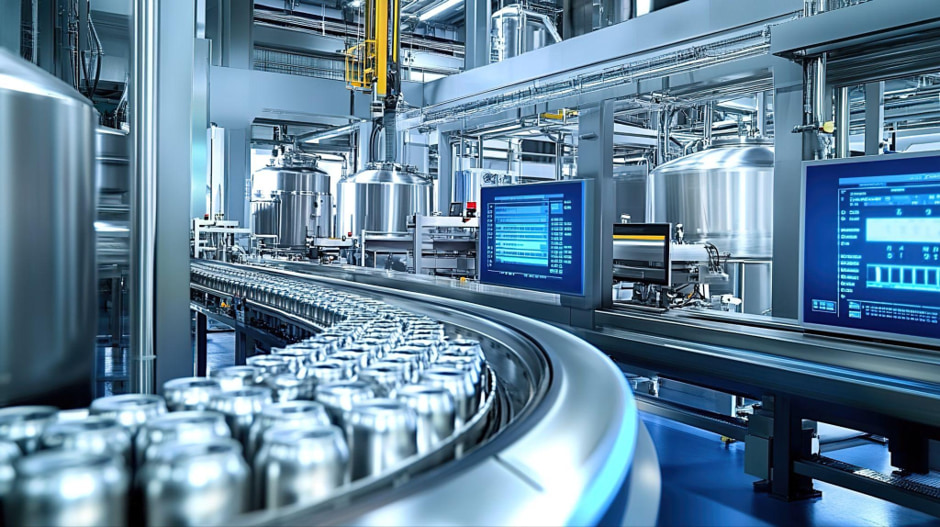

生産性（タクト・スループット）を上げる

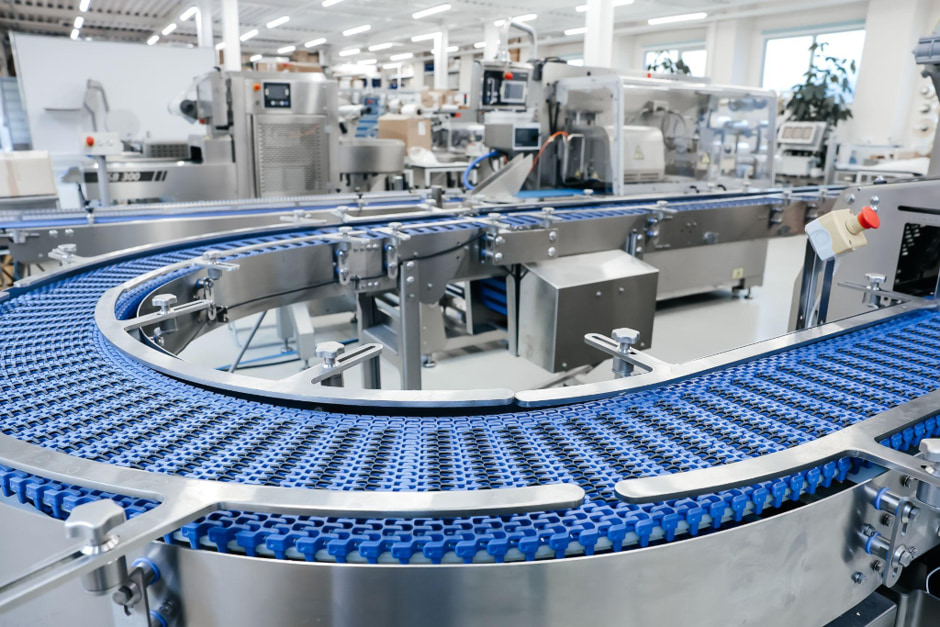

搬送装置は「流れを止めずにハンドリングする」ことを目的としており、人力作業で発生する停止・再加速の時間損失を削減します。さらにマルチキャリア／リニア搬送では、ソフトウェアによる段取り替え・ロットサイズ変更により、多品種少量にも即応できるというのが特長です。

品質（位置ずれ・欠陥・ばらつき）を下げる

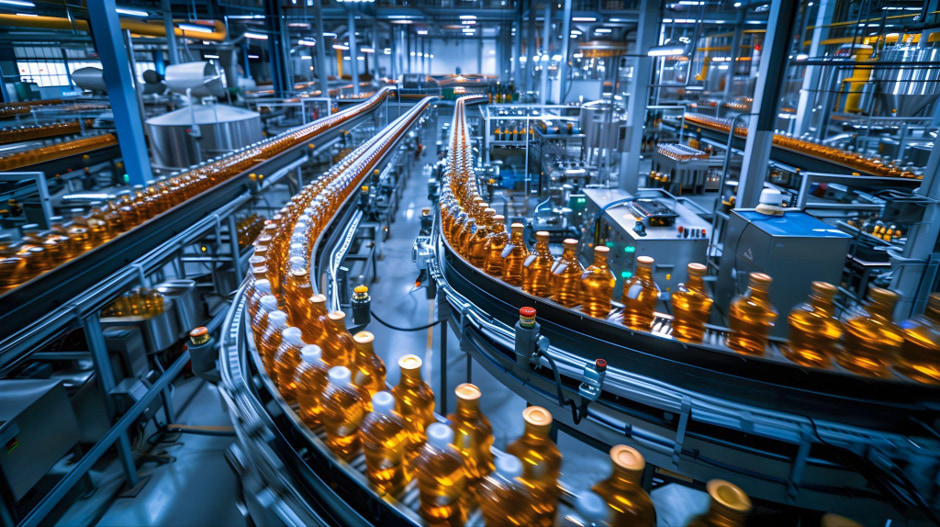

包装などでは、印刷マークやシール位置の同期は、製品品質の向上や材料削減、外観の向上に直結します。EtherCATベースの高速同期による印刷マーク／シール刃の同期がその代表例です。

設備の簡素化・柔軟化（治具削減、ガイド不要化）を実現する

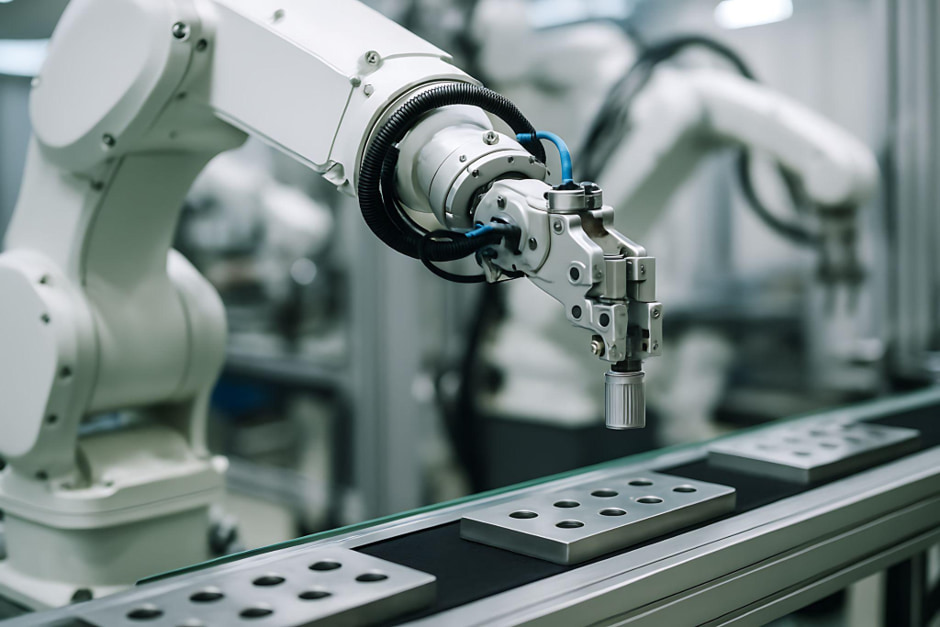

搬送側の繰り返し精度が高いと、位置決めガイドへの依存度を下げられ、工程統合（載せ替え削減）につながります。この整理はリニア搬送の分野で広く活用されています。

搬送ラインで位置決め精度を脅かす要因

搬送ラインでは「単軸の停止位置が合う」だけでは不十分です。以下の理由から、位置決めは構造的に難しいものでありながら、高い精度を必要とする工程です。

搬送位置決めは「制御だけ」で完結しません。機械設計・センサ配置・校正・評価・保全までを含むライフサイクル設計が必要です。工作機械の位置決め精度検査と同様に、温度・湿度・気圧など環境変化が測定結果に大きく影響し、補正を含めた試験が規格で定められています。

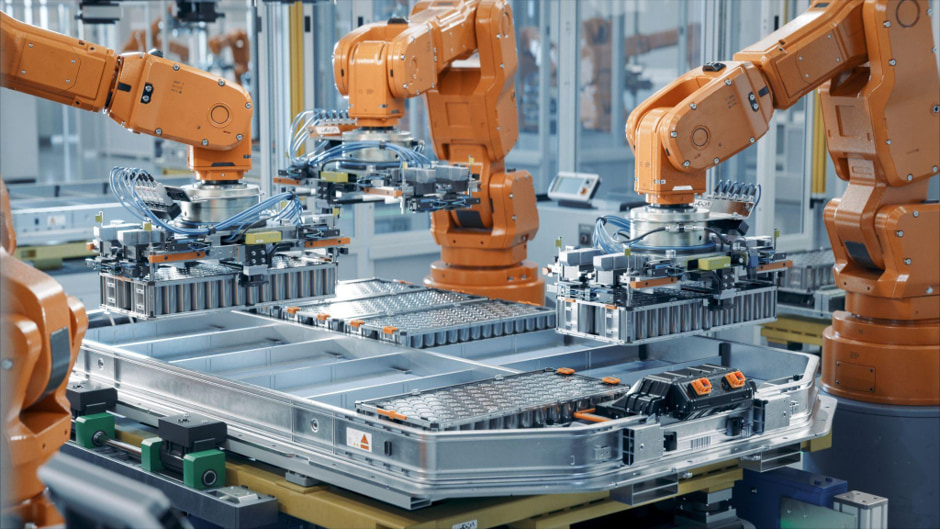

複数装置の協調が前提になる

「ライン」は複数の装置の同期や協調から成り立っており、上流・下流の速度変動や詰まり、外乱（押し当て、把持反力、ワークばらつき）は位置ずれや生産性の低下に直結します。たとえばロボットのコンベヤトラッキングでは、コンベヤ速度が不規則に変化すると、読み取り(トラッキング)精度が低下することがあります。

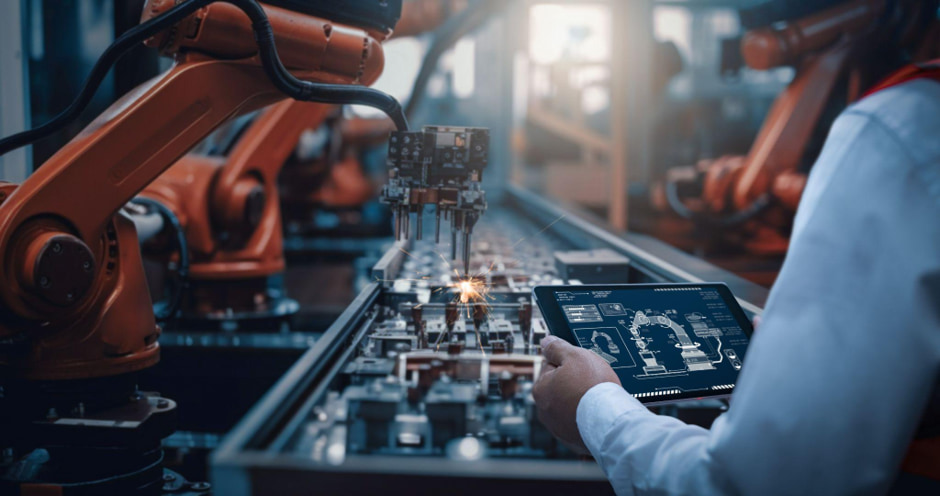

搬送時の処理の遅延は、精度に影響する

「搬送中に処理する」ほど、センサ処理・通信・制御周期の遅延が効いてきます。ビジョン認識を含むトラッキングでは、平均処理時間が250 msであればトリガ周波数は最大4 Hzという制約が生まれます。これは制御の世界でよく言われる「遅延は位相余裕を削り、追従誤差を増やす」を、現場仕様として突きつけるわかりやすい例です。

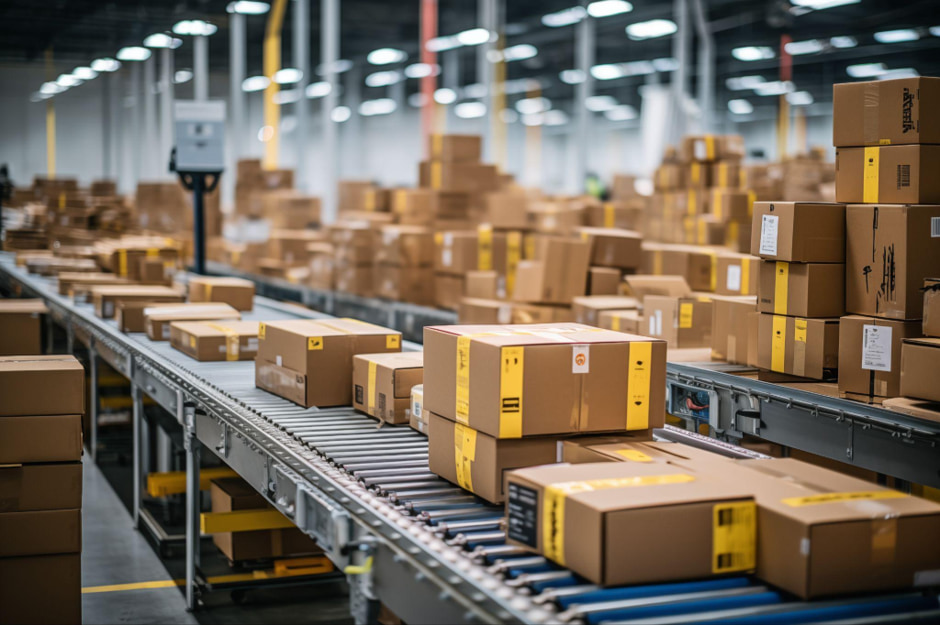

長期の使用による機械劣化が精度ドリフトを引き起こす

搬送装置は多くの現場で長時間稼働しており、熱・摩耗・伸び・滑りが時間とともに蓄積されていきます。

ベルトの伸びや蛇行
エンコーダローラーの摩耗
ローラー面の劣化による滑り

上記の理由が、長期の使用によりコンベアトラッキングの精度が落ちていく原因です。そのため、定期的なキャリブレーションや再調整、消耗品パーツの交換は必要不可欠です。

搬送位置決めは「制御だけ」で完結しません。再現性の高い機械設計やセンサの配置、校正・評価・保全までを含むライフサイクル設計は、搬送装置を長く使っていく上で必須となる要素です。工作機械の位置決め精度検査でも、温度・湿度・気圧など環境変化が測定結果に大きく影響し、補正を含めた試験が規格で定められています。

位置決め誤差の原因
慣性・振動・摩擦・たわみの組み合わせで生まれる

搬送位置決めの誤差は「力を出したら動くが、止めると揺れる／滑る／遅れる／たわむ」の組み合わせにより発生します。
制御設計に効く形で主要因を整理します。

慣性：重いほど追従誤差が出やすくなる

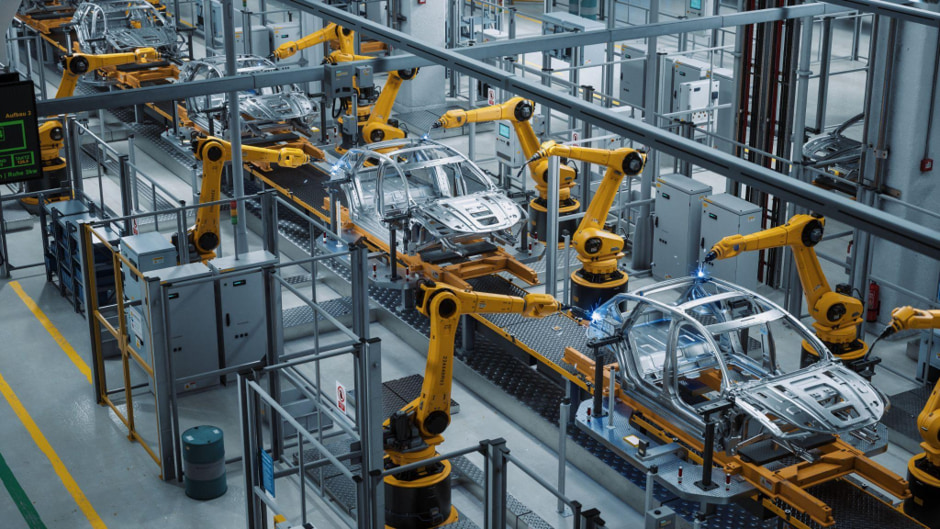

慣性は加減速時の必要推力（トルク）を決め、同じ目標軌道でも負荷が重いほど追従誤差（位置偏差）が出やすくなります。多キャリア搬送の代表例として、直線搬送システムが「可搬」「最高速度」「推力」「加速度」を仕様化するのは、慣性が性能を直接制限するためです。

慣性対策の実務ポイントは3つです。

目標軌道の整形（ジャーク制限）
フィードフォワード（加速度・摩擦補償）
負荷推定とゲイン自動調整。

実際の搬送システムでも「力制限・ジャーク低減」「ジャークフリー加速」という形で、軌道と制御の重要性が明記されています。

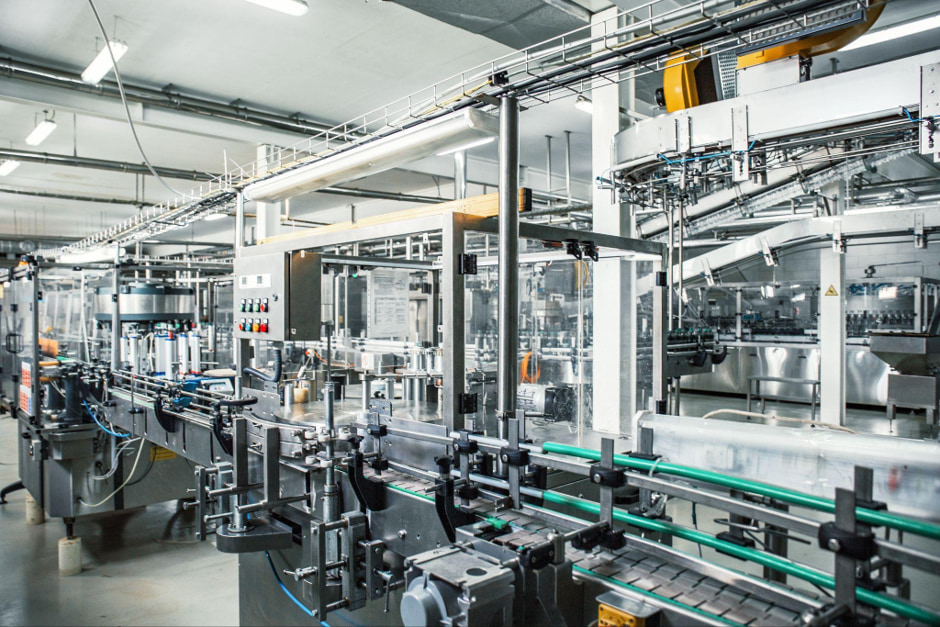

振動：整定時間と追従誤差の両方を悪化させる

振動は停止時の残留揺れ（整定時間）と移動中の追従誤差（同期精度）を悪化させます。同期精度（移動中の位置／追従誤差の変動）は機械剛性、負荷、制御設定、速度、モジュール間機械オフセット等に依存します。

実装面でサーボ調整において有効な手段となるのがノッチフィルタ（共振周波数のゲイン低下）の採用です。ノッチフィルタは共振の抑制やノイズ（特定の非常に狭い周波数帯域や波長）に有効であり、さらに適応フィルタやオートチューニングが共振・振動低減に活用されます。

摩擦：低速域と方向反転で位置決め誤差が増える

摩擦は低速域のスティックスリップ、方向反転時のヒステリシス、外乱としての負荷トルク変動を引き起こし、位置決め誤差（特に微小領域）を増やします。工作機械領域では摩擦・バックラッシュ等のロストモーション補償のためにリニアエンコーダを使う構成が広く使われています。

主な摩擦による弊害対策は3つです。

摩擦モデル＋フィードフォワード
外乱オブザーバによる推定と補償
学習（反復学習制御）による繰り返しタスクの誤差削減

上記の対策の中でも、特に「反復学習制御（ILC）」は精密制御の応用先で広く使われており、過去誤差情報により分解能レベルの精度を高められます。

たわみ：制御帯域を上げると発振しやすくなる

たわみは、ボールねじ・ベルト・フレーム・ガイドなどの弾性で生じ、制御帯域を上げると発振しやすくなります。エンコーダの測定精度も、結合状態やカップリング弾性、偏心などの影響を受けます。

たわみ対策は「剛性を上げる」だけではなく、

センサ位置（フルクローズド）の適切な選択
モデル追従制御や2自由度制御による追従と外乱抑圧の分離
共振抑制フィルタの組み合わせ

が実務的な対処方法となります。

2自由度制御による高速位置決めと低振動化の実例も技術論文として存在します。

センサ選定はどの座標系を真にするかという判断から始まる

センサは「位置を測る」だけでなく、「どの座標系を真（基準）にしたいか」を決める役割を持ちます。搬送位置決めでは、内界（モータ軸）と外界（ワーク／治具／搬送面）のどちらを測るかが主要な設計分岐点となります。

以下に、各センサの代表的な性能レンジを具体的な数値を交えながら、利点・欠点・選定のポイントとともに整理します。

センサ比較表

センサ種別	得意な計測	代表的性能レンジの目安（例）	主な利点	主な欠点	選定・調整のポイント
エンコーダ（ロータリ／リニア）	軸位置・速度（高帯域）	信号周期512〜4096クラスから、最大33,554,432（25 bit）／回転	高速・高分解能、サーボの基本	取り付け誤差・偏心、バックラッシュ・滑りは見えない場合がある	「何を閉ループにするか」でモーター付属か外部リニアかを決める。信号品質と機械結合を軽視しない。
レーザ変位センサ	距離・高さ（非接触）	繰返し精度0.005 µm級・392 kHz（高速機）／繰返し0.5 µm・サンプリング20〜1000 µs（標準機）	µm以下の変位検出が可能、高速	反射率・表面状態の影響、取付剛性・光学条件が支配	必要な帯域を先に決め、直線性・温度特性・速度の優先順位を設定する。
ビジョン（2D／3D）	位置合わせ（XYθ）、外観、3D形状	500万画素で最速2 ms（マークサーチ）／3D繰返し精度1 µm・検査間隔0.6 s	柔軟（多品種対応）、対象物の認識が可能	遅延が大きくなりがち、照明・ブレ・校正に依存	「遅延とブレ」が本質的ボトルネック。照明・シャッタ・露光・トリガ設計から始める。
近接（高精度位置決め用途）	近距離の位置ずれ検出	繰返し精度0.001 mm（＝1 µm）級、最大動作距離2〜10 mm	低コスト・堅牢、簡単	距離レンジが短い、材質依存	「基準面」を設計し、温度・個体差・取付再現性を管理する。
IMU（加速度・角速度）	姿勢変化・振動・動きの推定	バイアス安定度8 °/hr、速度ノイズ密度0.008 °/s/√Hz（高精度品0.39 dph級も）	配線しやすい、振動監視・補助推定に強い	積分でドリフト、絶対位置は苦手	外部基準（ビジョン・UWB等）とセンサフュージョンする前提で設計する。

エンコーダ：サーボ系の基本フィードバックを担う

エンコーダはサーボ系における位置・速度フィードバックの基本です。実務では「モーター軸に付属するロータリエンコーダ」か「負荷側を直接測るリニアエンコーダ（フルクローズド）」かが主要な設計分岐点です。エンコーダの性能は位置決め精度、速度安定性、外乱抑制能力（周波数帯域幅）等に影響します。

重要なのは、分解能＝最終精度ではないという点です。測定精度は目盛品質・走査品質・信号処理回路・偏心度・結合状態・カップリング弾性など複合要因で決まります。分解能だけを上げても、機械結合と取り付け再現性が悪いと精度は出ません。

選定・調整のポイントは、

「繰り返し」中心なのか、「絶対」中心か
方向反転が多いか（バックラッシュ影響）
温度変動が大きいか（熱膨張補正が必要か）

の3点になります。機械の熱膨張や環境変動は測定誤差に影響するため、補正を含めた設計が必要です。

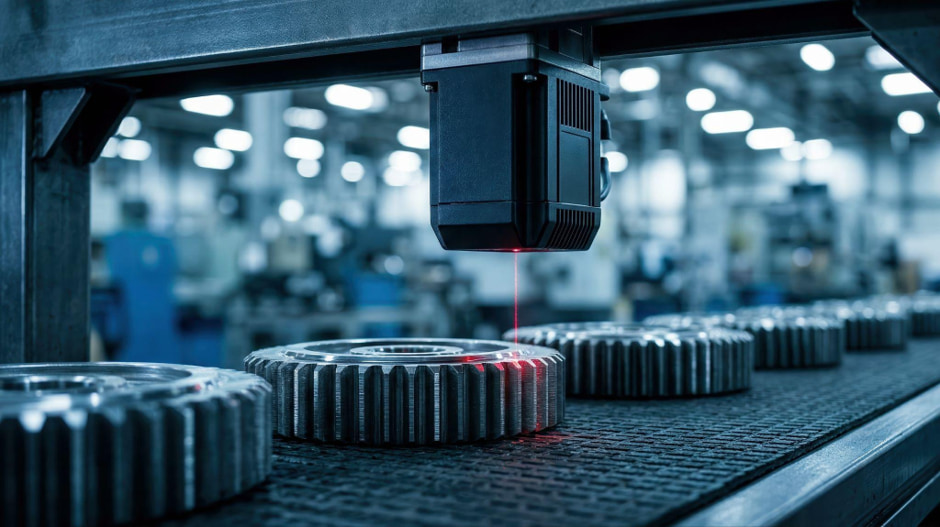

レーザ変位センサ：搬送中の外界変位を非接触で捉える

レーザ変位センサは、ワーク高さ・段差・振れ・反りなど、搬送中に起きる外界の変位を非接触で捉える手段として有効です。

実務のポイントは3点です。

必要帯域（何Hzの振動まで見たいか）を先に決めること
取付構造（センサブラケット、基準面）を測定器として設計すること
信号処理フィルタが遅延を増やすことを前提に制御系の位相余裕を見積もること

高速が売りのセンサほど処理フィルタを厚くすると遅延が増えるため、制御用途では「測定の滑らかさ」より「遅延の小ささ」を優先する場面が多くあります。

ビジョン：位置決めを治具から情報へ置き換える

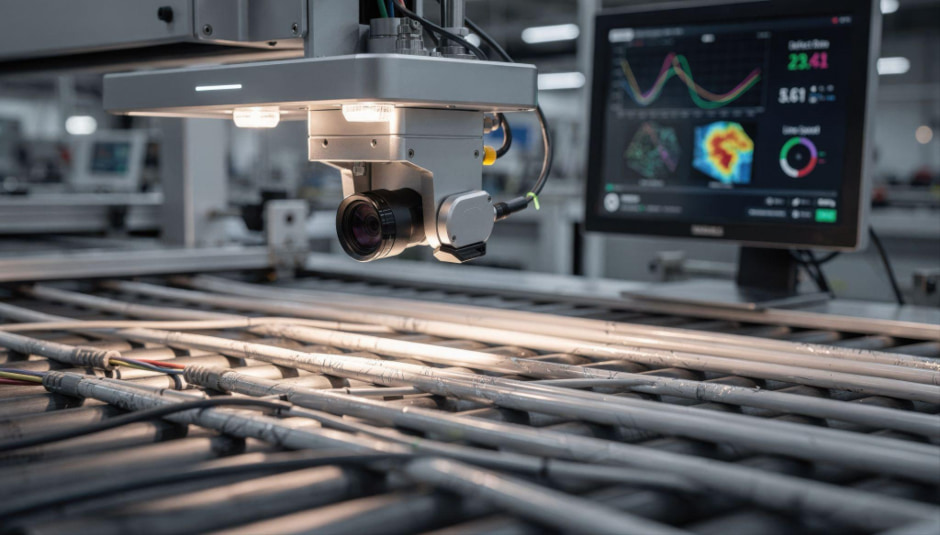

ビジョンは搬送中ワークの位置姿勢（XYθ）検出、ランダム供給の認識、品種判別などに強く、位置決めを「治具」から「情報」へ置き換える役割を果たします。

ビジョンの制約は遅延とブレです。カメラ取得・転送の時間（通常50〜200 ms）は設計パラメータとして扱います。平均処理時間250 msであれば最大トリガ周波数は4 Hzという形で、実装上の限界が明確になります。

キャリブレーション面では、カメラキャリブレーションの代表的手法としてZhang法が広く使われます。平面パターンを複数姿勢で観測して内部・外部パラメータ（焦点距離、歪係数、姿勢等）を推定する手法です。

実務のポイントは3点です。

照明設計が最優先（露光・絞り・拡散板等）
追従用途ではモーションブラー対策（短シャッタ＋高照度）が必須
位置検出と良否判定を同時に行うと処理速度が低下してずれの原因になること

撮像条件不適切による検出漏れ・位置不正確や処理遅延は、トラッキング失敗の典型的な要因です。

近接センサ：局所基準として高精度位置決めに活用する

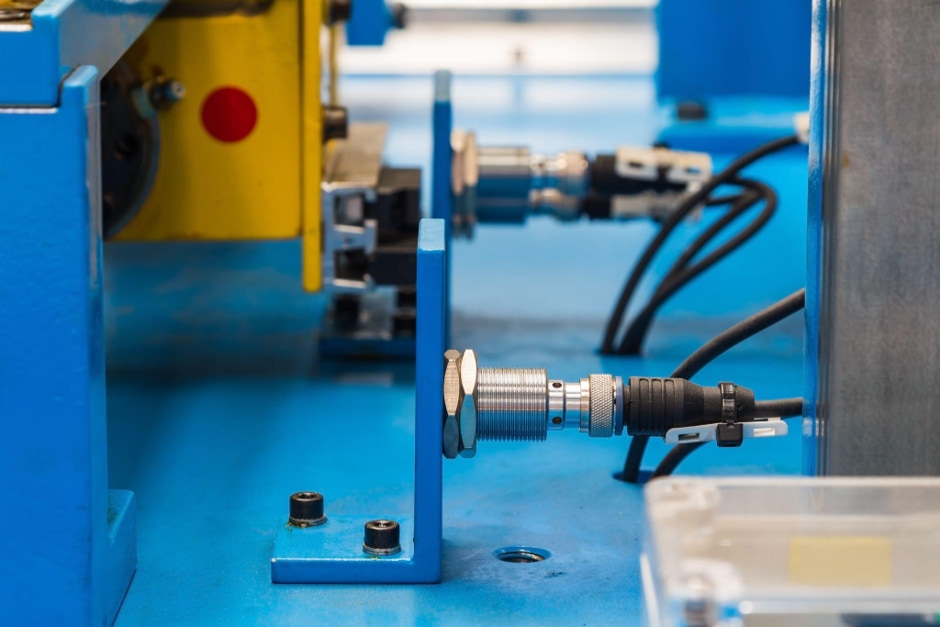

近接センサは「有無検出」のイメージが強くありますが、位置決め精度も高く、多様な用途で使用されています。

高精度位置決め用途の近接（渦電流・磁気式など）では、繰り返し精度1 µm級の性能を持ちます。高精度位置決めセンサの仕様として繰り返し精度0.001 mmが明記されている製品もあり、高い再現性を必要とされる場面で活躍しています。

用途は、原点復帰の精度向上、クランプ前の予備位置合わせ、機構の熱膨張・たわみを近傍で拾う「局所基準」の実装です。レンジが短く材質依存もあるため、「基準となる金属ターゲット」を機械設計側に組み込むのが定石です。

IMU：振動監視や姿勢推定の補助センサとして活用する

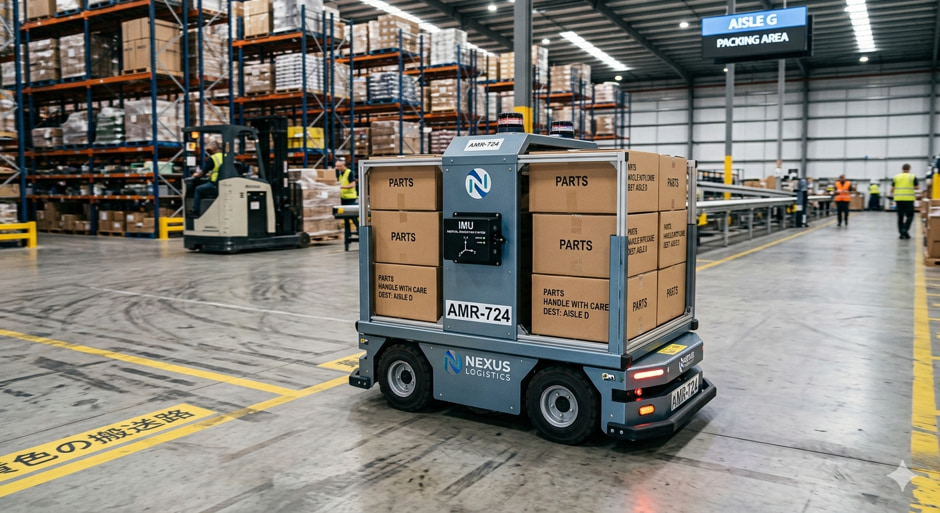

IMUは慣性計測装置（Inertial Measurement Unit）のことで、搬送位置決めの主役ではありませんが、振動・姿勢変化の監視、ロボット・搬送機構の状態推定の補助に強みがあります。ジャイロの動作中バイアス安定度8 °/hr、速度ノイズ密度0.008 °/s/√Hz、また0.39 dph（deg per hour）級の低ドリフト製品もあります。

IMUは積分ドリフトが本質的な問題であり、長時間の絶対位置決めは苦手です。そのためIMUは単独ではなく、外部基準（ビジョン、UWB等）などと組み合わせて使用する設計が一般的です。

駆動方式の選択が位置決めの限界性能を決める

搬送位置決めは最終的に「どの機構で力を出すか」で限界性能が決まります。
ここでは駆動方式を整理し、同期・軌道生成との関係を押さえます。

アクチュエータ駆動方式比較

駆動方式	典型用途	位置決め性能の目安（例・傾向）	強み	弱み	実務のポイント
サーボ（回転／リニア）	高速・高精度、外乱あり	フィルタ・2自由度制御・自動調整で高速位置決めと低振動を両立する設計例がある	高速・外乱に強い、柔軟	調整が難しい、共振と戦う	共振抑制（ノッチ）＋フィードフォワード＋自動チューニングを「最初から使う前提」で設計する。
ステッピング（オープン／クローズド）	低〜中速の簡易位置決め	一般的なステップ角1.8°等。オープンループ可能だが脱調リスクあり	低コスト、制御簡単、停止保持	脱調、振動、速度域に制約	加減速プロファイル（S字）と負荷慣性管理が重要。
空圧（シリンダ／エアサーボ）	端点停止、簡易多点	繰返し位置決め精度±0.5 mm級の製品例あり	安価・高速・防爆・高推力	低剛性、圧縮性で高精度は難しい	位置決め用途では外部位置センサ＋閉ループが前提。
ロボットアーム	ピック＆プレイス、組立	コンベヤ速度100 m/minのテスト例。エンコーダサンプルレートやパルス密度など運用条件が性能を左右する	多自由度・柔軟、周辺統合	剛性・遅延・座標系管理が難しい	トラッキングは「座標変換＋遅延補償＋同期」が核心。

サーボ駆動：搬送位置決めの中心

サーボは搬送位置決めの中心です。制御ループ（位置・速度・電流）を持ち、負荷イナーシャ推定とゲイン自動設定、共振抑制フィルタ等を組み合わせる設計が一般化しています。リアルタイムオートチューニングや適応フィルタ、ノッチフィルタが共振・振動低減に有効です。

高速・高精度を両立する具体例として、2自由度制御で位置決め時間を短縮し停止時振動も抑える技術開発があります（従来比1/10以下、1/3以下などの改善例を含む）。「PIDを上げるだけ」ではなく、構造的に追従と外乱抑圧を分けるアーキテクチャが有効です。

ステッピング：低コストで簡易位置決めに有効

ステッピングは、入力パルスで角度が決まるため位置検出なしのオープンループが可能です。一方、負荷慣性や加速条件が過大だと脱調（同期外れ）を起こし得ます。

搬送中ワークの精密配置（外乱やばらつきがある）ではサーボが優勢になりがちですが、低速域・短ストローク・コスト重視では依然有効です。ステッピングとサーボはトルク特性・速度域の違いで使い分けます。

空圧：高推力・低コストだが高精度位置決めは難しい

空圧は高推力・低コスト・防爆などの利点がある反面、圧縮性による低剛性で高精度位置決めは難しいのが実態です。エアサーボシリンダで繰り返し位置決め精度±0.5 mmが、一般的なFAラインでの現実的なレンジ感です。

一方、研究レベルでは汎用型空気圧シリンダで0.2 µmの繰り返し位置決め精度を実現した事例もあり、制御・補償により限界を押し上げられる領域も存在します。空圧を採用する場合は、この製品仕様レンジと研究レンジのギャップを理解したうえで、必要精度によって採否を判断するのが現実的です。

運用上の注意点｜同期・通信・キャリブレーション・評価はシステム全体の精度を支える

この章では、現場で「動くところまで行ってから詰まる」論点をまとめます。

リアルタイム通信：同期精度と制御周期の上限を決める

リアルタイム通信は、同期と制御周期の上限を決めます。EtherCATではサイクルタイム≤100 µs、時刻同期≤1 µsの性能を実現します。PROFINET IRTはジッタ「<<1 µs」の領域での高精度同期（アイソクロノス）に対応しています。CIP Motionでは、精密な速度・位置制御にはサイクリックデータのジッタが1 µs未満必要です。CC-Link IE TSNでは同期精度±1 µs以下の高精度時刻同期を実現します。

搬送位置決めで「同期が効く」領域を狙うなら、通信周期・同期精度・ジッタを仕様として明示的に扱う必要があります。評価面でも、分散クロック等で同じタイムスタンプ参照ができる計測基盤が精度評価の前提になります。

キャリブレーションと校正：座標系を一致させる

キャリブレーションは「座標系を一致させる」工程です。特にトラッキングでは、コンベヤ座標とロボット座標の関係を正しく定義しないと、制御が正しくても外界でずれます。ビジョンを使う場合はカメラ校正が必須で、Zhang法のように平面パターンから内部・外部パラメータを推定する手法が広く使われています。

機械軸の位置決め精度評価では、目標位置配置（等間隔が良いとは限らない）や、ボールねじピッチ誤差・エンコーダ格子線間隔起因誤差に対して乱数を加える方法が示されており、「測ること」自体が設計されるべき対象です。

誤差解析と精度評価：整定時間・オーバーシュート・ドリフトも評価対象に含める

位置決め精度・繰返し精度は規格・定義の理解が重要です。工作機械の直線軸位置決め精度検査では、ISO 230-2やJIS規格に基づく試験方法（1,000 mmあたり最少5点、往復5回等）と環境変動の影響補正が規定されています。

ロボットでは、JIS B 8432（ISO 9283相当）がポーズ精度・繰返し精度、位置安定化時間、オーバーシュート等を性能項目として規定しています。搬送位置決めの評価は、停止精度だけでなく整定時間・オーバーシュート・ドリフトを含める必要があります。

遅延の評価はトラッキングで本質的であり、ビジョン処理時間やエンコーダサンプルレートの具体値を仕様として明確化することが評価設計の起点になります。

搬送位置決めの精度を支えるタッチスイッチ

ここまで、搬送位置決めにおける制御・センサ・アクチュエータの各要素を整理してきました。精度を突き詰める局面で、接触式センサという選択肢も検討に値します。

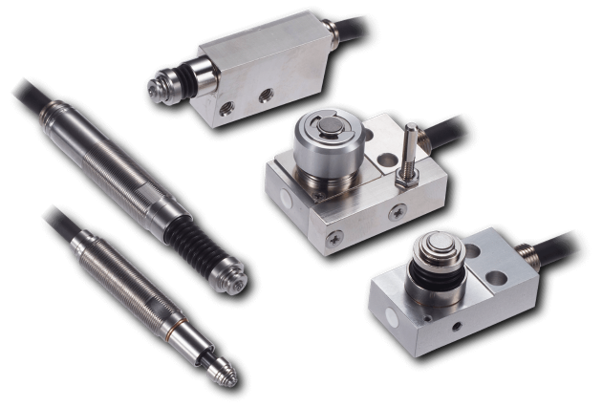

メトロールの高精度位置決めタッチスイッチは、工作機械・ロボット・治具などの位置決めやワーク有無検出に使用される接触式センサで、繰返し精度±0.5 µmを実現しています。センサ種別の比較で述べた近接センサと同じく「局所基準」としての使い方が基本ですが、接触式であるため材質や表面状態の影響を受けにくく、安定した検出が可能です。
