切粉の噛み込みとは？発生メカニズムと診断・防止策を体系的に解説

加工の自動化・無人化が進むなか、切りくず（切粉）の管理は工具寿命や加工品質と同等に重要なテーマです。切粉噛み込みは面傷や工具折損、ラインストップの直接原因になりますが、対策は工具選定だけにとどまらず、切削条件・剛性・冷却・排出経路まで含む多因子の問題です。

「工具を変えても詰まりが解消しない」「同じ加工でも機械によって切りくずの出方が変わる」。こうした現場の疑問の背景には、切粉噛み込みが「工具の問題」ではなく「切りくずの流れの設計問題」であることがあります。

この記事では、製造業の加工・生産技術担当者向けに、切粉噛み込みの定義と発生メカニズムから、6つの影響因子、切りくず形状による診断方法、防止策の体系的な考え方まで解説します。

切粉の噛み込みとは？定義と発生形態

JIS B 0171は「切りくず詰まり」を「切削中に切りくずが排出されずに、溝に詰まる状態」と定義しています。また、JIS B 0170では「チップポケット」を切りくずの生成・収容・排出を容易にする溝またはくぼみ、「チップブレーカ」を切りくずを適当な小片に破断させるための溝や障害物として定義しています。

この記事でいう「切粉噛み込み」とは、こうした定義を含む広い概念です。切りくずが十分に破断・排出されず、工具・ワーク・治具・穴・溝・加工面のどこかに滞留または再侵入することで、再切削・面傷・過負荷・振動・折損・寸法不良を誘発する現象の総称です。

単なる「穴の詰まり」にとどまりません。穴あけでは穴内・溝内の詰まり、フライスでは加工面上に残った切りくずの再切削、旋削では長尺切りくずの巻付きやワーク・チャックへの絡み、タップでは穴底や下穴内への残留など、工程ごとに発生形態が異なります。「切りくずの詰まり」「再切削」「切りくずの巻付き」が重なって発生する点が、切粉噛み込みを厄介にしています。

切粉噛み込みの発生メカニズム

切りくず噛み込みのメカニズムは、基本的には「生成」「流出」「分断」「排出」の連鎖のどこかが破綻することで説明できます。切れ刃で生成された切りくずはすくい面を流れ、チップポケットやドリル溝、インサートのブレーカ、タップ溝などに入り、そこで曲げられ、必要なら破断され、最後に切削点の外へ出ます。切りくずの厚さ・カール半径・排出空間・冷却潤滑・拘束条件のバランスが崩れると、切りくずは「出ない」「戻る」「絡む」のいずれかになります。実務的には、切りくず生成量が分断能力と排出能力を上回ったときに危険度が急上昇します。

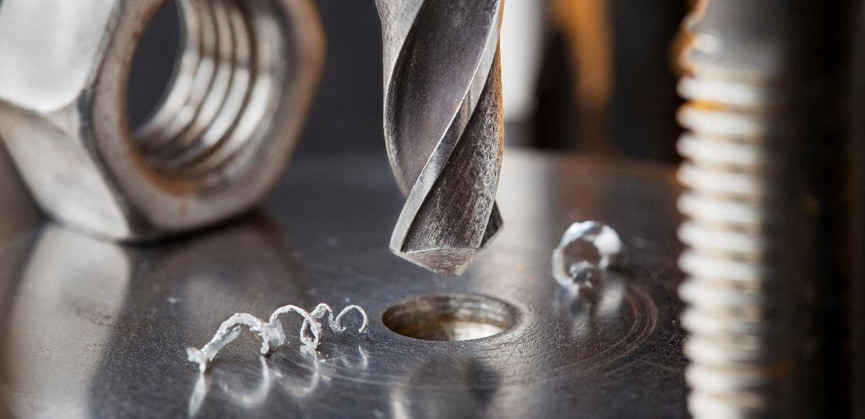

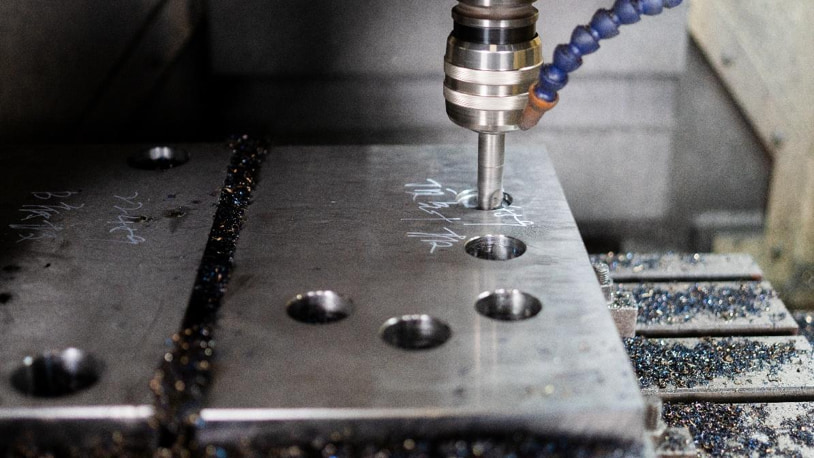

穴あけが特に難しいのは、閉じた空間で切りくずと切削油剤が逆方向に流れるからです。先端で生成された切りくずは溝に沿って外へ排出され、切削油剤は穴入口から切れ刃へ向かって溝に沿って供給されます。また、食付き期・穴内部切削期・貫通期で切りくず形状が変わるため、同じドリルでも「最初は良いが深くなると詰まる」「貫通直前だけ長尺になる」という挙動が普通に起こります。

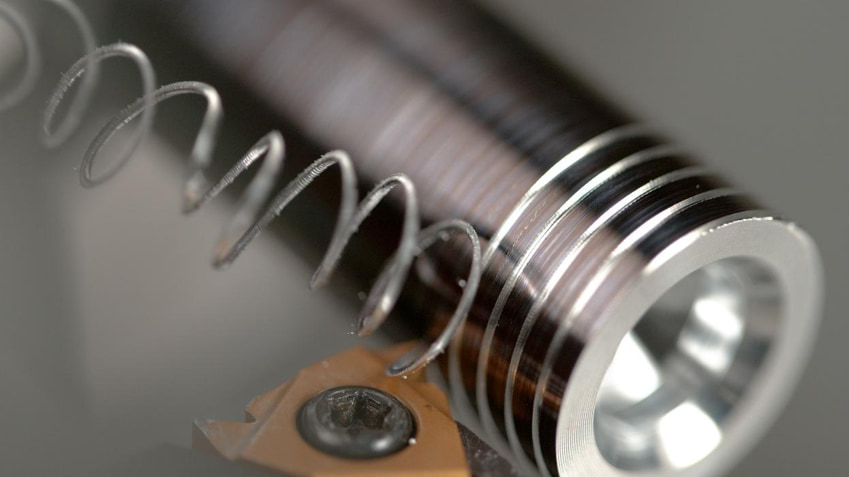

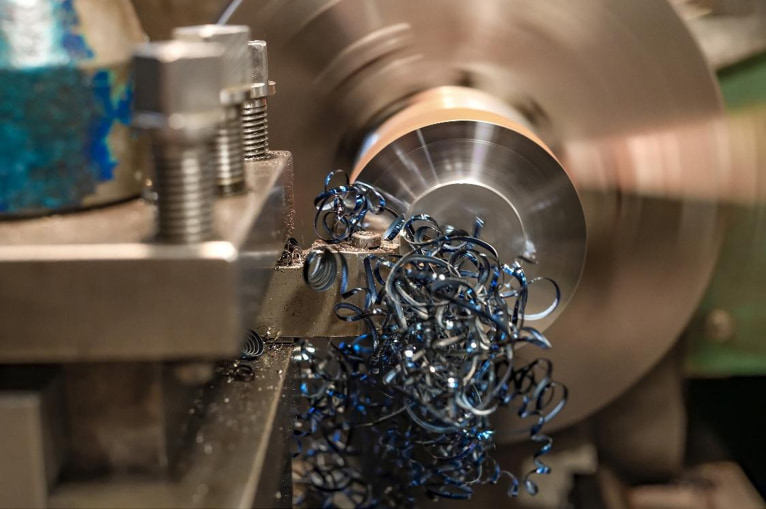

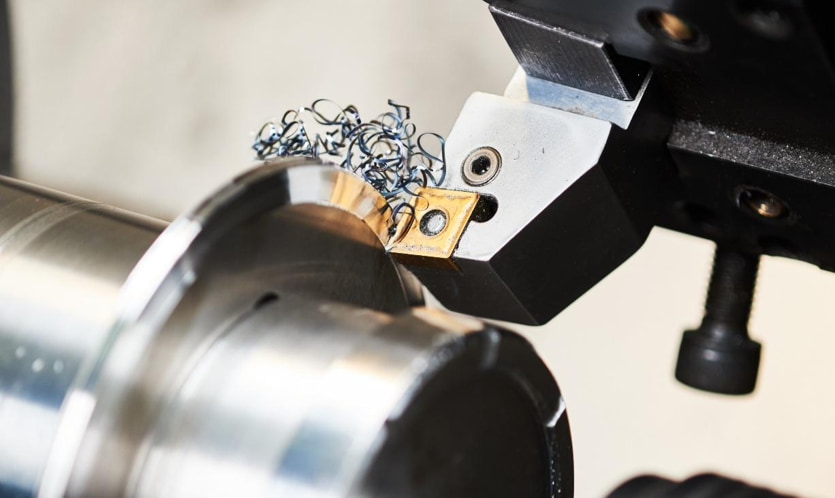

旋削では、チップブレーカが効いている条件では短く処理できますが、低切込み・低送りの仕上げではブレーカが機能しにくく、リボン状の連続切りくずになりやすいです。切削速度が上がるほどチップブレーカの有効範囲が狭くなる傾向があり、同じ速度でも切削油剤の有無で有効範囲が変わります。旋削の切粉噛み込みは「ブレーカの有無」だけではなく、「そのブレーカが今の送り・切込み・速度域に入っているか」で決まります。

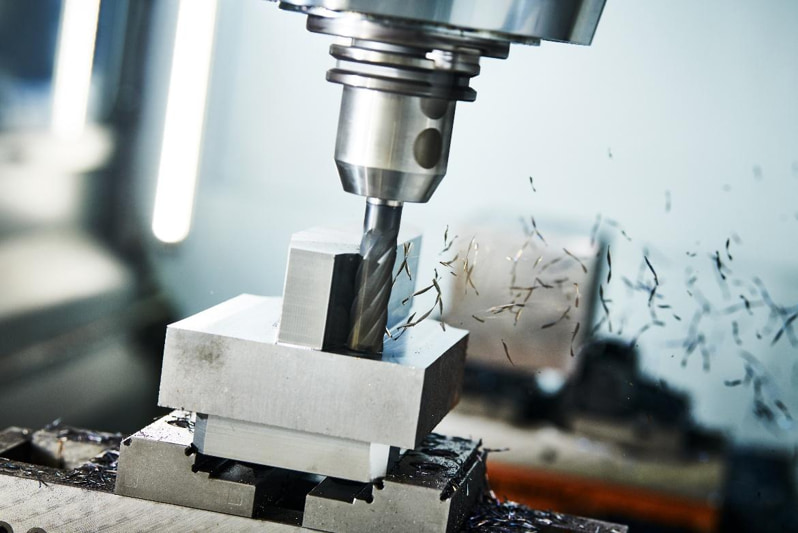

フライスでは、断続切削ゆえに切りくずがその場に残ると再切削に直結しやすくなります。アップカット／ダウンカットの違いが切りくず離れに効き、噛み込みや再切削にはダウンカット化・エアブローや切削油剤による強制排出・1刃当たり送りの見直しが有効です。ねじれ角は切削抵抗の変動緩和・切削力低減・軸方向への切りくず排出に効く一方、ねじれ角が大きいと軸方向力が増えるため保持を強固にする必要があり、ここには典型的なトレードオフがあります。

噛み込みの原因：6つの要因群と優先対策

切粉噛み込みの本質は、単独要因ではなく「幾何」「条件」「材料」「剛性」「冷却潤滑」「排出経路」が連成することにあります。工具形状だけを改善しても、送りが分断域に入っていなければ長尺切りくずは残ります。内部給油を入れてもホルダがフルートを把持していれば排出路そのものが塞がれます。逆に、同じ材料でも横形機に変えるだけで重力落下が働き、再切削頻度が大きく下がることもあります。

要因群	主な発生メカニズム	典型サイン	優先対策
工具形状不適合	ポケット不足、ブレーカ不適合、切れ刃形状不適合	長尺リボン状、巻付き、穴内詰まり	ブレーカ再選定、溝・ポケット見直し、シンニング・ギャッシュ最適化、油穴付き工具
切削条件不適合	分断域外、過少送り、過大送り、速度域不適合	白っぽく尾が長い、厚く長い、ジャバラ状	送り・速度・切込みを再設定し、必要なら分断域へ移動
材料特性	高延性・高ネバさ・低熱伝導・加工硬化・親和性	長くつながる、溶着、面傷、刃先損傷	正のすくい・潤滑強化・内部給油・工具材種最適化
剛性・振れ	工具突出し過大、溝長過大、主軸／ホルダ／ワークの振れ	トゲトゲ切りくず、ライフリング、穴曲がり、折損	最短工具化、振れ改善、焼きばめ・高剛性ホルダ、クランプ強化
クーラント・潤滑	圧力不足、方向不適、流量不足、油剤不適合	穴壁擦過痕、熱蓄積、凝着、ジャム再発	内部給油、外部ノズル最適化、MQL（最小量潤滑）やエアブロー併用、油剤管理
排出経路・機械配置	立形で堆積、前工程切粉残り、ホルダ内で溝閉塞、穴底余裕不足	工具周り滞留、タップ残留、チョコ停	横形化、前工程清掃、穴底余裕確保、コンベア／シュート点検
工具摩耗・欠損	コーナ摩耗、チッピング、再研削不良	糸状切りくず混入、切りくずの多様化、粗さ悪化	工具交換時期前倒し、再研削条件是正、刃先状態確認

材料側では、ネバさ・展延性・熱伝導率・加工硬化性・親和性が支配的です。ネバい材料は切り分けにくく切削抵抗が高く、切りくずが分断されにくく、破断時に大きな振動を伴うことがあります。展延性が高い材料では切りくず処理が常に問題になりやすく、低熱伝導材では切削熱が刃先に集中して摩耗や塑性変形が進み、加工硬化しやすい材ではこすり摩耗や境界摩耗が増えます。ステンレス・チタン・耐熱合金・軟鋼・アルミ系では、それぞれ噛み込みの出方が異なります。

工具幾何と切削条件の正しい調整方法

工具幾何の作用は「大きいほど良い」「強いほど良い」ではありません。噛み込み対策に効く幾何要素と副作用を整理すると、次のようになります。

工具幾何・設計要素	一般的な効果	噛み込み低減への効き方	主な副作用・注意
ねじれ角を大きくする	振動緩和、食付き改善、軸方向排出	溝・側面加工で切りくずを外へ逃がしやすい	軸方向力増大、保持剛性要求
溝長を必要最小限にする	剛性向上、たわみ・振れ低減	ライフリングや不安定切削を抑え、結果として噛み込みを減らす	余裕が足りないと深穴で排出余地不足
チップブレーカ／チップフォーマ	カール制御、分断、抵抗と刃先強度の調整	長尺連続切りくずを小片化し、巻付きや停滞を防ぐ	強すぎると抵抗上昇、弱すぎると長尺化
正すくい・切れ刃傾き角の調整	切削抵抗低減、排出方向制御	溶着抑制と切りくずの流れ方向制御に有効	刃先強度低下、コーナ強度低下
先端角・シンニング最適化	径方向力低減、スラスト低減、切りくず流れ整流	小径穴・深穴で詰まり、歩行、穴曲がりを抑える	研削偏りや再研削不良で逆効果
油穴・内部給油	冷却、強制排出、排熱	深穴、チタン、延性材で詰まりと熱滞留を抑える	ポンプ負荷、設備条件依存
ギャッシュ／新溝設計	中心から外周への排出性向上	深削りエンドミルで切りくず噛み込みを防ぐ	特定材・工具系列依存、条件は個別最適
タップ溝形状	前方排出・上方排出・無切りくず化	通り穴はポイント、止まり穴はスパイラル、延性材は盛上げが合理的	用途違いで逆に詰まりやすい

切削条件については、送りの効き方が単調でない点が重要です。鋼の穴あけで送りが小さいと長くつながる切りくずになり、送りを増すと遷移折断形になり、さらに大きくすると長ピッチ形の厚い切りくずになります。切りくずの噛み込み・詰まりに対して「送りを高くした方がよい場合」もあります。送りは「下げれば安全」でも「上げれば分断」でもなく、分断域のどこにいるかを見極める変数です。

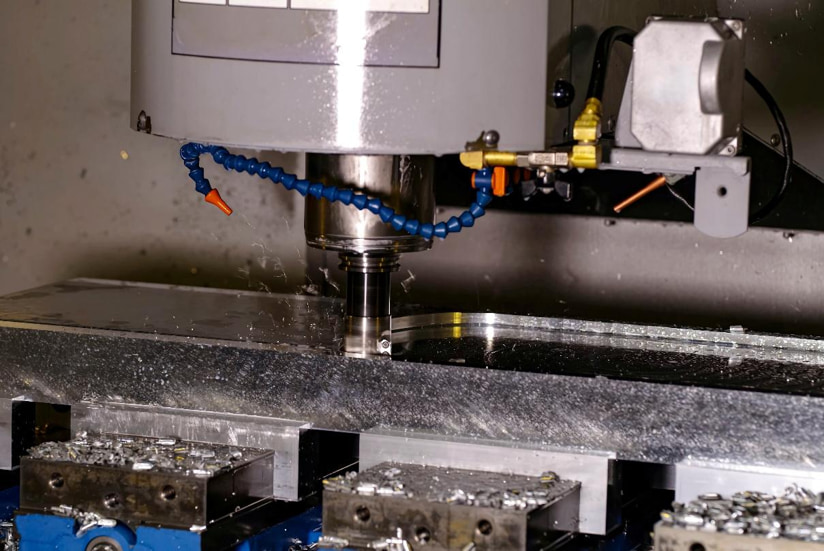

クーラントと潤滑は「冷やす」だけではなく「流す」機能を持ちます。内部給油は切りくずの強制排出と排熱に大きく効き、チタン合金では外部給油よりも優れた切りくず状態を示す事例があります。給油圧力は工具径・穴深さ・被削材によって適切な値が異なるため、工具メーカーの推奨条件を確認することが重要です。MQL（最小量潤滑）は潤滑で発熱を抑え切りくず形状の安定に寄与しますが、すべての加工で万能ではありません。フライスでは過冷却によりサーマルクラックを招くこともあるため、エアブローが有利な場合もあります。

適正送り・適正速度・適正油圧・適正ねじれ角は、工具径・L/D（工具の長さと直径の比）・被削材・穴の形態・機械剛性・給油方式で変わります。必要なのは数値を暗記することではなく、「今出ている切りくずが適正か」を見て分断域と排出域を合わせ込むことです。

切りくず形状で診断する異常検知の方法

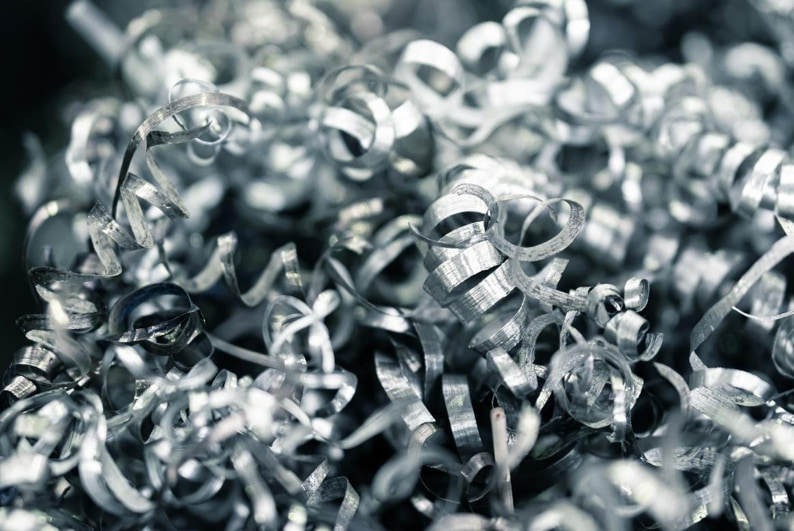

切粉噛み込みの第一検出器は、依然として切りくずそのものです。定常時に同じ形の切りくずが安定して排出されていることが安定加工の指標であり、切りくずの形状から加工状態の良否を判断できます。切りくずは「切削現象の出力」である以上、最も情報量が多い観測対象です。

診断上、特に有用な兆候は形状の異常です。ジャバラ形は典型的な詰まり、長ピッチ形は厚くて巻付きや隙間侵入の危険、トゲトゲ形は取り付け精度不良やL/D過大によるライフリング・過切削、糸状切りくずの混入はチッピングやコーナ摩耗の疑いを示します。穴入口のらせん状傷・壁面擦過痕・粗さ悪化・長い尾を持つ白っぽい切りくずなども重要な前兆です。排出不良の切りくずは穴内周に擦過痕を残します。

次に有効なのは、機械信号と音・振動の併用です。切りくず形状やびびり監視には、動的切削抵抗・送り軸モータ電流・モータ負荷トルク・振動・音響・AE（アコースティックエミッション）・温度などが活用されてきました。送り速度・切削音・振動・切りくず形状・AE信号を同時に観測することで最適条件に近づけることができ、高速度カメラと波形同期も有効です。現場実装のしやすさでいえば、主軸負荷・送りモータ電流・加速度・マイクの組合せが入り口になります。

自動化ラインでは、機械側の監視機能も重要です。横形機の安全生産機能として、高い切粉排出性に加えATC（自動工具交換）監視機能と加工負荷監視機能が重要です。切りくずトラブルは単なる加工不良ではなく、ラインストップを招く「設備イベント」です。完全無人運転に近づくほど、「切りくずを作る」こと以上に「切りくずを確実に出し切る」ことの監視が重要になります。

防止策の四層アプローチとトラブル対処フロー

防止策は「生成を制御する」「分断を起こす」「排出路を確保する」「再侵入を防ぐ」の四層で考えると整理しやすいです。

第一：工具設計で切りくずの流れを作る

チップフォーマ／チップブレーカを適切に選び、必要なら内部給油ドリル・強制排出に有利な溝形状・ギャッシュ設計を採用します。タップではポイント／スパイラル／盛上げの使い分けが重要です。チップブレーカは切りくず処理だけでなく、切削抵抗と刃先強度の三者バランスを設計する要素です。通り穴ではポイントタップが前方排出で詰まりを避けやすく、止まり穴ではスパイラルタップが上方排出で有利、延性材では盛上げタップが「切りくずを出さない」という発想で噛み込みそのものをなくします。

第二：条件を「分断域」に入れる

低送り側では長くつながり、中間では遷移折断形に入り、さらに高送りで厚い長ピッチ形になることがあるため、薄すぎても厚すぎても駄目です。旋削仕上げでは低送り・低切込みでブレーカが機能しなくなることがあり、逆に一部の条件では送りを上げた方が切りくず処理が改善することもあります。条件変更は「速度だけ下げる」「送りだけ下げる」ではなく、現物の切りくず形状を見ながら速度・送り・切込みを組み合わせて移動させるべきです。

第三：剛性と段取りを整える

ドリルの溝長は必要最小限、エンドミルの突出しはなるべく短く、ホルダは高剛性、振れは低く、ワーククランプはスラストと横力に耐えるものにします。「ドリル溝部を保持しない」「外周振れ0.02 mm以内」の原則は、単に精度のためだけではなく、排出経路を潰さず、過切削と詰まりを防ぐためのものです。機械選定の段階で立形で堆積しやすい工程を横形へ移すだけでも、重力による排出が働きます。

第四：クーラント・エア・ステップサイクルを排出装置として使う

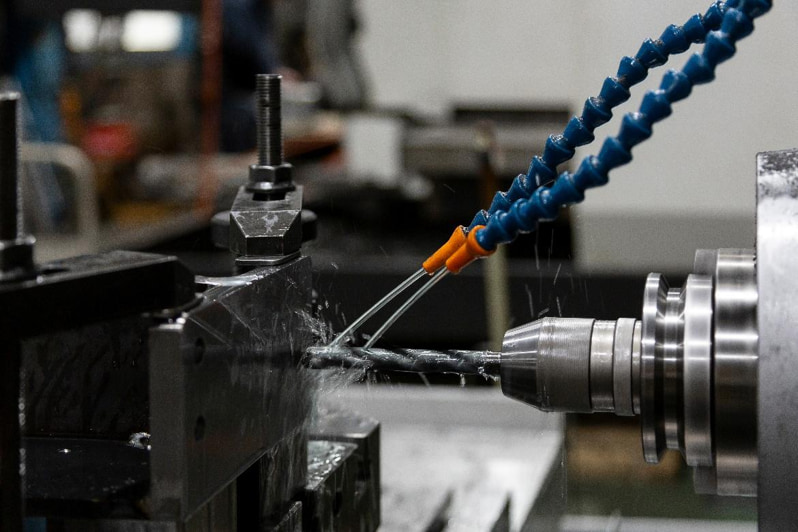

穴あけでは内部給油が最優先候補であり、外部給油でも圧力・流量・噴射方向を設計しないと効きません。G83（深穴あけ用固定サイクル）のようなステップ送りはJIS上も深穴での切りくず切断と折損防止の方法ですが、引き戻し時に切りくずが噛み込むリスクもあります。単にステップ回数を増やすのではなく、引き戻し量・ドゥエル・戻り速度・穴底余裕・材料延性を合わせて最適化する必要があります。フライスでは、エアブローやMQL（圧縮空気と混ぜてミスト状にして吹き付けるセミドライ加工）を用いて加工面から高温の切りくずを素早く除去することが有効です。

最近の発展的対策として、制御側で切りくずを割る考え方も出ています。ドリルの送り速度を周期的に変動させる穿孔（送り振動切削）を対象に、切削試験とシミュレーションで切りくず分離メカニズムを明らかにする研究が進んでいます。工具ハードウェアを変えず、NC側の送り波形で切りくずを制御するこの方向性は、今後の自動化・適応制御と相性のよい技術です。

事例と保全：現場で役立つ知見

切りくず誘導通路の後付けには適正送り域の確認が必要

低切込み・低送りの仕上げ条件では、チップブレーカが機能せず連続したリボン型の切りくずが絡みやすくなります。この状況では誘導通路を設ける手法が有効な場合がありますが、送り条件が低すぎると切りくずがカールして通路に入りにくく、中間域では進入しても途中で座屈・詰まりが発生します。より高い送り域では通路をスムーズに通過できる条件もあります。排出装置を後付けする場合は、切りくずの剛性・厚さ・カールが装置の仕様に合っているかを必ず事前に確認することが重要です。

セミドライ加工で大幅改善を達成した小径深穴事例

自動車用クランクシャフトの斜め小径深穴加工において、従来のガンドリル主体のウェット系に対し、セミドライと油穴付き超硬ツイストロングドリルを用いた新技術では、加工能率・設備台数・ランニングコストいずれも大幅に改善した事例があります。圧縮エアが油穴の圧力損失に有利で、加工点での膨張が切りくず排出エネルギーとなり、適度な冷却と相まってコンパクトな切りくずを生成するためです。「冷やす」よりも「運ぶ」機能が支配的な好例です。

高硬度鋼の深削りエンドミルにおける設計事例

高硬度鋼用の深削りエンドミルには、底刃中心からコーナR部へのスパイラル形状の新ギャッシュにより切りくず排出性を高め、切りくずの噛み込みを防止する設計があります。不等分割刃でびびりを抑え、ロングネックタイプでの深削り加工でも高能率加工が可能な例もあります。噛み込み対策が単独のエアブローではなく、「中心部の排出路」「刃間不等分割による振動低減」「コーティング面の平滑化」という複数設計の合成で達成されている点が重要です。適用材は60HRC（ロックウェル硬さ）超の高硬度鋼です。

保全の基本：排出路を汚さない・振れを増やさない

切粉噛み込み対策における保全とは、工具交換だけではありません。コレットと本体内部は定期的に洗浄して切りくずなどの微粉を除去し、傷があれば修理または交換します。ドリル外周振れは0.02 mm以内に管理し、ドリル溝部を保持してはなりません。前工程の切りくず除去・油タンクのろ過・他油の混入防止・適切な油剤交換時期もトラブル低減に有効です。「排出路を汚さない」「切りくずを持ち込まない」「振れを増やさない」は、保全部門の役割でもあります。

切りくずの再切削・振れ・摩耗への対策として、工具交換時期の前倒し・再研削・コレット交換・焼きばめホルダの活用が有効です。シンニングやホーニングの偏りは性能を悪化させるため、再研削後の性能維持にはメーカー再研削が望ましいです。切粉噛み込みを「条件の問題」と決めつけると、実際には鈍化・欠け・再研削偏りが主因であるケースを見落とします。

着座面の切粉を確実に検知するメトロールのエアマイクロセンサ

切粉噛み込みへの対策は、加工中の切りくず排出設計だけにとどまりません。ワークを治具にセットする際、着座面に微小な切りくずが残っているとワークが正常に密着せず「浮き」が生じ、加工精度の低下や加工不良につながります。この「切粉による着座不良」を加工前に検知する手段として有効なのが、空圧式センサです。

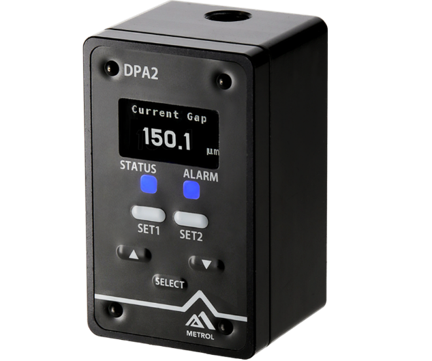

メトロールのエアマイクロセンサ（DPAシリーズ）は、繰返し精度±0.5μm（最新DPA2シリーズは±0.2μm〜）でワークと治具の密着状態を高精度に確認できます。切粉による数マイクロメートルの浮きまで検出でき、クーラントが飛散するCNC工作機械の機内への設置にも対応した保護等級IP67を備えています。自動車向けブレーキパーツやHDD加工ラインなど、高い加工精度が求められる現場での着座確認センサとして採用されています。 詳細はこちら：メトロール エアマイクロセンサ（DPAシリーズ）
