コンベアの位置決めとは?主要方式の比較と設計・トラブル対策まで解説

コンベア上でワークを正しい位置に止めることは、加工・組立・検査などあらゆる後工程の品質と安定稼働を支える重要な要素です。しかし実際には、停止の遅れや滑り、センサ誤差、機械的ばらつきなどが重なり、狙い通りの位置に止めることは簡単ではありません。

本記事では、コンベアの位置決めの基本的な考え方から、代表的な方式の違い、センサの選び方や制御のポイント、設計時に押さえるべきチェック項目までを体系的に解説します。現場で起こりがちなトラブルとその対策も含め、「繰り返し精度の高い位置決め」を可能にするための方法を、実際の現場の視点から解説いたします。

目次

コンベア位置決めとは?ワークを所定の基準位置に合わせて後工程を成立させる技術

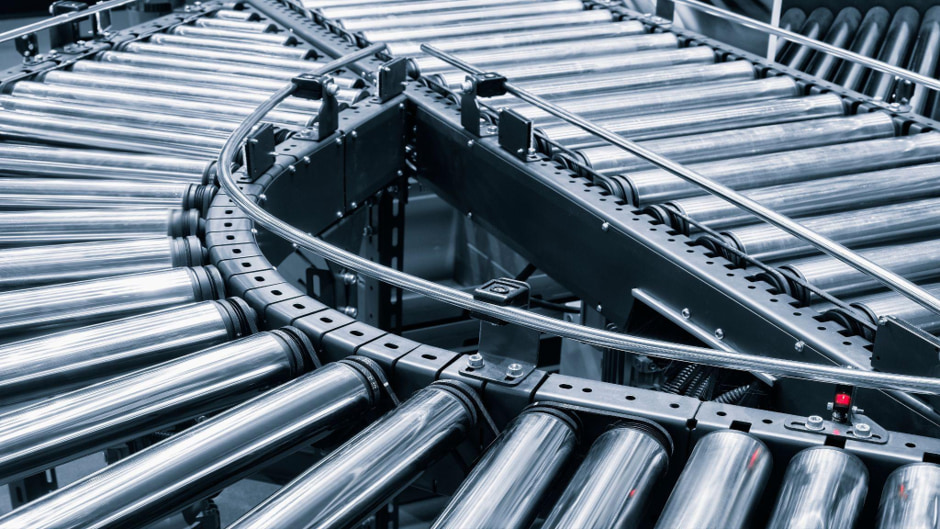

各種製品やパレットを搬送するためのコンベア
各種製品やパレットを搬送するためのコンベア

コンベア位置決め(コンベア上でワーク位置を調整し、狙った位置で停止・保持する仕組み)は、加工・組立・検査・包装・搬送分岐など「その場で何かをする」工程を成立させるための基盤となる技術です。

停止させて作業する方式だけでなく、止めずに追従して処理する「コンベアトラッキング」も実務では重要で、要求精度・サイクルタイム・ワークの傷付き許容・設備の保守性・要求される安全性とのバランスで方式を選定します。

コンベア位置決めの目的は、コンベア上のワーク(またはパレット)を「所定の基準位置」に合わせ、後工程(ねじ締め・圧入・印字・検査・ロボットピック・治具への受け渡し等)を高い繰り返し精度で成立させることです。パレットを所定の位置で停止させ別ユニットで作業を行う、というのが一般的な使い方になります。

一方で、ライン全体のスループットを優先して「止めない」方向に設計する場合は、ワークの位置をエンコーダやビジョン等で計測し、ロボットや加工ユニットと速度・位置を同期させて追従処理する(コンベアトラッキング)方式が必要になります。

追従する方式では、外乱や撮像条件不良による位置の変動や検出漏れが不良品や事故の発生源となるため、機器の配置や環境設計が必要です。

主要な位置決め方式の分類と原理

まず、方式選定を「原理」と「実装の現実(ばらつき要因)」で分けて考えると理解がしやすくなります。代表的な方式を比較し、どの工程で効果を得られるのかを整理します(評価は一般論で、精度・応答性・コストは仕様で大きく変動します)。

各方式の特長と制約の一覧

方式(代表例) 原理の要点 利点 欠点 精度(目安) コスト感 応答性 メンテ性
センサベース停止(光電・近接→停止指令) 到達検出をトリガに、モータ停止/ストッパ動作 構成がシンプル、後付けしやすい 遅れ(検出〜停止)と滑りで停止位置が動く mmオーダになりやすい(設計次第) 低〜中 中(PLC/駆動遅れに依存) 良(センサ清掃・調整は必要)
機械的ストッパ(空圧ストッパ・ストッパボルト等) 物理的に当てて止める(衝撃吸収付きも) 停止位置が直感的、設備停止時も位置保持しやすい 衝撃・振動・ワーク傷、バックラッシュ、停止位置ばらつき 条件でばらつく(荷重等で変化し得る) 低〜中 高(機械動作が速い) 中(摩耗・グリス・ショック交換)
位置決めモジュール(ストップ+アンチバック+XY(Z)基準) 止める+基準面・ピンで拘束し直す 高い再現性、後工程の精度が出しやすい 機構が増えて設計スペースが必要 高精度例あり(機器仕様に依存) 中〜高 中(位置決め動作が追加) 中(機構点検が増える)
インデクサ/インデックスコンベア 一定ピッチを送って停止(機械/電動) シーケンスが作りやすい、繰返し動作に強い ピッチ固定寄り、柔軟性は構成次第 良(ピッチ送り用途向き) 中(加減速に依存) 良(構造により)
サーボ/ステッピング位置決め(パルス・電子カム等) 指令位置まで加減速して停止(閉ループ/開ループ) 多点停止・プロファイル制御・同期が得意 調整(ゲイン等)や機械剛性が効く 良(伝達系含め設計次第) 中〜高 高(プロファイル次第) 中(制御調整+電気保全)
ブレーキユニット(空圧・電磁・摩擦) 摩擦(または電磁力)で減速・停止・保持 省スペースで「止める」を追加しやすい 発熱・摩耗・制動力ばらつきの管理が必要 「停止位置」は別途基準が必要になりやすい 高(短作動時間製品あり) 中(摩耗部品交換)
コンベアトラッキング(エンコーダ+ビジョン等) 動くワークに対し、機械/ロボットが追従同期 止めずに処理できスループット向上 外乱・撮像条件・同期誤差に弱い設計だと失敗 システム設計次第(キャリブレーション重要) 高(制御周期に依存) 中〜難(調整項目が多い)

この表にある「精度」とは、単体機器のカタログ値のことではなく、停止〜位置拘束〜後工程の作業点まで含めた「工程としての再現性」を想定しています。例えば、「パレット(対象物)の荷重やコンベアの状態によって、停止位置に誤差が発生する」という注意書きが明記されているストッパもあります。

一方で、停止とアンチバック、XYZ位置決めを一体化し、繰り返し位置決め精度が±0.05 mmを示すモジュールもあります。「止める」だけでなく「基準を作る」ことが精度の確保につながります。

センサと検出技術

位置決めの設計は「止め方」だけでなく「どこを基準にするか(検出点/基準面)」が重要です。代表的な検出技術と、取り付け・調整の実務ポイントを整理します。

光電センサ(透過・回帰反射・拡散反射など)

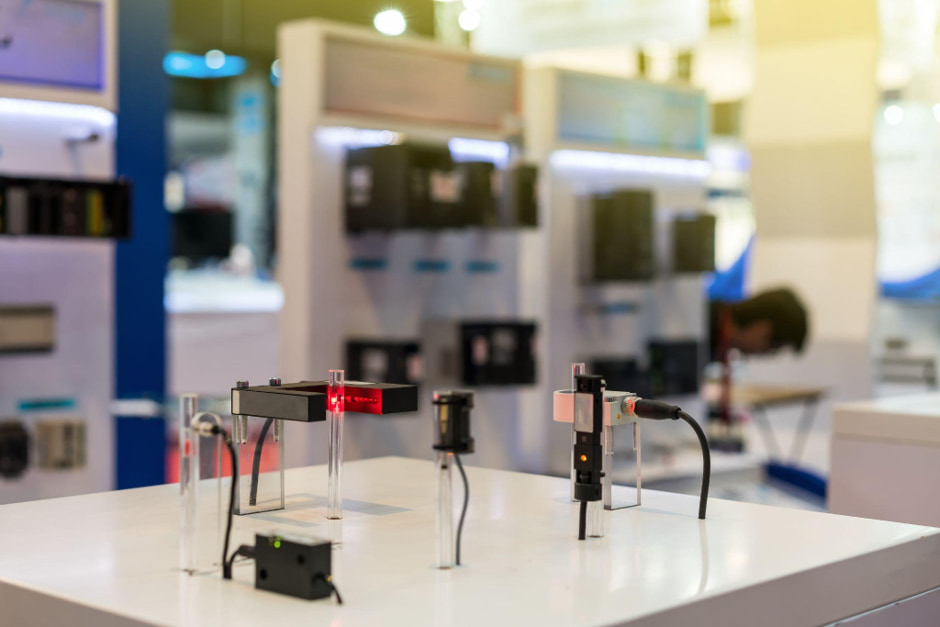

光電センサ
光電センサ

光電センサは、投光した光が遮られる/反射するなどの光量変化を、受光部で検出して電気信号に変換します。これは、コンベア上の有無検出・到達検出でよく使われている方法で、方式ごとの「外乱の受け方」が停止精度と稼働率を左右します。

外乱光(環境光)・汚れ・透明体・鏡面体などで誤検出しやすいなどの欠点があるため、透過・回帰反射・反射・距離設定型などの使い分けと、設置後の光軸ズレ対策が必要です。

調整のコツは、「ギリギリ検出できる停止位置」を狙いすぎないことです。停止するポイントの直前にトリガーがオンになるセンサを置くほど、検出遅れ(センサ応答+PLC周期+出力応答)×速度でオーバーラン距離が増え、停止位置が不安定になりやすくなります。

センサの配置は「ひとつのセンサで複数の役割を集中」させず、「減速開始点」「低速領域」「停止直前確認」といった「複数のセンサで役割を分担する」という考え方が効果的です(後述の停止距離の概念とセットで設計します)。

近接センサ(誘導形・静電容量形など)

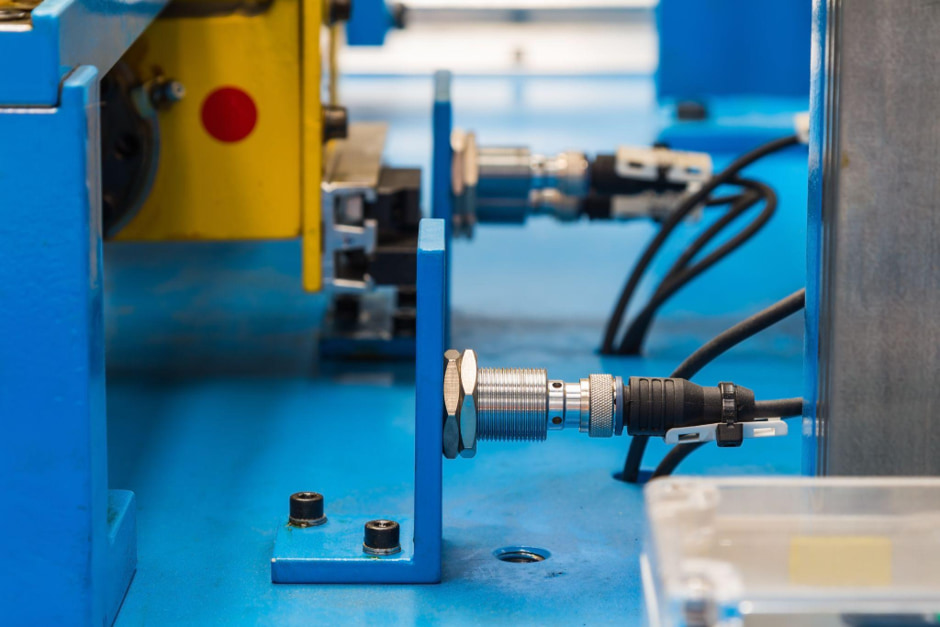

近接センサ
近接センサ

誘導形近接センサは金属の検出を得意とし、渦電流による損失(インピーダンス変化)を利用することで動作します。取り付けでは、埋め込み形(シールド)/非埋め込み形(非シールド)で周囲の金属の影響の受け方が変わります。

非埋め込み形は検出距離が長い反面、周囲の金属の影響を避けるためフリーゾーン(動作に影響しない領域)を考慮した設置が必要です。センサ同士の相互干渉や周囲環境(温度・水・油・薬品、振動・衝撃)も配慮すべき条件です。

停止精度の観点では、近接センサは「検出対象を金属にし、距離が再現しやすくなる」構成にすると安定します。逆に、ワークが樹脂・液体・粉体などで距離変動が大きい場合は、静電容量形の適用可否を含めて再検討が必要です(静電容量形は対象物の誘電率や形状で応答が変化します)。

カメラ/ビジョン(位置決め・アライメント・トラッキング)

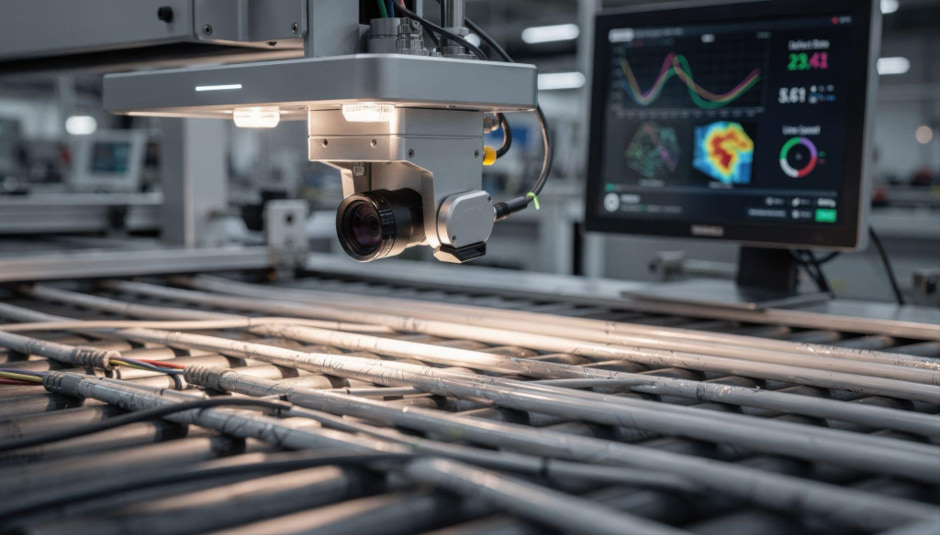

画像処理による位置決め
画像処理による位置決め

画像処理による位置決めは、アライメントマーク検出→補正量算出→上位(PLC等)へフィードバック→ステージ制御、という流れで行います。この方式では、停止させて位置決めするだけでなく、止めずに追従処理する場面でも威力を発揮します。

ただし、キャリブレーションが成否を分けます。開発環境側に「コンベアキャリブレーションウィザード」等の支援機能が用意されている例もあります。

現場の注意点として、撮像後に外力(振動、エアブロー、追突など)でワーク位置が変動すると、同一ワーク判定の乱れや、基準点からずれた追従が発生し、失敗が生じます。また、照明・ピント・露光等の撮像条件が不適切な場合でも、検出漏れや不正確な位置検出の原因になります。

そのため、追従精度を保つためにビジョンシステムとコンベア用エンコーダ・ロボットは、できるだけ近くに設置することが重要です。離れると速度一致誤差が大きくなります。

エンコーダ(回転・リニア、A/B/Z相)

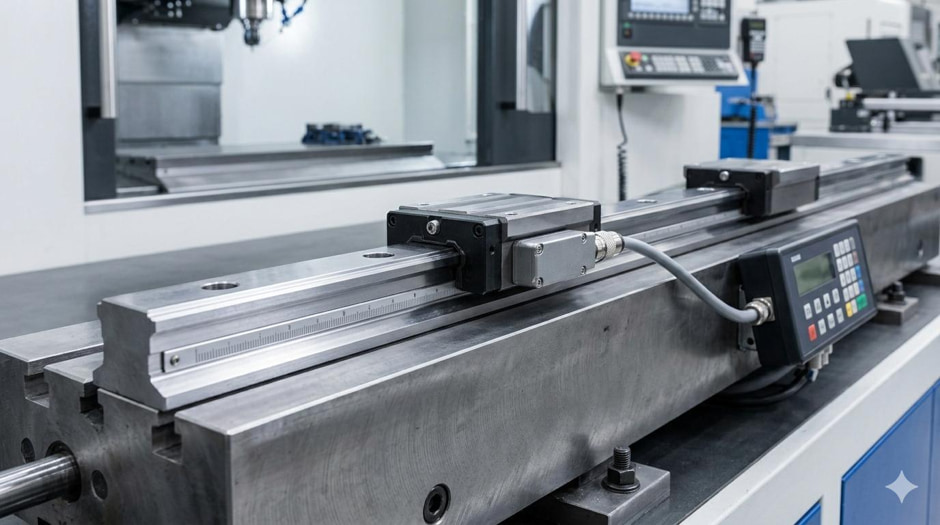

リニアエンコーダ付きのLMガイド
リニアエンコーダ付きのLMガイド

インクリメンタル型の基本はA相・B相(90°位相差)と、原点用のZ相(1回転に1回)です。コンベア位置決めでは、エンコーダを「コンベアの実移動」を反映する位置に取り付けることが基本です。

駆動軸に付けた場合、ベルト滑りが発生すると位置誤差としてズレが発生する可能性があるため、従動側・測長ホイール・パレット基準など、工程として「ずれない参照」をどこに置くかで方式が変わります。滑りが許されないなら、機械的な基準拘束を併用するのが一般的です。

レーザー(距離・位置判別:三角測量、TOFなど)

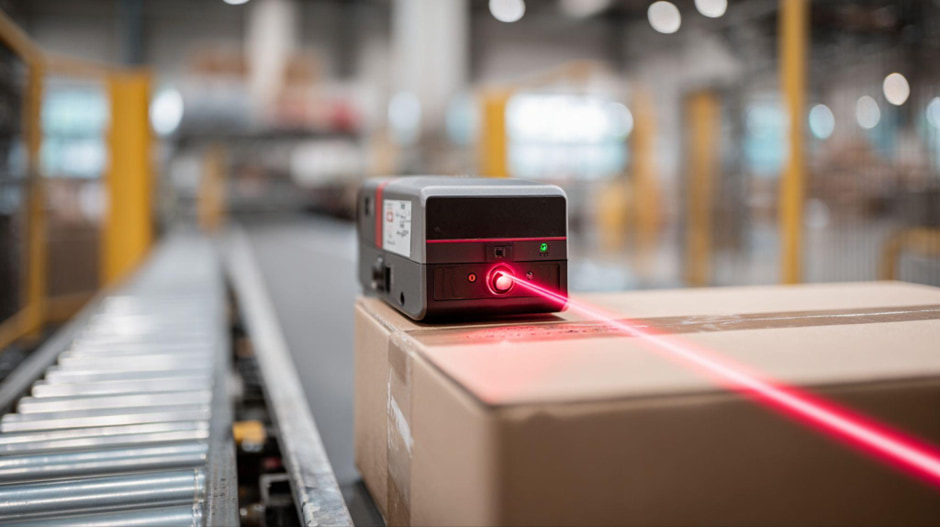

レーザー変位計による距離測定
レーザー変位計による距離測定

レーザーはスポットが見えるため、光軸合わせや検出位置の特定が容易です。距離計測方式としてのToF(飛行時間)方式は、パルス光の往復時間から距離を算出します。三角測量方式は、反射光の受光位置の変化で距離の変動を検出します。

コンベア上の高さ・反り・傾き補正、停止直前のギャップ確認など、ON/OFF検出より一段深い制御(停止距離の補正や姿勢補正)に使うと効果が出やすくなります。

制御方式

オープンループ/クローズドループと、PID・位置フィードバックの考え方

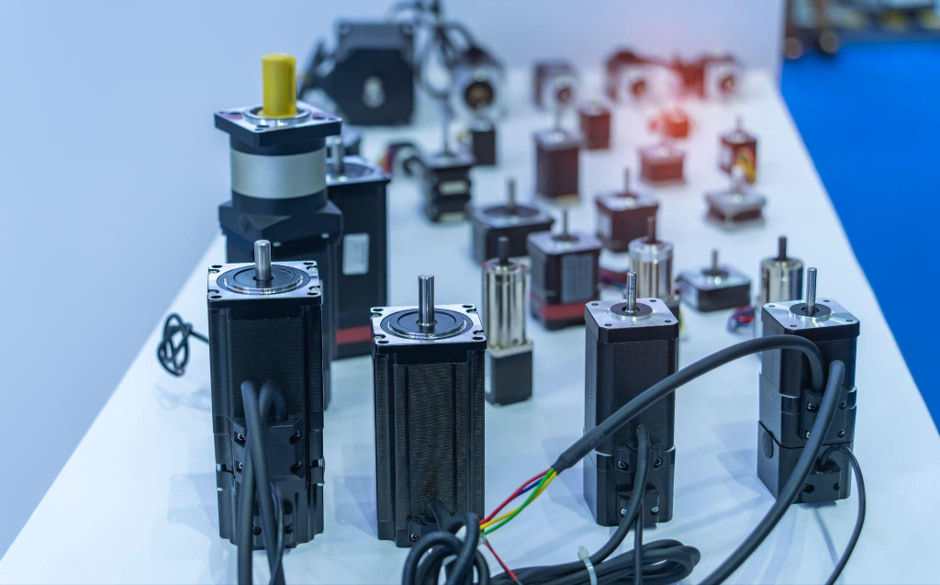

ステッピングモーター
ステッピングモーター

ステッピングはオープンループで使われることが多く、サーボはエンコーダ等の位置検出を前提とした閉ループで高精度位置決めが可能です(ただし条件により選択は変わります)。実務的には「負荷変動がある」「加減速が大きい」「停止衝撃を抑えたい」ほど、閉ループ(サーボ、または外部エンコーダを使った補正付きステッピング等)が有利です。外部エンコーダで高精度検出しつつ、オープンループの特性を活かす補正技術(完全閉ループ型ドライバ)も実用例があります。

PIDは万能のツールではなく、機械剛性・バックラッシュ・摩擦・停止時の衝撃が大きいほど調整が難しくなります。そのため、停止精度を上げたいほど「機械で決める(基準面・ピン・拘束)」と「制御で寄せる(減速プロファイル・フィードバック)」を分担させることで成功率が上がります。

同期制御(電子カム/ギア)とトラッキング

同期制御を利用することで、歯車やカムのメカ機構をサーボモータでの置き換えが可能です。

電子カムは動作パターンの変更がしやすく、マシニングセンターなどの円弧補間などでも電子カムは使われています。コンベアトラッキングでは、コンベア(マスタ)に対して追従対象(スレーブ)を同期させる概念が重要です。外部エンコーダを用いた軸構成や、実値フィルタリングなどが実装の主要となる要素です。

PLC/モーションコントローラの役割分担と「遅れ」の扱い

一般的なPLCは、「入力読取→プログラム実行→I/Oリフレッシュ」を周期的に繰り返します。サイクルタイムが入出力応答時間に影響し、サイクルタイムが長いと短い入力変化を取り込めない可能性があります。入力ユニットの「応答時間」と「スキャンタイム」を足し合わせて取りこぼしを評価することが必要です。

停止位置を詰める設計では次の実装が効果的です。

  •  「減速開始」をPLCスキャン依存の単発信号に任せず、ドライブ側の位置制御(位置テーブル/電子カム/比較器)で実行する
  • 高速入力(エンコーダ)を使う箇所は、高速カウンタやモーション系の評価機能に入れる
  • センサON/OFFのチャタリング・ノイズで停止が揺れないよう、入力フィルタやセンサ設置条件を先に固める

ビジョンや専用コントローラ側に直接接続してPLCスキャンタイムによる変動を減らす、という考え方が取説上の注意として示されている例もあります。

配線・信号の例(典型)

「どんな信号が必要になるか」を理解しておくための例を示します(I/O名や電圧など具体仕様は機器に依存します)。

センサ→PLC入力(到達・有無)

光電/近接のON信号。原理や方式、外乱対策(汚れ・外乱光など)は方式選定の根拠になります。

エンコーダ→高速入力

A/B/Z相(90°位相差、Zは原点)を高速カウンターへ接続します。

ドライブ→PLC(状態)

ALARM、READY、INPOS(インポジション)等。エンコーダ分周パルスのラインドライバ出力/パルス列入力形態の例があります。

安全系

非常停止ボタン

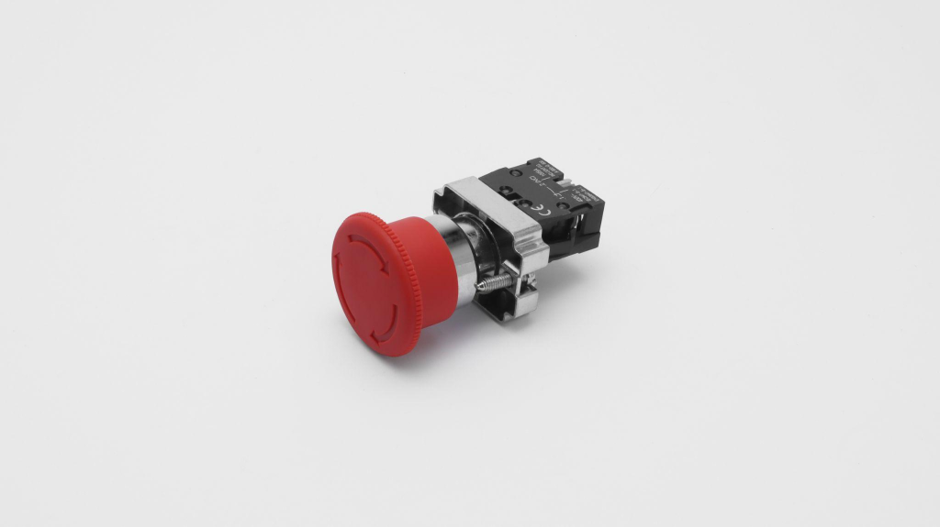

非常停止ボタン

非常停止は他機能より優先し、解除(リセット)まで停止状態を維持します。「停止カテゴリ(0/1/2)」の概念は、機械の停止方式(電源遮断か制御停止か)を整理するのに役立ちます。

設計チェックリスト(設計時に必ず確認する項目)

熟練者でも漏れやすい「停止距離」「誤差予算」「衝撃・振動」を、計算の型として整理します。数値は仮であり、未指定要件では必ず現物を確認し再計算してください。

工程の定義

止めて加工するのか、止めずに追従するのか(トラッキングなら外乱とキャリブレーションが主要課題になります)。

基準の置き方

「検出点=停止点」ではなく、「停止後にどこで基準拘束するか(基準面・ピン・治具)」を定義します。高精度が必要なら、止める+位置決めを一体化した構成が有利です。

誤差予算(許容誤差の割り振り)

センサ検出ばらつき+信号遅れによるオーバーラン+伝達系(滑り・バックラッシュ)+衝撃変形+温度ドリフト+ワーク姿勢変動、を足し合わせます。ストッパ機構にはバックラッシュが存在し得るため、停止位置が条件によって差が生じ得る点に注意が必要です。

停止距離の概念

総遅れ時間 t(センサ応答+PLC周期+出力応答+アクチュエータ立上り)を見積もり、遅れ距離 d = v × t を先に確保します。PLCのサイクルタイムが入出力応答に影響する点は設計の段階で事前に考慮しておきます。

慣性・摩擦・停止時エネルギ

E = (1/2)mv²(並進の運動エネルギー)を衝撃吸収・摩擦・回生などでどう処理するか決めます。パレット停止用途のストッパでは、衝撃吸収(ショックアブソーバ)の調整や損傷時の交換・復旧のしやすさが重要になります。

緩衝・ダンピング

衝撃を機械で吸収するか、制御で「ソフト停止」にするか、両方で分担するかを決めます。内蔵ショックの整備(グリス状態確認等)が必要で、保全計画に組み込まれます。

ワークの傾き・変形対策

ガイド、上押さえ、整列(アライメント)工程の追加、姿勢検出(レーザ/ビジョン)で「止める前に姿勢を整えられる」ような設計を検討します。

安全設計の前提化

非常停止、予期しない起動の防止、保守時のエネルギー遮断(ロックアウト等)を「後付け」にしません。三段階(本質安全→安全防護→使用上の情報)の優先順位で設計します。

計算例(停止・横力・許容条件の見積りの型)

パレットをストッパで減速・停止する場合のパラメータ例として、摩擦係数 μ = 0.1、搬送速度 v = 20 m/min、パレット+ワーク質量 m = 200 kg、使用圧力 p = 0.6 MPa を置き、許容質量・許容横力をチェックします。横力は FR = μmg の形で計算され、μ = 0.1、m = 200 のとき概ね 200 N 程度になります。

  •  「止める」部品の選定は、速度×質量(運動量・運動エネルギー)でまず当たりを付けます(許容衝撃質量などの線図で確認するのが一般的です)。
  • ストッパは「停止位置」だけでなく、停止時に発生する横方向の力(ガイド・レバー・フレームに入る力)も制御できるようにします。横力はガイド摩擦や姿勢変動にも影響し、結果として停止位置のばらつき要因になります。
  • 高い精度が必要なら「ストッパで止める」だけではなく、停止後に基準を作る位置決め機構(アンチバック等)を併用するような設計にすると位置決め精度が安定します。

トラブル事例と対策

停止位置ずれ・振動・誤検出・姿勢変動などは比較的再発しやすいトラブルなので、原因や発生時の対策をあらかじめ整理しておくと復旧や再調整が容易になります。

トラブルシューティング表(問題・原因・対策)

問題 主な原因(典型) 対策(実務)
停止位置が毎回ずれる 検出〜停止の遅れが見積不足/ベルト滑り/ストッパのバックラッシュ/荷重変動で停止位置差 遅れ距離(v × t)を見積り、減速開始点を前倒し/停止後に位置決め機構で基準拘束/滑りが出る参照点を見直す
衝突で振動・ワーク傷 機械ストッパで剛体衝突/エネルギ吸収不足 内蔵ショック・調整付きストッパを採用/減速プロファイルでソフト停止/ワーク前縁にローラ接触など衝撃緩和
センサ誤検出(外乱光・汚れ・透明体・鏡面) 光電方式選定ミス/光軸ズレ/反射条件変化 透過・回帰反射等へ方式変更、外乱対策、汚れ対策、透明・鏡面対策を適用/定期清掃・再調整手順を標準化
近接センサが不安定 周囲金属の影響/フリーゾーン不足/相互干渉/振動 埋込み/非埋込みの取り付け条件を満たす(フリーゾーン確保)/干渉距離を取る/検出距離に余裕を持つ
トラッキングでピック失敗 撮像後のワーク位置変動(外力)/撮像条件不適切/機器配置が離れて速度差増大 外乱(振動・エアブロー・追突)を抑えるレイアウト/照明・露光・ピントを標準化/ビジョン・エンコーダ・ロボットを近接配置
停止後にワークが戻る(アンチバック不足) 傾斜・残留力・ショック反力 アンチバック機能付き位置決め機構を採用/ロック機構付きストッパ等で保持、復帰時の反力経路を設計
PLC入力取りこぼし/タイミングばらつき スキャンタイム・I/Oリフレッシュに依存/応答時間が大きい サイクルタイム短縮、割込みや高速入力、ドライブ側の位置比較へ移管/センサ信号をスキャン影響が少ない入力へ

安全設計の考え方(非常停止・予期しない起動・保守)

「止める」機能は安全性に直結します。リスク低減は三段階(本質的安全設計方策→安全防護→付加保護方策→使用上の情報)で進めます。非常停止やエネルギー遮断は「付加保護方策」に位置づけられます。

非常停止は、他の機能・操作よりも優先させ、解除(リセット)まで停止状態を維持します。保守時の予期しない起動防止(第三者による起動も含む)については、対応規格の要求を確認して対応します。米国では、危険エネルギー管理(ロックアウト/タグアウト)の規則として 29 CFR 1910.147 が公開されており、装置の無効化・再起動防止の手順や安全装置の標準化などが要求されています。

関連規格(優先度が高いもの)

以下は、コンベア位置決め設備で参照頻度が高い代表的な例です。

  • ISO 12100(JIS B 9700)

機械安全の基本概念、リスクアセスメントとリスク低減の一般原則(3ステップメソッドの枠組みとも整合)

  • ISO 13849-1(JIS B 9705-1)

制御システムの安全関連部(SRP/CS)とパフォーマンスレベル(PL)の考え方

  • ISO 13850(JIS B 9703)

非常停止機能の設計原則(JIS側でISO一致(IDT)である旨の注記あり)

  • IEC 60204-1(JIS B 9960-1)

機械の電気装置(安全・制御応答の一貫性・操作保全容易性などを規定)

  • ISO 14118(JIS B 9714)

予期しない起動の防止(第三者起動への配慮要求などが含まれます)

  • 29 CFR 1910.147

危険エネルギ管理(LOTO)の規定

保守・定期点検の典型項目

停止位置決めは「止まる」からこそ摩耗・汚れ・ズレが顕在化します。ストッパ系では、内蔵ショックや摺動部のグリス状態を定期確認し、オイル使用禁止などの注意事項を点検表に落とし込みます。

追従系では、撮像条件(照明・露光・ピント)や外乱(振動・エアブロー等)で位置検出が崩れるため、機械側の「外乱を作らない」保全が品質に直結します。

コンベアの位置決め精度を高めるメトロールのタッチスイッチ

コンベアの位置決めにおいて「どこで止めるか」を決める検出精度は、工程全体の再現性に直結します。特に高精度が求められる場面では、従来の光電センサや近接センサに加え、接触式の高精度検出デバイスの活用が有効です。

メトロールのタッチスイッチは、ワークや治具に直接触れることでμmオーダの繰り返し精度で位置検出が可能なセンサです。光や材質の影響を受けにくく、安定した基準位置を作れる点が特長です。 製品ページはこちら:https://www.metrol.co.jp/positioning-switch/

メトロールの位置決めセンサの製品ラインナップ

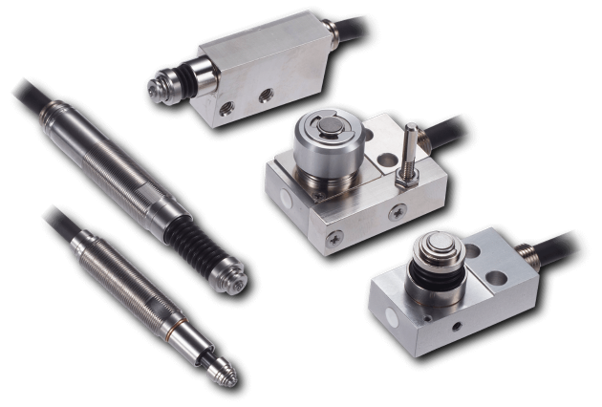

高精度位置決めタッチスイッチ(位置決めセンサ)
