NC旋盤とは？構成・加工技術・精度管理と最新動向を解説

量産工場の生産性から航空宇宙・医療・EV・精密機器の高付加価値部品まで、NC旋盤は製造業の幅広い分野で工程集約・品質安定・夜間無人運転・技能平準化を支える中核設備です。

しかし「回して削る機械」というイメージのままでは、今日のNC旋盤の実態とはかけ離れています。複合加工・自動化・AI支援・IoT接続まで取り込んだ生産システムへと進化しており、機械本体の性能だけでなく、制御方式・工具管理・精度保証・データ連携まで含めた総合的な理解が設備選定と投資判断に不可欠です。

この記事では、製造業の設計・生産技術・調達担当者向けに、NC旋盤の定義と基本原理から、種類と分類・汎用旋盤との違い・主な構成要素・プログラミング方式・精度保証と工具管理の実務・複合化と自動化の最新動向・業界別の適用・主要メーカーの特徴まで体系的に解説します。

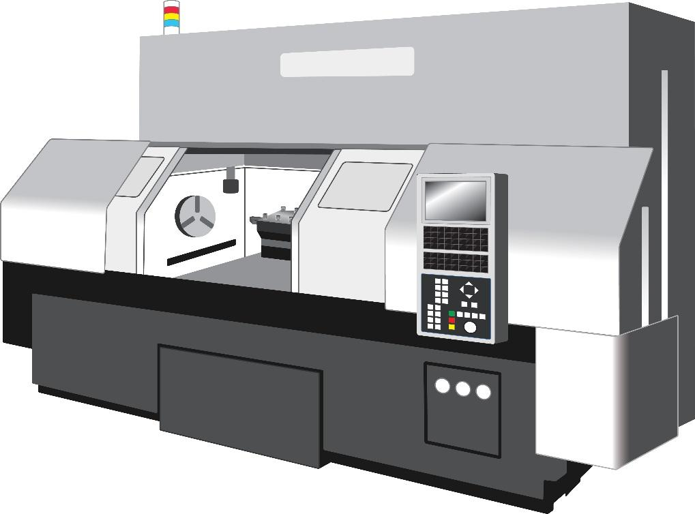

NC旋盤とは

NC旋盤は、JIS B 6031「数値制御旋盤及びターニングセンタ」に定義された機械群です。JISの定義では、NC装置を中心に、工作物の自動交換やバーフィーダ（棒材自動供給装置）・自動工具マガジン・工具交換・自動タレット割出し・対向主軸・二つの工作主軸、さらにフライス削りや穴あけなどの二次加工運転まで含み得るとされています。今日のNC旋盤は「単純な数値制御式の旋盤」ではなく、工程集約型の複合機として理解するのが正確です。ISO 13041も、NC旋盤とターニングセンタの概念・構成・共通機能・制御軸の名称を体系的に整理しています。

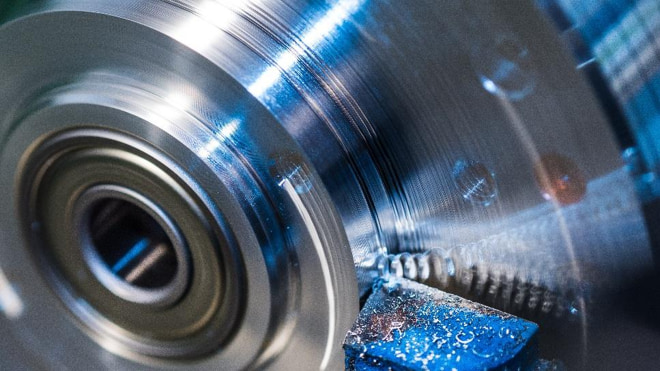

基本原理は明快です。工作物を主軸側でチャック（把持具）によって固定・回転させ、工具をX軸（径方向）とZ軸（長さ方向）を中心に相対移動させることで、直径・長さ・輪郭を成形します。そこにY軸・C軸・B軸・対向主軸・回転工具主軸を加えると、偏芯穴・キー溝・端面ミル・斜め穴・歯車スカイビングなどの複合加工まで1台で担えるようになります。制御軸の名称と動作記述の共通基盤は、JIS B 6310（数値制御工作機械の座標軸及び運動の記号）によって規格化されています。

NC旋盤は大きく、主軸系・送り系・工具系・把持系・制御系・計測監視系の統合体として構成されています。それぞれの機能が精度・生産性・安全性を決定するため、各構成要素の役割を正確に把握することが、選定・運用・保全の土台になります。

NC旋盤の種類と分類

NC旋盤は、主軸の向き・刃物台の構造・加工用途によっていくつかの種類に分類されます。製品形状・生産量・自動化の要件によって適した種類が異なるため、概要を押さえておくことが選定の前提になります。

横型NC旋盤（NCタレット旋盤）

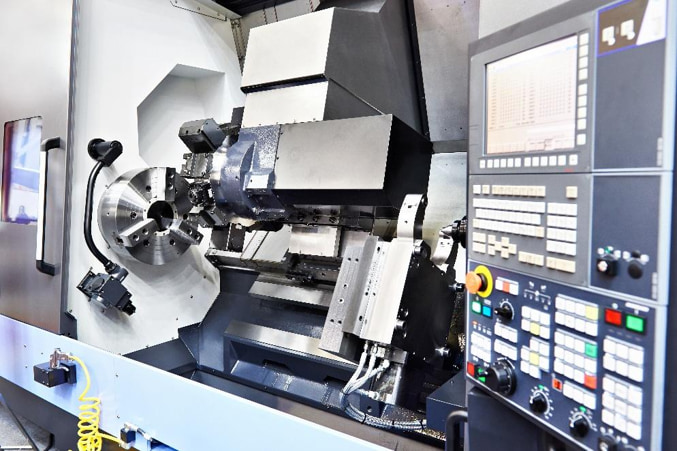

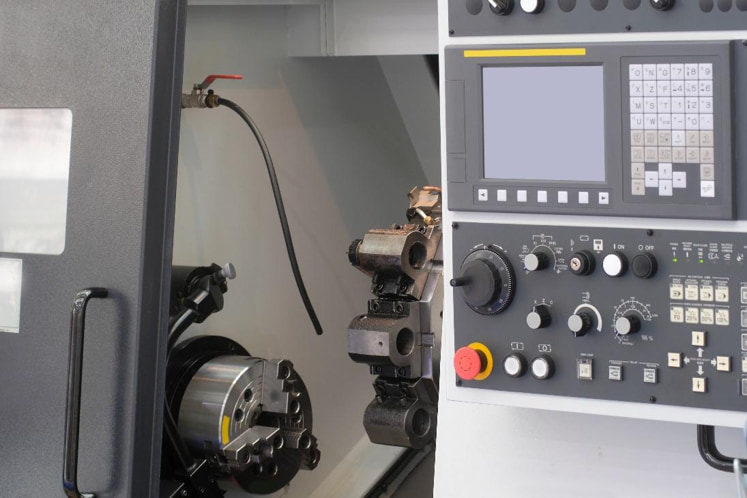

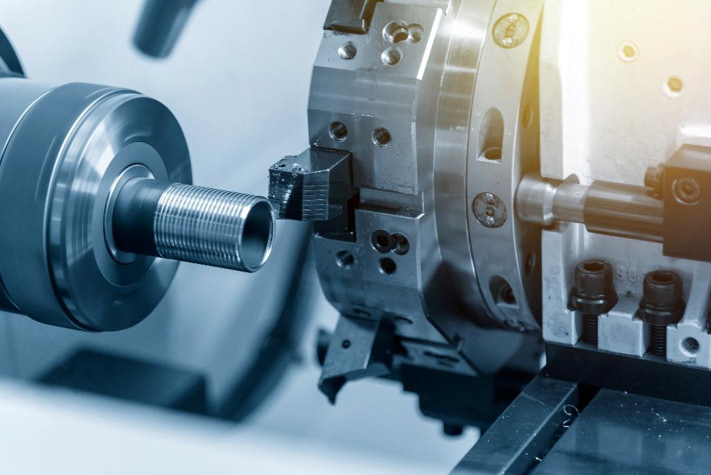

横型NC旋盤（NCタレット旋盤）は最も一般的な形式で、「NC旋盤」と言えば通常この形式を指します。主軸が水平方向に配置され、タレット（旋回式の刃物台）に複数の切削工具をあらかじめ装着してプログラムに従い自動で切り替えながら連続加工します。外径・内径・端面・ねじ切り・溝加工を1回のチャッキングで行えるため、汎用性が高く幅広い分野で使われています。

NC立旋盤（縦形旋盤）

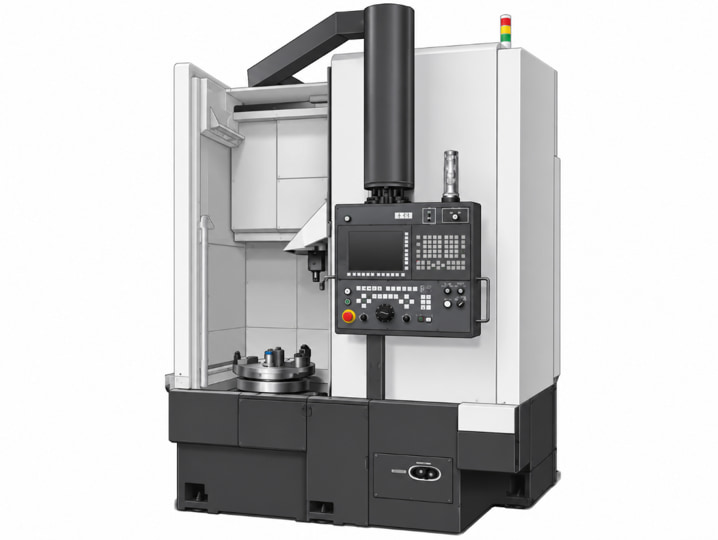

NC立旋盤（縦形旋盤）は主軸が垂直方向に配置された旋盤です。工作物をテーブルに水平に置いて回転させるため、重量のある大型ワークでも自重によるたわみを抑えながら加工できます。ガスタービン部品・ポンプ筐体・フランジ形状のような大径・重量物の加工に適しており、横型と比べて省スペースになる場合もあります。ただし、長尺ワークの加工には不向きです。

NC正面旋盤

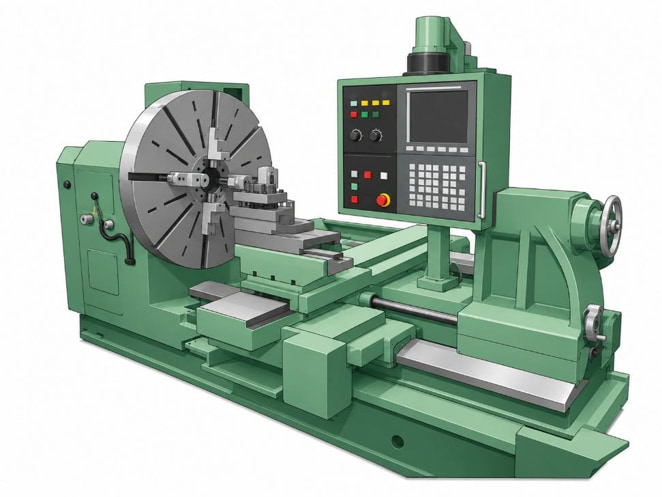

NC正面旋盤は、直径が大きく長さが短いワークの端面加工・内面加工に特化した旋盤です。主軸が作業者の正面を向く構造が多く、大型ワークの着脱がしやすい設計になっています。

自動旋盤（自動盤）

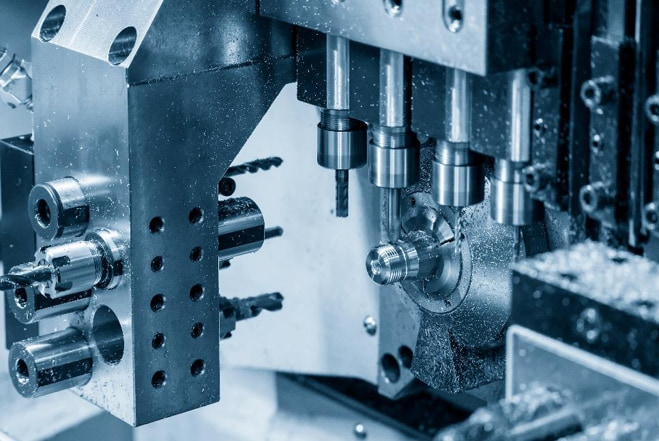

自動旋盤（自動盤）は、棒材（バー材）をバーフィーダから自動供給しながら連続加工する旋盤で、長時間の無人運転が可能です。主軸台移動型（スイス式自動旋盤）と主軸台固定型の2種類があります。主軸台移動型は主軸台が工具に向かって移動する方式で、ガイドブッシュ（振れ止め具）を使って細径・長尺ワークのたわみを抑えます。時計部品・医療精密部品・電子部品などの高精度量産に実績があり、スイスで考案されたことから「スイス式」とも呼ばれます。主軸台固定型は主軸台が固定され刃物台が移動する方式で、太くて短いワークの量産加工に向いています。

ターニングセンタ・複合旋盤

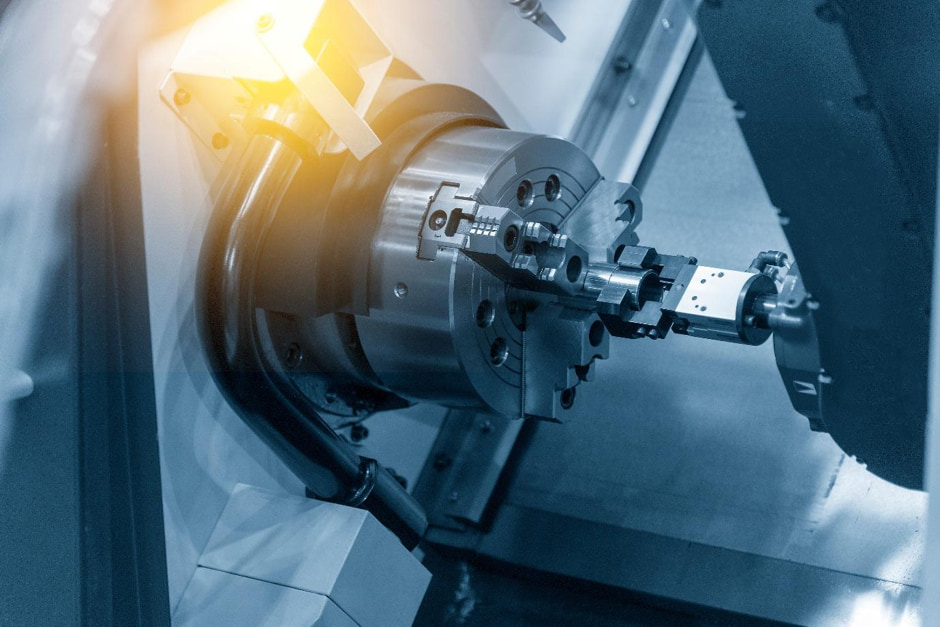

ターニングセンタ・複合旋盤は、旋削機能にフライス削り・穴あけ・溝加工などのミーリング機能を組み合わせた工作機械です。回転工具主軸を持つタレットやATCを搭載し、旋削とフライス加工を1台・1チャッキングで完結できます。複数の工程を集約することで加工精度の向上とリードタイムの短縮が可能です。

刃物台の構造による分類

刃物台の構造による分類では、タレット型・櫛刃型・フラット型などがあります。タレット型は複数工具を搭載した刃物台を旋回させて工具を切り替えます。櫛刃型は工具が整列配置されており、工具切替時間が短いことから高速量産向けの自動盤に多く使われます。

汎用旋盤との違い

NC旋盤と汎用旋盤（普通旋盤）は、どちらも旋削加工を行う機械ですが、操作方式と適した用途が大きく異なります。

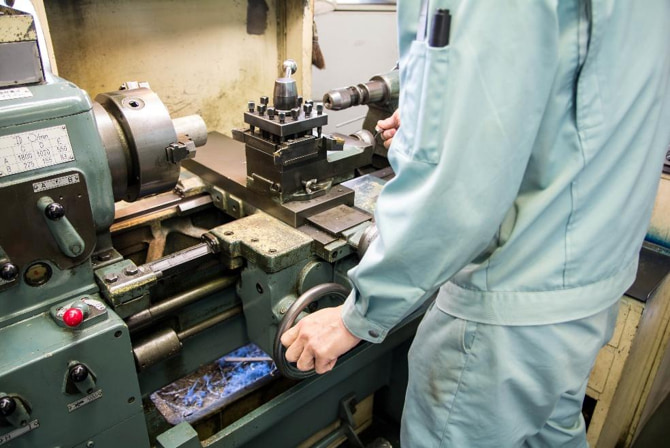

汎用旋盤は、作業者がベッド上のハンドルやレバーを手動で操作して刃物台を動かす旋盤です。NC装置を持たず、作業者の経験と感覚によって切削条件を判断・調整しながら加工します。単品加工・手直し・少量品の迅速な加工に向いており、プログラムの準備なしにすぐ加工を開始できる即応性が強みです。また、切削中にドリルやタップが折れそうなどの感覚をダイレクトに捉えられるため、繊細な加工や試作への対応力があります。反面、同じ形状を複数個加工する場合は仕上がりが作業者の技能に左右されるため、品質の均一性に限界があります。

NC旋盤は、あらかじめNCプログラムに切削条件・工具移動量・工具交換タイミングを数値で記述し、その通りに自動加工を行います。プログラムを一度作成すれば何度でも同じ精度で加工を繰り返せるため、量産加工での品質安定と生産性向上に優れています。高精度機種では1μm単位での位置決めも可能で、手加工では難しい複雑形状の量産も実現します。

主な違いを以下にまとめます。

比較項目	NC旋盤	汎用旋盤
操作方式	NCプログラムによる数値制御	ハンドル・レバーによる手動操作
加工精度・再現性	高い（プログラム通りに再現）	作業者の技能・経験に依存
段取りの手間	プログラム作成・工具補正設定が必要	準備が少なく即座に加工開始できる
向いている生産形態	量産・中量産・繰返し加工	単品・少量・手直し・試作
夜間・無人運転	可能（自動化との組み合わせで）	困難（作業者の常時立会いが必要）
初期コスト	高い	低い
必要なスキル	プログラム作成・工具補正の知識	手加工技術・切削の感覚
安全カバー	フルカバー（クーラントの大量使用が可能）	開放型（作業者の接近性が高い）

どちらが優れているというわけではなく、同一形状の量産にはNC旋盤、単品・試作・緊急の手直しには汎用旋盤、というように用途に応じて使い分けることが現場の基本的な考え方です。

NC旋盤の主な構成要素

主軸系

主軸はNC旋盤の中核であり、工作物を保持しながら回転させる部位です。最新機では、主軸モータを主軸に直結するビルトインスピンドルモータの採用が広がっており、高精度・低振動・シンプルな機械構造を同時に実現しています。ビルトイン化によってベルトや歯車による伝達損失と振動源が排除され、面粗さ・真円度・熱安定性の改善に直接寄与します。

主軸性能はサイクルタイムだけでなく加工精度と熱安定性にも直結するため、最大回転数・最大トルク・定格出力に加えて、暖機後の熱変位特性まで選定の評価軸に置くことが重要です。

送り系

送り系は、サーボモータ・ボールねじ・リニアガイド・位置検出器・制御ループで構成されます。ボールねじは転動体を用いる高効率送りねじで、すべりねじに比べて駆動トルクが3分の1未満になる場合があります。高速ボールねじでは121 m/min級の送り速度が実現した事例もあります。

送り性能の評価は最大速度にとどまらず、加減速時の追従性・剛性・熱伸び・バックラッシ・摺動面のダンピングを含む総合評価が必要です。重切削と高精度仕上げの両方に対応するには、案内面の構造と熱変位管理の設計思想まで確認することが求められます。

工具系

工具系は、タレット（工具取付台）・工具インタフェース規格（BMTまたはVDI）・回転工具主軸・ATC（自動工具交換装置）・工具長補正・摩耗補正で構成されます。タレットに搭載できる工具数と回転工具の有無が、工程集約の幅を決定します。

ミーリング機能を持つ回転工具主軸があれば、旋削に加えて端面穴あけ・溝加工・キー溝加工まで同一セットアップで対応できます。工具管理の観点では、機上計測による工具長の自動取得と工具オフセットへの自動反映が、無人運転の精度安定に不可欠です。

計測・監視系

計測・監視系は、品質保証と無人化の接点です。機上測定システムは、加工前の工具長計測・加工中の工具状態監視・加工後のワーク寸法測定・工具オフセット自動更新を担います。温度・負荷・振動・切削抵抗・クーラント流量・工具破損・ワーク寸法など、監視対象は多岐にわたります。

現代のNC旋盤は、削る前に段取りを確認し、削りながら工具と熱を監視し、削った後に測って補正を返す閉ループ系として見ると理解しやすくなります。

NC旋盤のプログラミングと制御方式

NC旋盤のプログラミングは、大きくISO 6983系のGコード・機械内対話式プログラミング・CAM連携の3系統と、その混成運用に分かれます。ISO 6983はNCプログラムのデータ形式とアドレスワードを規定する枠組みで、今日も現場の標準として機能しています。一方、ISO 14649（STEP-NC）は形状・加工特徴・技術条件を含むより高位のデータモデルとして、CAMとCNCの統合を志向した規格です。Gコードが特定機械に縛られやすいのに対し、STEP-NCはより移植性の高い幾何・工程情報を扱えます。

実際の工場では、既存機が多く後処理系が成熟しているため、Gコードが消える気配はありません。現実解としては、複雑輪郭や荒形状はCAMで生成し、ねじ・溝・面取り・試作修正は現場で対話式またはMDI（手動データ入力）で調整するハイブリッド運用が主流です。

対話式プログラミングの利点は、技能の平準化と段取り時間の短縮にあります。寸法や形状パターンを入力するだけで旋削・ねじ・溝などの基本加工プログラムを自動生成できるため、多品種少量でワーク立上げ頻度が高い現場ほど効果が大きくなります。

工具補正は、寸法合わせを「プログラム修正」ではなく「補正値更新」で行うための基本機能です。工具オフセットは、手動入力・プローブ計測・機上測定のいずれかの方法で取得し、常時適用することで加工精度を維持します。機上測定に基づく工具オフセットの自動更新に対応したシステムでは、無人運転中の寸法変動を自動で吸収できます。

サブプログラム・マクロ・固定サイクル・ワーク座標補正も、NC旋盤の生産性を左右する実務要素です。マクロ変数体系の細部はCNCメーカーのプログラミングマニュアルに準拠する必要があり、機種ごとに確認が必須です。

NC旋盤の精度保証と工具管理の実務

NC旋盤の加工精度は、機械精度・熱安定性・治具精度・工具状態・測定系の総合的な積み重ねで決まります。ISO 13041シリーズは、NC旋盤・ターニングセンタに対して、幾何精度・位置決め精度と繰返し精度・送り速度・補間精度・試験加工品精度・輪郭制御・熱変位評価を体系化しています。ISO 230シリーズも、工作機械の位置決め精度試験の基礎的な枠組みを与えています。カタログに載る「位置決め精度」だけを見ても不十分で、受入れ・定期校正・熱時の再現性まで含めて設計しなければ安定品質は維持できません。

熱変位補償

熱変位は高精度旋削における最大の誤差要因の一つです。主軸の発熱・切削熱・環境温度変化により機械構造が変形し、刃先位置がずれることで寸法誤差が生じます。熱変位補償技術では、主軸速度・温度・機械位置・クーラントON/OFFなどを見ながら刃先位置変化を抑制し、測定結果の学習まで行うシステムが実用化されています。機械学習を用いた熱変位補償は、温度変化の大きい環境での加工点位置の補償・暖機時間の短縮・消費電力の低減に寄与します。

工程内補正と機上計測

品質管理の重心は、加工後検査から工程内補正へ移っています。機上測定システムを使うと、幾何公差判定と工具オフセット更新を加工工程の中で行えます。無人運転中に測定結果を自動で工具オフセットへ反映するシステムでは、夜間の長時間運転でも寸法変動を吸収できます。インプロセスゲージ（加工中測定器）によって半仕上げ後に寸法を確認し、オフセットを変えてから仕上げ切削する運用も一般的です。これらは「測るための設備」ではなく「不良を作る前に戻すための設備」と理解するのが正確です。

典型的な不具合と対策

NC旋盤の代表的な不具合は、びびり・工具摩耗・長尺ワークのたわみ・切りくず絡み・ミスチャック・熱ずれ・クーラント不良・潤滑不良です。びびりの低減策としては、切込み・送り・ノーズR・切れ刃角・クランプ剛性の見直しが有効です。長い連続切りくずの主因は低送り・浅切込みにあり、適切な切削条件の設定がチップコントロールの前提になります。工具摩耗監視では、音響放射（AE）・加速度・切削抵抗・主軸電力などのシグナルが有効であることが研究でも示されており、AI支援によるリアルタイム監視の実装事例が増えています。

NC旋盤の複合化と自動化

複合旋盤（ターンミル）の広がり

旋削・ミーリング・穴あけ・歯切りを1台で担う複合旋盤（ターンミル・マルチタスキング）は、「（チャッキング完結（done in one）」を実現する設備として普及が進んでいます。B軸ミリング主軸・ATC・対向主軸・回転工具を組み合わせることで、外径旋削から5軸同時加工まで対応できます。自動車量産向けには双主軸・双タレット型、ジョブショップ向けにはY軸・副主軸付き汎用型、高付加価値部品向けにはB軸ミル主軸付き複合型という用途別の区分がなお有効ですが、その境界は近年急速に重なっています。

AI・デジタルツインの実務活用

AI支援の実務価値は、段取り・熱補償・工具監視・稼働管理の4領域に集中しています。デジタルツイン（仮想機械モデル）を用いると、実機と同等の制御環境でプログラムの干渉確認・加工時間見積り・加工形状の事前検証を実機占有なしに行えます。機械学習を活用した熱変位補償・工具摩耗予測・異常予兆通知が現場実装される事例が増えており、「削る前に条件を最適化し、削りながらリアルタイムに監視・補正する」サイクルが標準化に向かっています。

IoT接続と設備データの活用

製造設備のIoT接続では、MTConnect（製造設備のセマンティックデータ標準）とOPC UA for Machine Tools（MES・SCADA・ERP・解析系との共通インタフェース）が普及しています。稼働データの見える化・異常検知・プロセス最適化に向けた基盤として、NC旋盤へのIoT接続が設備選定の標準項目に加わっています。

ロボット・自動化連携

単体のNC旋盤にロボット・ストッカ・バーフィーダ・パレタイズ・機上測定・自動補正を組み合わせた「加工セル」の導入が増えています。セル化によって夜間の少人数・無人運転が可能になり、混流生産への対応力も高まります。ロボットとの協働では、インタロック・ドア連動・把持精度の設計が安全面・品質面の両方で重要になります。

NC旋盤の業界別の主な用途

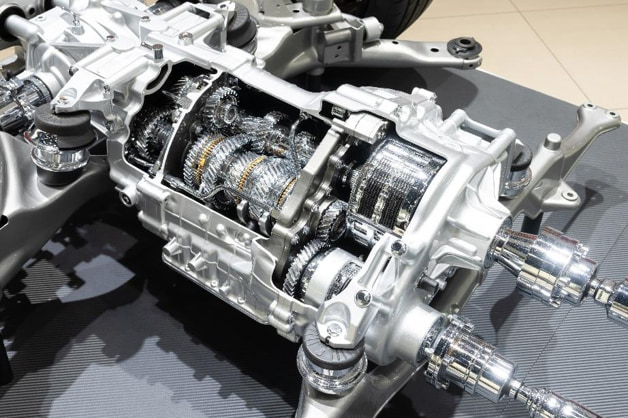

自動車分野では、シャフト・ハブ・ブレーキ関連部品・e-Axleカバー・モータケースなど、回転対称形状に穴・キー溝・端面加工を組み合わせた部品が多く、双主軸・双タレット・ローダ一体型の量産向け複合旋盤が強みを発揮します。EV化に伴うモータ関連部品の需要拡大が、この分野における旋削の継続的な需要を支えています。

医療分野では、インプラント・骨接合材・内視鏡部品など、小径・高表面品位・多品種少量の部品が中心です。小型高精度のターンミルや小径複合旋盤が適しており、加工後の洗浄性・材料トレーサビリティへの対応も求められます。

航空宇宙分野では、耐熱合金・チタン合金・難削材を低ロット・高難度で加工する工程が多く、工程集約・精密計測・熱安定性が特に重要です。1個あたりの加工時間が長く工具コストも高いため、工具摩耗監視と機上計測による工程内補正が生産性の鍵を握ります。

金型・精密機器分野では、旋削と多軸加工を組み合わせた複合機や工程統合ワークフローが効果を発揮します。少量高付加価値品では、段取り時間の短縮と1ワークあたりの工程完結率を高める設計が重要です。

主要メーカーと各社の特徴

NC旋盤の主要メーカーは、日本・韓国・米国・欧州に集中しています。代表的なメーカーの概要を以下に示します。

ヤマザキマザック（愛知県）

1919年創業の工作機械メーカーです。非上場を貫きながら世界21ヵ国70ヵ所以上にサポート拠点を展開しています。CNC旋盤・複合加工機・マシニングセンタ・レーザ加工機など幅広い製品を扱います。1981年に世界初の対話式CNC装置（MAZATROL）を搭載した旋盤を開発して以来、プログラミングの簡易化と自動化システムの開発を業界に先駆けて推進してきました。複合加工機の分野でも先駆者的な存在です。

オークマ（愛知県）

1898年創業、国内工作機械受注でトップシェアを誇る上場メーカーです。CNC旋盤・マシニングセンタ・複合加工機・研削盤まで幅広く手がけ、CNC装置・サーボモータも自社開発する垂直統合型の製品開発が特徴です。熱変位への対応技術や、加工機内蔵型ロボットシステムの開発など、スマートマシン技術の推進でも実績があります。

DMG森精機（奈良県・東京）

1948年創業。日本の森精機製作所とドイツのDMGグループが2016年に経営統合し、世界最大規模の工作機械メーカーとなりました。NC旋盤（ターニングセンタ）・5軸加工機・複合加工機・積層造形（AM）機など多様な製品を展開します。欧州の技術と日本の精密製造技術を融合したグローバルな製品ラインナップが強みです。東証プライム上場。

中村留精密工業（石川県白山市）

1949年創業の工作機械メーカーです。旋盤ベースの複合加工機（マルチタスキング機）に特に強みを持ち、レンズ芯取機や光学機械も手がけます。複数工程を1台に集約する設計と自動化技術を組み合わせた提案力が評価されており、欧米への輸出比率も高くグローバルに展開しています。

ツガミ（東京都）

1937年創業の精密工作機械メーカーです。CNC精密自動旋盤（スイス式を含む）・ターニングセンタ・マシニングセンタ・精密研削盤・精密転造盤を展開します。「高密度・高速・高剛性」を開発の軸に、OA機器・医療・HDD・IT機器など高精度量産が必要な分野の小径精密部品加工に実績があります。

DN Solutions（韓国）

1976年より工作機械生産を開始した韓国系グローバルメーカーで、旧社名は斗山工作機械です。CNC旋盤・マシニングセンタ・スイス式旋盤など多岐にわたる製品を世界中に供給しており、工作機械メーカーとして2023年時点で世界第3位の販売規模を誇ります。北米・欧州でも高い市場シェアを持ち、自動車・医療向けの高精度量産に対応した製品ラインナップが充実しています。

Haas Automation（米国カリフォルニア州）

北米を代表するCNC工作機械メーカーです。CNC旋盤・マシニングセンタ・回転テーブルを主要製品とし、本体価格を公式サイトで公開している点が工作機械業界では珍しい特徴です。操作のわかりやすさとコストパフォーマンスの高さから、初めてCNC機械を導入する企業にも選ばれやすく、グローバルに幅広いユーザー層を持ちます。

NC旋盤の工具長補正・工具管理にはメトロールのツールセッタ

NC旋盤で加工精度を安定させるには、工具長の正確な把握と工具オフセットへの迅速な反映が欠かせません。工具交換・刃先チッピング・摩耗の進行が起きるたびに手動で工具長を測定し補正値を入力する運用は、稼働停止時間の増大と人的ミスのリスクを生じさせます。

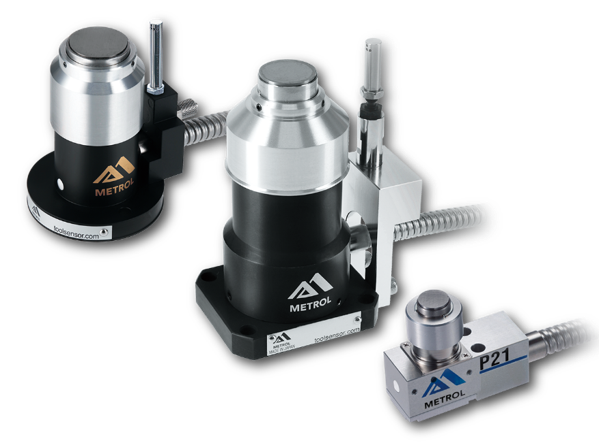

メトロールのツールセッタ（精密位置決めセンサ）は、NC旋盤の機内に設置して工具長を自動計測し、工具オフセットを迅速・正確に設定する機器です。工具の自動計測により、段取り時間の短縮・測定ミスの排除・工具交換後の無人復帰が可能になります。工具管理の自動化を検討している場合は、以下のページをご参照ください。

詳細はこちら：ツールセッタ ー 精密位置決めセンサ｜メトロール

メトロールの位置決めセンサの製品ラインナップ

高精度位置決めタッチスイッチ（位置決めセンサ）

ツールセッタ（工具長測定センサ）

タッチプローブ（機上測定プローブ）

エアマイクロセンサ（空圧式センサ）
