半導体製造装置や真空チャンバー内のステージ位置決めにおいて、設計者の皆様は常に「高精度」と「低コスト」、そして「スペースの制約」という課題に直面しているのではないでしょうか。実は、真空環境＝非接触センサという固定観念を外すことで、装置設計はもっとシンプルかつ効率的になります。本記事では、過酷な真空環境下でも安定した精度を発揮する、メトロールの真空対応タッチスイッチを用いた解決策をご紹介します。

真空ステージの位置決めで設計者が抱える悩み

半導体製造装置をはじめとする真空環境下での位置決めにおいて、設計者は常に精度、コスト、スペースのバランスという困難な課題に直面しています。特に、真空チャンバーという特殊な環境下では、一般的なセンサを使用することができず、選定の選択肢が大幅に制限されます。

これまで、真空環境での位置決めや原点出しには、非接触センサが標準的な選択肢として採用されてきました。しかし、非接触センサは高精度である一方、システム全体のコストを押し上げる大きな要因となっています。また、装置の小型化が求められる現代の設計トレンドにおいて、センサ本体だけでなく、周辺機器や複雑な配線が占めるスペースは無視できない問題です。

以下に、一般的な非接触センサと、本記事で提案する接触式の真空対応タッチスイッチを比較した表をまとめました。

比較項目非接触センサ接触式タッチスイッチ
製品コスト高い低い
設置スペース広い（アンプが必要）狭い（コンパクト）
配線の複雑さ複雑シンプル
耐環境性構造に依存高い（真空対応品）

なぜ非接触センサは導入ハードルが高いのか

非接触センサの導入における最大の障壁は、そのコストと設置の煩雑さにあります。レーザー変位計や静電容量式センサなどは、センサ単体の価格が高いだけでなく、信号を処理するための専用アンプユニットを真空チャンバーの外に設置しなければなりません。

この構造により、チャンバー内外を結ぶ配線が複雑化し、フィードスルー（真空導入端子）のポート数を占有してしまいます。限られたスペースの中でこれらの機器を収め、安定した信号を得るための調整工数は、設計者にとって大きな負担です。装置の小型化や低コスト化を目指す際、こうした「見えないコスト」が設計の自由度を奪い、結果として装置全体の競争力を低下させる要因となっているのです。

なぜ真空環境でタッチスイッチが使えるのか

真空環境において、センサの選定は装置全体の性能を左右する重要な要素です。長年、真空内での位置決めには非接触型のセンサが主流とされてきましたが、接触式であるメトロールのタッチスイッチ（GNシリーズ）がなぜ真空環境で活用できるのか、その理由は「真空対応」に特化した独自の設計思想にあります。

一般的に、真空環境ではアウトガスの発生源となる樹脂部品やグリスの露出が厳しく制限されます。メトロールのGNシリーズは、真空環境での使用を前提に、構成部品の材質選定から製造プロセスに至るまでを最適化しています。単に「接触する」という機能を維持するだけでなく、真空チャンバー内の環境を汚染しないという「真空装置としての安全性」を両立させている点が、多くのエンジニアに支持される理由です。

また、接触式特有の「物理的な再現性」は、非接触センサと比較しても極めて高い精度を誇ります。機械的な接点を持つことで、温度変化や周辺環境の影響を受けにくく、安定した繰り返し精度を実現できるため、原点出しや着座確認において非常に信頼性の高いデータを得ることが可能です。

メトロールGNシリーズの優位性

特徴内容
高い繰り返し精度数ミクロン単位の安定した位置検出が可能
低アウトガス設計真空環境を汚染しない材質と構造を採用
小型・省スペース狭小な真空チャンバー内でも設置が容易
高い信頼性過酷な条件下でも安定したスイッチング動作

低アウトガス設計による信頼性

真空環境における最大の敵は、部品から放出されるガス（アウトガス）によるチャンバー内の汚染です。GNシリーズでは、ガス放出を最小限に抑えるため、樹脂材料の使用を極限まで排除し、金属を中心とした構成部品を採用しています。また、内部構造においても、ガスが溜まりやすい空間を排除する設計を施すことで、真空引きの時間を短縮し、装置の稼働効率向上に寄与します。これらの徹底した低アウトガス対策により、半導体や液晶製造装置といった高真空度が求められる現場でも、クリーンな環境を維持したまま高精度な位置決めを実現しています。

イラストで見るタッチスイッチ活用事例

真空環境下における位置決めにおいて、接触式のタッチスイッチを導入することで、装置全体の設計は劇的にシンプルになります。これまで複雑な回路や大掛かりな非接触センサに頼っていた原点出しや着座確認が、コンパクトなスイッチ一つで完結するためです。

用途期待できる効果
XYテーブルの原点出しセンサ配置の省スペース化と配線の簡素化
ワークの着座確認確実な検知による誤動作防止と歩留まり向上
治具の交換検知治具ごとの個体差を吸収した高精度な位置決め

これらの活用により、装置の小型化のみならず、メンテナンス性の向上やコストダウンといった直接的なメリットが期待できます。

XYテーブルの原点出しをシンプルに

XYテーブルの原点出しにおいて、タッチスイッチを採用する最大の利点は、その再現性と取り付けの容易さにあります。従来、高価な非接触センサを使用していた場合、センサ本体に加えて増幅器や制御基板など、真空外への配線を含めた多くのスペースが必要でした。

メトロールの真空対応タッチスイッチを導入すれば、テーブルの移動端にスイッチを設置するだけで、機械的な接点により極めて高い精度での原点検知が可能となります。物理的な接触を伴うためノイズの影響を受けにくく、複雑な調整なしに確実な位置決めを実現します。これにより、チャンバー内部の設計自由度が高まり、装置全体の小型化と、開発コストの削減を同時に達成できるのです。

XY軸の自己発熱によるミクロンレベルのズレを検出

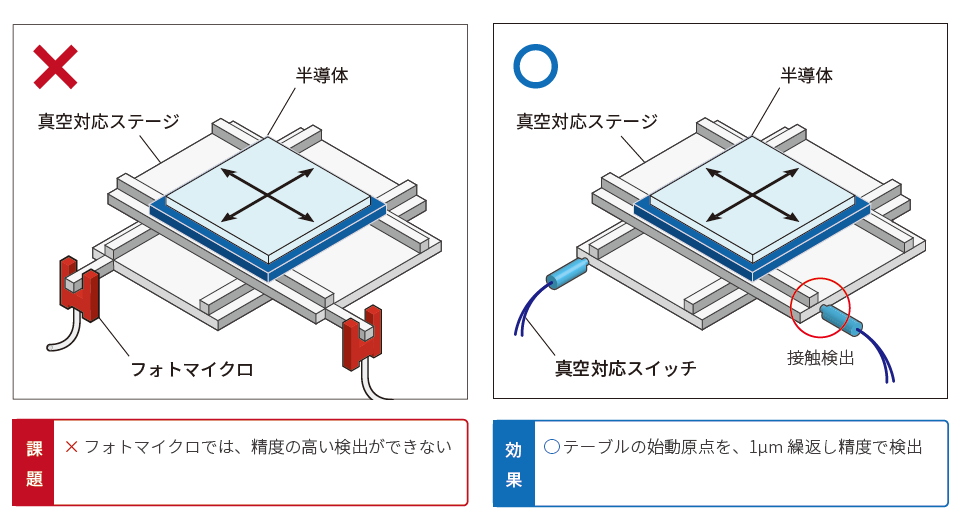

タッチスイッチ真空対応ステージXYテーブル位置決め
