小型ミリングマシン用ツールセッター[P21シリーズ]

[マシニングセンタ・ミリングマシン用]ツールセッタ P21シリーズ

小型マシニングセンタ、ミリングマシン向けツールセッタ

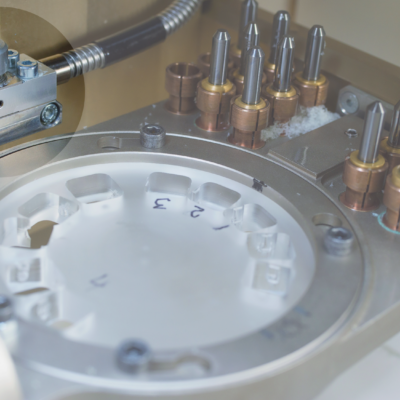

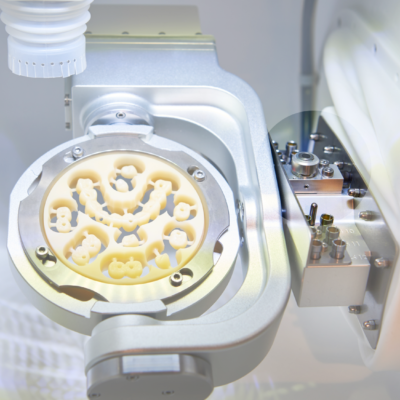

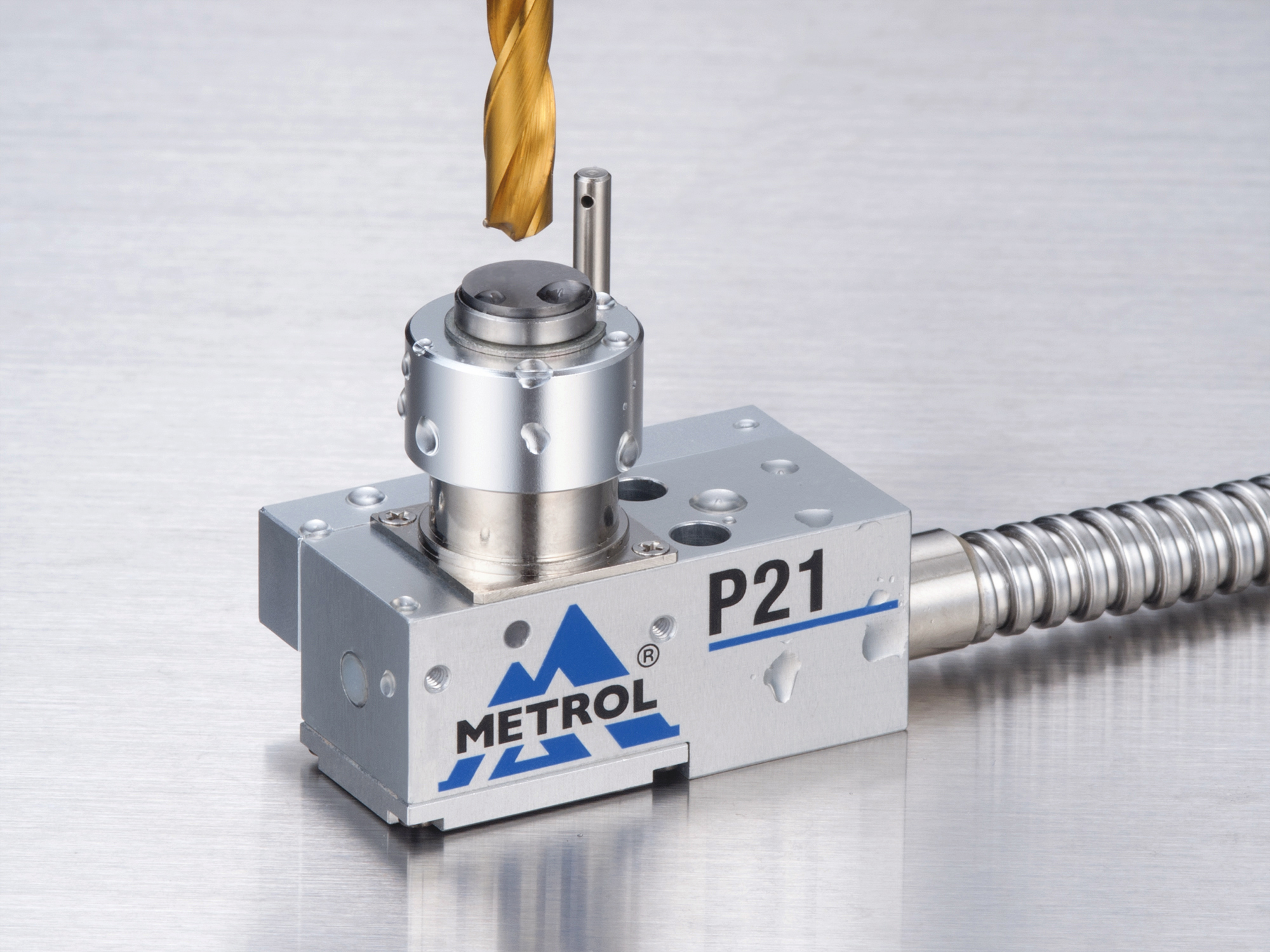

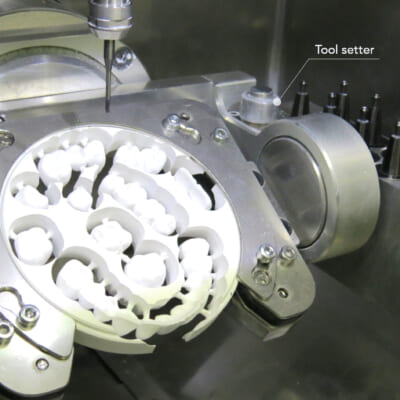

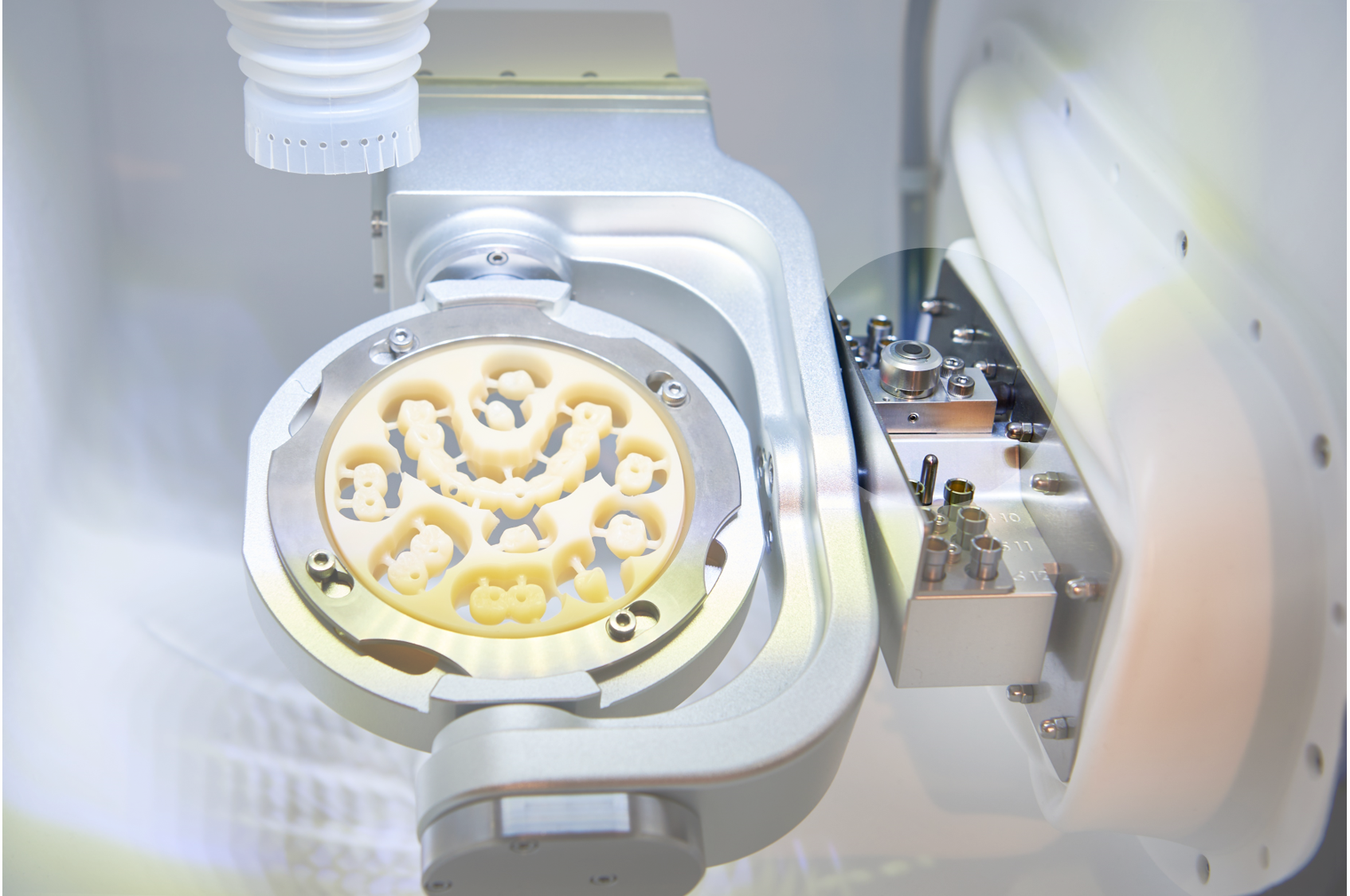

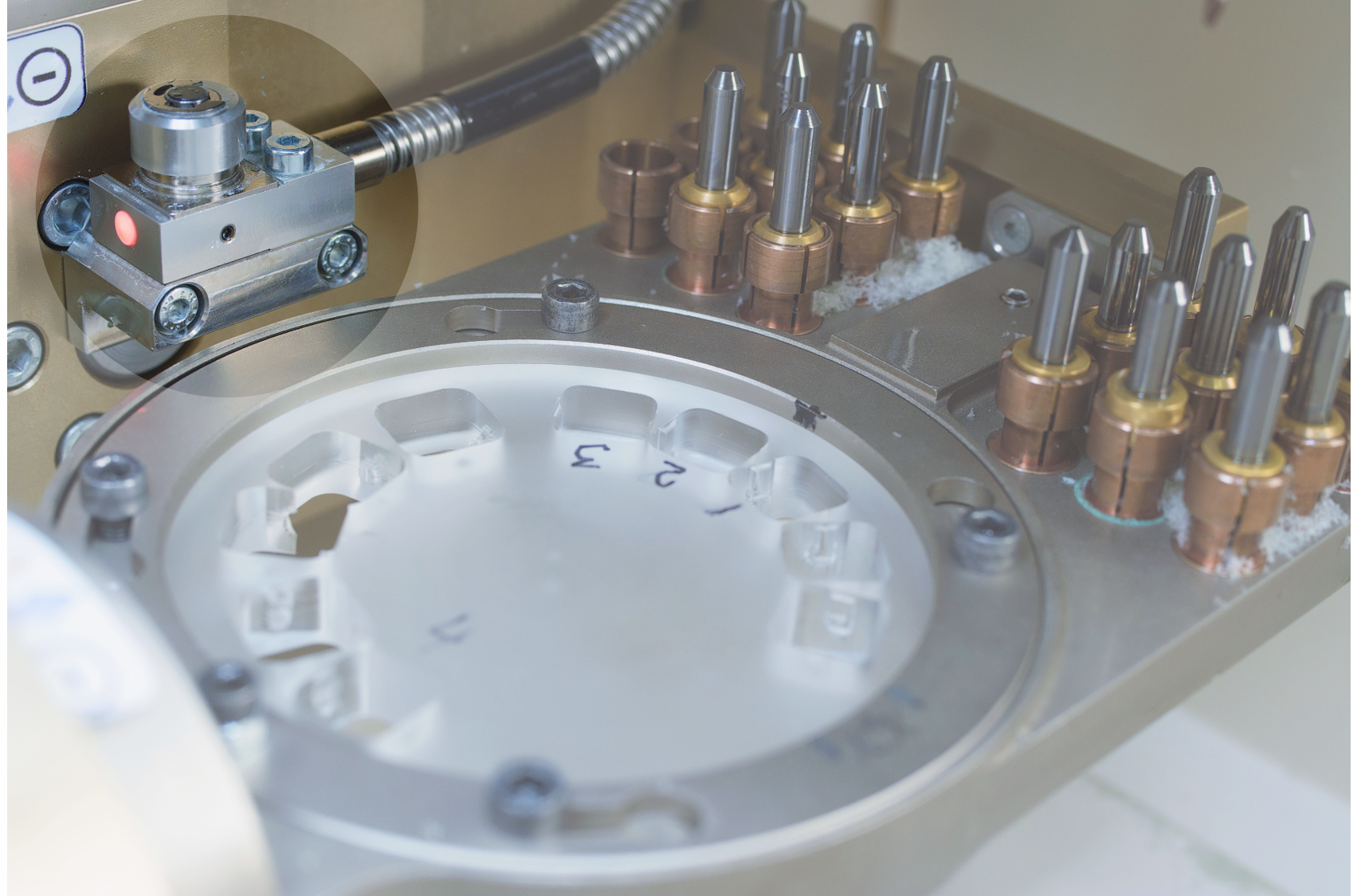

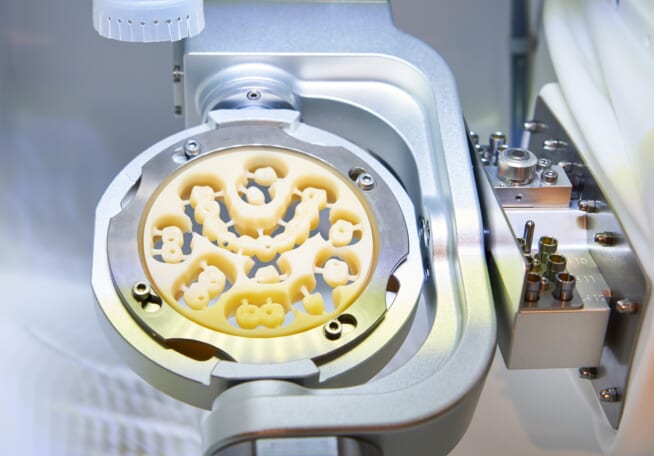

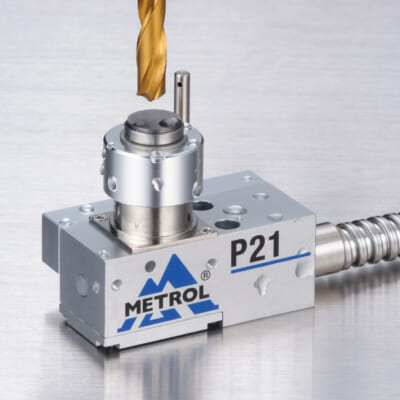

P21シリーズは全長45mm、高さ41㎜の小型ツールセッタです。衝突防止機能のオーバートラベル信号付き。 スペースの狭いマシニングセンタや、歯科用などの小型ミリングマシン、ディスペンサーなどでツールやノズルのプリセット、摩耗、チッピング、熱変異補正を行い、機械の加工精度を常に維持することに貢献します。

特長

オーバートラベル信号つきの2信号モデル

オーバートラベル信号付きのため、設備やセンサの破損事故を未然に防ぐことが可能です。
※オーバートラベル信号:動作信号とは別に、センサの動作限度領域を超える前に出力する信号で、衝突などの回避に使用します。

繰返し精度は0.5μm、クーラント耐性の強い保護規格IP67仕様

機械加工を始める前の工具測定、加工サイクル中の機内での工具補正をスピーディに自動で行います。IP67のため、クーラントがかかる悪環境でも高精度な検出が可能で、工具計測にかかる時間短縮に貢献します。

接触式なので誤検知が少なく高信頼性・低コスト

ツールの先端エッジを直接接触させて検知するので、高価な非接触式センサ(レーザ式など)と比べてクーラント飛散やミストの影響を受けにくく高信頼性です。

Metrol Tool Length Presetter for CNC Dental Milling Machine

主な仕様

形式名 P21
形状/形式/用途 工具長測定・ノズル原点出し
コンタクト形状  Φ10平面
繰返し精度  0.0005mm (条件:操作速度 50~200mm/min)
IP規格・保護構造  IP67
接点精度寿命 300万回
動作までの動き なし
ストローク※全体の動き  5mm
接触力(N) 1.5N
ケーブル詳細 耐油性4芯φ3.7 引張り強度30N 最小曲ゲ半径 R7
付属品 なし
(オーバートラベル信号)動作形態 NC(常時閉)[測定信号から約2.5mm]
(オーバートラベル信号)接点定格 DC24V 20mA(MAX)(推奨値 10mA)
抵抗負荷
使用温度範囲 0~60℃ 氷結ないこと

回路図

小型ミリングマシン用ツールセッター[P21シリーズ]の回路図

注意事項

  • 高圧のクーラントや噴流水がはげしくコンタクトや、ブーツ保護を直撃する時は別途カバーを設置してください。
  • 使用クーラントは、水溶性クーラント(アルカリ性)を想定しています。
  • 操作速度10mm/min以下での使用は避けてください。

カスタマイズ

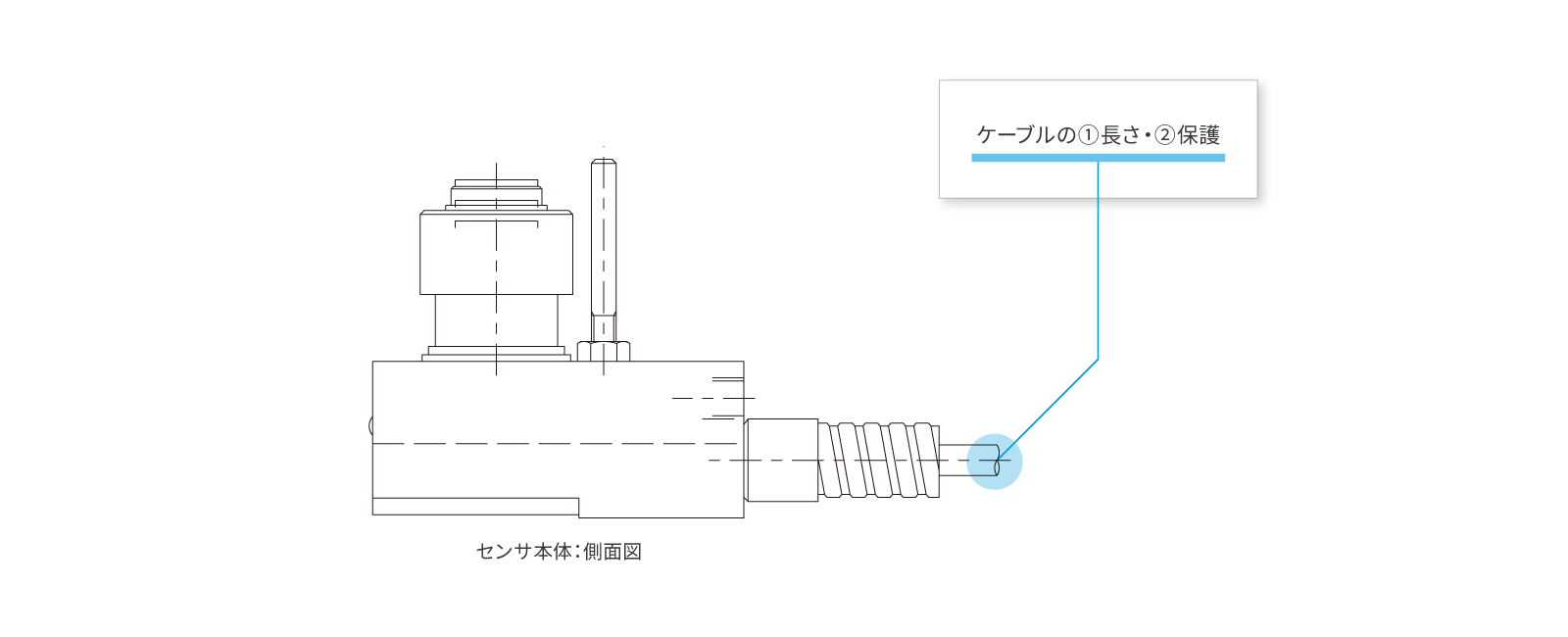

小型ミリングマシン用ツールセッター[P21シリーズ]のカスタマイズ

※青線部はカスタマイズが可能です。詳細は カタログをご参照下さい。

標準型式

※P21シリーズの標準仕様の品番になります。
具体的な仕様が決まっていない場合は、こちらの品番をお問い合わせください。

型式名 コンタクト径 動作形態 測定可能な方向 繰返し精度 ストローク 接点精度寿命 CAD図
P21-ST1 φ10 NC(常時閉) 1方向 0.0005mm 5 300万回 CAD図(DXF)
