スプリングプランジャスイッチ

SP080A

  • 動作形態

    A:NO

  • 接触力

    8N(max.11N)

  • 繰返し精度

    10μm

  • ストローク

    3mm

  • 外径

    M8(並目)

  • IP規格・保護構造

    IP40

  • 全長

    40mm

  • 標準価格

    ¥2,600

標準形式 SP080A
接点構造 接点形
動作形態 A:NO
IP規格・保護構造  IP40
LED有無  LED無し
繰返し精度 10μm
応差(mm)  0
全長 40mm
外径 M8(並目)
先端の形状 R形状
コンタクト形状  端面 SR1.25
ストローク 3mm
動作までの距離  2.2mm
当て方  直進
接触力  8N(max.11N)
ケース材質 SUS303
コンタクト材質 SUS HRC50~55
軸受け・タイプ メタル軸受け
ケーブルタイプ キャブタイヤ
ケーブル詳細 長さ2m 耐油性 2芯φ2.8 引張り強度30N 曲げ半径R7
ケーブル方向  ストレート
標準付属品 六角ナット2個、歯付座金1個
接点精度寿命 300万回
使用温度範囲 0℃~80℃ 氷結ないこと
温度ドリフト 自己発熱による温度ドリフトなし
振動 10~55Hz 複振幅1.5 X、Y、Z各方向
衝撃 300㎨ X、Y、Z各方向
接点定格 DC5V〜DC24V 定常電流10mA以下(突入電流 20mA以下)  LED付の場合、LEDに10mA以上の電流が流れないよう電流制限が必要です。

SP080A

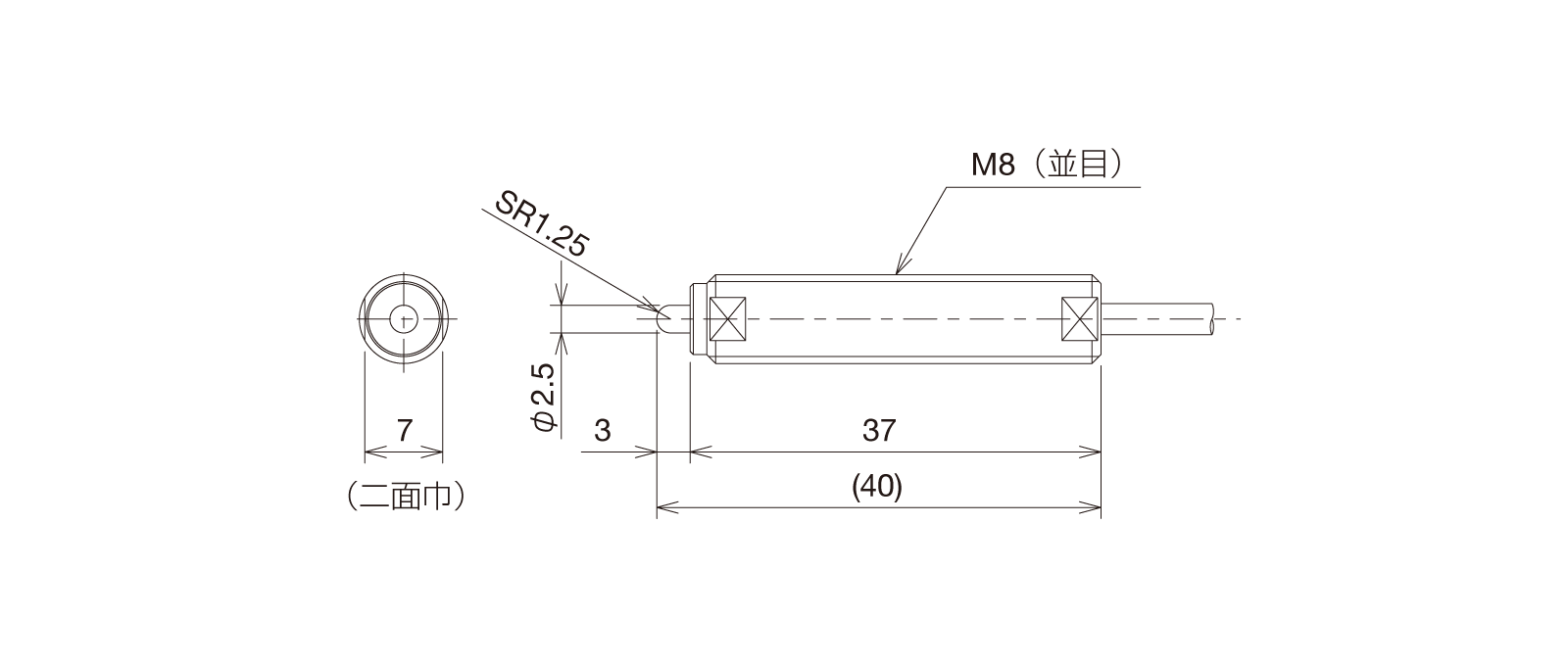

SP080Aの外径寸法図1

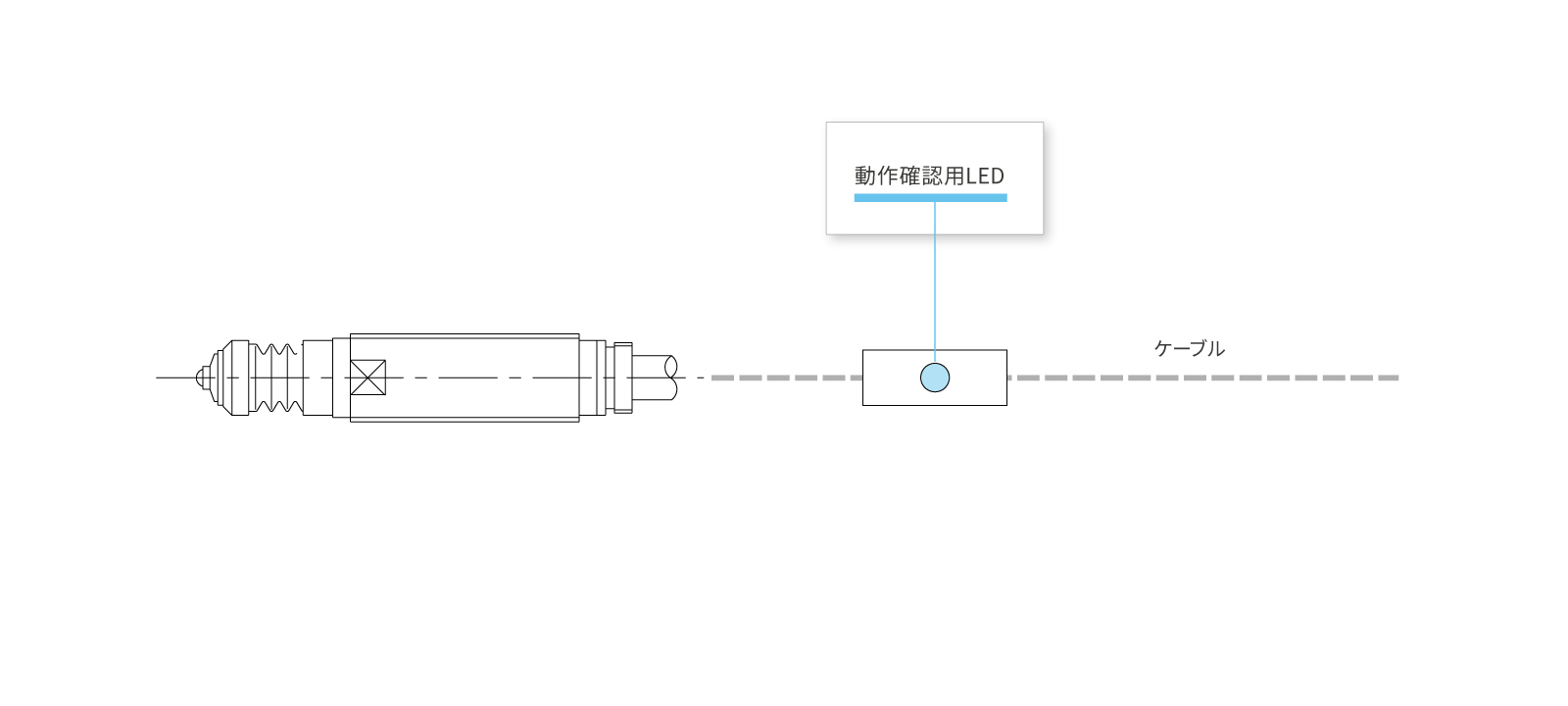

青線部はカスタマイズが可能です。カタログを参照下さい。

SP080Aのカスタマイズ
