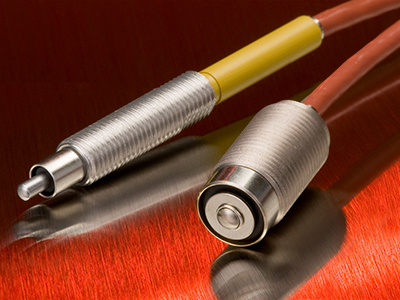

耐熱形スイッチ〔HTシリーズ〕

150℃/200℃
高温環境に対応!!

耐熱部品だけで製造した、耐熱環境専用スイッチ。

金型や射出成形機など、高温環境下での位置決めに続々と採用。

機種ラインナップ

代表形式名 耐熱温度 ストローク 耐静荷重 耐衝撃 代表価格 ダウンロード
BP060A-HT1 150℃ 0.8mm ストッパ機能なし 10,900円 VONAで購入
カタログ
(PDF)



取説
(PDF)



2D CAD



3D CAD
BP060A-HT2 200℃ 13,100円 VONAで購入
CS067A-HT1 150℃ 2.8mm ストッパ機能なし 12,100円 VONAで購入
CS067A-HT2 200℃ 14,300円 VONAで購入
STS060A-HT1 150℃ 0.7mm 5000N 0.4J 11,300円 VONAで購入
STS060A-HT2 200℃ 13,500円 VONAで購入
STM81A-HT1 150℃ 0.3mm 3000N 0.2J 11,700円 VONAで購入
STM81A-HT2 200℃ 13,900円 VONAで購入
STM82A-HT1 150℃ 11,900円 VONAで購入
STM82A-HT2 200℃ 14,100円 VONAで購入

電気的仕様 オプション・取扱い注意事項 テクニカルガイド

主な仕様

接点構造 接点形
動作形態 A:NO
動作点の繰返し精度 ON⇄OFFとも 0.01mm(レンジ)常温使用時の数値
応差 0
機械的寿命(バネ) 300万回
接点定格 DC5V〜DC24V 定常電流10mA以下(突入電流20mA以下)

高温環境下での位置決めアプリケーション

樹脂成形金型

エジェクターピンの戻り検出

射出成形機

バブルゲートの開閉確認

採否のご検討に役立つ、より詳細な技術資料が、
今すぐ、無料ダウンロードできます!

お客様の用途に合わせた「カスタマイズ オプション」や、
仕様・サイズ・回路図などの詳細が、スグにご覧頂けます。

PDFカタログの無料ダウンロードは、こちらをクリック
