CS-タッチスイッチ〔CSシリーズ〕
５mm間隔で並べても
相互干渉なし!!
コンパクトな形状で低価格。
豊富なバリエーションと、オプションコンタクトから選択できる、位置決めスイッチのベストセラー。
精密位置決めスイッチが選ばれる理由

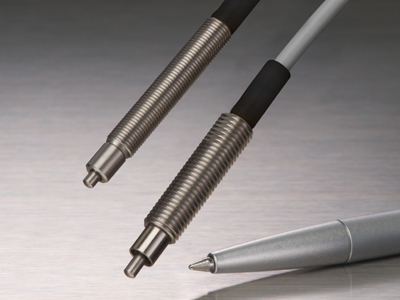

Ｍ５コンパクト設計で低価格!!
『精度はラフでいいから、もっとスリムにしてほしい！』
すでに、高精度MT-タッチスイッチのユーザーであった、デンソー株式会社様の開発依頼で誕生しました。
相互干渉を起こさない精密機械式で、近接センサでは実現できなかった狭いピッチでの安定検知が可能です。
機械の小型化とコストダウンが実現!!

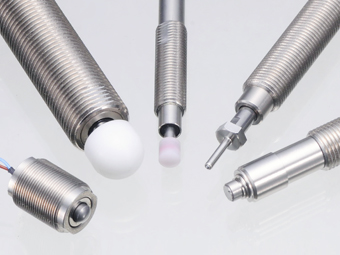

測定子を検出体に合わせてカスタマイズできるので、従来の「近接センサ」や「マイクロスイッチ」で必要であったドグや仲介アクチュエーターが不要に。
機械の小型化とコストダウンを同時に実現します。

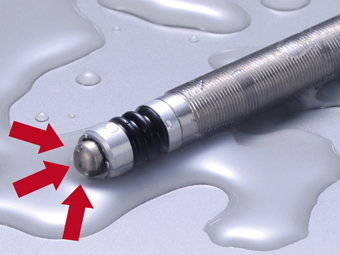

偏角当りタイプに、M8極細が登場!!
従来の外径M12からM8に大幅スリム化。
IP67の防塵堅牢仕様で、更なる機械の小型化が実現します。
機種ラインナップ
直進当り用〔CS／CSJ／CSS／CSK／CSPシリーズ〕
| 代表形式名 | 動作形態 | ストローク | 保護構造 | 外径 | 代表価格 | ダウンロード | ||||
|---|---|---|---|---|---|---|---|---|---|---|
 |
CSJ055A | A：NO | 2.8mm | IP65 | M5×0.5 | 2,800円 | VONAで購入 | カタログ （PDF） 取説 （PDF） 2D CAD |
||
| CSJS50A | A：NO | 2.8mm | IP65 | φ5 | 2,800円 | VONAで購入 | ||||
  |
CS065A | A：NO | 2.8mm | IP65 | M6×0.5 | 3,200円 | VONAで購入 | |||
| CSS60A | A：NO | 2.8mm | IP65 | φ6 | 2,900円 | VONAで購入 | ||||
| CSS60B | B：NC | 2.8mm | IP65 | φ6 | 2,900円 | VONAで購入 | ||||
| CS067A | A：NO | 2.8mm | IP65 | M6×0.75 | 3,200円 | VONAで購入 | ||||
| CS067B | B：NC | 2.8mm | IP65 | M6×0.75 | 3,200円 | VONAで購入 | ||||
 |
CSS80A | A：NO | 2.8mm | IP65 | φ8 | 2,900円 | VONAで購入 | |||
| CS087A | A：NO | 2.8mm | IP65 | M8×0.75 | 3,200円 | VONAで購入 | ||||
 |
CSK087A | A：NO | 5mm | IP65 | M8×0.75 | 3,600円 | VONAで購入 | |||
| CSK087B | B：NC | 5mm | IP65 | M8×0.75 | 3,600円 | VONAで購入 | ||||
 |
CSP087A-A | A：NO | 2.8mm | IP67 | M8×0.75 | 4,100円 | VONAで購入 | |||
| CSP087B-A | B：NC | 2.8mm | IP67 | M8×0.75 | 4,100円 | VONAで購入 | ||||
*コード方向直角（-R）選択時のストロークは、2mmです。
偏角当り用〔CSHシリーズ〕
| 代表形式名 | 動作 形態 |
ストローク | 保護 構造 |
外径 | 代表価格 | ダウンロード | ||||
|---|---|---|---|---|---|---|---|---|---|---|
 |
NEW!! CSHP085A |
A：NO | 2.8mm | IP67 | M8×0.5 | 8,800円 VONAで購入 |
カタログ （PDF） 取説 （PDF） |
2D CAD |
||
| NEW!! CSHP085B |
B：NC | 2.8mm | IP67 | M8×0.5 | 8,800円 VONAで購入 |
|||||
 |
CSH121A-A | A：NO | 2.8mm | IP65 | M12×1 | 4,900円 VONAで購入 |
カタログ （PDF） 取説 （PDF） |
2D CAD |
||
| CSH121B-A | B：NC | 2.8mm | IP65 | M12×1 | 4,900円 VONAで購入 |
|||||
短形〔CSMシリーズ〕
| 代表形式名 | 動作 形態 |
ストローク | 保護 構造 |
外径 | 代表価格 | ダウンロード | ||||
|---|---|---|---|---|---|---|---|---|---|---|
 |
CSM105WA | A：NO | 1.5mm | IP65 | M10×0.5 | 3,200円 | VONAで購入 | カタログ （PDF） 取説 （PDF） 2D CAD |
||
| CSM105CA | A：NO | 1.5mm | IP65 | M10×0.5 | 3,400円 | VONAで購入 | ||||
| CSMP105CA | A：NO | 1.5mm | IP67 | M10×0.5 | 3,700円 | VONAで購入 | ||||
主な仕様
| 接点構造 | 接点形 |
|---|---|
| 動作点の繰返し精度 | ON⇄OFFとも 0.005mm（CSMのみ 0.003mm） |
| 動作までの動き | 約0.3mm |
| 応差 | 0（精密機械式のため、ON/OFFの間に生じる不感帯がありません） |
| 接点精度寿命 | 1000万回 |
| 接触力 | 1N （CSHのみ 1.5N） |
| 温度ドリフト | 0（アンプがないので、電子部品に伴う温度ドリフトがありません） |
| 使用温度範囲 | 0℃〜80℃（氷結ないこと） →200℃耐熱形はこちら |
| 接点定格 | DC5V〜DC24V 定常電流10mA以下（突入電流20mA以下） |
他社スイッチ／センサーとの比較
| メトロールの CS-タッチスイッチ |
マイクロスイッチ／ リミットスイッチ |
近接センサ／光電センサ | |
|---|---|---|---|
| 検出方式 | 接触式（精密機械） | 接触式（スナップアクション機構） | 非接触式（磁気／光） |
| 繰返し精度 |  5μm |
 明記なし（100μm程度） |
 10μm〜 |
| 応差 | なし |
あり |
あり |
| 温度ドリフト・ 外部環境の影響 |
受けない |
受けない |
受ける （温度、照度、自己発熱など） |
| 測定子のカスタマイズ | 可能 （検出体の形状に合わせて、カスタマイズが可能） |
不可 （検出体の形状に合わせて、ドグや仲介アクチュエーターが必要） |
 コンタクト部なし （検出体の形状に合わせて、仲介アクチュエーターが必要） |
| 寿命 | 1000万回 | 10～50万回 | なし （過電流による素子破損が多い） |
| 価格帯 | 2,800円～ | 約500円～ | 約2,000円～ |
接触式のデメリット
- 液体や、柔らかいワークなど、触れる事のできないものは、検出できません。
- ワークに触れる時間が必要なため、タクトタイムが長くなる場合があります。
- ワークに接触して検出するため、測定レンジが非接触式に比べて短くなります。
【精密位置決めスイッチのシリーズ比較】
- 高い繰返し精度、クーラントや切粉が飛散する悪環境下での精密位置決めはコチラ →高精度MT-タッチスイッチ
- 世界最小サイズ、狭い箇所での精密位置決めはコチラ →超小形PT-タッチスイッチ
位置決めのアプリケーション

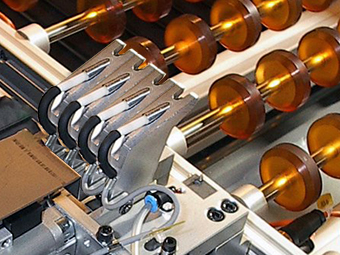

生産ラインでの位置決め
相互干渉を起こさない機械式なので、狭いピッチでの取付けが可能
テーブルの位置決め
近接センサと同価格帯で、精度の高い位置決めが実現
機械の始動原点出し
機械の始動原点を、5μmの繰返し精度で制御
ブレーキパッドの開閉確認
応差がないので、0.5mm以下の微小動作を安定して検出
搬送ワークの有無検出
搬送装置に直接内蔵でき、機械の小形化が実現
スポット溶接の板金の位置決め
機械式なので、スパッタが飛び散る悪環境下でも安定した位置決めが実現
